WH-L101-L-H20 固件升级操作说明

2021-12-28

WH-L101-L-H20固件升级操作说明

一、资料下载：

1、WH-L101-L-H20点对点协议说明书：/Download/1115.html

2、WH-L101-L-H20 设置软件：/Download/1134.html

3、WH-L101-L-H20硬件设计手册：/Download/1116.html

4、WH-L10X-EVK评价板 /Product/238.html

产品若无必要不用升级操作，模块升级所需固件自行联系技术支持给予。

二、硬件连接：

1、需要准备的物品：

WH-L101-L-H20 �？�、WH-L10X-EVK评价板、USR-RS232 串口线、 12V电源适配器、电脑 1台。

2、硬件连接：

WH-L101-L-H20串口接电脑。

三、准备工作：

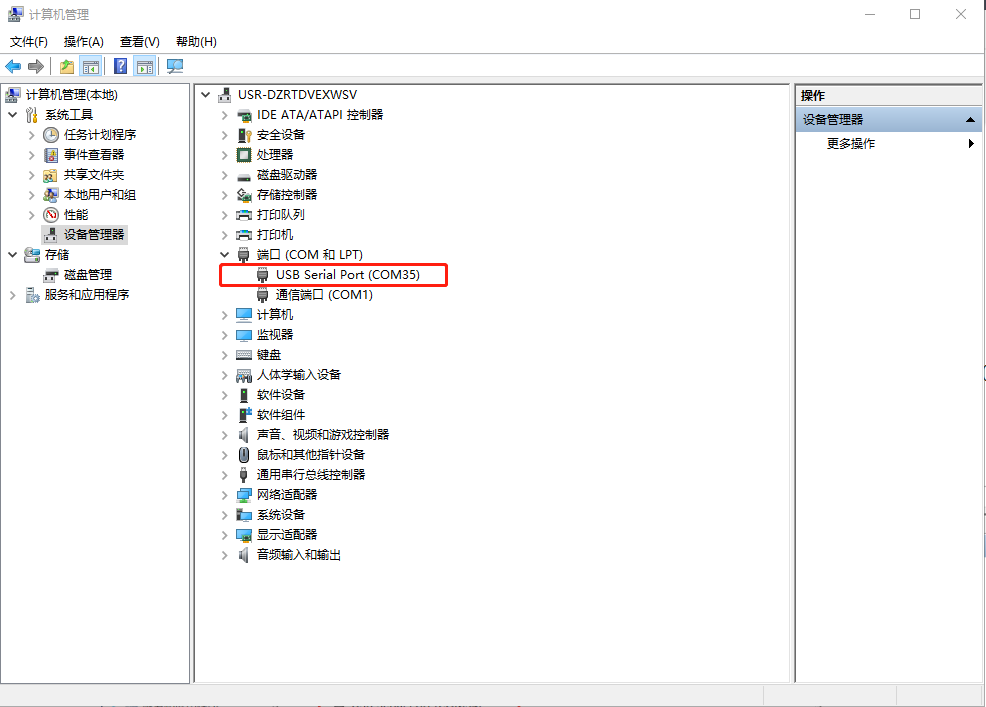

电脑鼠标点击计算机经营，右击，点开设备经营器，点击端口，查看连接接WH-L101-L-H20 USB-RS232串口线的COM口号。

四、WH-L101-L-H20参数设置：

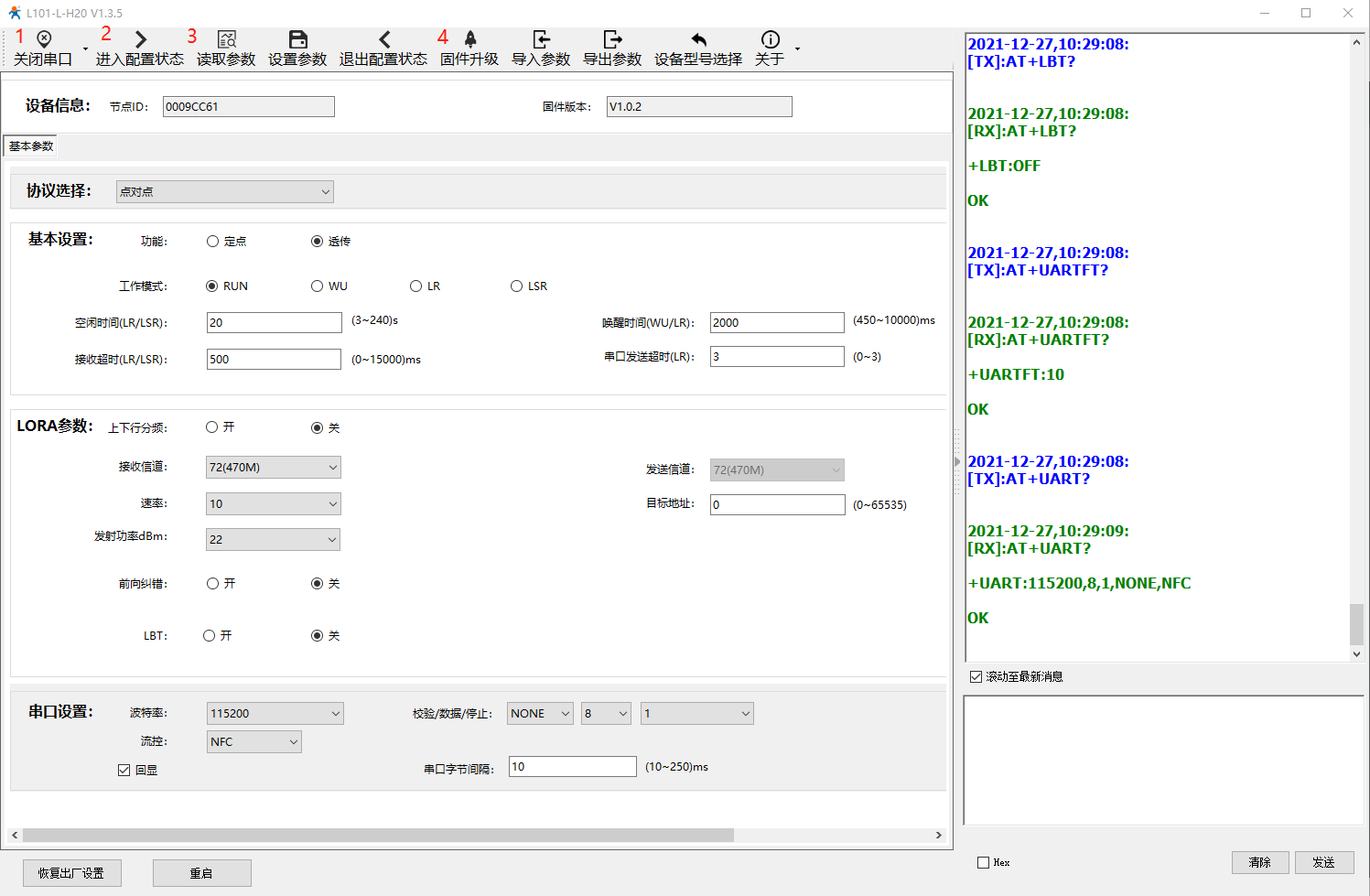

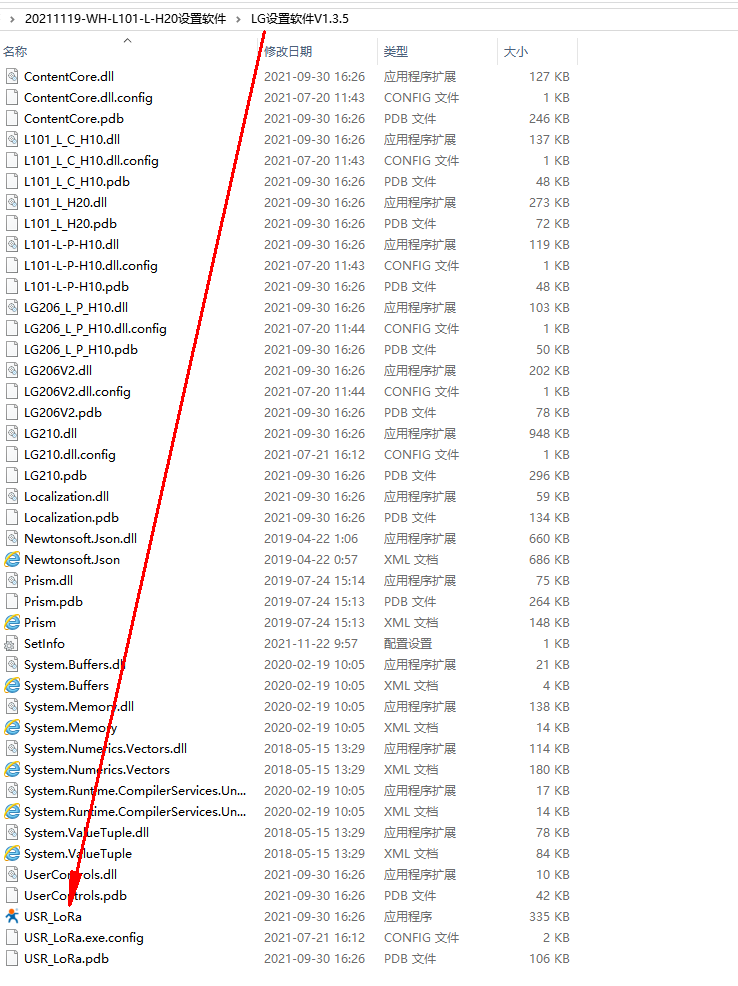

电脑打开WH-L101-L-H20的设置软件，型号选择L101-L-H20。

1、第1个WH-L101-L-H20 A参数设置：

2、上电第一次，默认串口参数波特率115200、无数据位、数据位8、停止位1，打开对应101的COM口，点击“进入配置状态”返回+ok后点击“读取参数”。

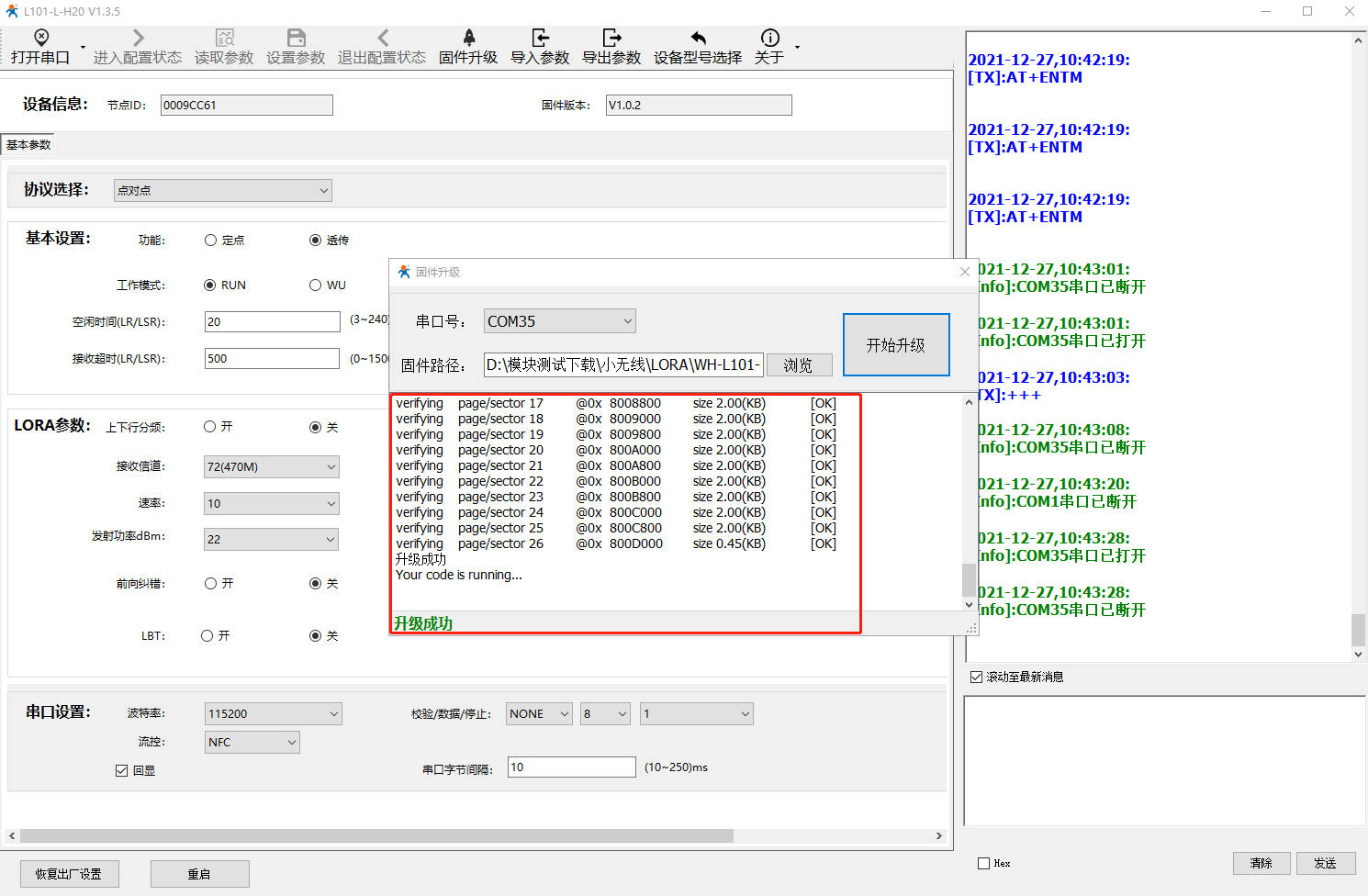

3、参数读完点击“固件升级”，选择对应COM串口，选择固件路径后直接给101-L断电，按住“Reload”键不放（Reload管脚电平状态连续拉低），给101设备上电，点击“开始升级”。
当发现RX指示灯开始闪烁（RX管脚电平高低频繁变化）时松开“Reload”键（Reload管脚电平状态拉高），软件会提示“请耐心等待”，等待�？樽孕猩督崾涂梢粤�。

注意：若升级失败，101断电，按住“Reload”键不放，软件直接点击“固件升级”重新点击“开始升级”。
