WH-L101-L-H20 一对多广播透传示例

2021-12-28

WH-L101-L-H20一对多广播透传示例

一、资料下载：

1、WH-L101-L-H20点对点协议说明书：/Download/1115.html

2、WH-L101-L-H20 设置软件：/Download/1134.html

3、WH-L101-L-H20硬件设计手册：/Download/1116.html

4、WH-L101-L-H20 封装库 /Download/1117.html

5、WH-L10X-EVK评价板 /Product/238.html

6、USR-TCP232-TEST串口网络调试助手：/Product/78.html

二、硬件连接：

1、需要准备的物品：

WH-L101-L-H20 4个�？�

WH-L10X-EVK评价板 4个

LORA天线 4条

USR-RS232 串口线 4条

12V电源适配器 4个

电脑 1台

2、硬件连接：

本次透传数据测试，�？橛胓alaxy银河国际的评价板。

第一步：将4个WH-L101-L-H20焊接到3个WH-L10X-EVK评价板上，接好LORA天线。

第二步：将4个WH-L101-L-H20底板的232串口接USB-RS232串口线接电脑，然后接12V电源适配上电。

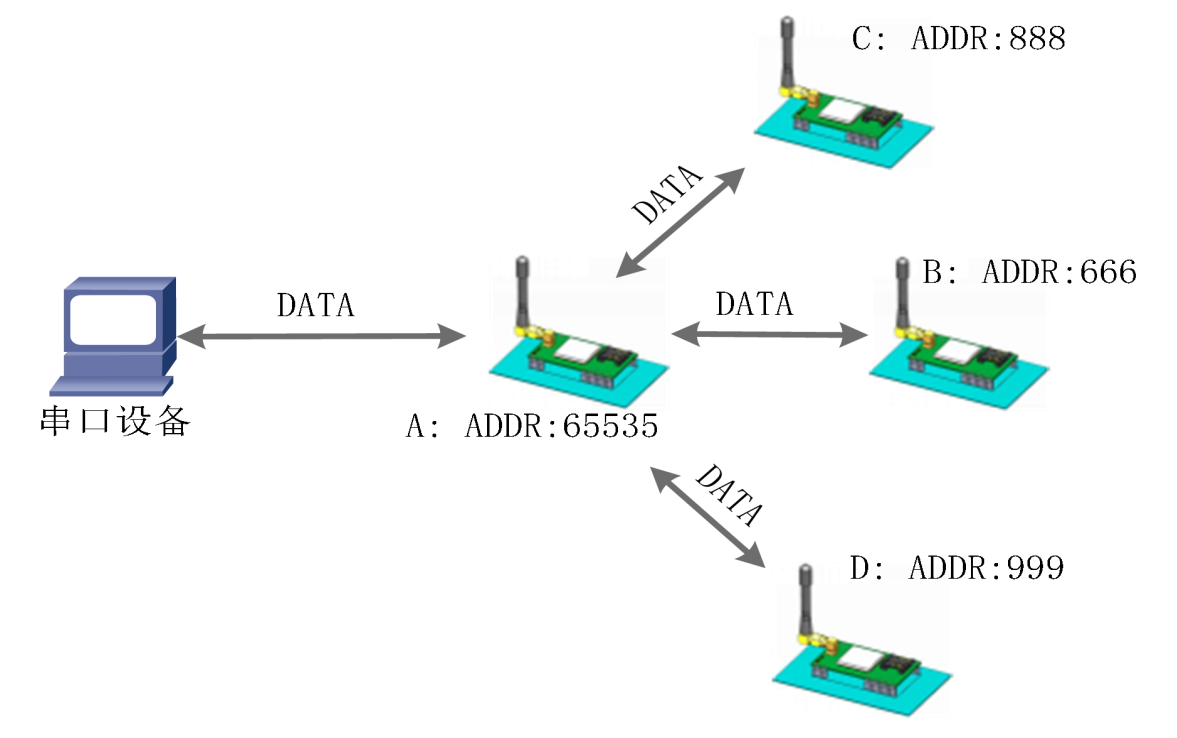

连接框图如下：
当�？榈牡刂肺� 65535 时，此�？榭梢院推渌俾�、同信道、同组号的�？榻泄悴シ⑺秃凸悴ソ邮�。如图示将 A 模块的地址设置为 65535，此时 A �？榉⒊龅氖萜渌� 3 个模块均可接收，同时其他三个�？榉⒊龅氖� A 模块也能接收。

三、准备工作：

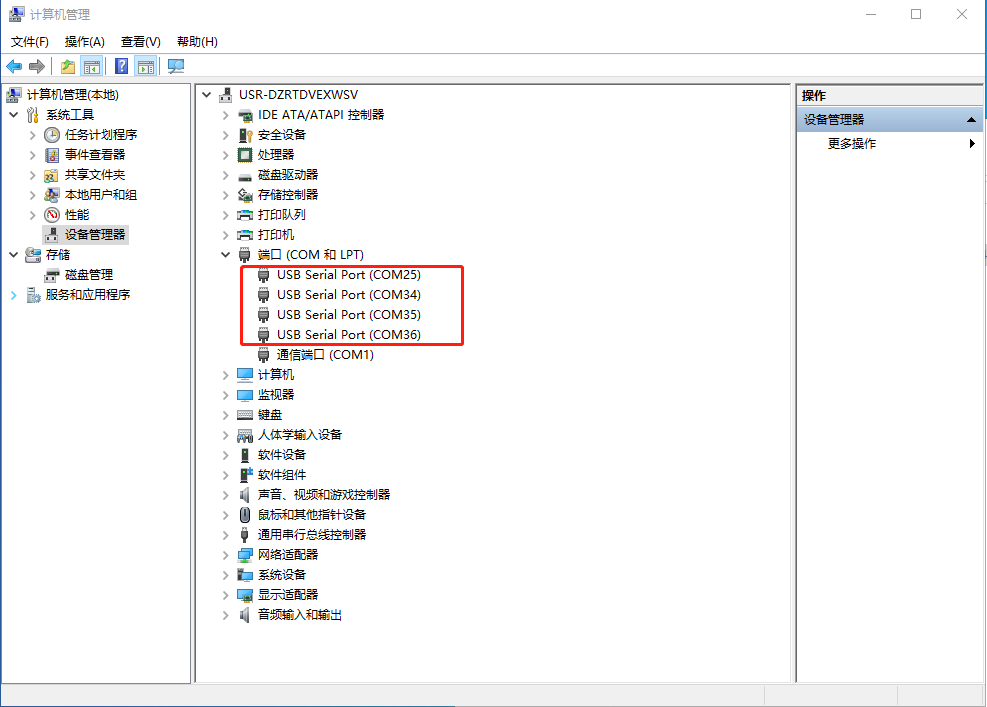

电脑鼠标点击计算机经营，右击，点开设备经营器，点击端口，查看接4个WH-L101-L-H20的USB-RS232串口线COM口号。

四、WH-L101-L-H20参数设置：

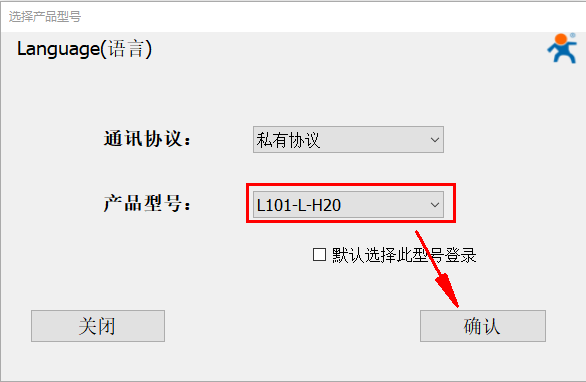

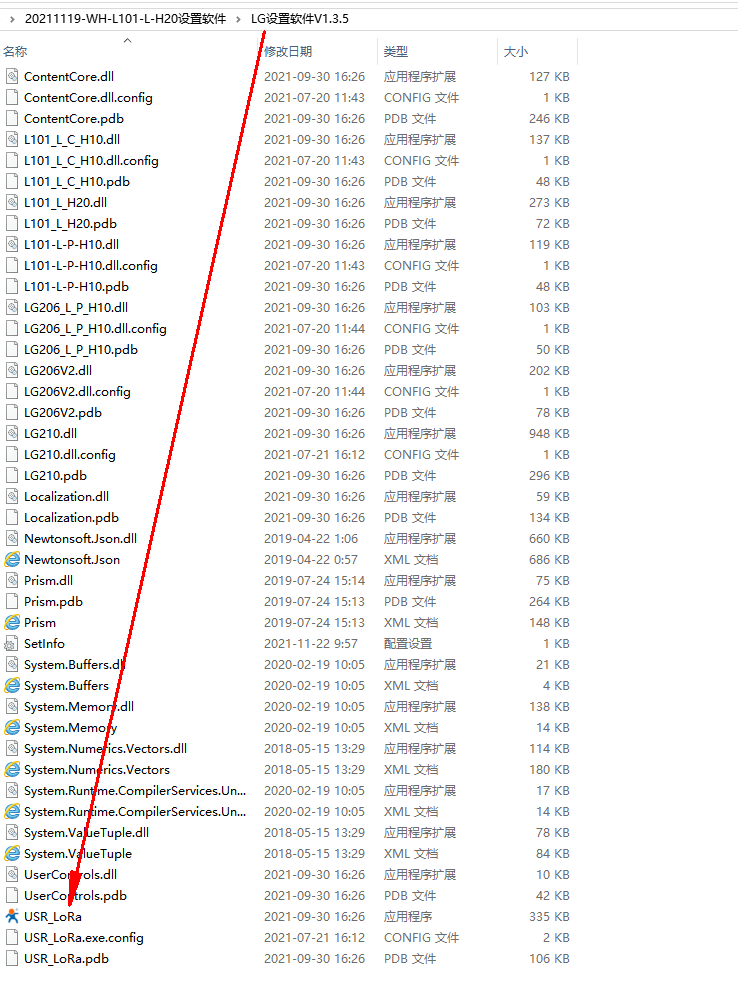

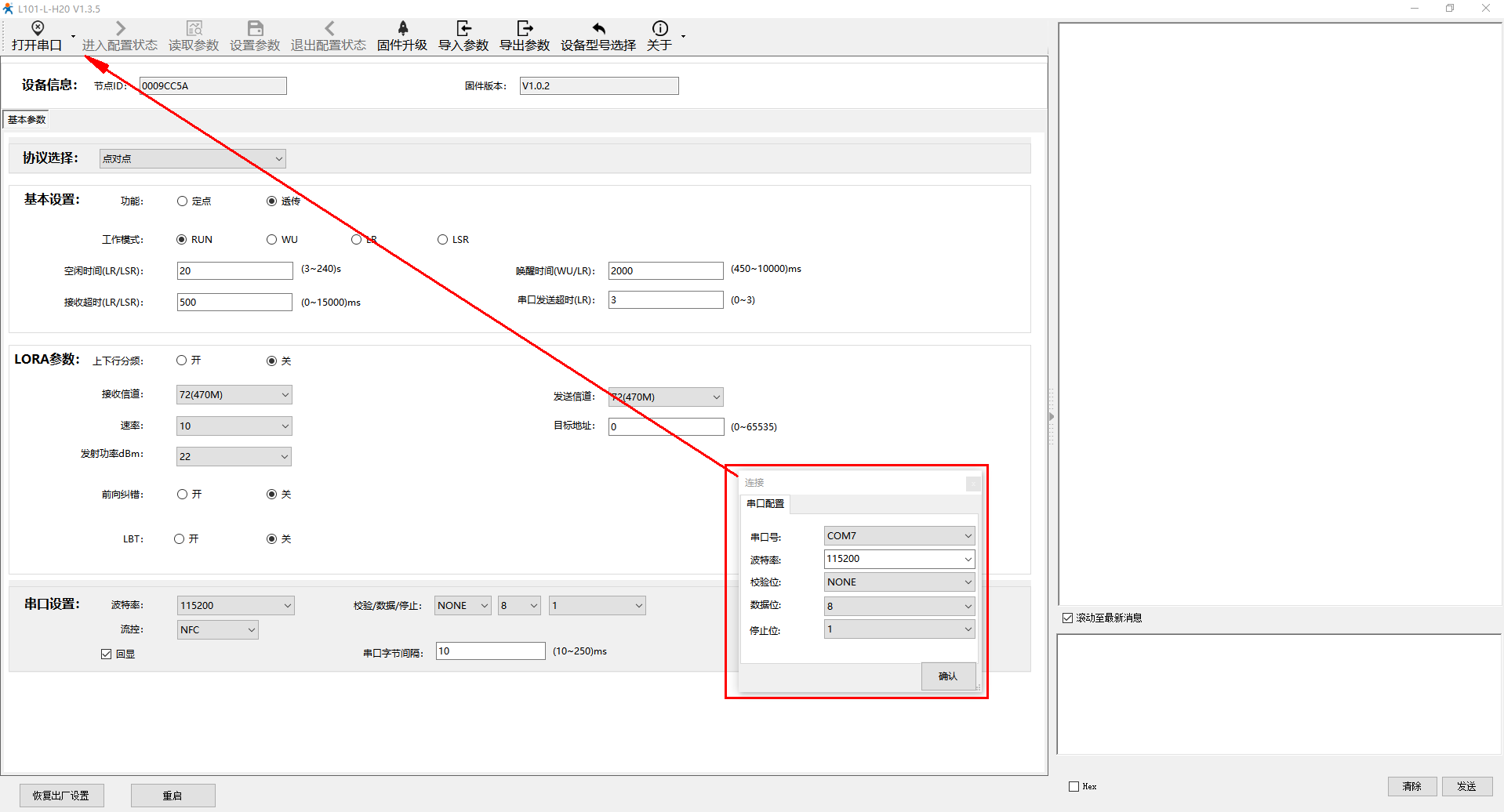

电脑打开WH-L101-L-H20的设置软件，型号选择L101-L-H20。

1、第1个WH-L101-L-H20 A参数设置：

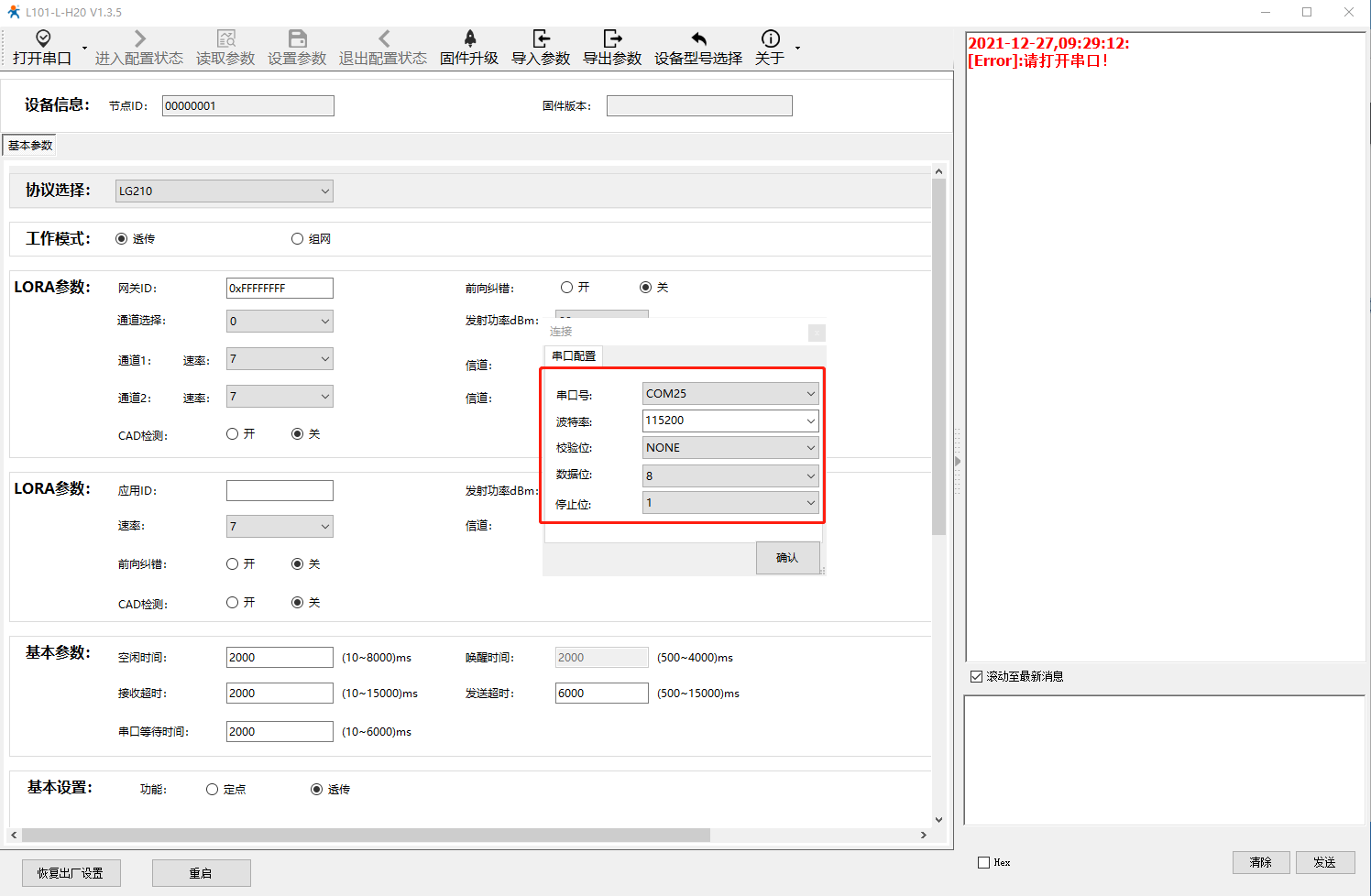

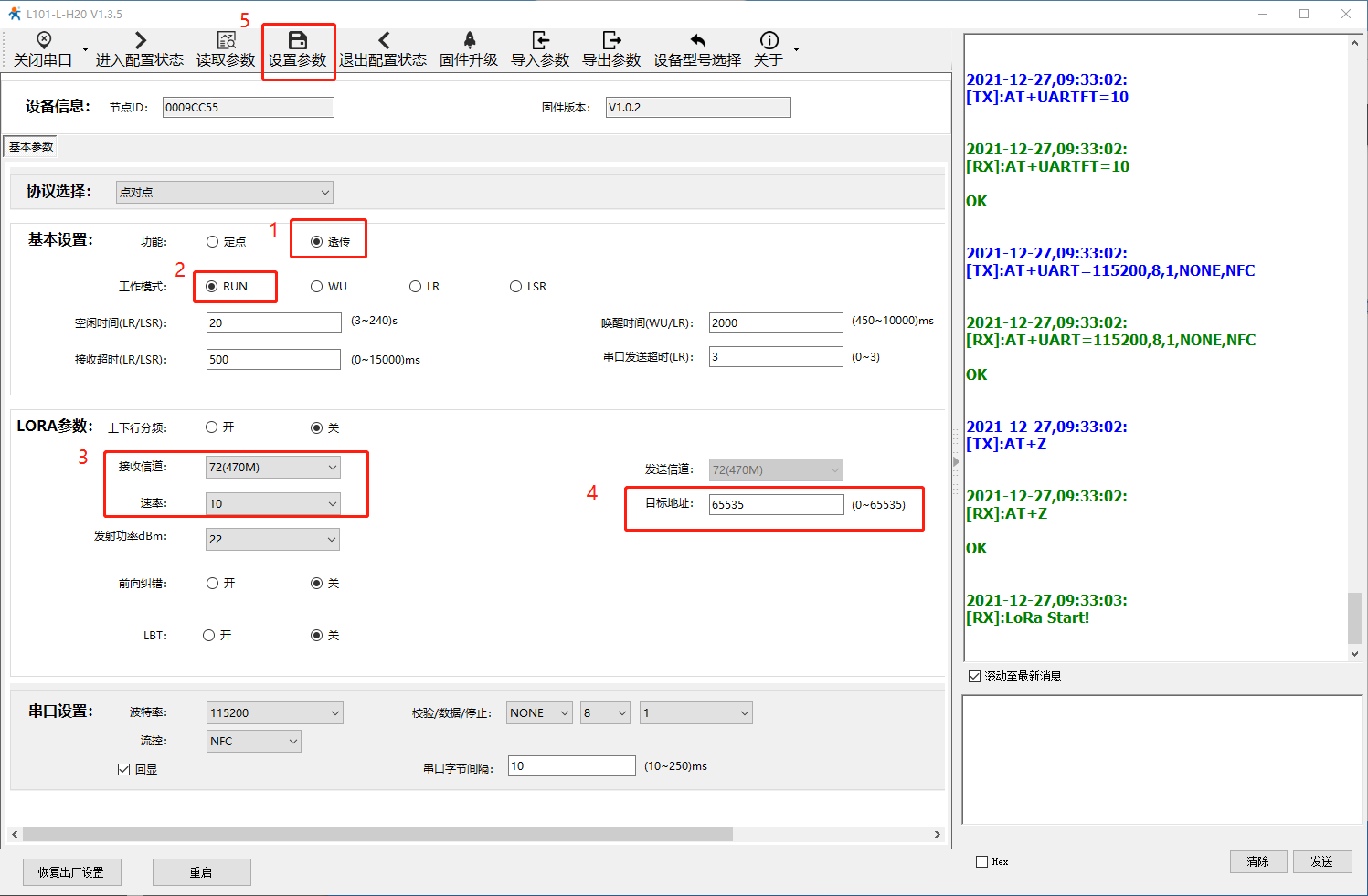

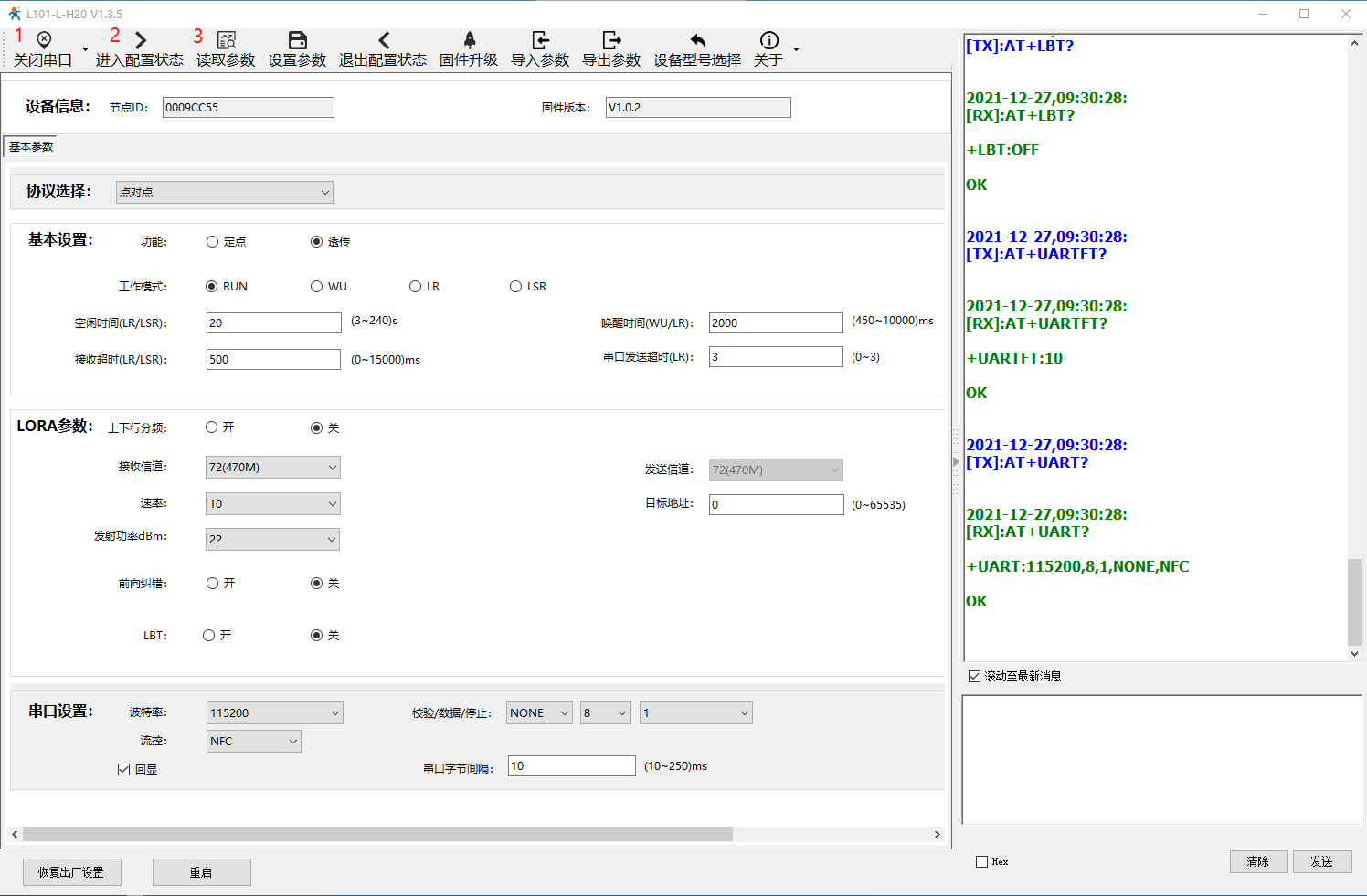

上电第一次，默认串口参数波特率115200、无数据位、数据位8、停止位1，打开对应101的COM口，点击进入配置状态，读取参数。然后设置透传功能，信道72，速率10，目的地址65535。最后点击设置参数。

2、第2、3、4个WH-L101-L-H20参数设置：

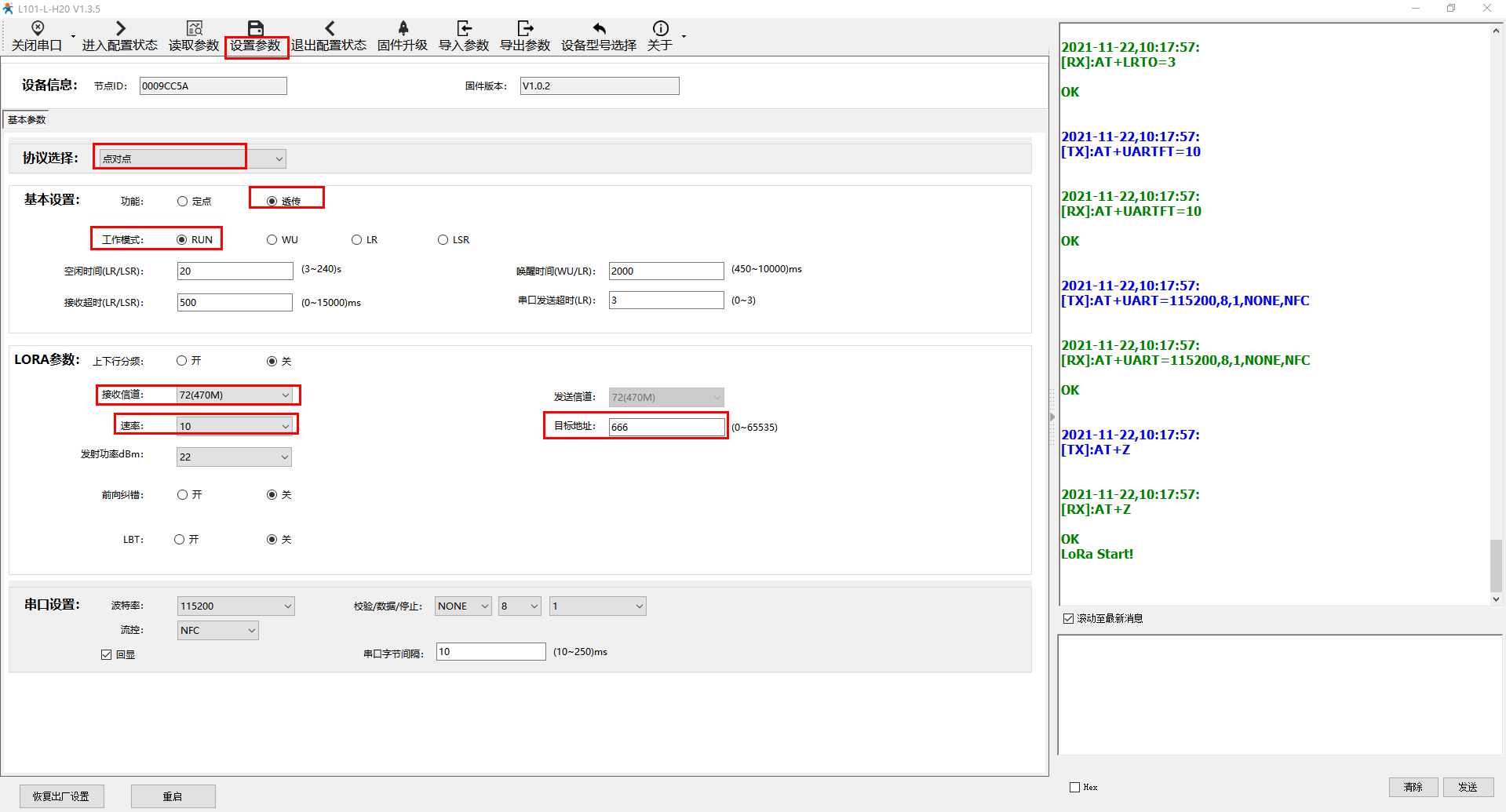

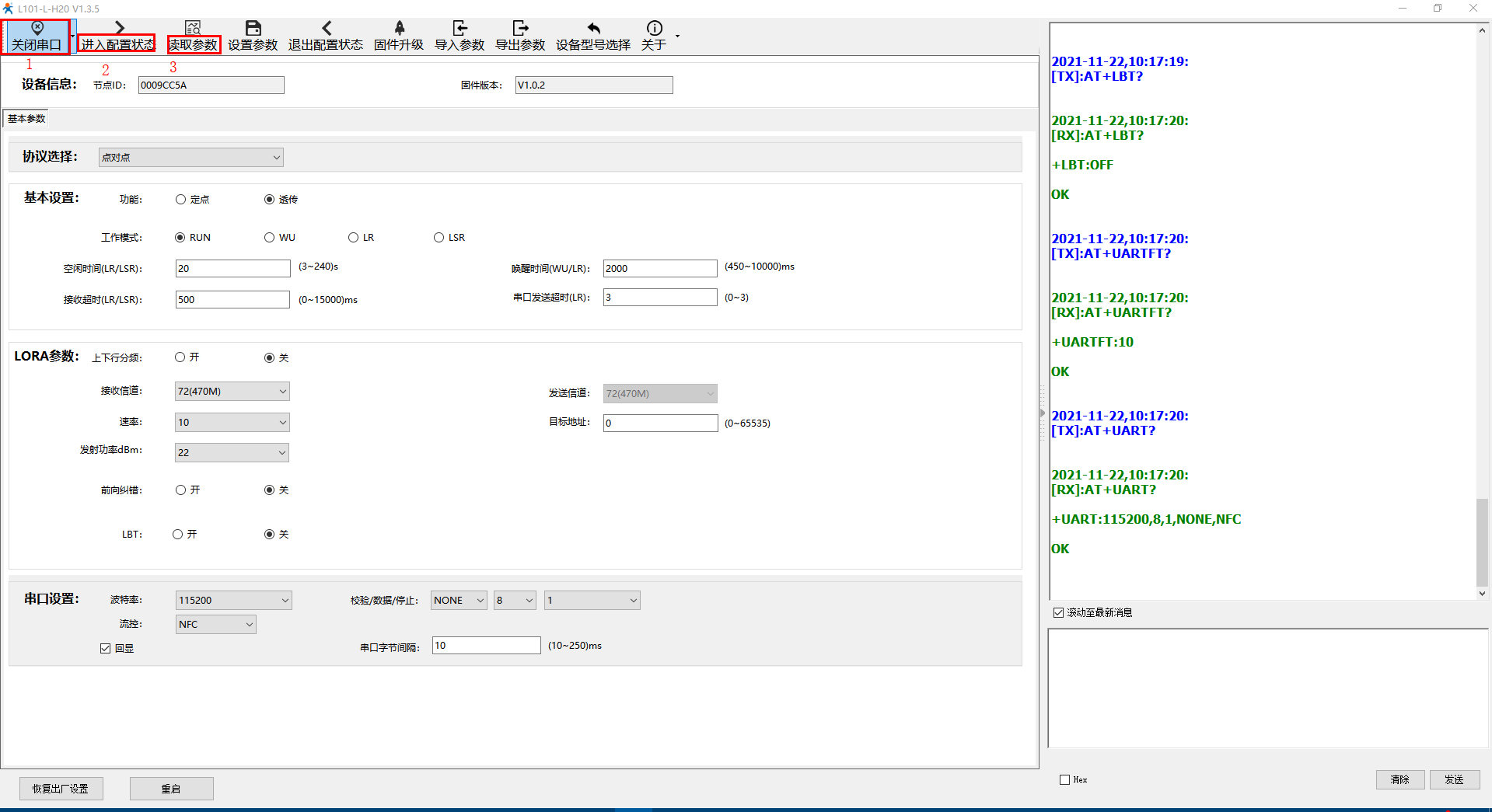

参考A�？榈呐渲梅绞脚渲肂\C\D�？�，使用默认串口参数打开对应101 的COM串口，点击进入配置状态，读取参数。然后设置透传功能，信道72，速率10，分别将B、C、D 模块的目的地址666、888、999。最后点击设置参数。

五、透传数据测试:

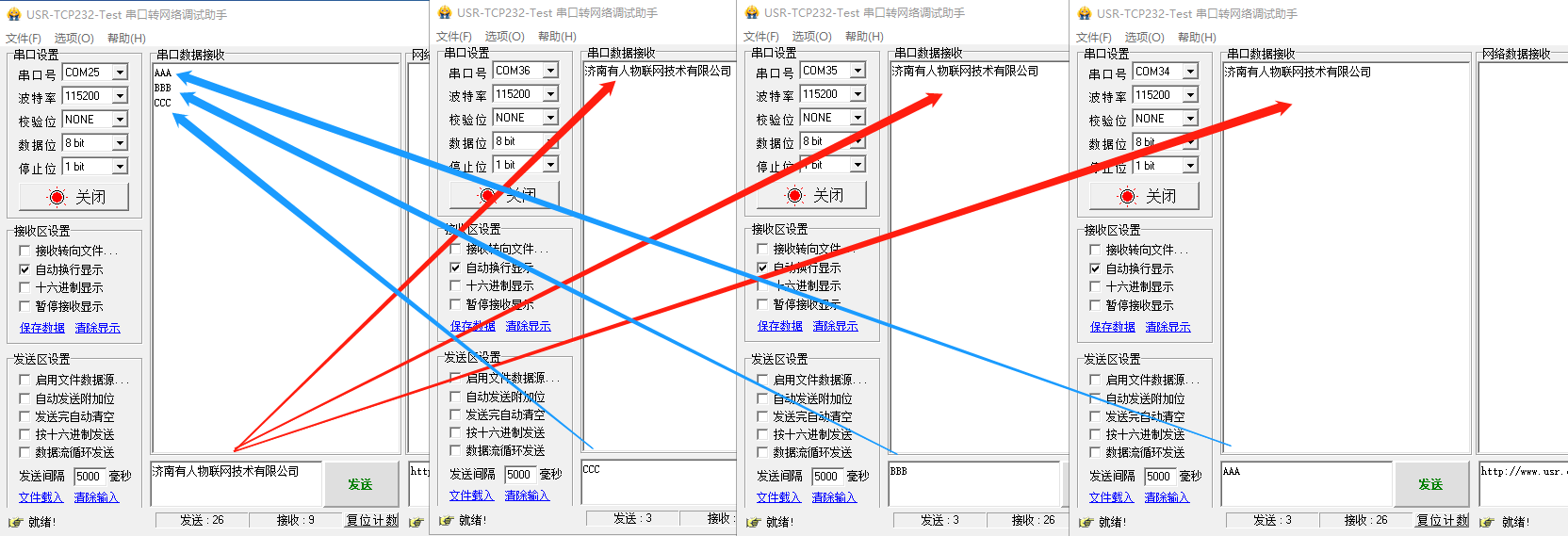

电脑打开4个USR-TCP232-TEST串口软件，打开对应4个WH-L101-L-H20的USB-RS232串口线COM口号，A号WH-L101-L-H20发送数据，另一个3个WH-L101-L-H20均可接收数据。B/C/D�？榉⑺褪�，只有A�？榭梢越邮盏�。
