WH-L101-L-H20 LR 模式测试案例

2021-12-28

WH-L101-L-H20 LR模式测试案例

一、资料下载：

1、WH-L101-L-H20点对点协议说明书：/Download/1115.html

2、WH-L101-L-H20 设置软件：/Download/1134.html

3、WH-L101-L-H20硬件设计手册：/Download/1116.html

4、WH-L101-L-H20 封装库 /Download/1117.html

5、WH-L10X-EVK评价板 /Product/238.html

6、USR-TCP232-TEST串口网络调试助手：/Product/78.html

二、硬件连接：

1、需要准备的物品：

WH-L101-L-H20 2个�？�

WH-L10X-EVK评价板 2个

LORA天线 2条

USR-RS232 串口线 2条

12V电源适配器 2个

电脑 1台

2、硬件连接：

本次为101 LR模式透传数据测试，�？橛胓alaxy银河国际的评价板。

第一步：将2个WH-L101-L-H20焊接到2个WH-L10X-EVK评价板上，接好LORA天线。

第二步：将2个WH-L101-L-H20底板的232串口接USB-RS232串口线接电脑，然后接12V电源适配上电。

模式说明：
LR模式为低功耗接收模式，只能接收来工作在 WU 模式的�？榉⒊龅氖�，LR模式接收串口数据发送时需要提前拉低WAKE 引脚唤醒。

实现点对点通讯发送方和接收方需满足 3 个条件： l

速率等级相同（SPD） l 信道一致（CH） l 目的地址相同（ADDR）

三、准备工作：

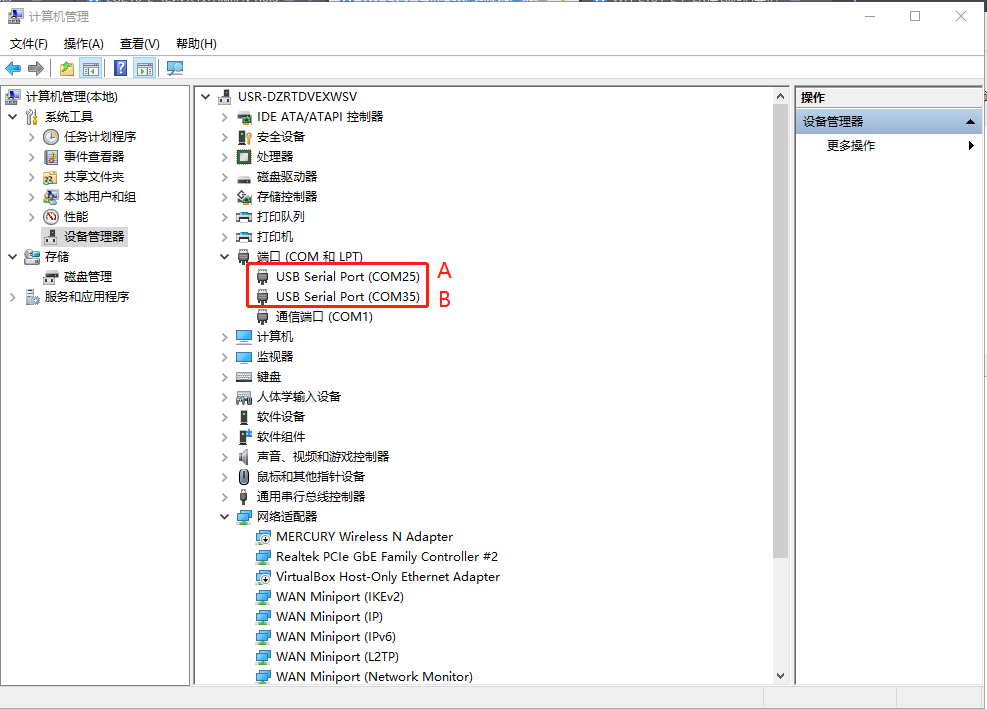

电脑鼠标点击计算机经营，右击，点开设备经营器，点击端口，查看接2个WH-L101-L-H20的USB-RS232串口线COM口号。

此案例WH-L101-L-H20 A配置为WU模式，WH-L101-L-H20 B配置为LR模式。

四、WH-L101-L-H20参数设置：

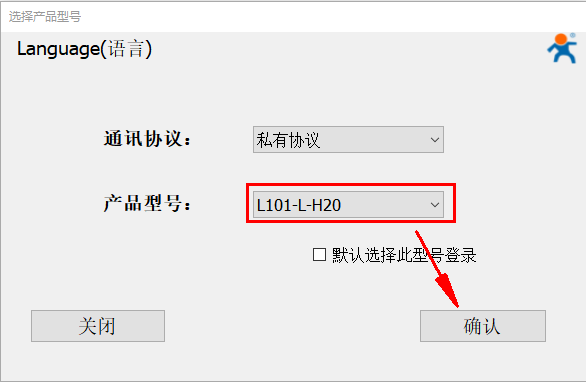

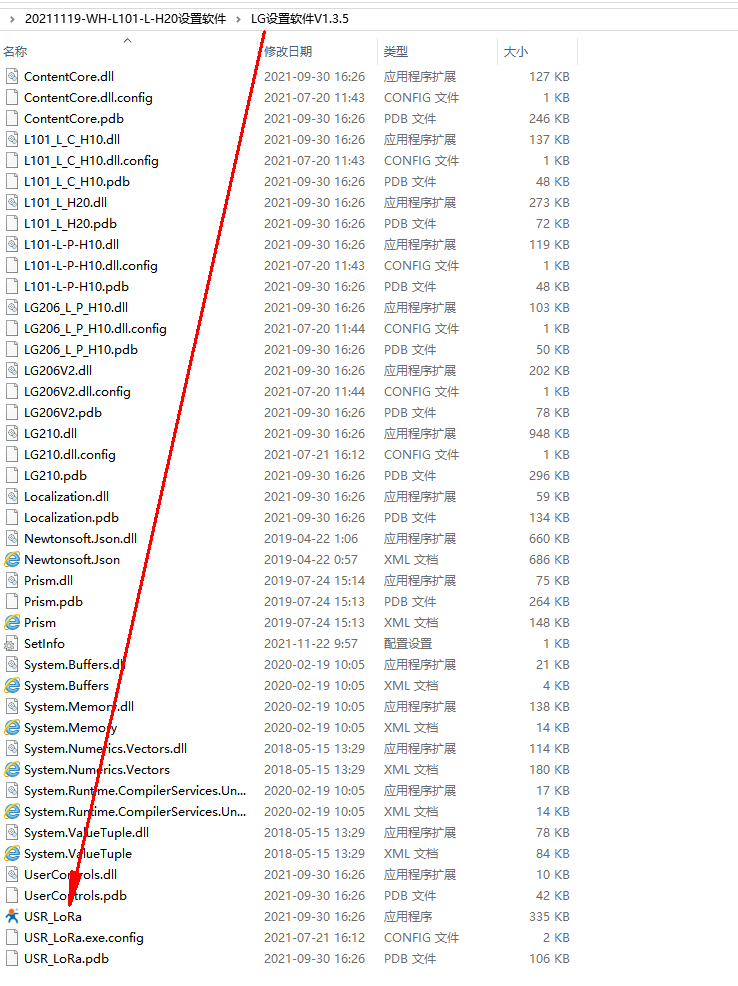

电脑打开WH-L101-L-H20的设置软件，型号选择L101-L-H20。

1、WH-L101-L-H20 A参数设置：

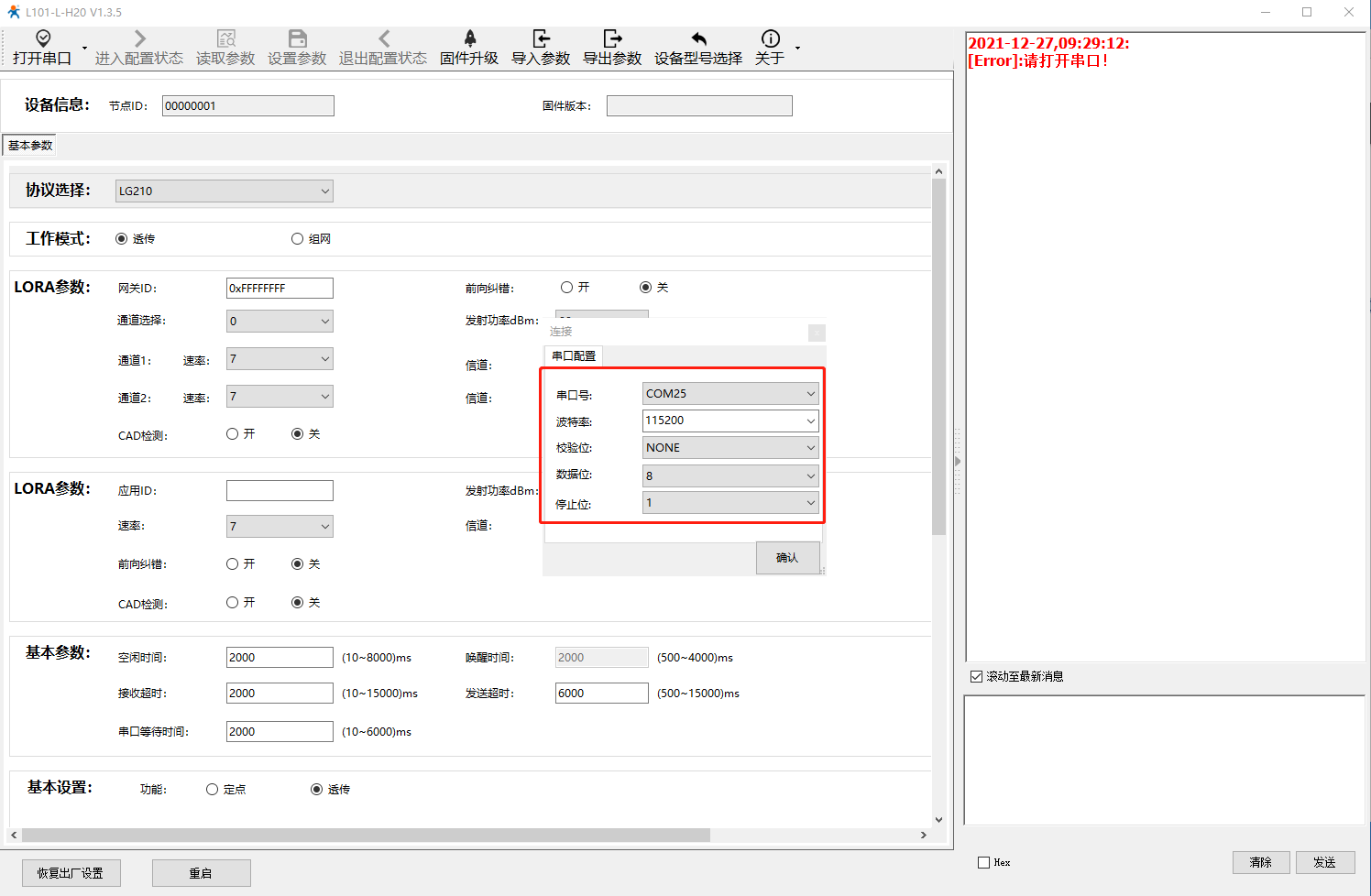

2、选择A�？榇�，默认串口参数波特率115200、无数据位、数据位8、停止位1，点击确认。

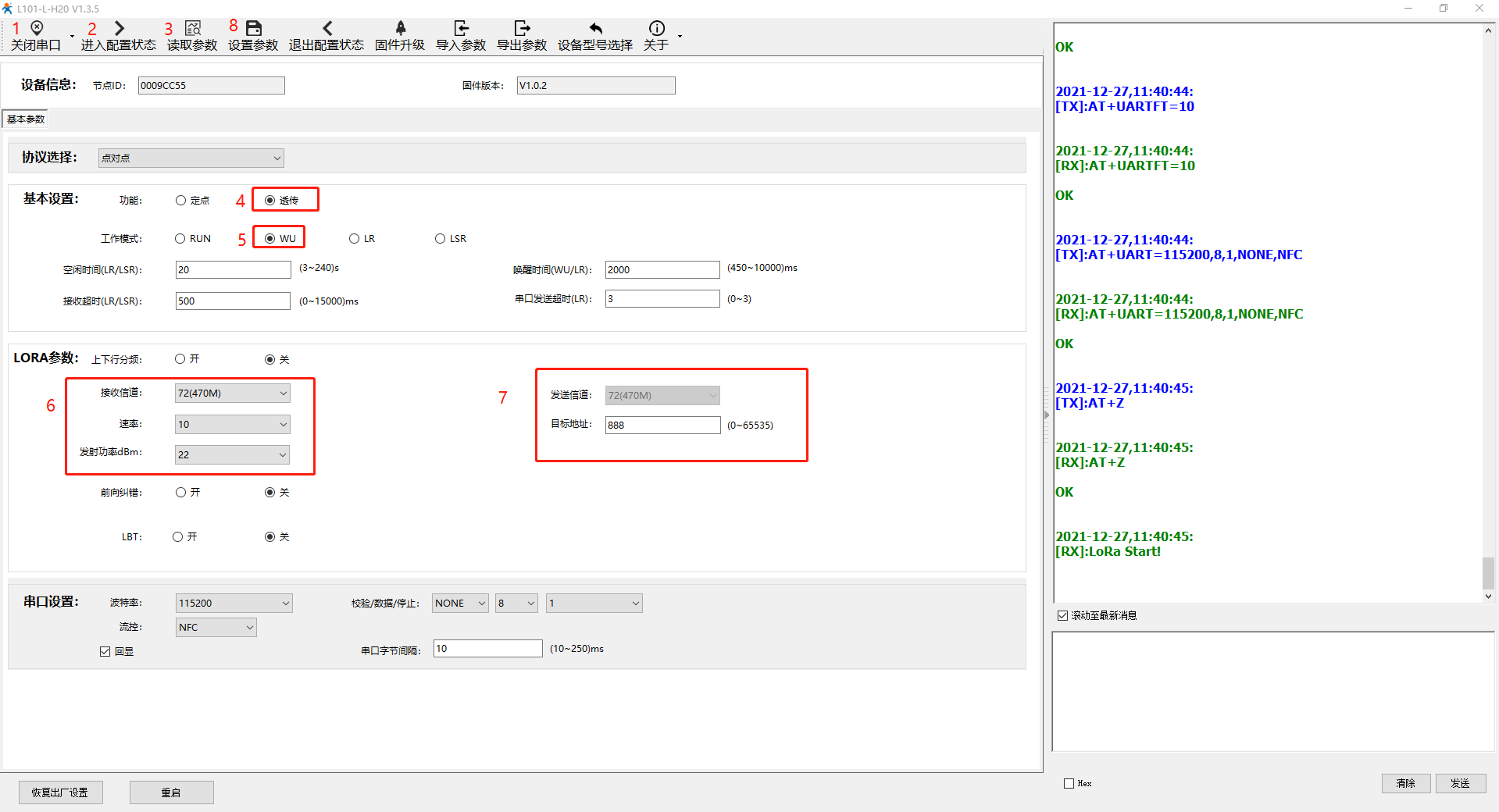

3、点击“打开串口”，点击“进入配置状态”，返回+ok后点击“读取参数”。然后设置透传功能，WU模式，信道72，速率10，目的地址888。最后点击“设置参数”。

4、WH-L101-L-H20 B参数设置：

5、软件串口旁有个“▼”符号点击端口配置选择B�？榇冢洗诓问ㄌ芈�115200、无数据位、数据位8、停止位1，点击确认。

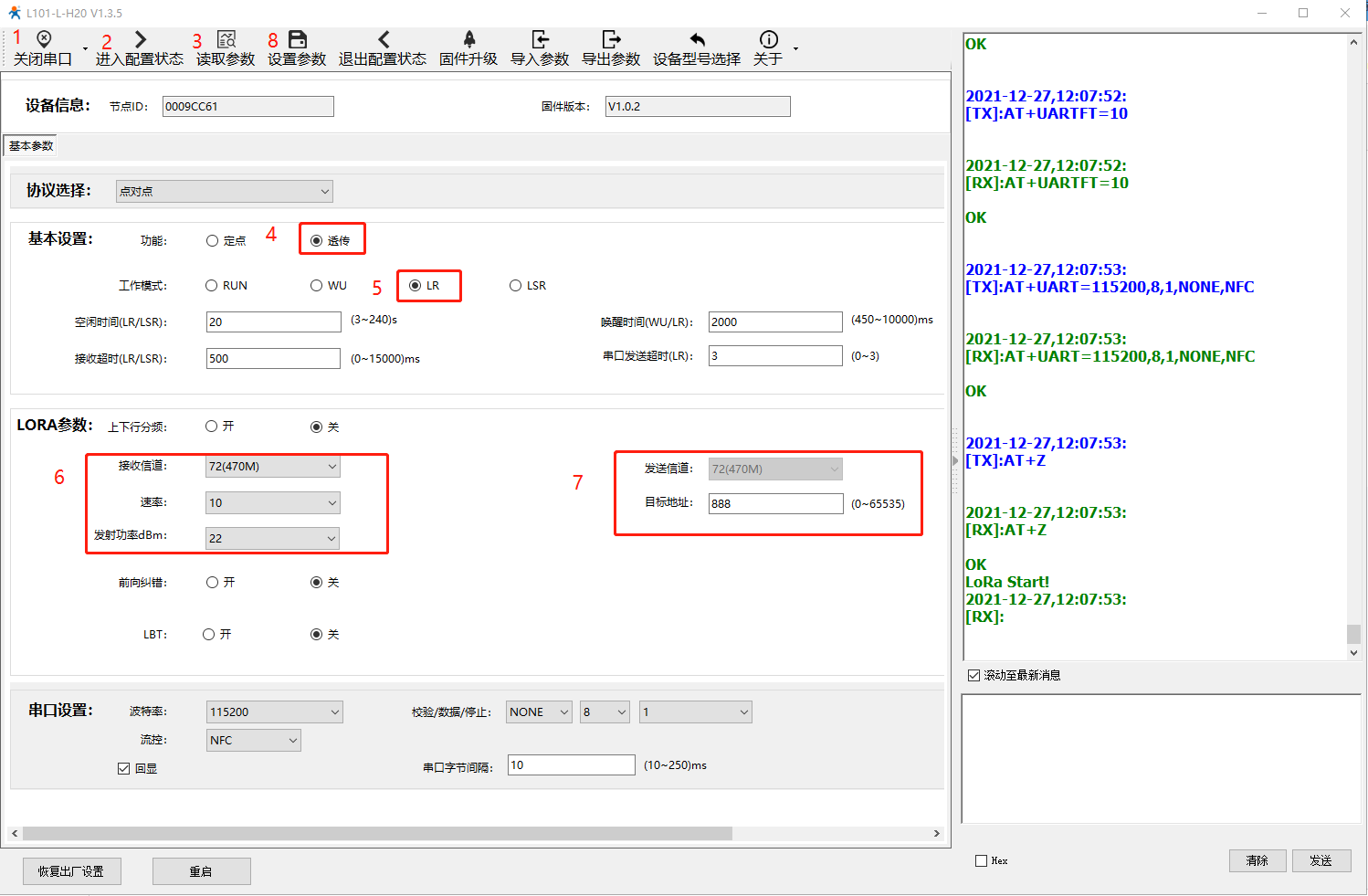

6、点击“打开串口”，点击“进入配置状态”，返回+ok后点击“读取参数”。然后设置透传功能，LR模式，信道72，速率10，目的地址888。最后点击“设置参数”。

7、关闭软件串口，关闭设置软件。

五、数据测试:

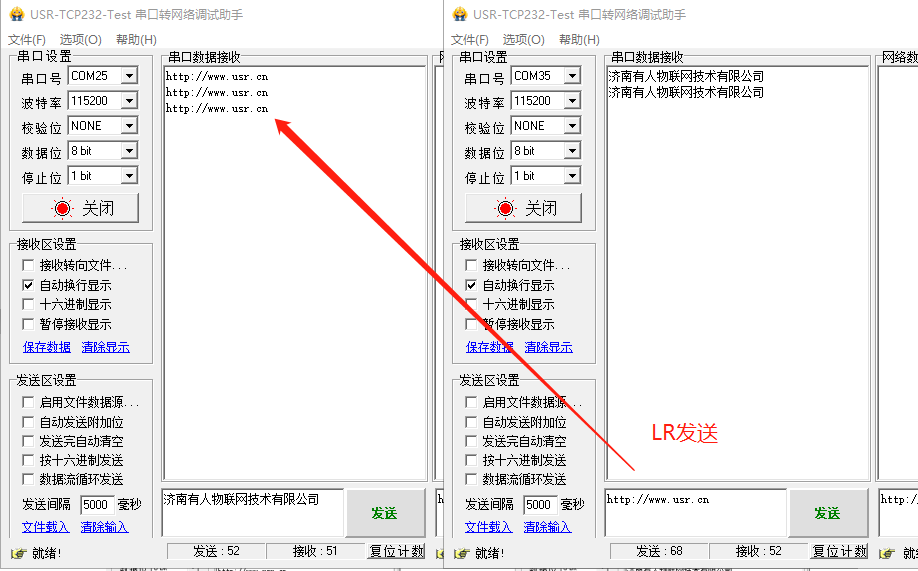

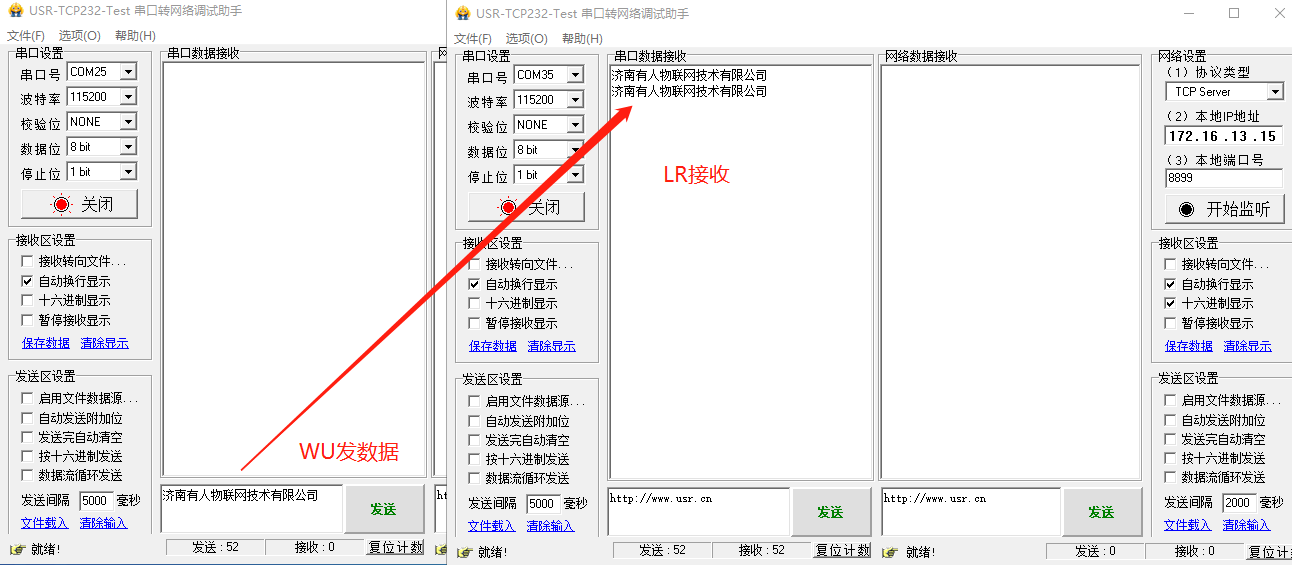

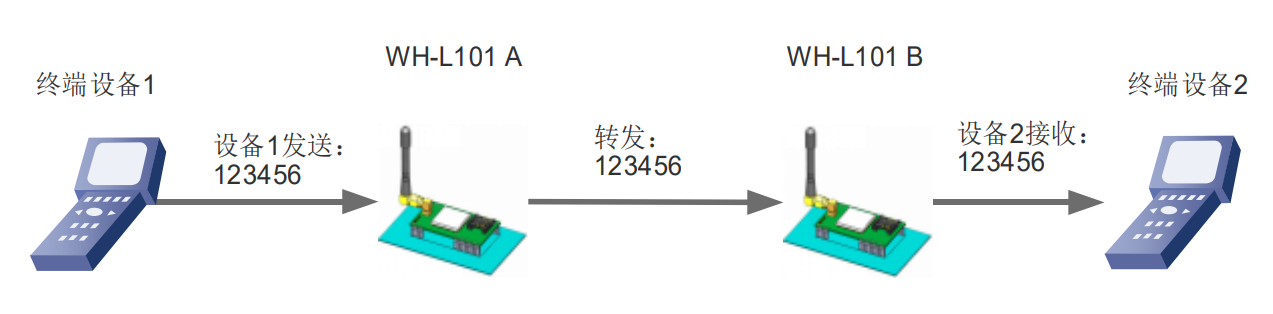

启动两个USR-TCP232-Test分别连接LoRa数传终端A（com25）、B(com35)，使用WU设备发送数据LR设备可接收数据，通信效果如下图所示：

LR模式要发送数据时，需要把自身的WAKE管脚拉低唤醒自身后串口在发送数据：

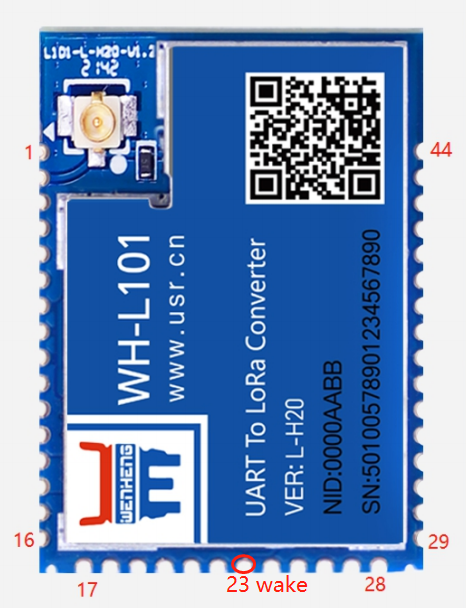

�？榈�23脚为WAKE唤醒管脚，拉低唤醒�？榉⑺褪�，如同所示。

LR模式详解：

其中 LR 和 LSR 为低功耗模式，�？樯系绾罂技剖�，若在空闲时间内串口和网络端均无数据收发时�？榻氲凸淖刺�。

模式和空闲时间可通过 AT 指令设置，空闲时间 20 秒：AT+ITM=20 重启生效。

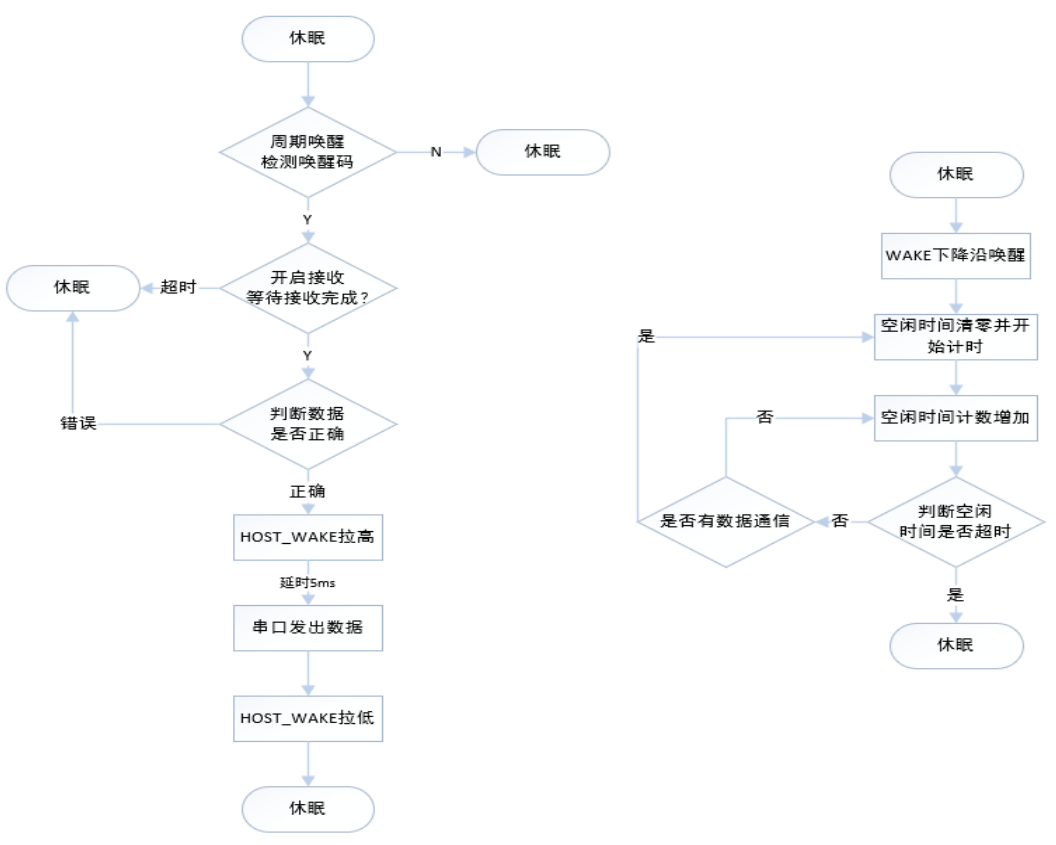

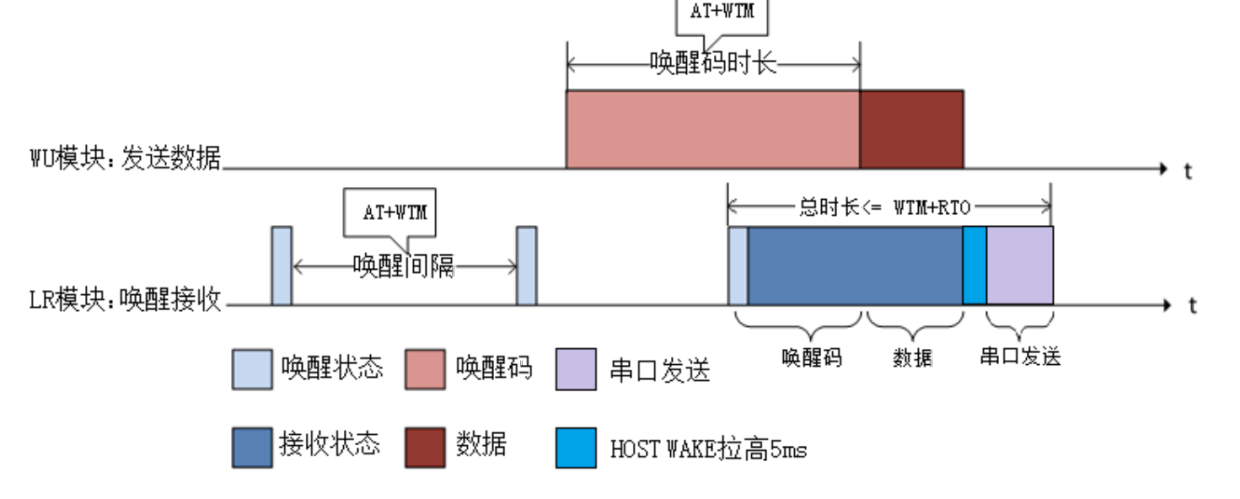

LR 低功耗接收模式，上电后如果无线和串口连续一定时间无数据通信则�？榻胄菝�，休眠后模块定期（AT+WTM 设置唤醒间隔）唤醒来检测唤醒码，如果检测到唤醒码�？榱⒓唇虢邮兆刺�，等待接收完成，接收完成后 HOST_WAKE 引脚会在串口发送数据前拉高 5ms，数据发送完成拉低（顾客可使用 HOST_WAKE 引脚唤醒自己的 MCU），若只检测到唤醒码未接收到数据，则等待超时后进入休眠状态。休眠后也可以通过 WAKE 引脚下降沿中断来唤醒�？�，唤醒后的�？榛指丛诵心Ｊ�，当空闲时间大于设定时间时模块再次进入休眠状态。

注：如果环境中有其他设备在同信道同速率有数据通信，休眠中的�？榭赡芑岜换叫�
