USR-LG210-L 组网广播通信测试配置案例

2020-09-17

　　组网广播模式下，节点入网后，当节点数据上传到集中器时，集中器判断节点 ID 若为网内 ID 则将接收数据内容上报到服务器，否则不上报。集中器发送数据时，只有入网的节点可以接受到下发数据。

　　1：需要下载的软件和说明书

　　LoRa无线网关LG210设置软件

　　TCP232-TES串口及网络调试软件

　　LG210说明书

　　2：硬件连接

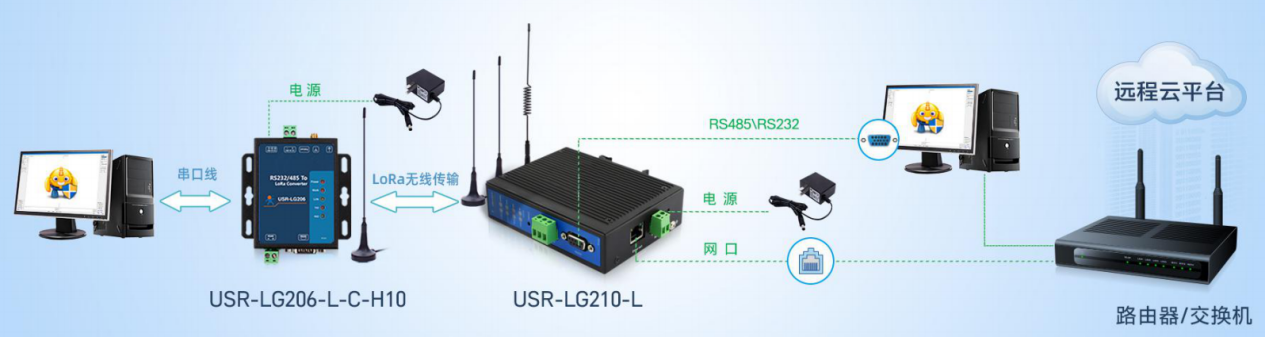

　　lora无线网关LG210与lora节点(USR-LG206-L-C-H10)安装天线，使用各自配套电源适配器供电， LG210与LG206串口连接电脑，LG210网口连接路由器或者交换机，电脑也接入该路由器或交换机。

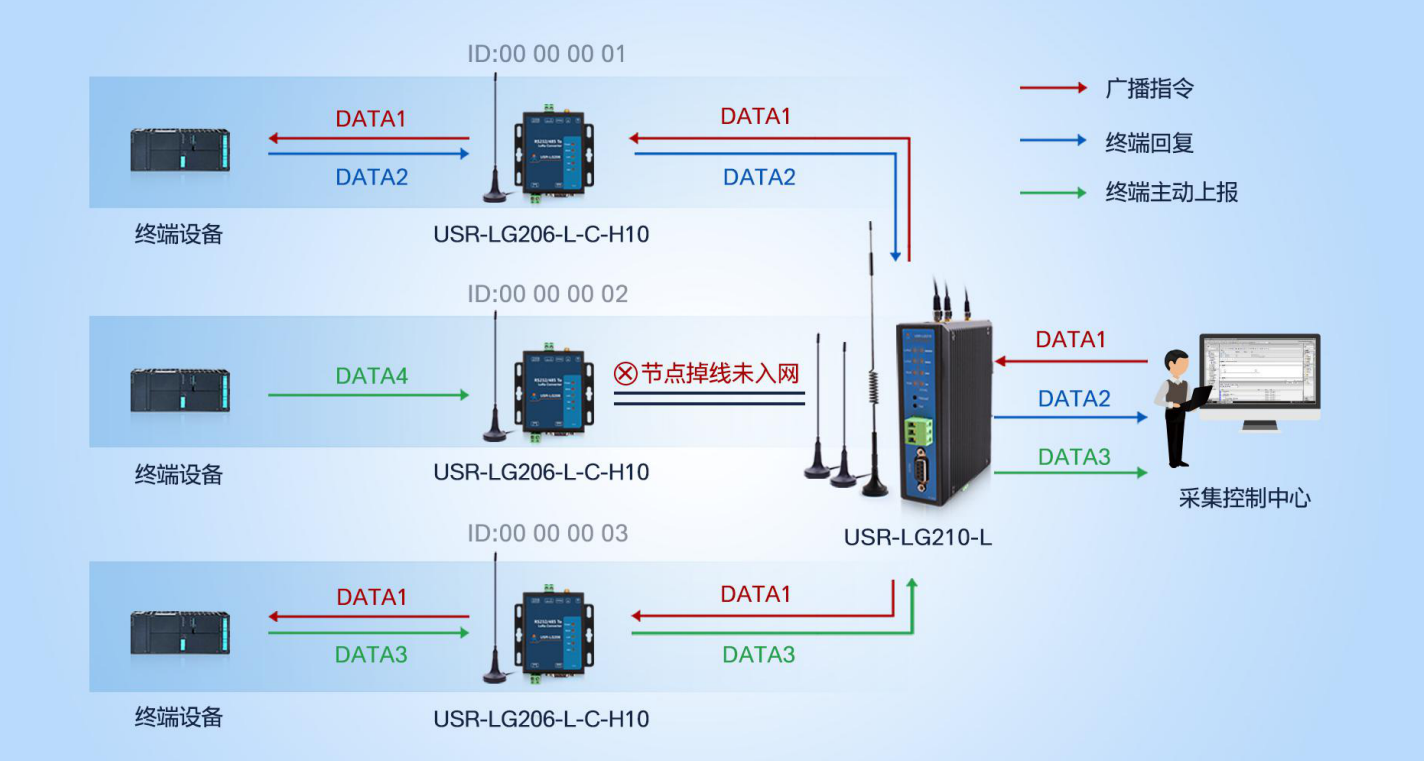

　　2.1组网广播通信过程：

　　3：参数设置

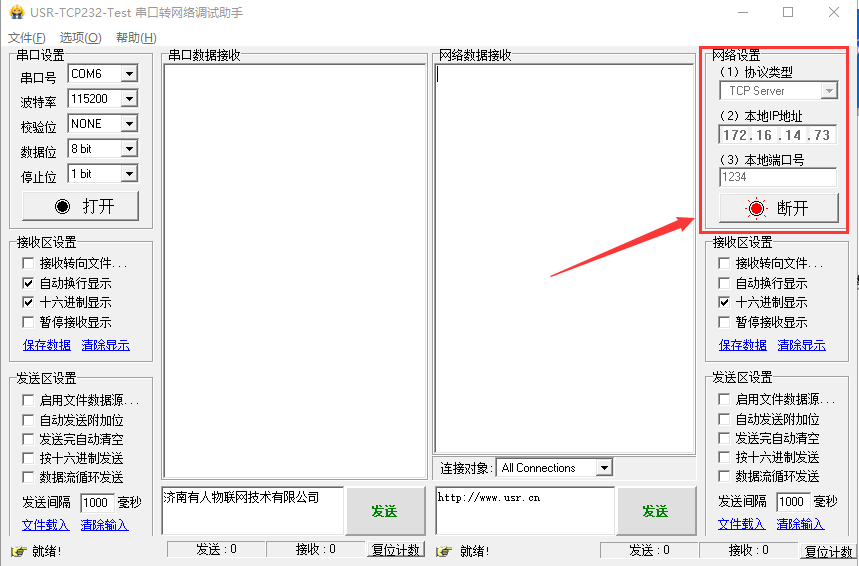

　　1) 在pC端运行USR-TCp232-Test软件，创建地TCp Server服务器，本地ip地址为电脑ip, 本地端口自定义设置就可以。模拟通信过程中的云平台/控制中心。根据节点串口参数打开串口通信端口，模拟通信过程中的终端设备。

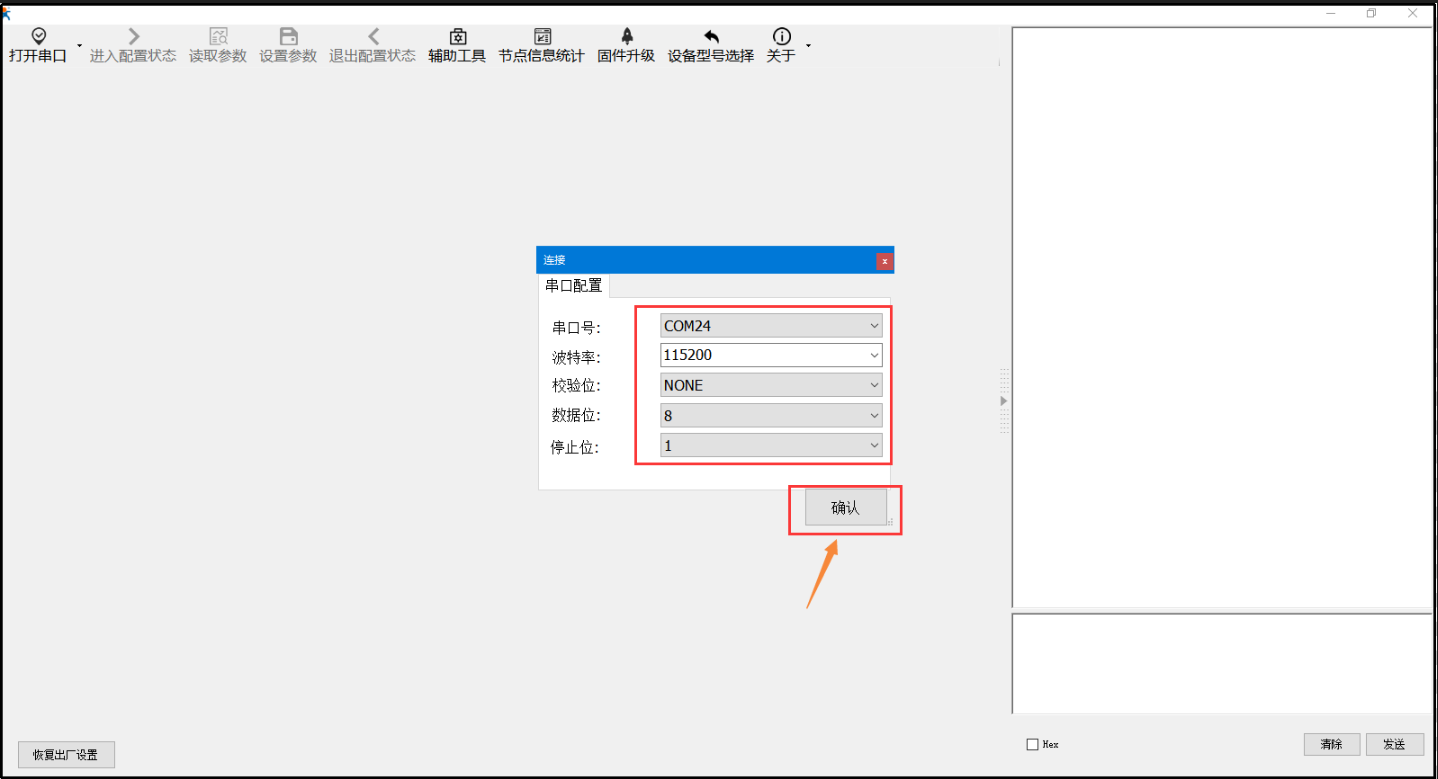

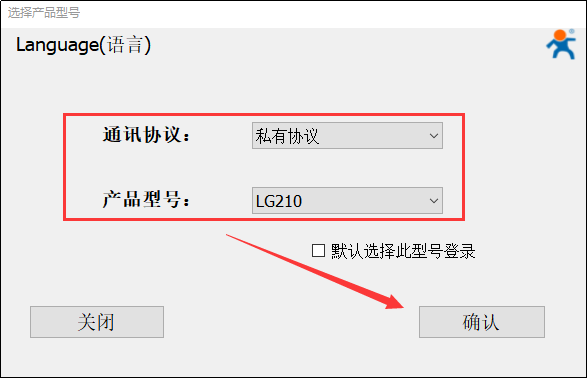

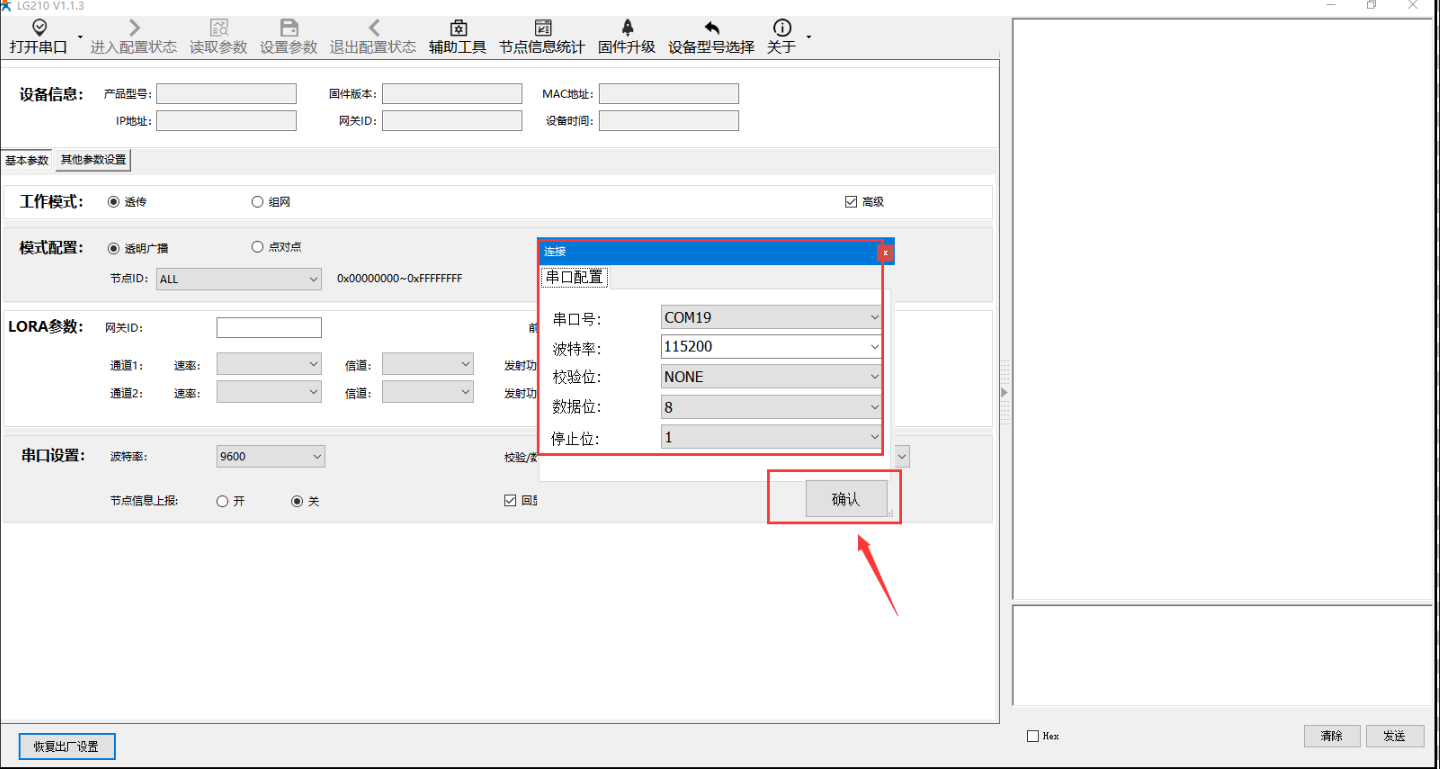

　　2) 打开设置软件(协议选择私有协议，型号选择LG210),依次点击打开串口(选择LG210对应的串口号，串口参数：115200,None，8,1,NFC)。

　　3) 点击进入配置状态，能返回a +OK，说明�？橐呀肱渲媚Ｊ�，在配置模式下才可以读取配置�？椴问� 若不返回a+ OK，说明�？槊挥薪肱渲媚Ｊ�，检查接线是否可靠稳定，打开的com口对不对，串口参数配置的对不对。

　　4) �？榻肱渲米刺螅慊鞫寥〔问�，读取�？榇耸钡呐渲貌问�

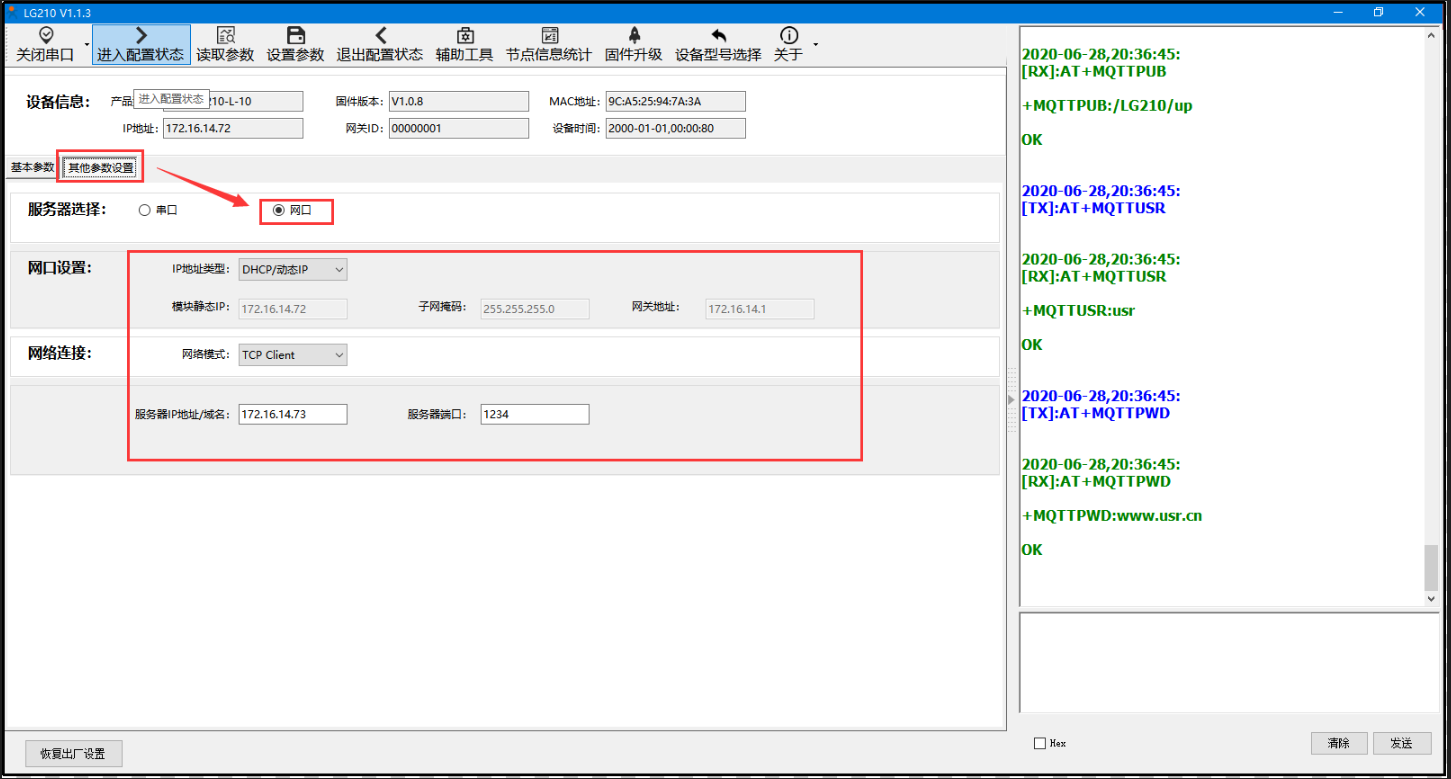

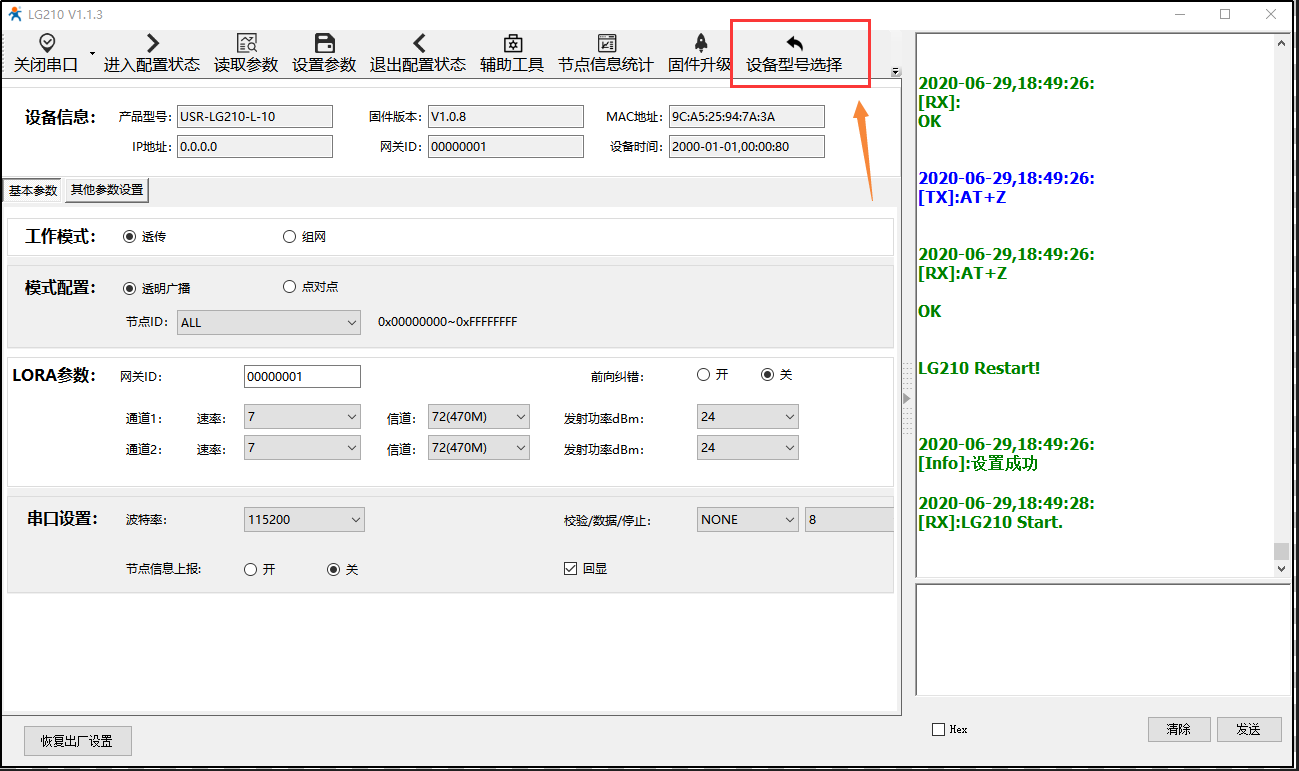

　　点击“其他参数配置”，服务器选择：“网口”。

　　网口模式根据需要可设置Ip地址类型，此处选择：“DHCP/动态Ip”。

　　网络模式选择：“TCp Client”

　　服务器Ip地址/域名以及服务器端口号配置为电脑tcp server的ip与端口。

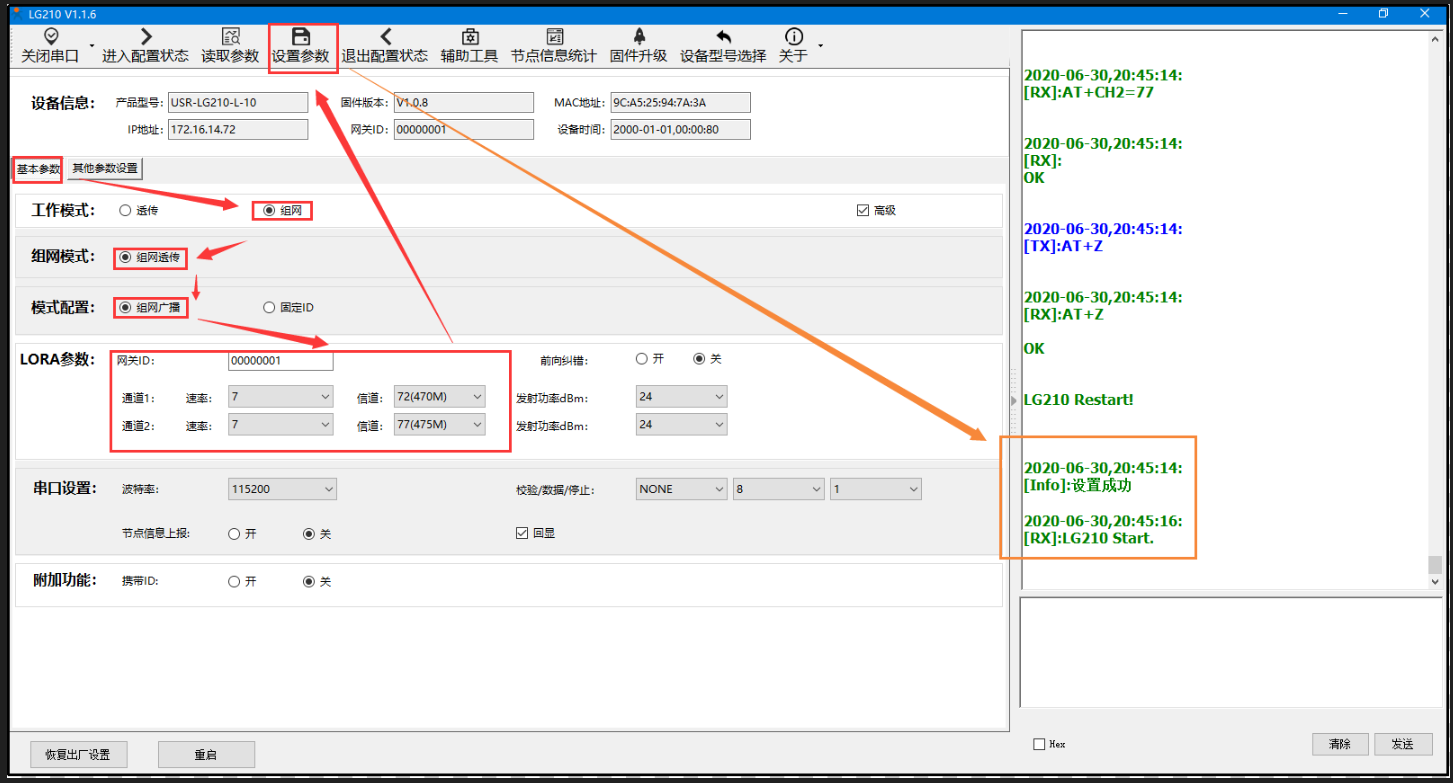

　　5) 点击“基本参数”，工作模式选择：“组网”

　　组网模式：“组网透传”

　　模式配置：“组网广播”

　　网关ID:“0000001”

　　通道一：“7”，信道：“72(470MHZ)”

　　通道二：“7”，信道：“77(475MHZ)”

　　点击“设置参数”。

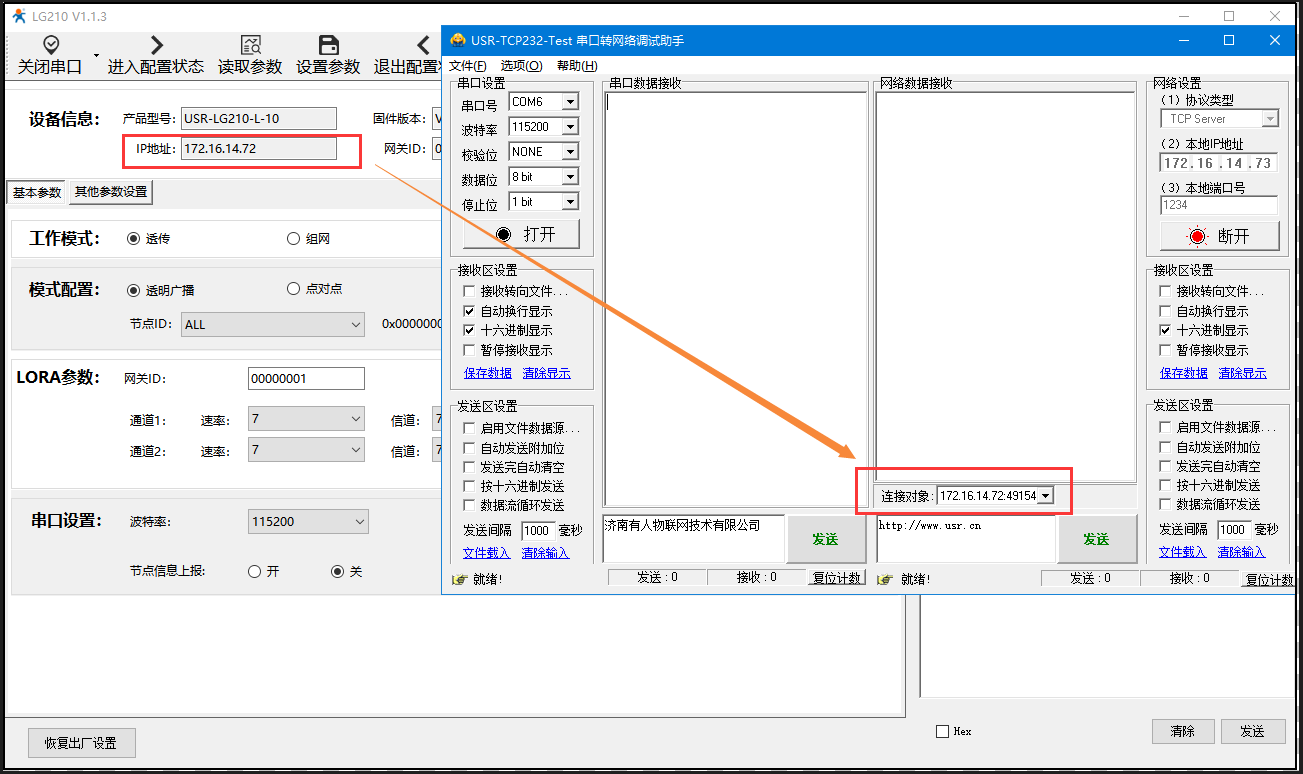

　　6) LG210配置完自动重启后，查看网络调试助手会显示有连接对象，连接对象Ip与LG210的Ip是一致的，说明LG210已连接成功。

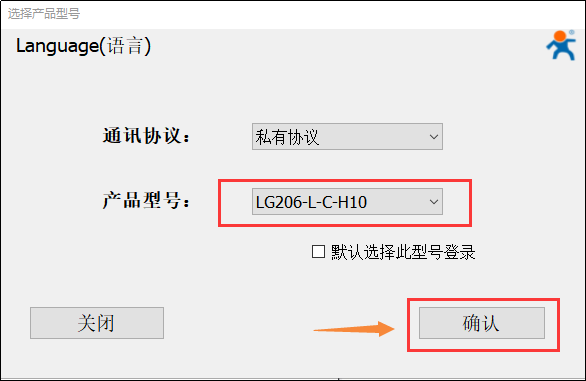

　　7) 配置LORA节点USR-LG206-L-C-H10，设置软件设备选型选择”LG206-L-p-H10”。

　　8) 206若是没有配置修改过串口参数，打开串口时，使用206默认串口参数：115200,None，8,1 打开。

　　9) 打开串口点击“进入配置状态”，能返回a +OK，说明�？橐呀肱渲媚Ｊ�，在配置模式下才可以读取配置�？椴问�，若不返回a+ OK，说明�？槊挥薪肱渲媚Ｊ剑觳榻酉呤欠窨煽课榷�，打开的com口对不对，串口参数配置的对不对。

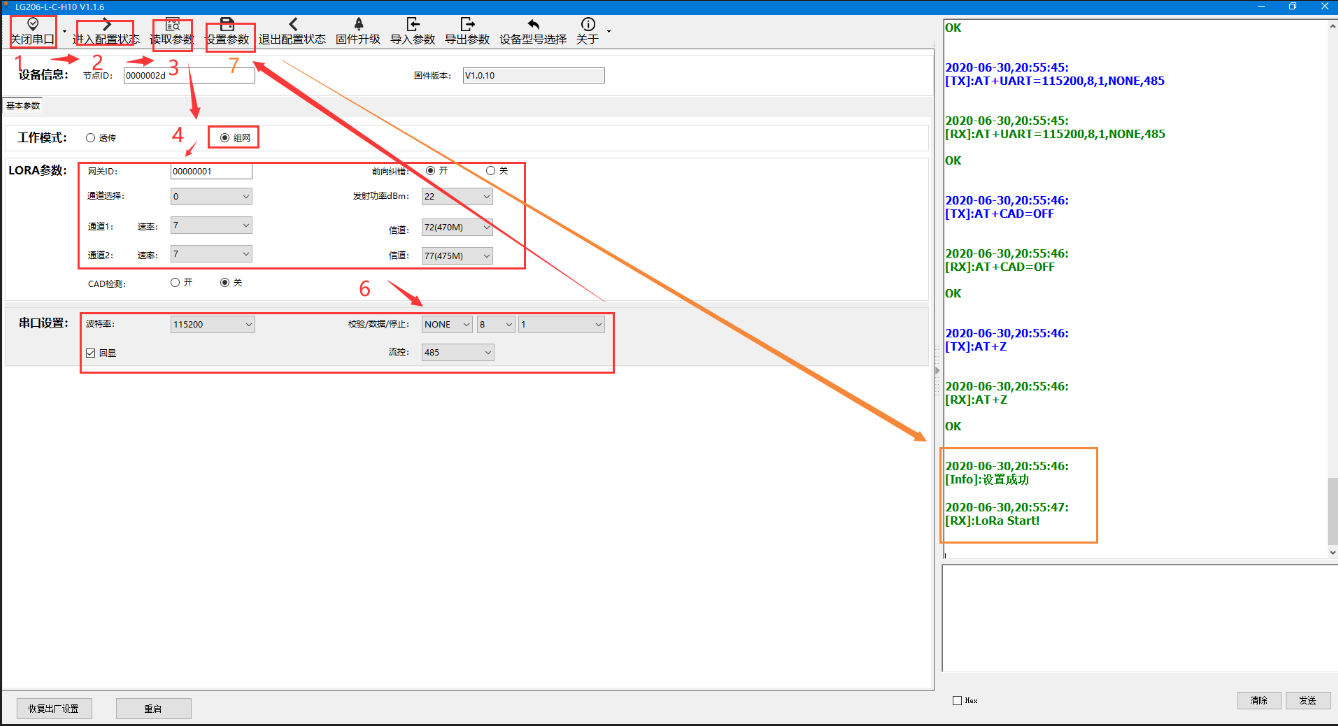

　　点击“读取参数”后，将工作模式配置为“组网”，

　　LORA参数 - 网关id默认“00000001”;

　　通道选择为“0”;

　　通道一：“7”，信道：“72(470MHZ)”;

　　通道二：“7”，信道：“77(475MHZ)”。

　　实际应用时，串口设置内的波特率、校验位、数据位、停止需要配置为您206串口要要接的串口设备串口参数，不然数据会是乱码，本次案例为默认参数未修改。使用485串口线时流控配置为“485”，流控为485时也是可以使用232串口线通信的。

　　注：206有两个串口，分别为485串口与232串口，不支持同时使用，这两个串口线不能同时接串口设备。

　　配置完点击“设置参数”，提示设置成功后，点击“关闭串口”。

　　206组网成功后自身的lora状态指示灯会亮起。

　　3：通信测试

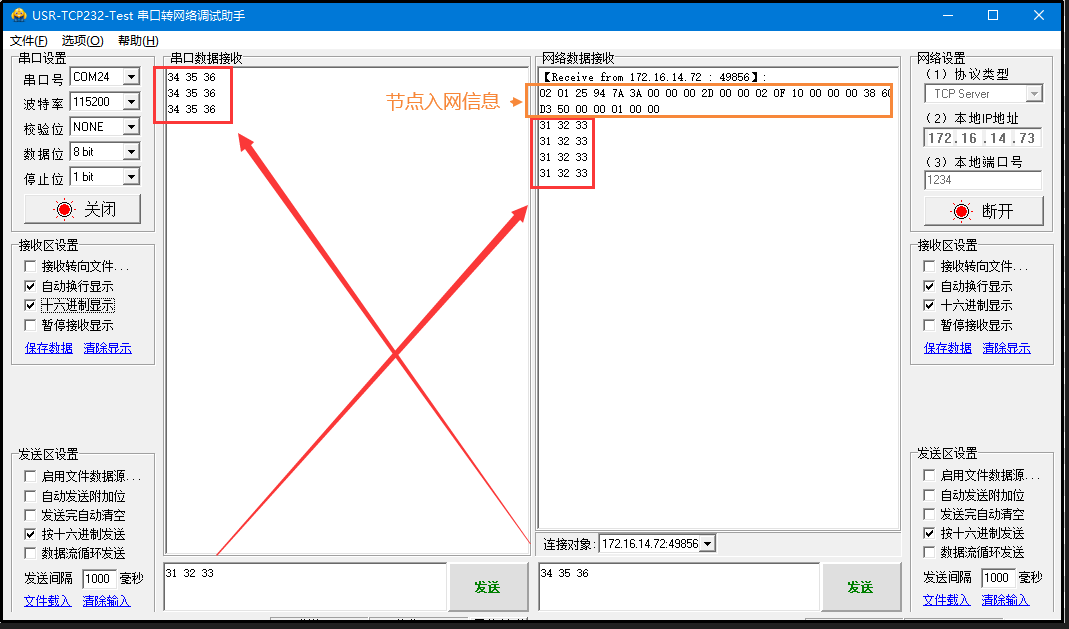

　　在USR-TCp232-Test软件的串口端打开206的串口，互发数据便可通信了。

　　注意：206与210的lora天线不要相距太近，太近会造成干扰数据收发不正常。

　　使用过程中出现速率一致信道不同的 USR-LG206-L-C-H10，收到了集中器发出的数据。

　　可能有以下原因：

　　(1)节点工作信道比较接近。

　　(2)节点天线距离比较近。

　　解决方式：

　　(1)不同节点信道设置间隔大一些，至少 5 个信道以上。

　　(2)相邻节点吸盘天线间隔 5m 以上。
