USR-LG206-L-P-H10 点对点配置案例

2021-02-20

1：需要下载的软件和说明书

产品说明书

配置软件

USR-TCP232-TEST串口及网络调试助手软

2：硬件连接

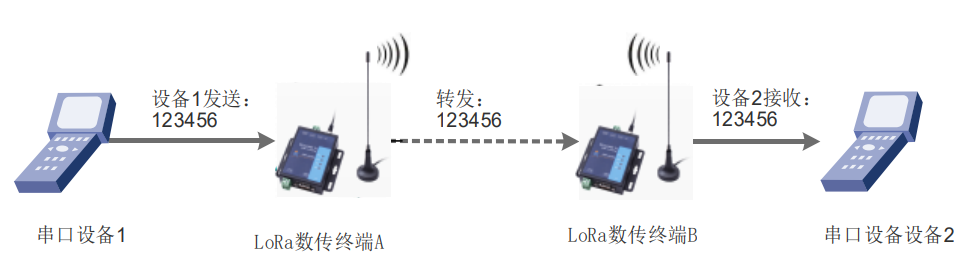

使用RS232串口线分别将LoRa数传终端A、B接入串口设备(以PC机代替)，给LoRa数传终端装上天线，然后给LoRa数传终端上电。

3：LG206参数设置

实现点对点通讯发送方和接收方需满足 3 个条件：

速率等级相同(SPD)

信道一致(CH)

目的地址相同(ADDR)或为广播地址(65535)

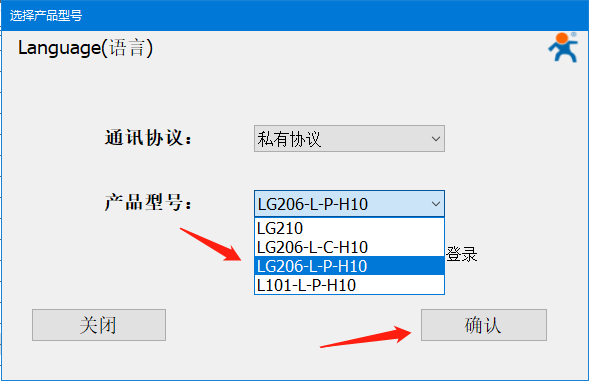

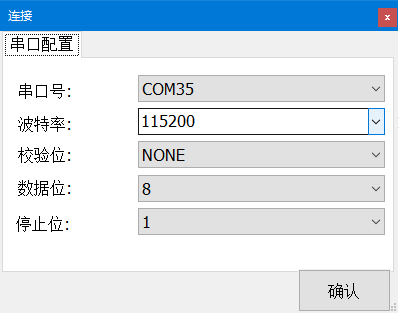

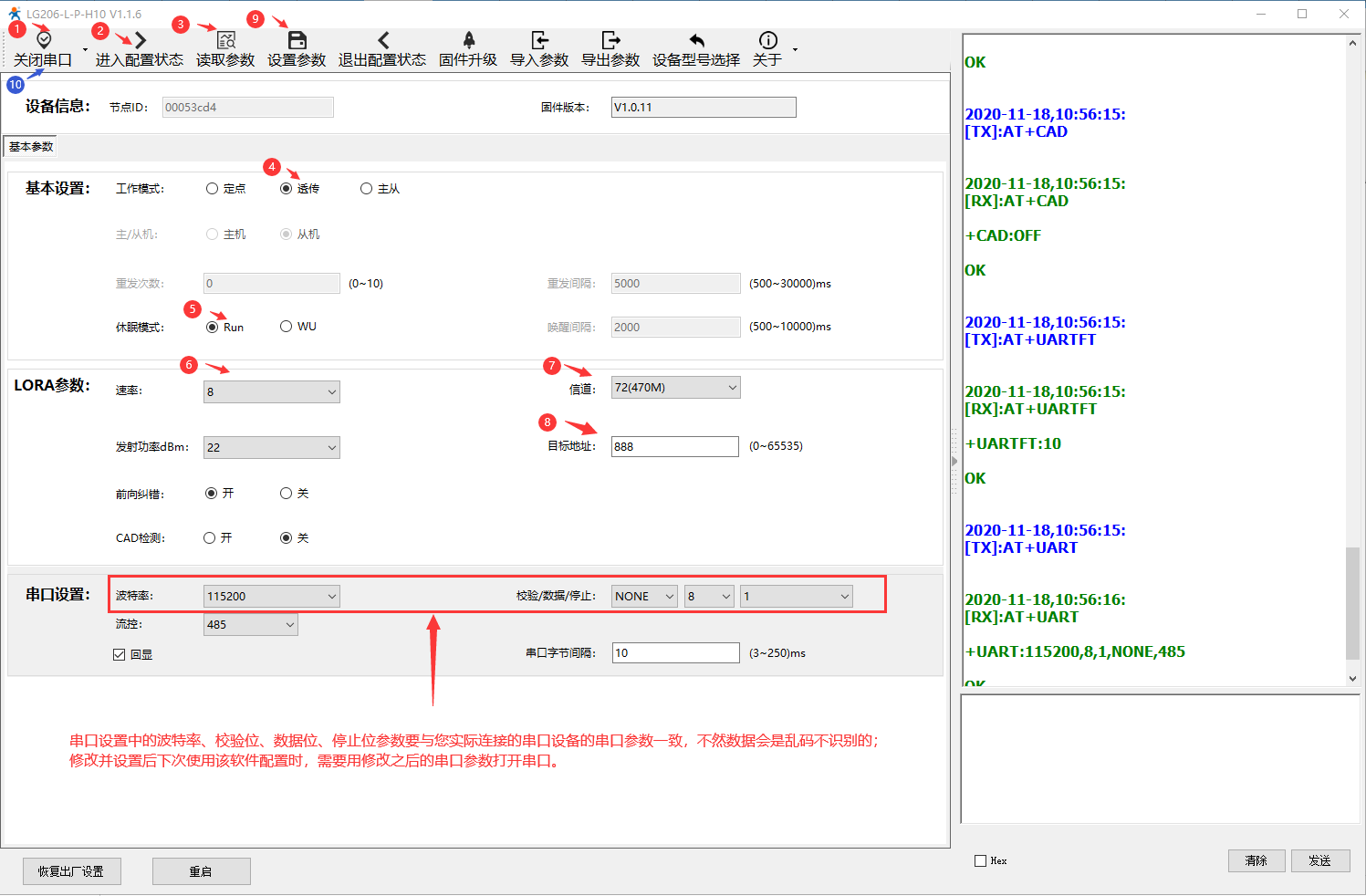

打开LoRa设置软件，选择LG206-L-P-H10, 依次点击打开串口(选择A、B对应的串口号，206默认串口参数：115200,None，8,1,NFC)、进入配置状态、读取参数、配置速率等级8，信道72，目的地址888，串口设置中的参数配置为您实际要连接的串口设备的串口参数，一键设置所有参数，关闭LoRa设置软件。

注：若提示设置失败，则重新点击“一键设置所有参数”，再次进行设置;当设置成功后想要再次进行参数修改，需要重新进入配置状态。

4、透传测试

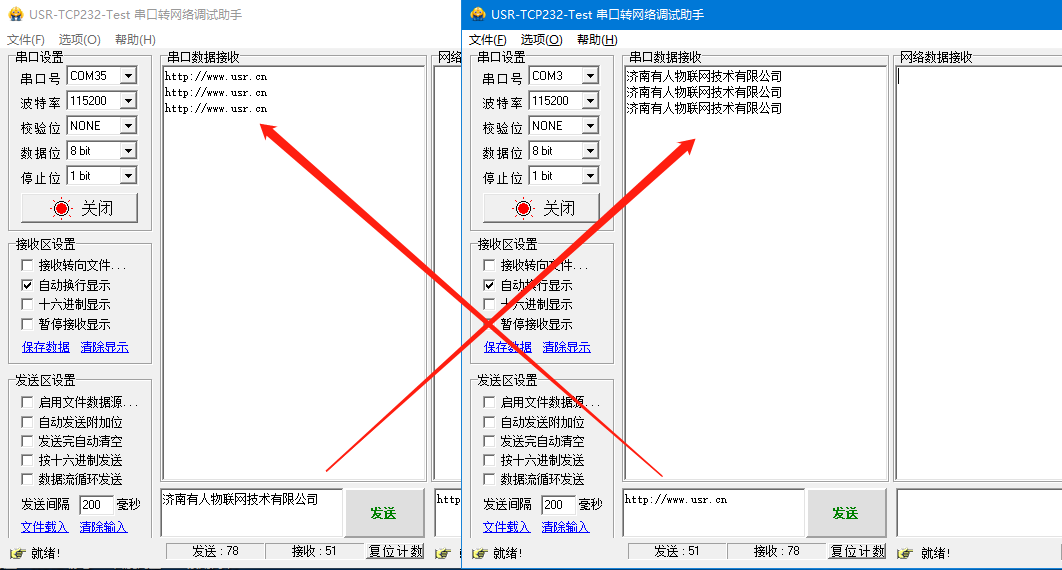

启动两个USR-TCP232-Test(模拟串口设备1,2)分别连接LoRa数传终端A、B的串口，使用串口设备1发送数据串口设备2可接收数据(反之亦然)，通信效果如下图所示：
