WH-L102-L-P 一对多广播透传通讯配置案例

2020-03-23

TCP232-TES串口及网络调试助手软：http://www.usr.cn/Download/27.html

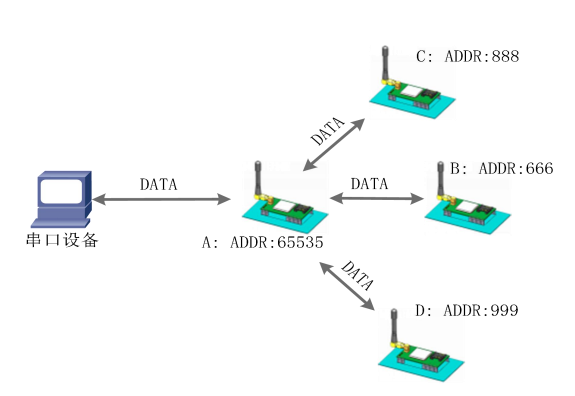

使用串口线分别将LoRa数传终端A、B、接入串口设备（以PC机代替），给LoRa数传终端装上天线，给LoRa数传终端上电。

图1 硬件连接

2：L102参数设置

�？楣ぷ髟谕复刺�，保证广播发送的�？榈�目的地址为65535。

接收广播数据的所有L102设备速率等级与信道必须与广播102设备的速率等级与信道一致，所有102设备的目的地址不能相同。

首要 AT 指令：AT+WMODE AT+SPD AT+CH AT+ADDR

打开LoRa设置软件（102-P设备选择L101-P打开软件），依次点击打开串口(选择A、B对应的串口号，串口参数：115200,None，8,1,NFC)、进入配置状态、读取参数、配置上表中的参数、一键设置所有参数，关闭LoRa设置软件。

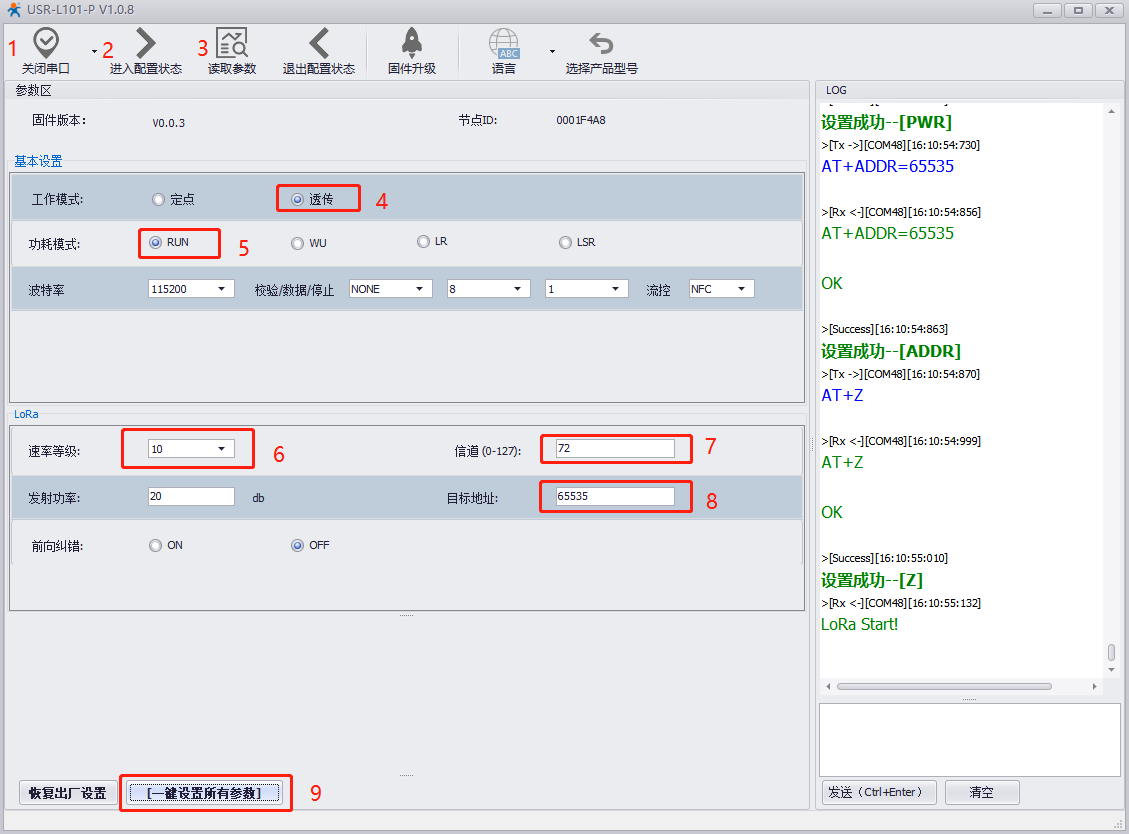

广播端A设置目的地址65535（不同的接收端设置的目的地址不同）：

图2 参数设置

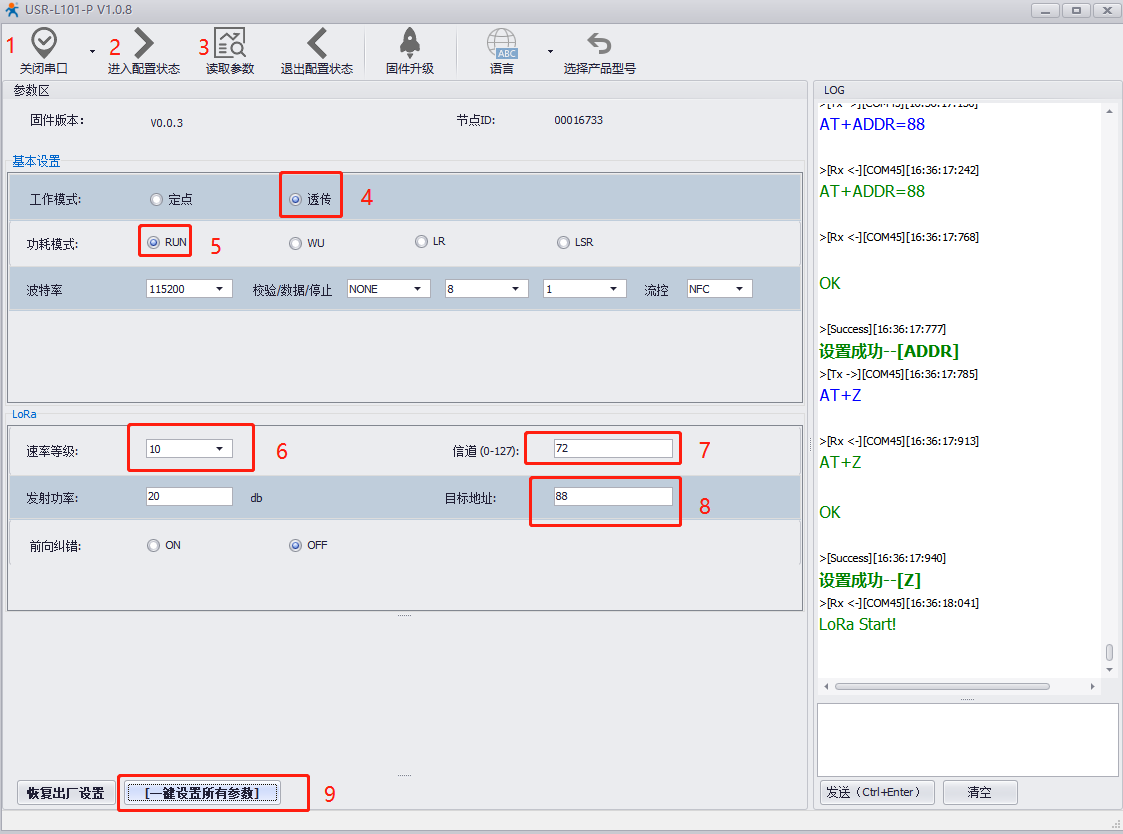

接收端B设置（速率等级、信道相同，目的地址与其他102不同）

图3 参数设置

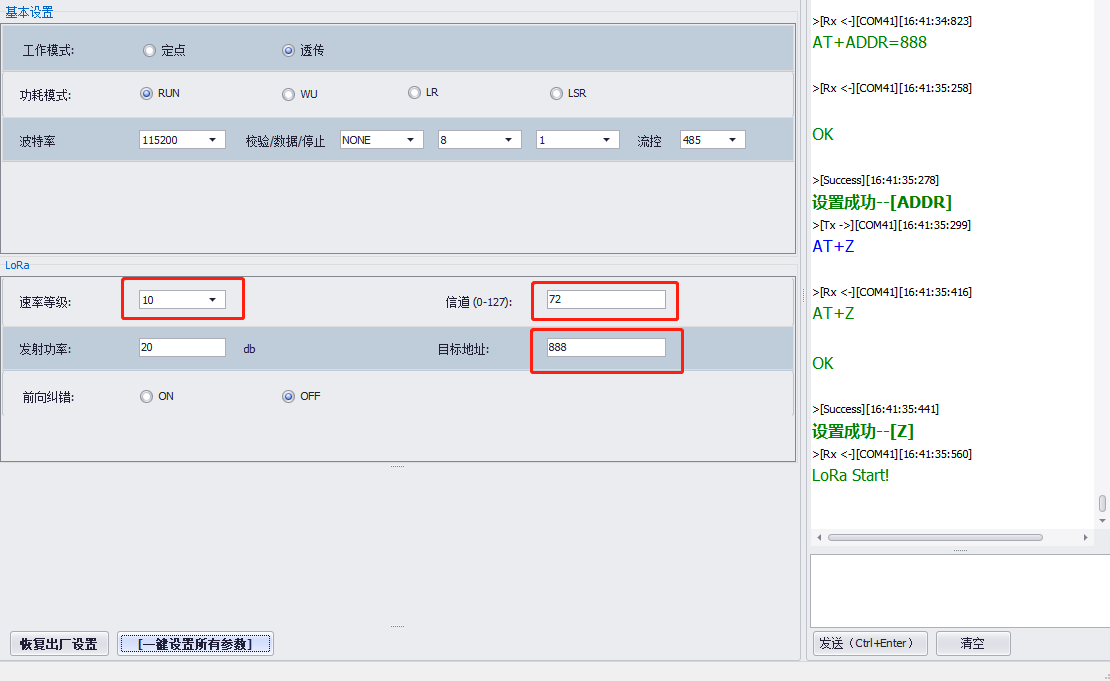

接收端C设置（速率等级、信道相同，目的地址与其他102不同）

图4 参数设置

注：若提示设置失败，则重新点击“一键设置所有参数”，再次进行设置；当设置成功后想要再次进行参数修改，需要重新进入配置状态。

3、透传测试

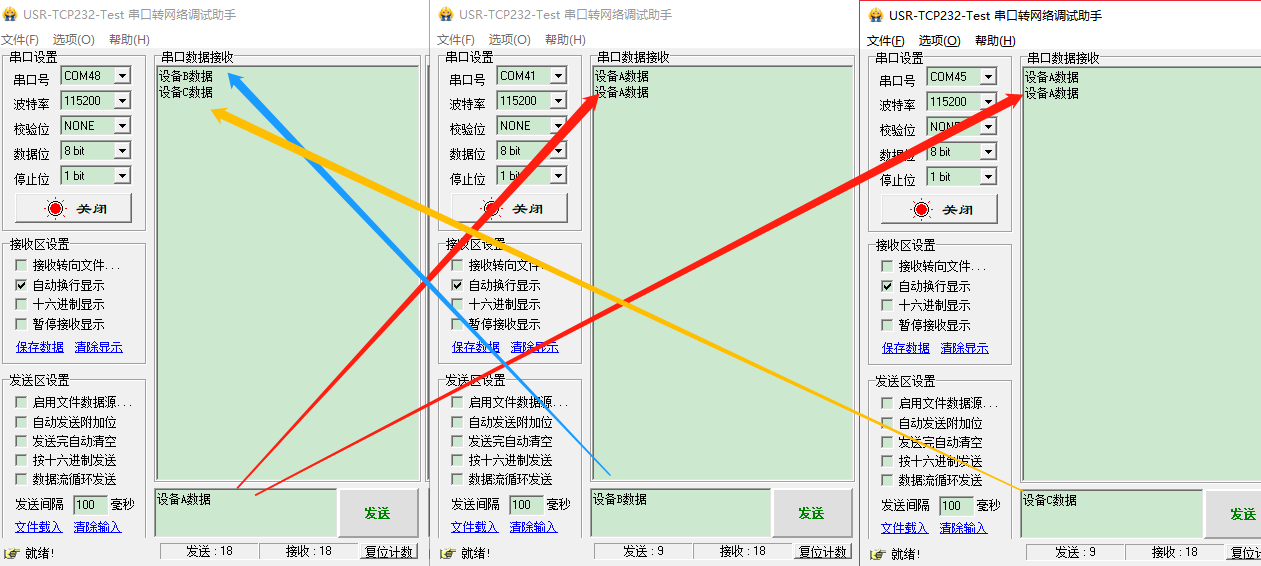

（3）启动三个USR-TCP232-Test（模拟串口设备1，2,3）分别连接LoRa数传广播端A、接收端B、C的串口，使用串口设备1发送数据，串口设备2、3可接收数据，设备2、3的数据可以发送给设备1，通信效果如下图所示：

图5 数据透传

注意：广播的方式广播端发送的数据接收端都能够进行接收，且是同时接收无法指定发送。接收端发出的数据广播端可以进行接收，但接收端无法接收接收端数据。
