WH-L102-L-P 定点模式配置案例

2020-03-23

TCP232-TES串口及网络调试助手软：http://www.usr.cn/Download/27.html

使用串口线分别将LoRa数传终端A、B接入串口设备（以PC机代替），给LoRa数传终端装上天线，然后给LoRa数传终端上电。

图1 定点模式数据格式

定点模式通信双方的速率等级必须一致。

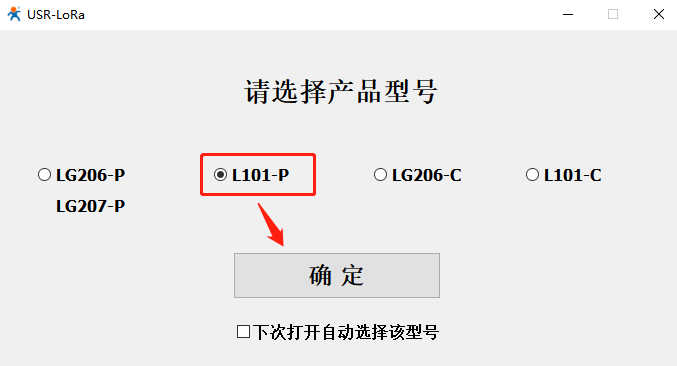

打开LoRa设置软件（102-P设备选择L101-P打开软件），依次点击打开串口(选择A、B对应的串口号，串口参数：115200,None，8,1,NFC)、进入配置状态、读取参数、配置上表中的参数、一键设置所有参数，关闭LoRa设置软件。

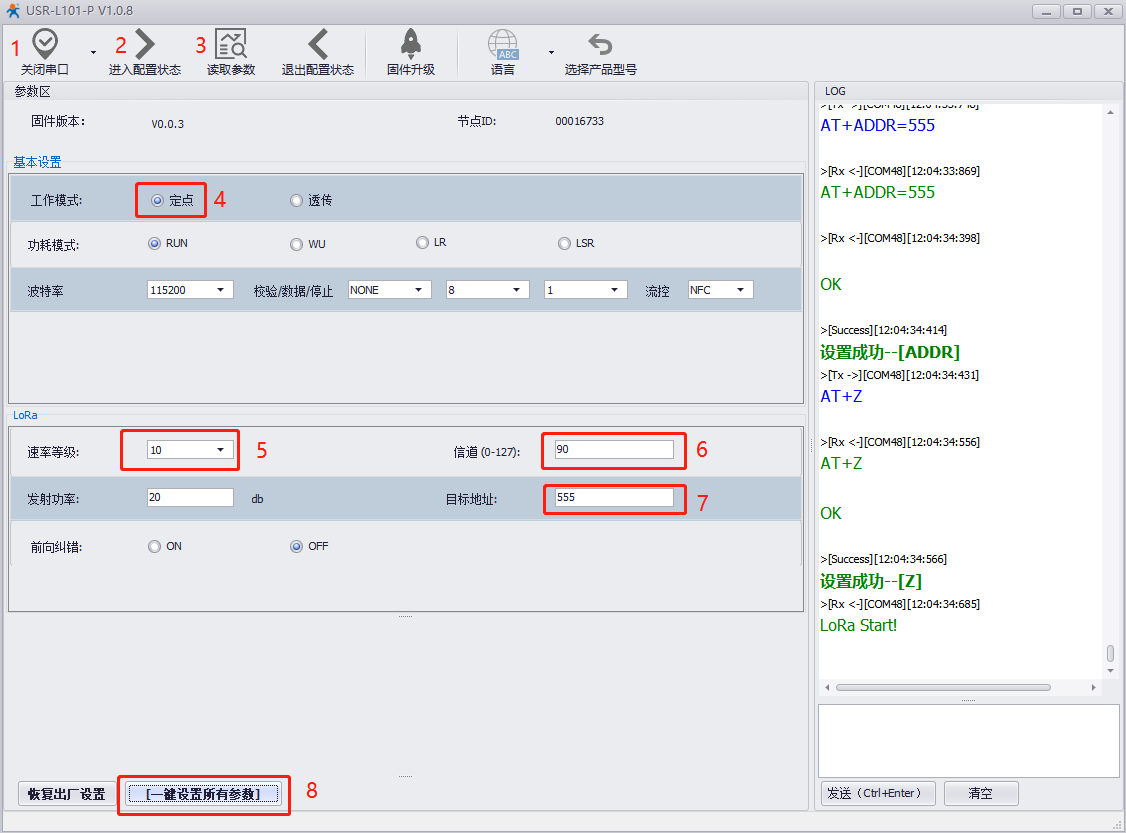

图2 定点主机参数设置

图3 从机参数设置

注：若提示设置失败，则重新点击“一键设置所有参数”，再次进行设置；当设置成功后想要再次进行参数修改，需要重新进入配置状态。

启动两个USR-TCP232-Test（模拟串口设备1,2）分别连接LoRa数传终端A、B的串口，使用串口设备1发送数据串口设备2可接收数据（反之亦然），

定点模式可以在发送数据时灵活的改变目的地址和信道。在透明传输的基础上将发送数据的前 2 字节作为目的地址（高位在前）第 3 字节作为信道，发射时 LoRa 数传终端改变目的地址和信道，发送后恢复原有状态。

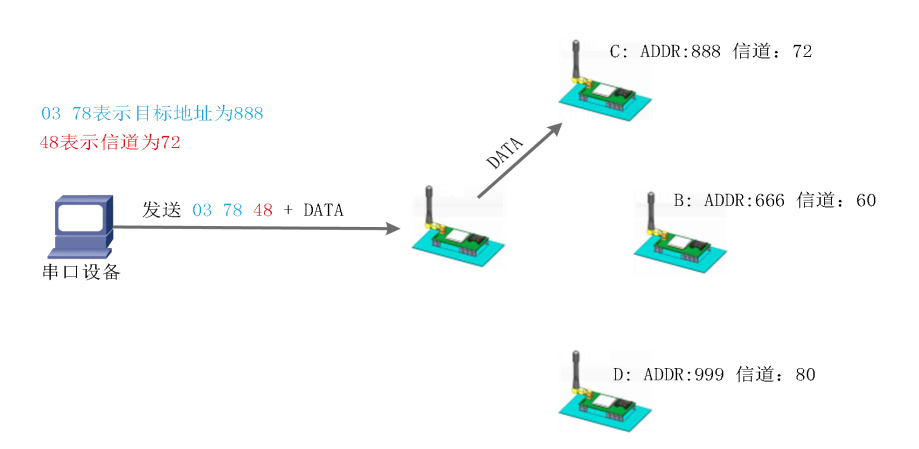

当一台设备 A（目的地址（ADDR）：555，信道(CH)：90）向另一台设备 B（目的地址（ADDR）： 888，信道(CH)：72）发送数据 DATA(123456),则只需要按照 16 进制发送（03 78 48 31 32 33 34 35 36）

设备B向设备A发送数据（654321）则只需要按照 16 进制发送（02 2b 5a 36 35 34 33 32 31）

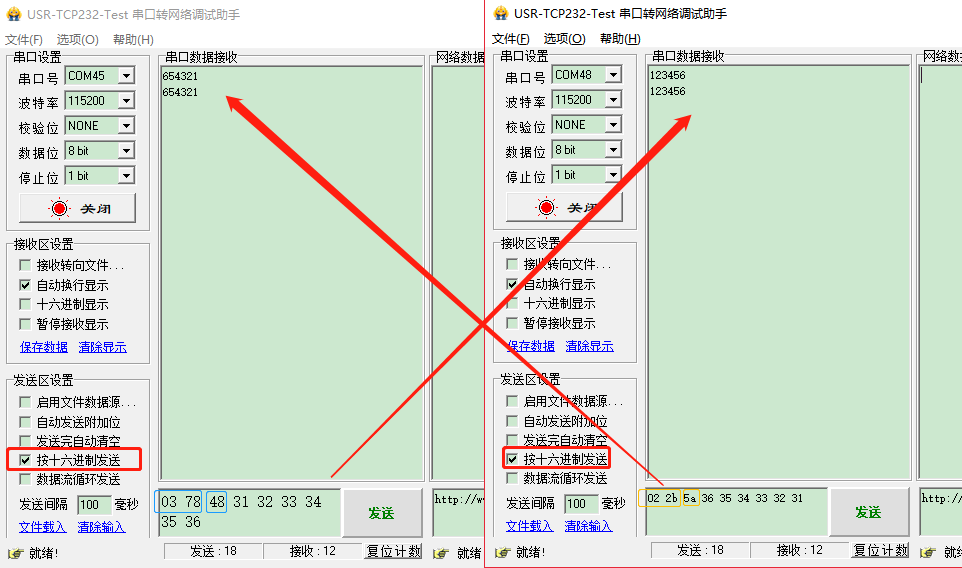

通信效果如下图所示：

图4 数据测试
