常见的DTU通讯工作模式

2019-08-09

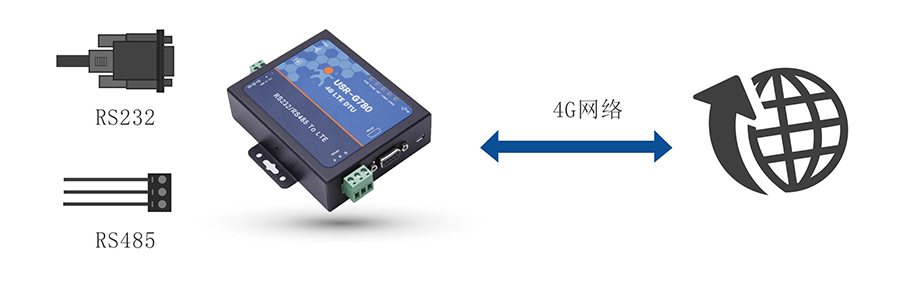

　　1、网络透传模式

　　4G DTU在此工作模式下，客戶的串口设备，可以通过本设备发送数据到网络上指定的服务器。设备也可以接受来自服务器的数据，并将信息转发至串口设备。客戶不需要关注串口数据与网络数据包之间的数据转换过程，只需通过简单的参数设置，即可实现串口设备与网络服务器之间的数据透明通信。本设备支持两路 Socket 连接，分别为 Socket A 和 Socket B，它们是相互独立的。DTU仅 Socket A 支持作为 TCP Client，TCP Server 和 UDP Client，UDP Server。Socket B 只支持 TCP Client 和 UDP Client 功能。本设备支持两路 Socket 分别设置为短链接，当设置为短链接时只有在发送数据的时候才会和服务器建立连接，当无数据传输时开始计时，超过设置的超时时间之后断开和服务器的连接。

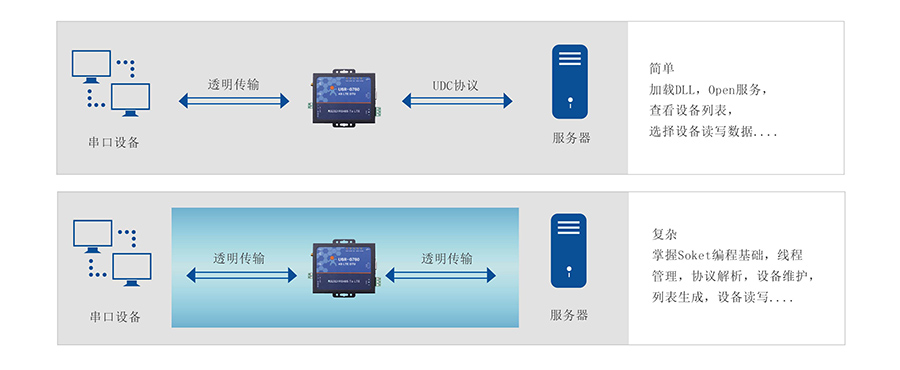

　　2、协议透传UDC模式

　　4G DTU在此工作模式下，网络透传模式上增加特定的注册包和心跳包，并且对数据进行组包。这种模式更方便客戶使用和二次开发，客戶可以理解成加入 UDC 协议的网络透传模式。此模式下，我们提供了服务器端二次开发包，客戶在将链接库加入到自己的工程后，就可以通过调用我们提供的接口，快速开发自己的服务端，好处在于设备的上线情况和数据传输既能被客戶所掌握，也可以由客戶来控制，既方便了客戶开发，也提高了服务器端的统一性，稳定性和可靠性。

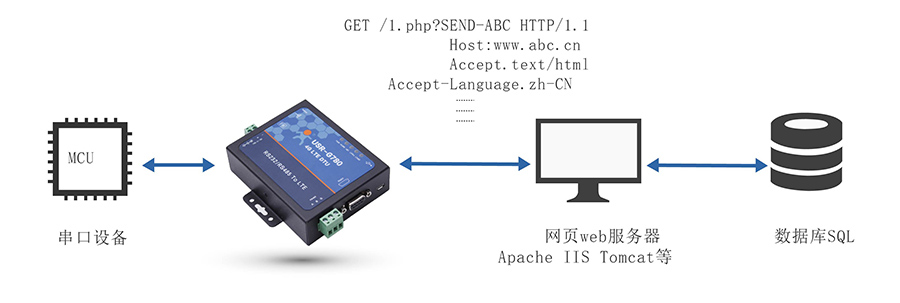

　　3、 HTTPD 模式

　　4G DTU在此工作模式下，客戶的终端设备，可以通过本设备发送请求数据到指定的 HTTP 服务器，然后设备接收来自 HTTP 服务器的数据，对数据进行解析并将结果发至串口设备。客戶不需要关注串口数据与网络数据包之间的数据转换过程，只需通过简单的参数设置，即可实现串口设备向 HTTP 服务器的数据请求。设备默认会过滤接收到的数据，只将客戶数据部分输出到串口，顾客可以使用 AT 指令选择是否过滤 HTTPD 数据。

　　4、Modbus TCP 和 Modbus RTU 互转模式

　　4G DTU在此工作模式下，客戶的串口设备，可以通过 G781 发送数据到网络上指定的服务器。G781 也可以接受来自服务器的数据，并将信息转发至串口设备。客戶不需要关注串口数据与网络数据包之间的数据转换过程，只需通过简单的参数设置，即可实现串口设备与网络服务器之间的 Modbus RTU<=>Modbus TCP 互转通信。

　　通过 AT 指令设置：

　　(1)设置工作模式为 Modbus 模式： AT+WKMOD=MODBUS

　　(2)设置 socket A 为使能状态： AT+SOCKAEN=ON

　　(3)设置 socket A 为 TCP Client： AT+SOCKA=TCPC,test.usr.cn,2317

　　(4)重启： AT+Z

　　5、AT指令工作模式

　　4G DTU 支持网络AT指令、串口AT指令。

　　网络AT指令：是指DTU工作在透传模式下，通过网络发送密码加AT指令的方式去设置和查询参数。

　　串口AT指令：是指DTU工作在透传模式下，无需切换到指令模式，使用密码加AT指令的方式去设置和查询参数。

　　以上5种4G DTU通讯方式是常见的数据传输的工作模式，尤其是网络透传模式和AT模式。
