USR-DR404 连接虚拟串口通信测试

2020-02-12

1、资料下载：

2、准备工作：

注意：在开始测试之前，一定要把电脑上的防火墙关闭，退出杀毒软件；在适配器设置中禁用本地网卡、VPN、虚拟机以及其他的网络设备。

3、硬件连接：

USR-DR404（以下简称DR404）使用端子供电，注意DR404端子 + 接电源正，DR404端子 -接电源负。电源供电范围使用DC：5-36V 。

串口接线，调试可以使用USB-RS485串口线去接线。DR404的485端子A接USB-RS485的A，DR404的485端子B接USB-RS485的B。注意：如果接顾客485设备，设备有GND，地线接端子的G。

USR-DR404安装wifi天线，棒状wifi天线。

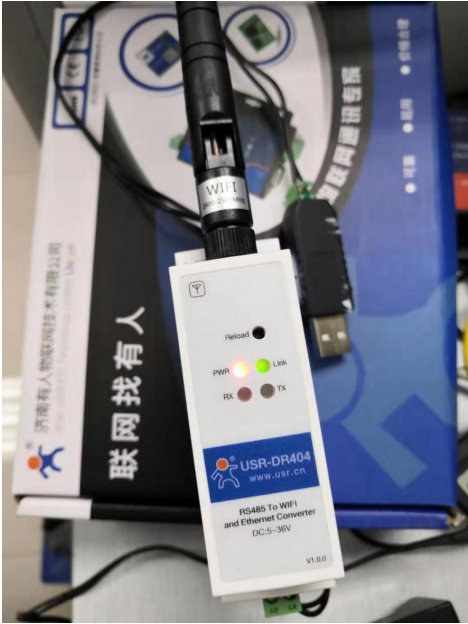

接线如下图：

4、无线连接：

USR-DR404出厂默认是AP模式，电脑无线网卡去搜索USR-DR404的wifi。

举例USR-DR404_2CCC，热点名称是产品名+下划线+MAC后4位。MAC可以用产品右侧贴膜标签上看到，MAC：9CA525A12CCC。

可以通过无线网络连接，去查看状态，点击详细信息，就可以看到电脑连接USR-DR404，电脑的IP是10.10.100.100。

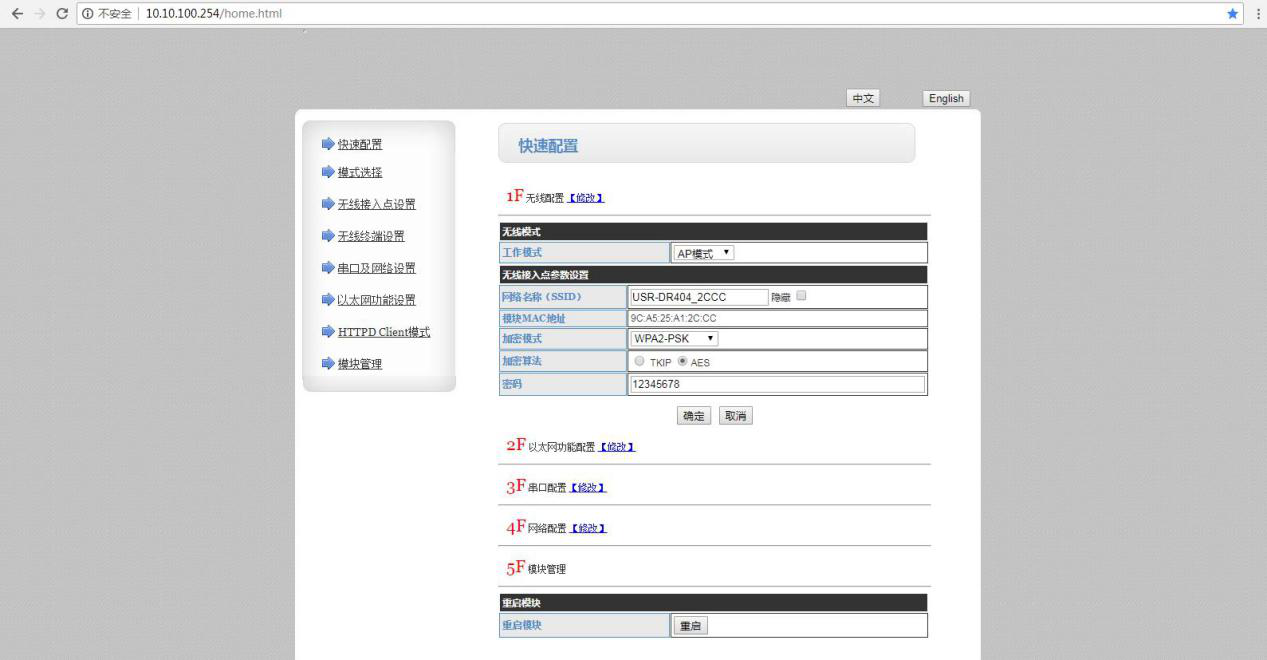

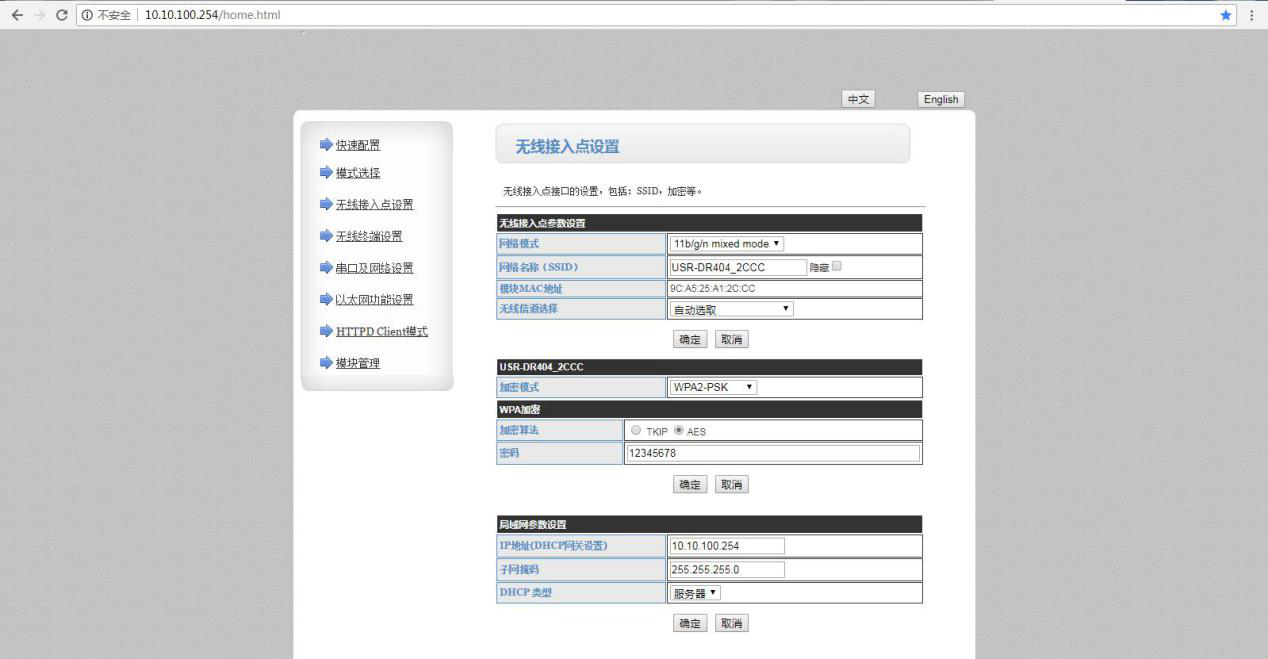

USR-DR404默认IP是10.10.100.254，用这个IP，在浏览器输入，进入USR-DR404的内置网页，可以对DR404进行参数查看和参数配置。登录客戶名和密码都是admin。

5、建立虚拟串口：

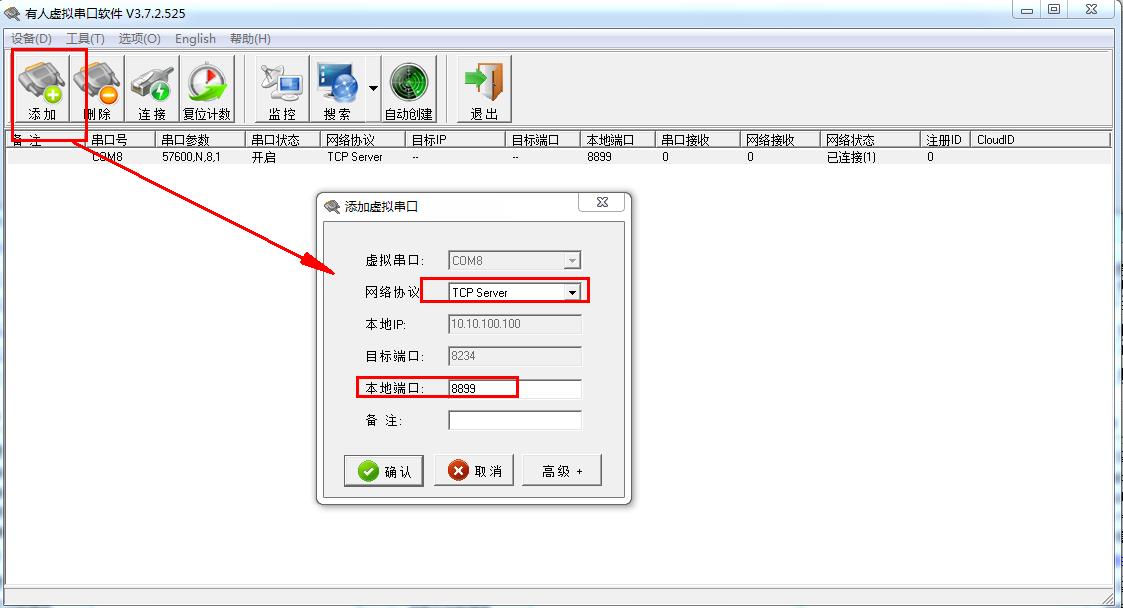

电脑关闭杀毒软件和防火墙，下载并安装虚拟串口软件，手动添加一个COM口，做TCP server，端口8899。

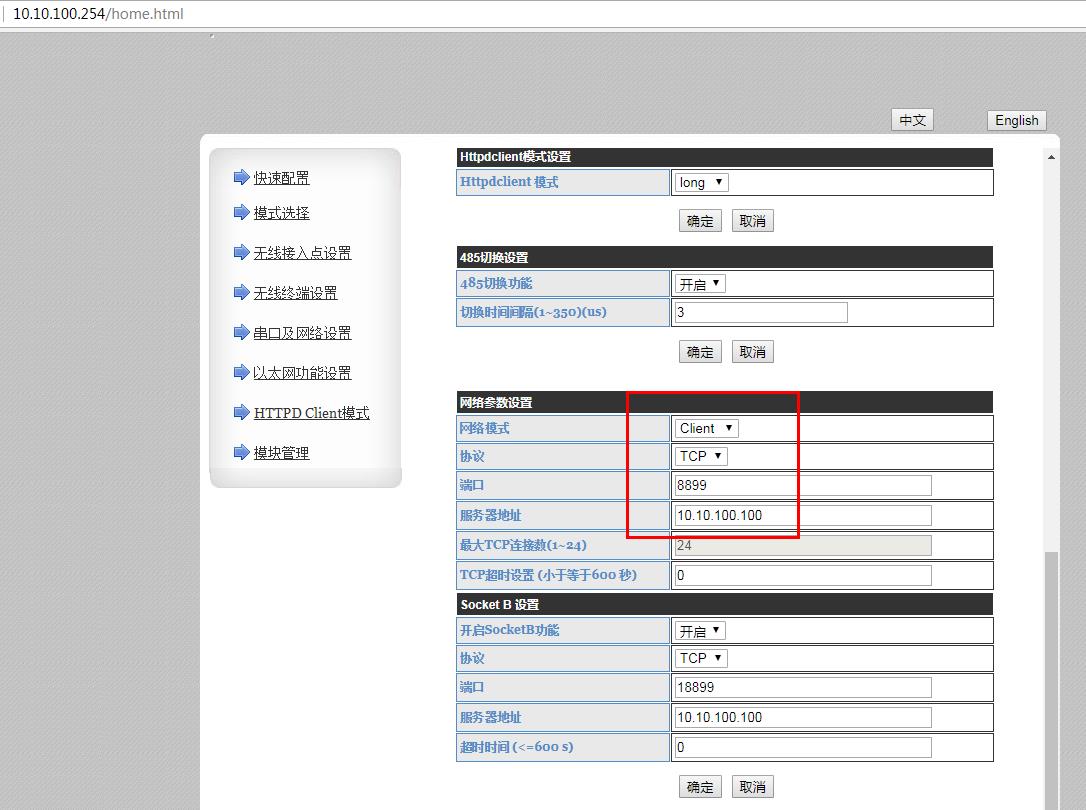

DR404在网页上，串口及网络设置，设置网络模式TCP client，服务器IP填电脑IP10.10.100.100，端口填8899。保存参数，重启DR404

6、数据传输测试：

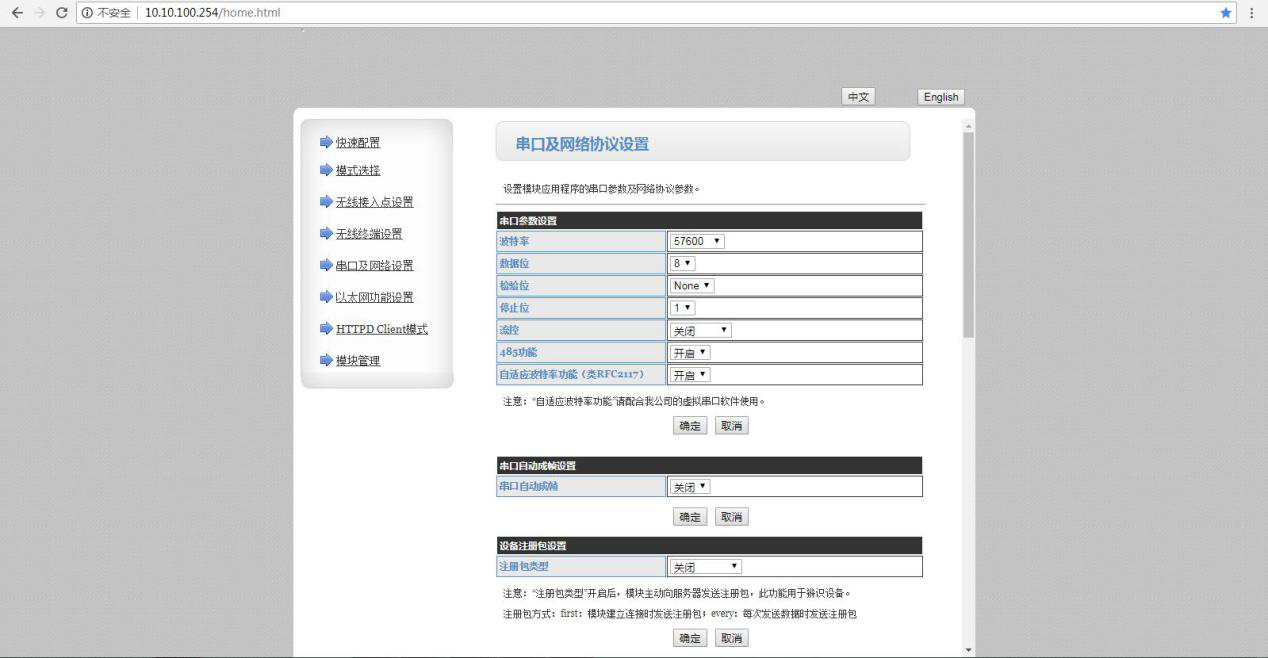

USR-DR404默认串口参数是57600，NONE，8,1

将USB-RS485串口线接电脑USB口，在电脑上设备经营器中，查看USB-RS485线的串口号，是COM4。

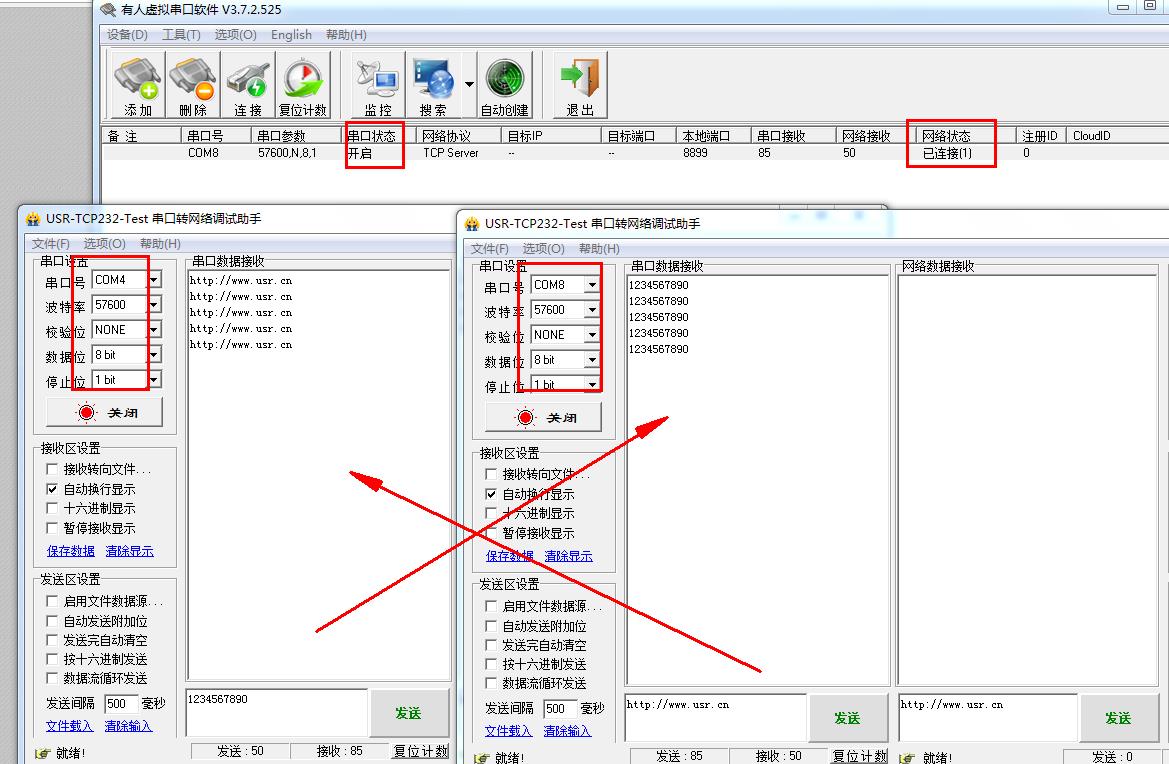

打开两个USR-TCP232-TEST网络助手，左侧串口部分用COM4和虚拟串口COM8打开，串口参数和DR404设置一致。

然后用两个USR-TCP232-TEST测试串口和虚拟串口之间的数据传输。

注意：485是半双工，不能双向同时发数据。
