USR-DR404 MODBUS RTU<==>MODBUS TCP测试

2020-02-11

1、资料下载：

说明书：http://www.usr.cn/Download/895.html

下载MODBUS POLL和MODBUS SLAVE 软件。

2、准备工作：

注意：在开始测试之前，一定要把电脑上的防火墙关闭，退出杀毒软件；在适配器设置中禁用本地网卡、VPN、虚拟机以及其他的网络设备。

3、硬件连接：

USR-DR404（以下简称DR404）使用端子供电，注意DR404端子 + 接电源正，DR404端子 -接电源负。电源供电范围使用DC：5-36V 。

串口接线，调试可以使用USB-RS485串口线去接线。DR404的485端子A接USB-RS485的A，DR404的485端子B接USB-RS485的B。注意：如果接顾客485设备，设备有GND，地线接端子的G。

USR-DR404安装wifi天线，棒状wifi天线。

接线如下图：

4、无线连接：

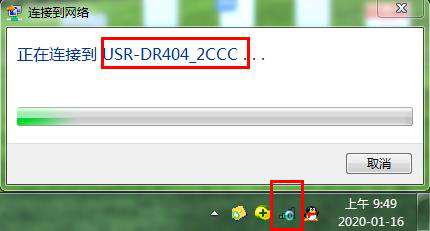

USR-DR404出厂默认是AP模式，电脑无线网卡去搜索USR-DR404的wifi。

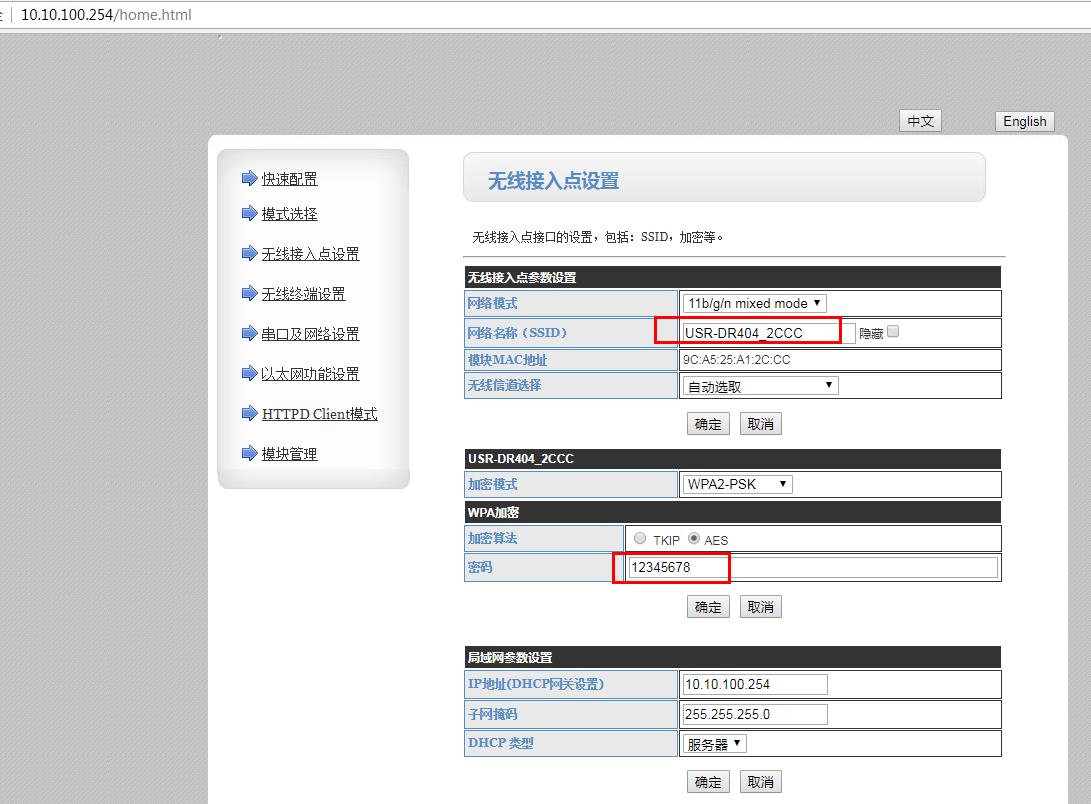

举例USR-DR404_2CCC，热点名称是产品名+下划线+MAC后4位。MAC可以用产品右侧贴膜标签上看到，MAC：9CA525A12CCC。

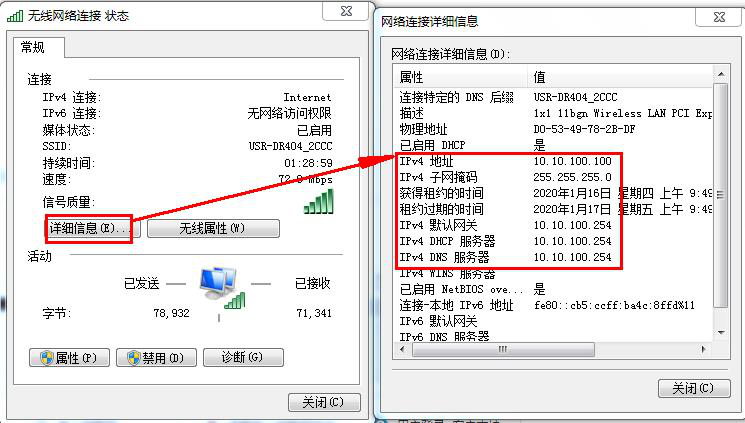

可以通过无线网络连接，去查看状态，点击详细信息，就可以看到电脑连接USR-DR404，电脑的IP是10.10.100.100。

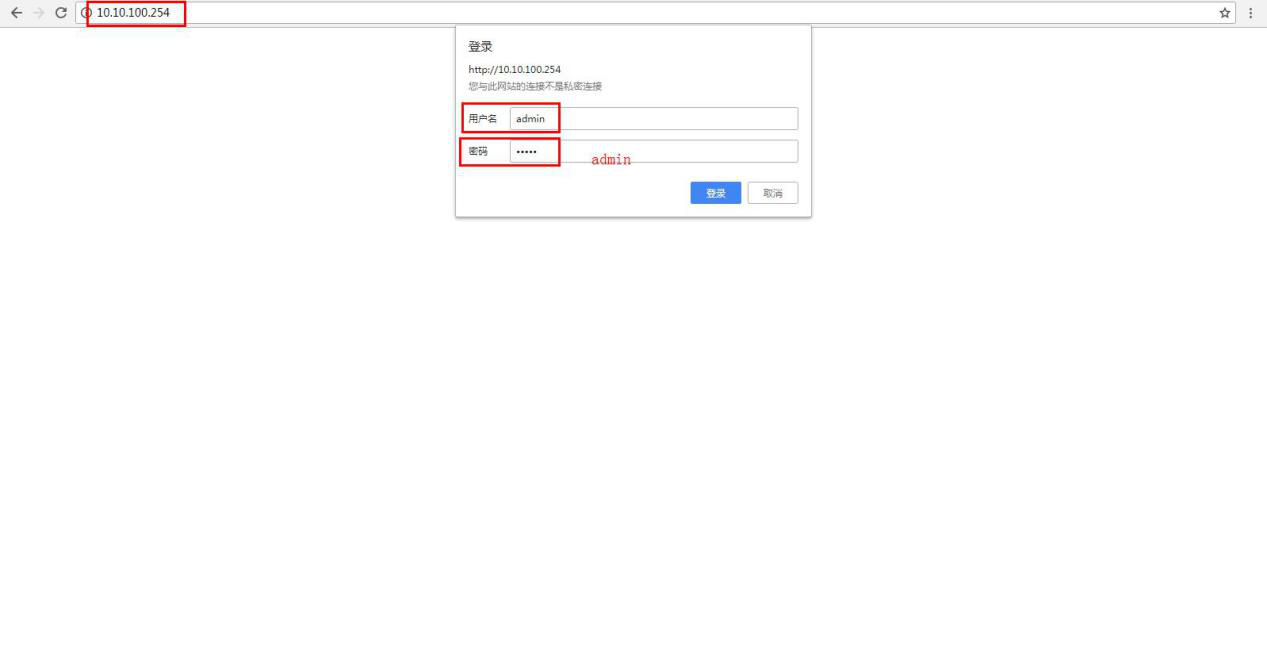

USR-DR404默认IP是10.10.100.254，用这个IP，在浏览器输入，进入USR-DR404的内置网页，可以对DR404进行参数查看和参数配置。登录客戶名和密码都是admin。

5、参数设置：

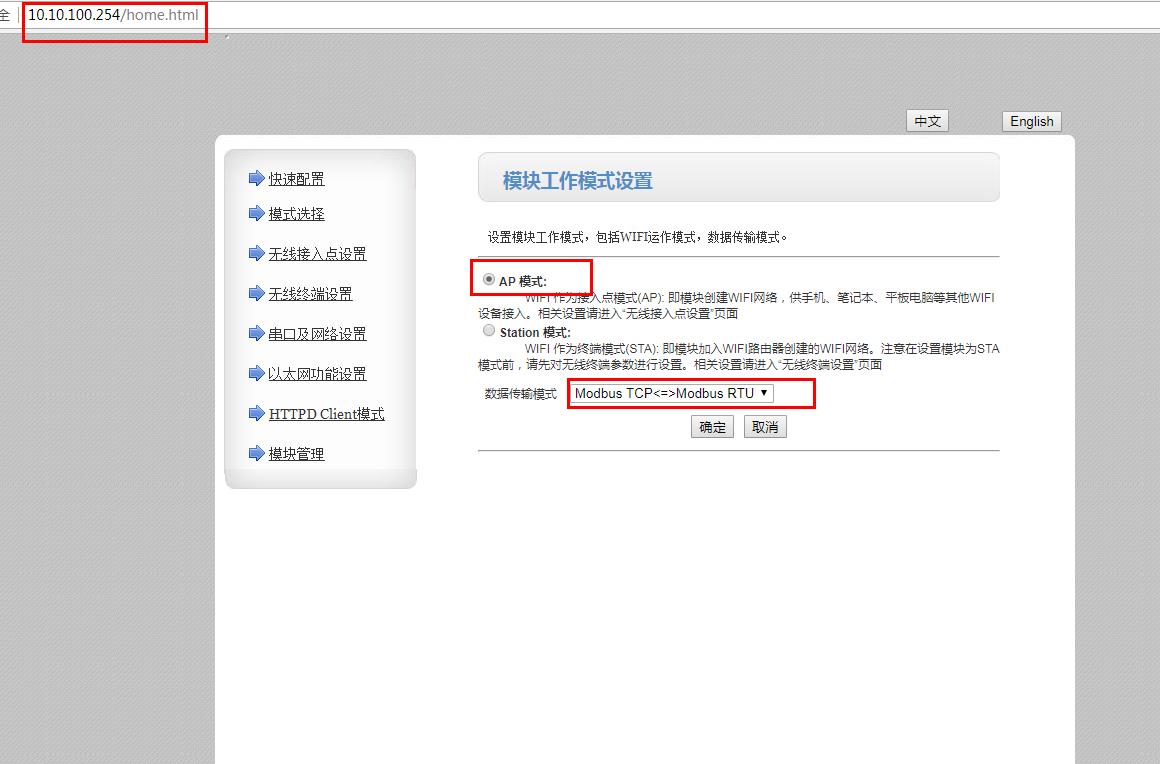

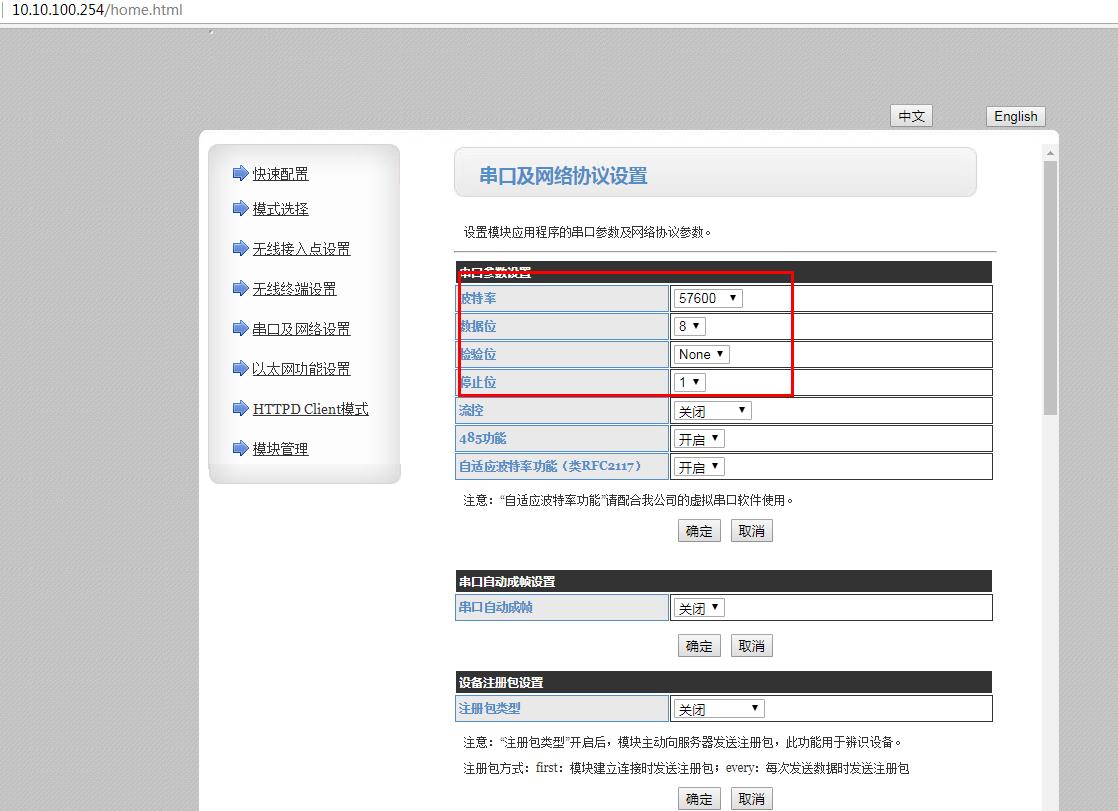

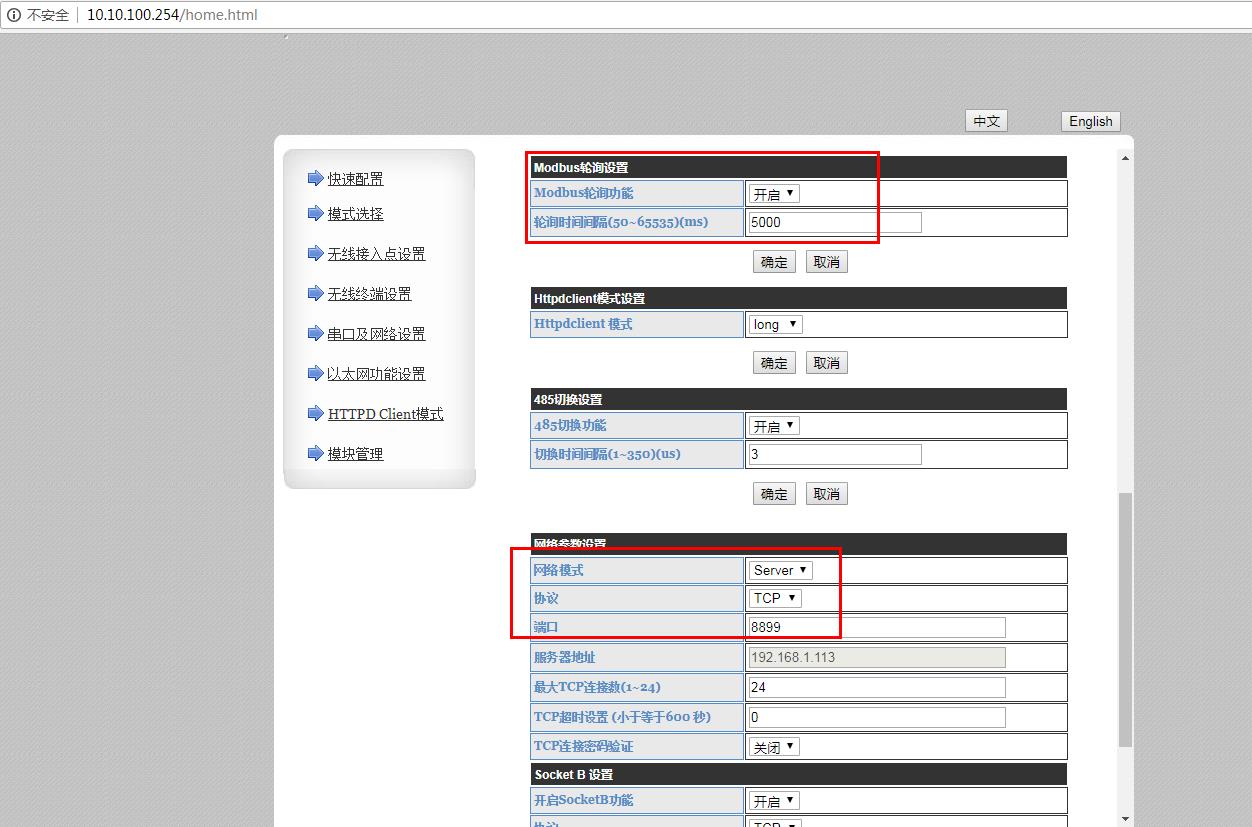

网页上设置AP模式，开启MODBUS TCP转MODBUS RTU模式。串口及网络设置，设置串口参数。MODBUS轮询设置开启，时间设置5000ms。网络模式设置TCP server，端口8899.

6、测试数据传输：

USR-DR404默认串口参数是57600，NONE，8,1

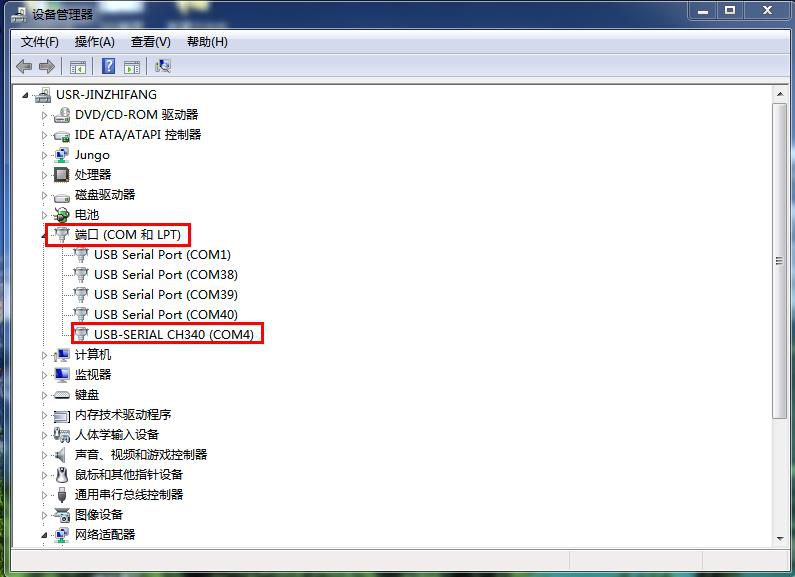

将USB-RS485串口线接电脑USB口，在电脑上设备经营器中，查看USB-RS485线的串口号，是COM4。

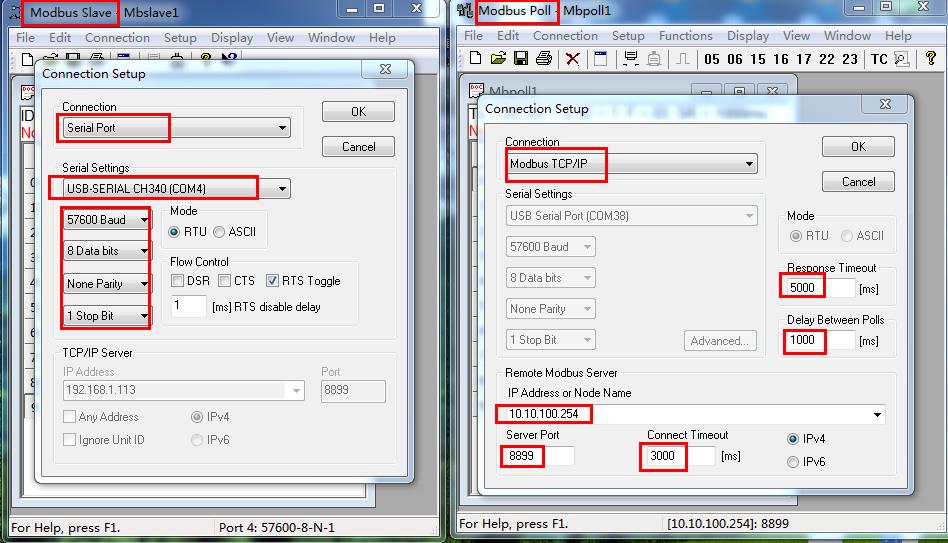

打开MODBUS SLAVE软件，用COM4打开，串口参数和DR404设置一致。

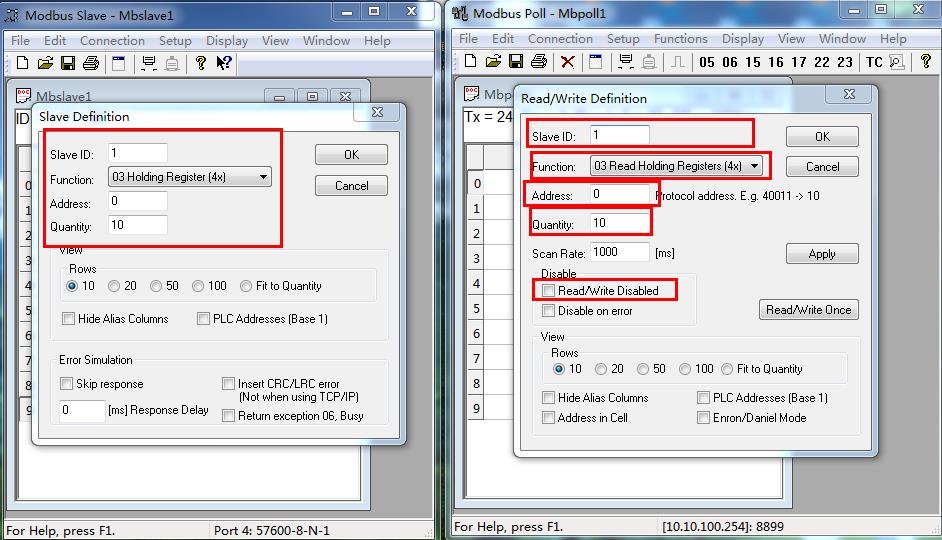

设置设备ID 1，寄存器起始地址0（十进制），寄存器地址数量10。

打开MODBUS POLL软件，设置MODBUS TCP，IP填DR404的IP 10.10.100.254，服务器的端口填8899。配置好3个时间参数。

SLAVE ID设置为1。用03读功能码。寄存器起始地址0（十进制），寄存器地址数量10。

点击连接。

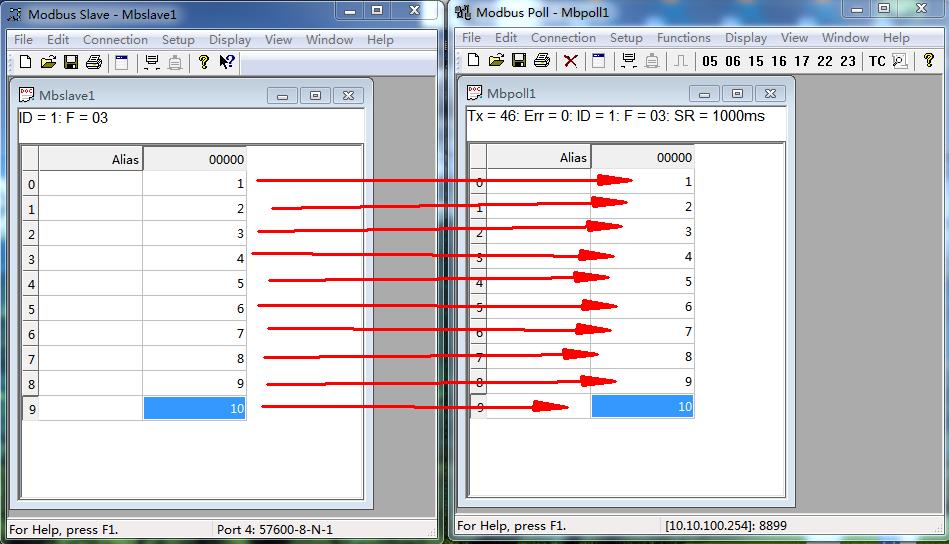

用MODBUS SLAVE软件改变数值，MODBUS POLL就可以读取到数据。
