USR-LG220 如何接入局域网进行通信

2019-11-19

硬件连接：lora网关LG220以太网口网线直连PC以太网口，LG220串口线直连LG206-L-C

所需资料：

一、206设置

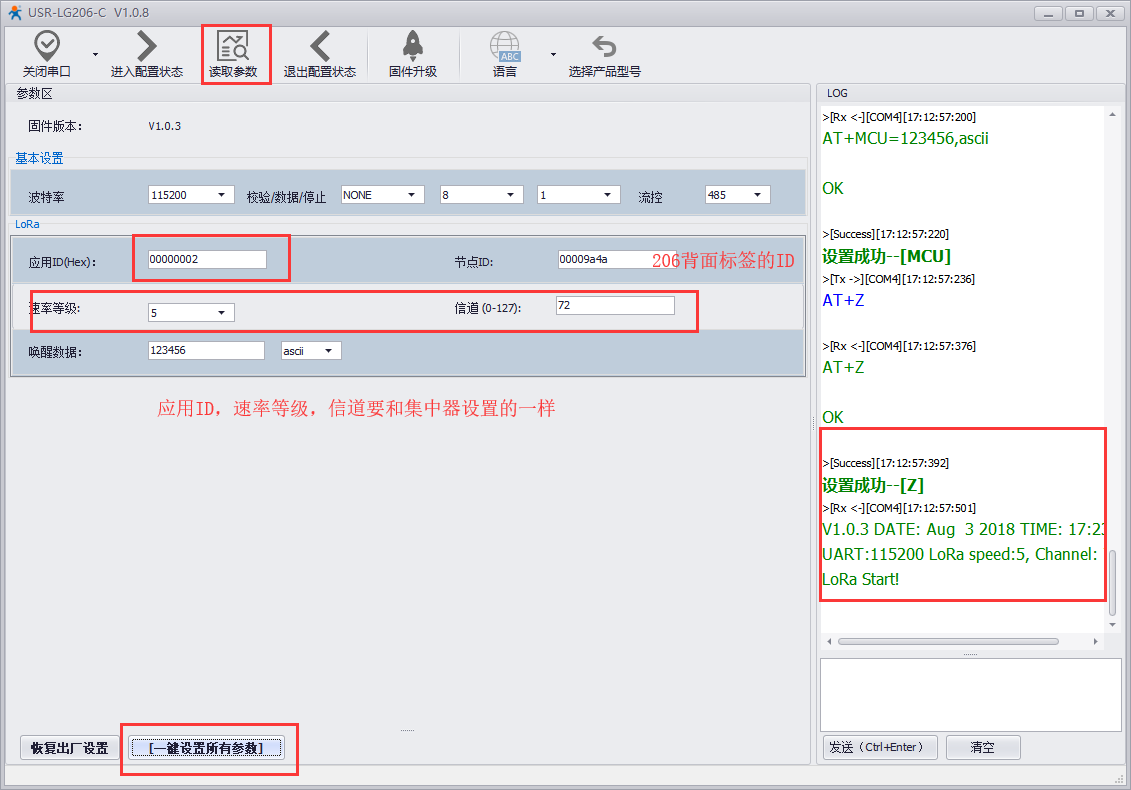

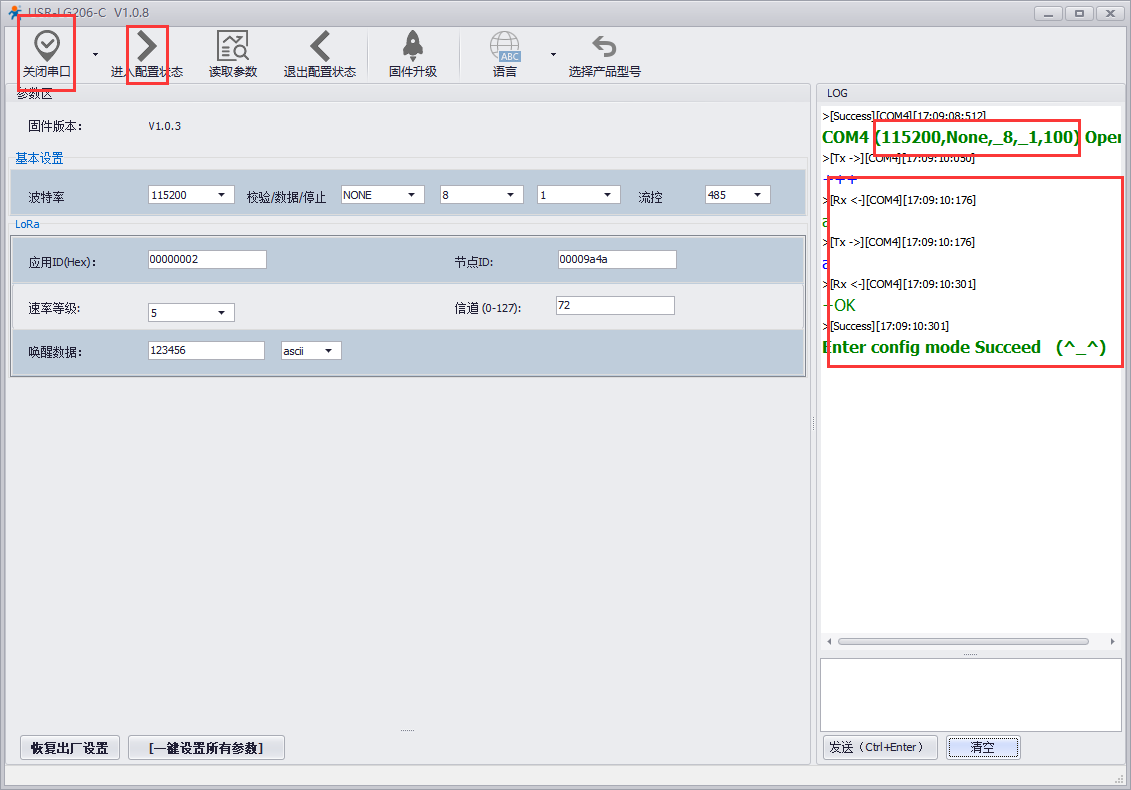

1、打开串口，进入配置状态，206-L-C默认参数：115200，N，8，1

2、点击读取参数，设置参数，保证应用ID（可设）,速率等级，信道要和集中器一样，节点ID在206背面的标签上。设置完成后一定不要忘一键设置所有参数。

二、集中器设置

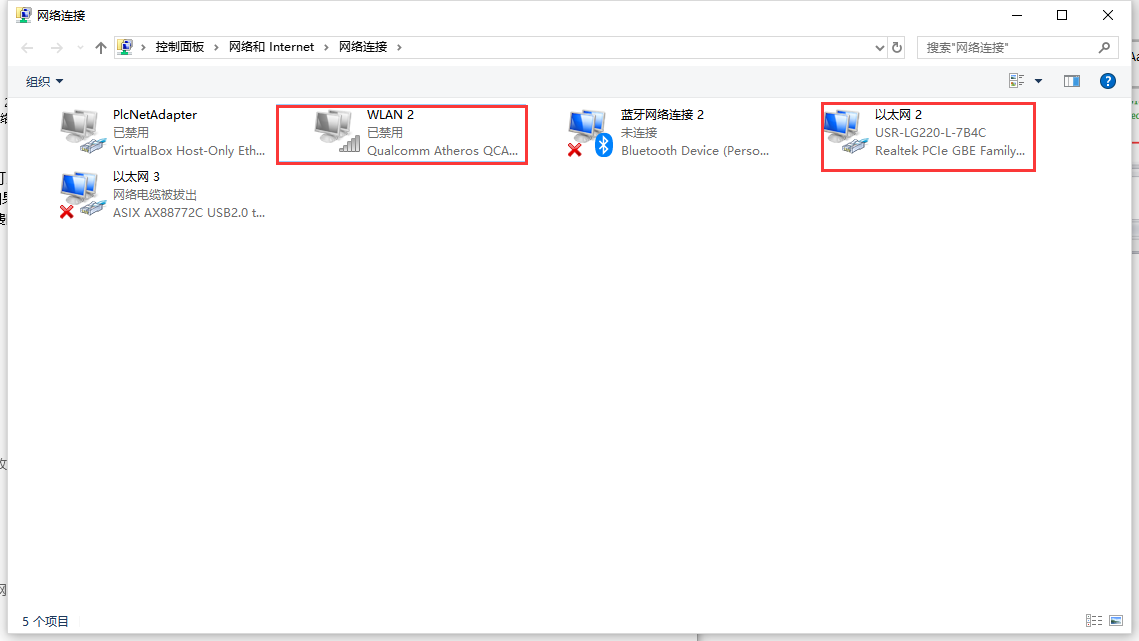

1、禁掉多于网卡，只留下本地连接。

2、进入集中器网页192.168.1.1，客戶名和密码都是root

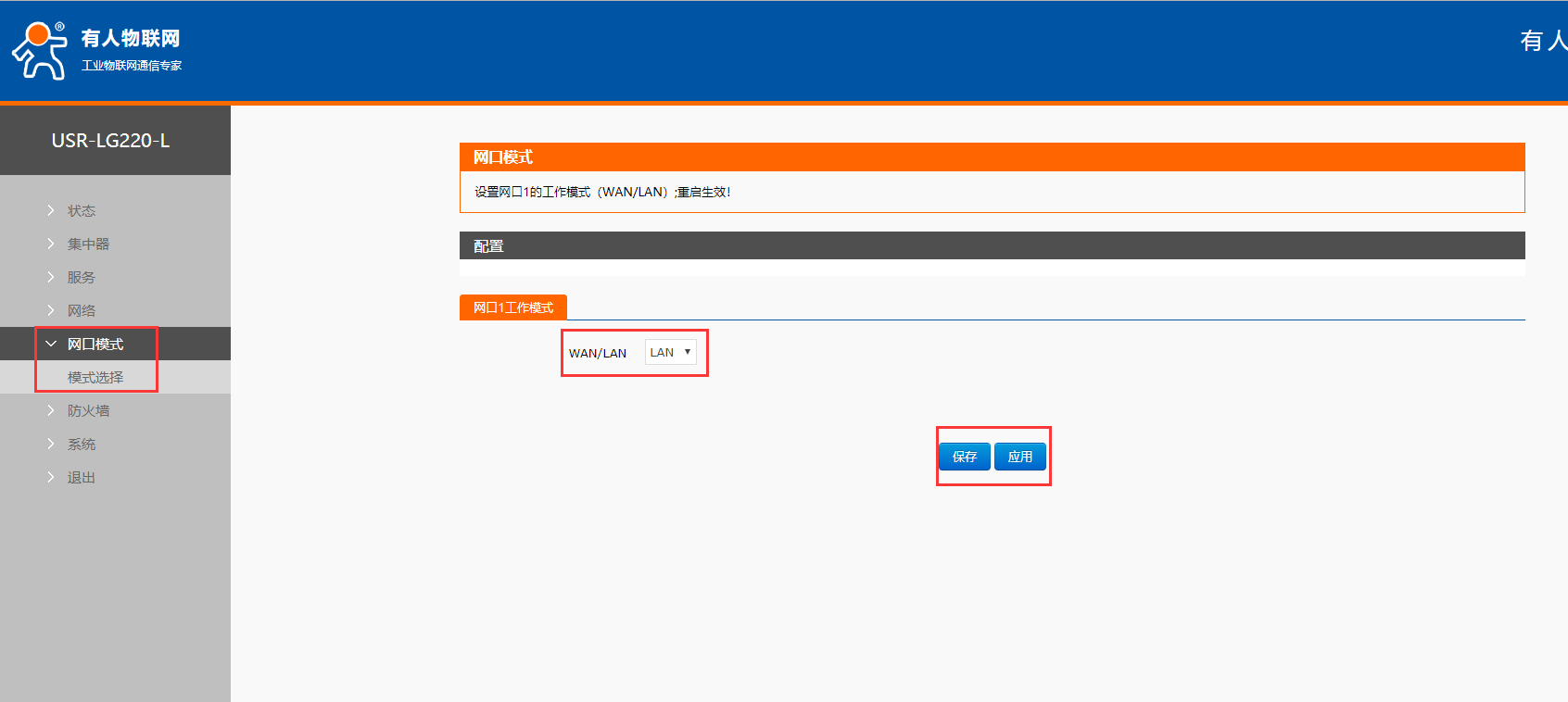

3、修改网口模式

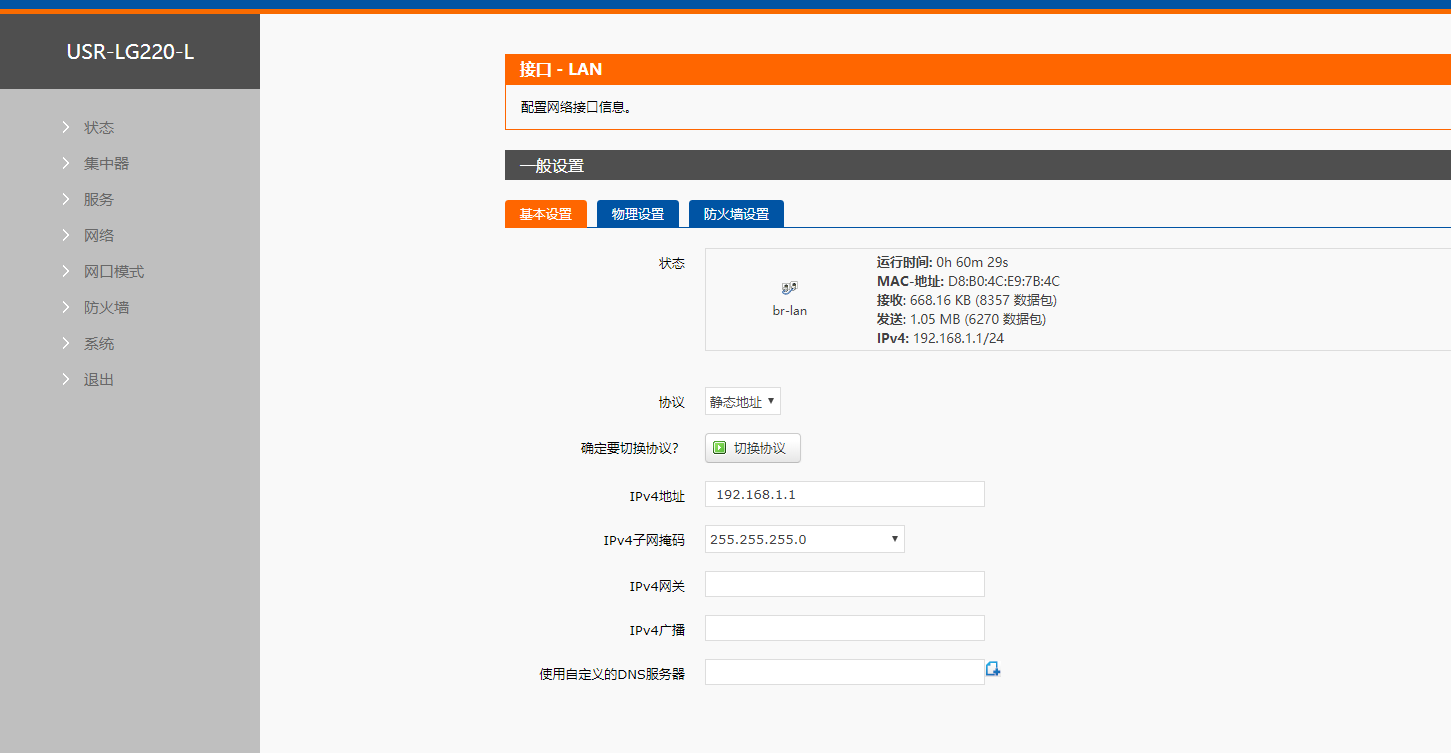

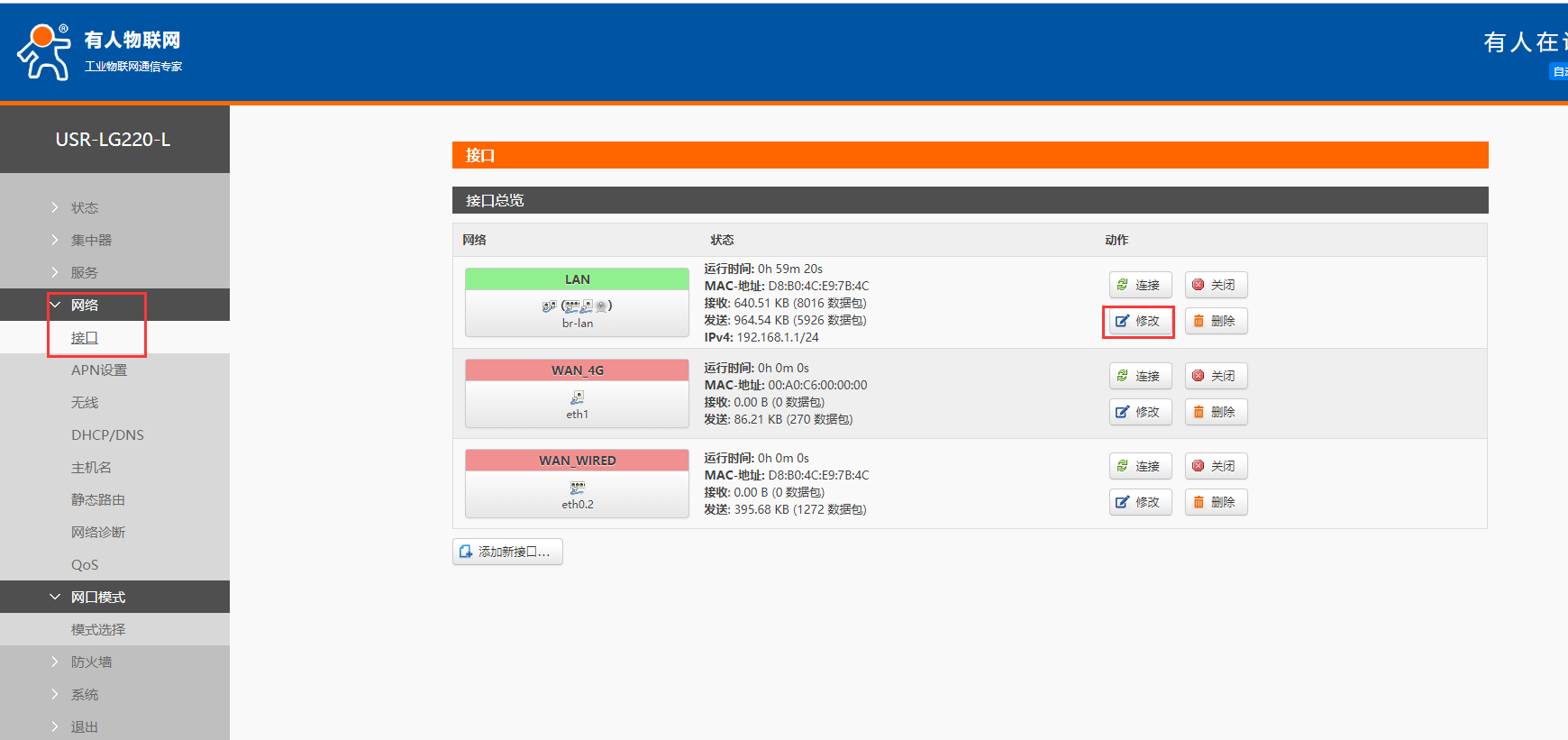

4、如果需要修改IP地址在网络接口，LAN位置进行修改

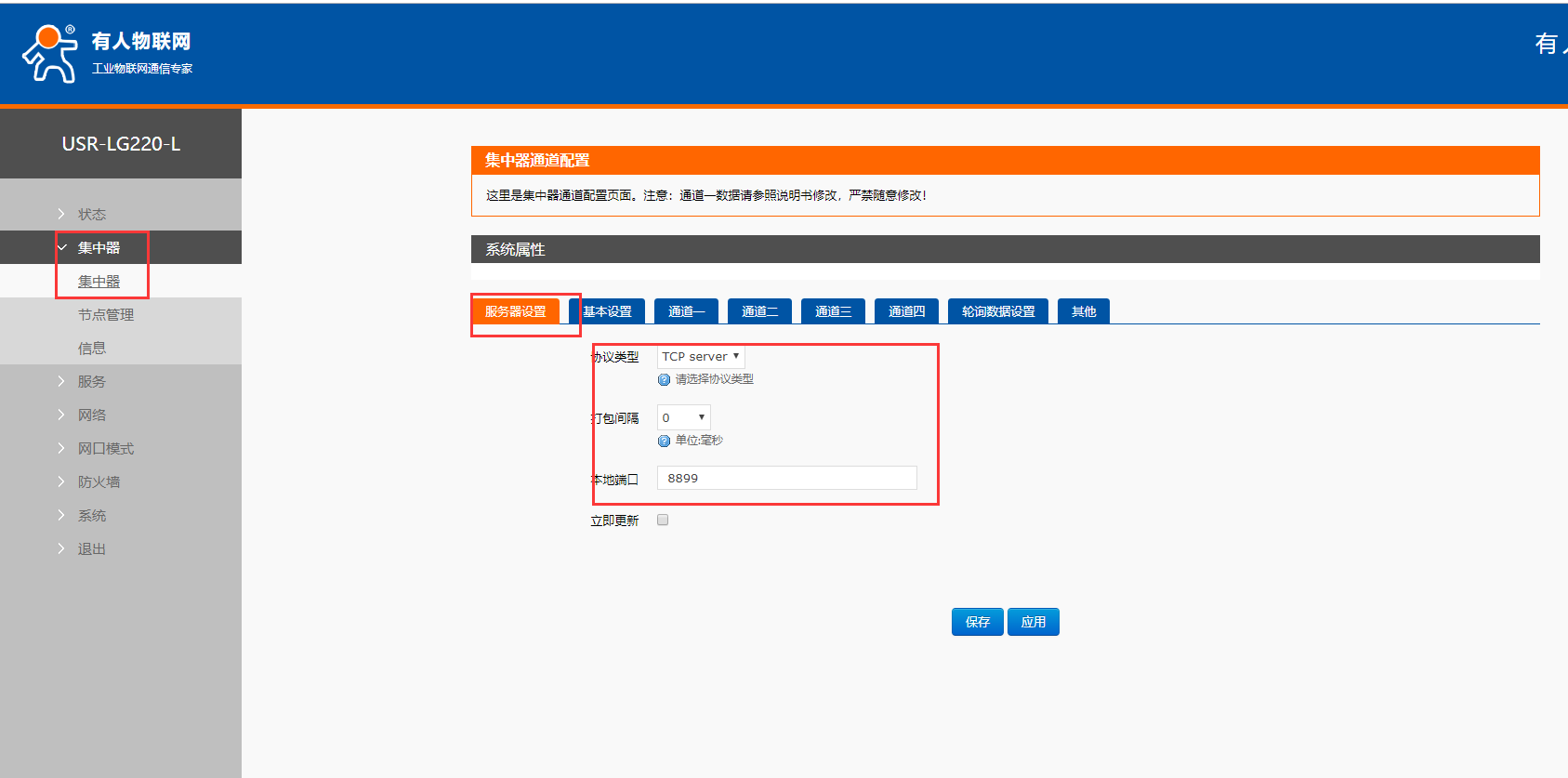

5、客戶可使用网页配置socket服务器相关内容，连接协议支持TCP client、TCP server和UDP。

服务器配置项包含：服务器 IP地址/域名、服务器端口，本例以TCP-Server为例，具体设置位置请参看下图：

? 协议类型：支持TCP client、TCP server和UDP

? 服务器 IP地址/域名：要连接的服务器IP地址或域名

? 服务器端口：要连接的服务器端口

? 本地端口：集中器作为Client第一次连接服务器时的初始端口号，如果后续断开重连，端口号为随机

? 打包间隔：即上传服务器数据包之间的时间间隔

6、设置集中器的应用ID，依次点击集中器，基本设置，应用ID（206设置的应用ID），设置应用ID和lora相同。最后保存应用。工作模式以节点主动上报为例。

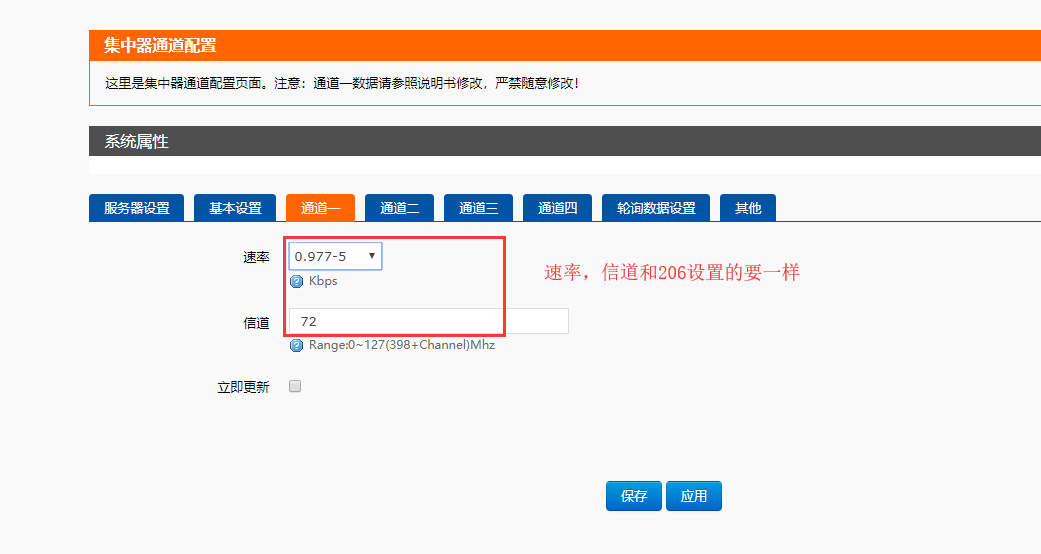

7、设置集中器的信道和速率，依次点击集中器，通道一设置速率和信道和lora相同，点击保存应用，通道二、三、四中设置的速率与信道各不相同，且都与通道一不同。

通道1是经营通道，节点成功入网前，需要把速率与信道配置的与通道1一致，通道1是接收lora节点申请入网数据的通道，当通道一接收到节点入网数据后，会把节点自动分配到通道二三四其中一个数据通道中，此时节点的速率信道配置会变为被分配的通道内的一致，数据是与数据通道交互，与经营通道无关了。

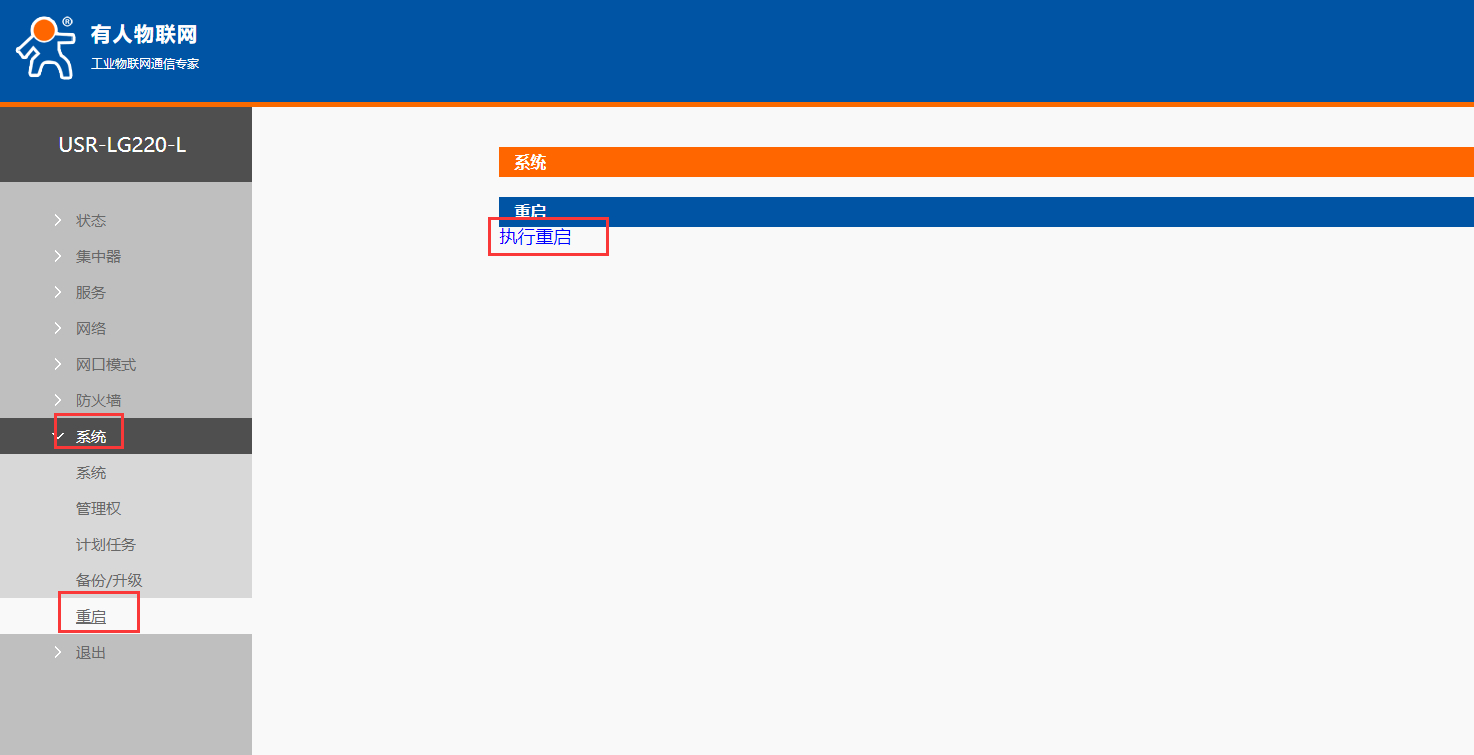

8、点击系统—重启，执行重启。

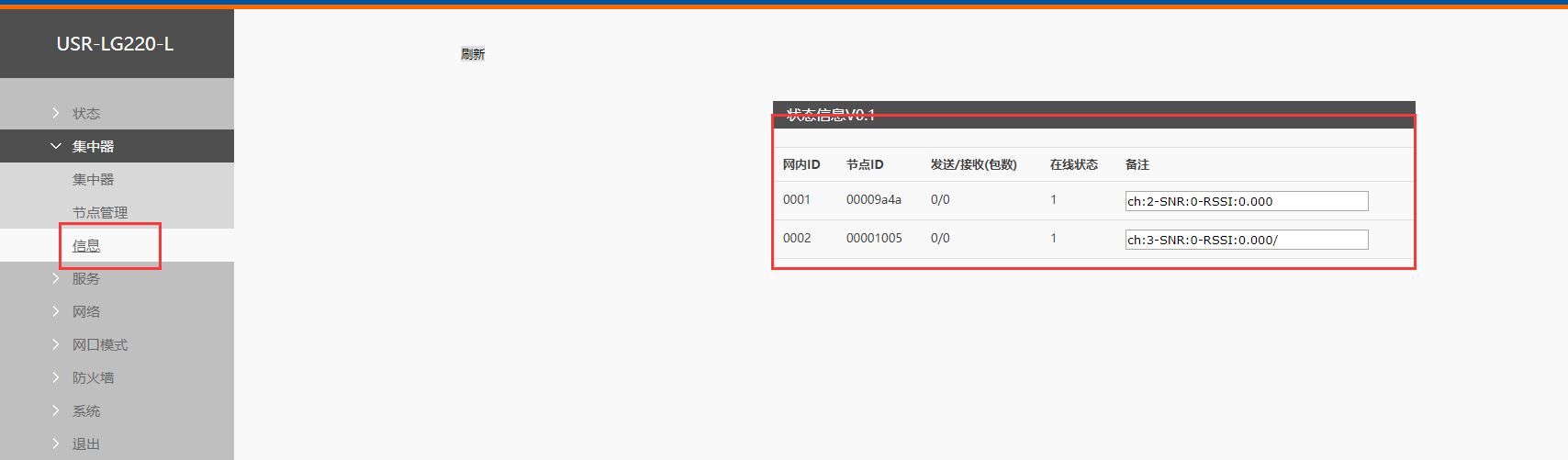

9、重启完毕登陆集中器在集中器—信息可参看加入的节点信息，串口助手会显示连接对象ip与端口号。

三、数据测试

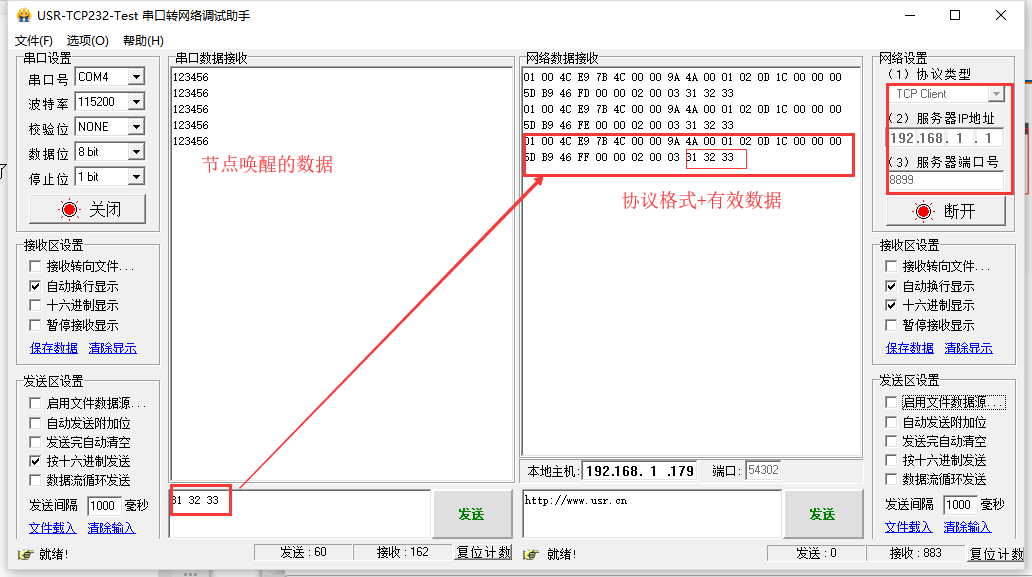

节点�？榇诮有』迫舜谕绲魇灾�，正确打开串口，节点会接收到唤醒数据，节点上报数据后，集中器根据协议格式向服务器上报数据，协议内容可阅读集中器说明书23页了解详情。
