LoRa系列加密传输

2019-10-16

TCP232-TES串口及网络调试助手软：http://www.usr.cn/Download/27.html

使用RS232串口线分别将LoRa数传终端A、B接入串口设备（以PC机代替），给LoRa数传终端装上天线，然后给LoRa数传终端上电。

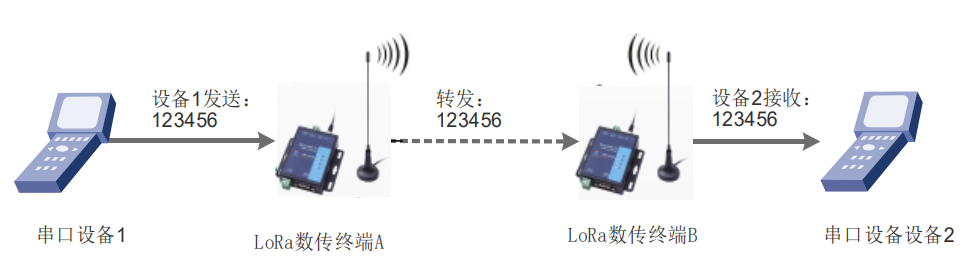

图1 硬件链接

3：LG206参数设置

实现点对点通讯发送方和接收方需满足 3 个条件： l

速率等级相同（SPD） l

信道一致（CH） l

目的地址相同（ADDR）或为广播地址（65535）

本例采用如下参数进行设置：

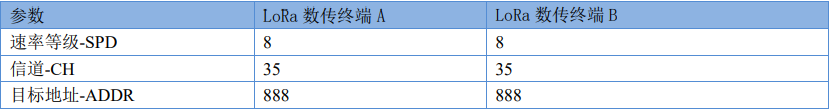

表 1 参数

打开LoRa设置软件（LG207和LG206-P选择同一个），依次点击打开串口(选择A、B对应的串口号，串口参数：115200,None，8,1,NFC)、进入配置状态、读取参数、配置上表中的参数、一键设置所有参数，关闭LoRa设置软件。

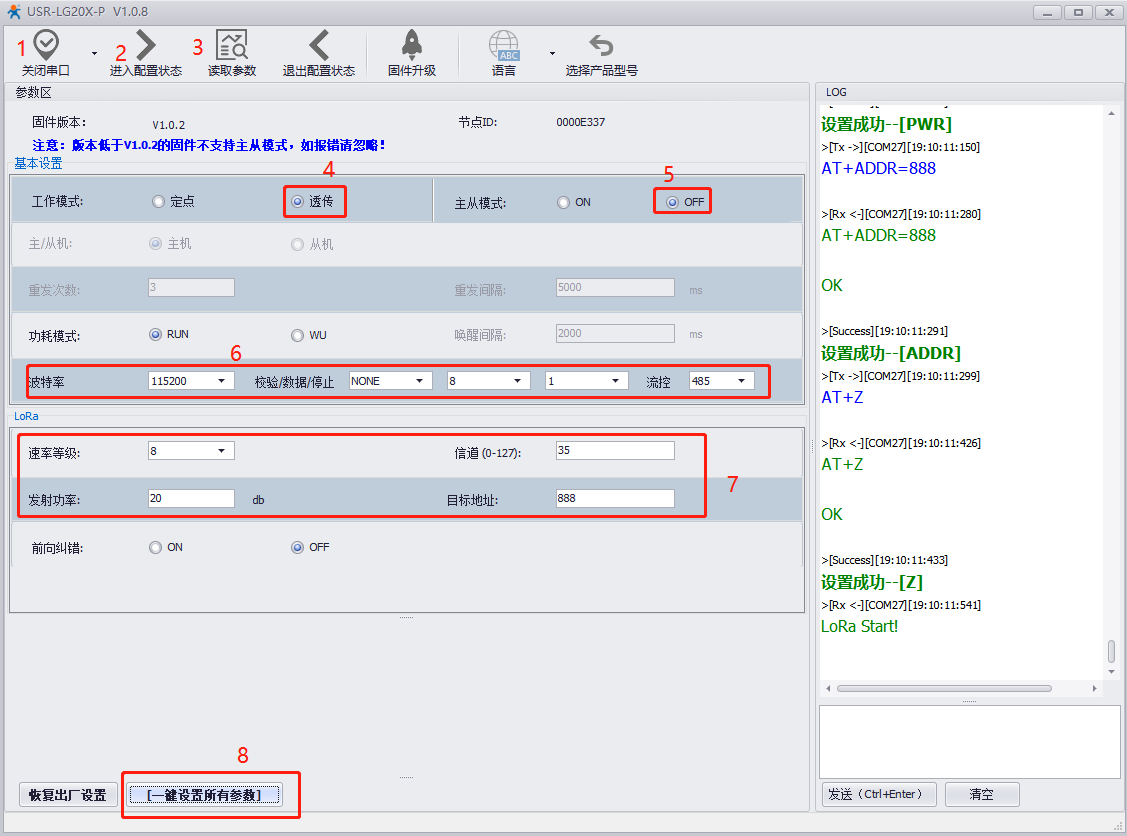

图2 参数设置

注：若提示设置失败，则重新点击“一键设置所有参数”，再次进行设置；当设置成功后想要再次进行参数修改，需要重新进入配置状态。

（3）启动两个USR-TCP232-Test（模拟串口设备1,2）分别连接LoRa数传终端A、B的串口，使用串口设备1发送数据串口设备2可接收数据（反之亦然），通信效果如下图所示：

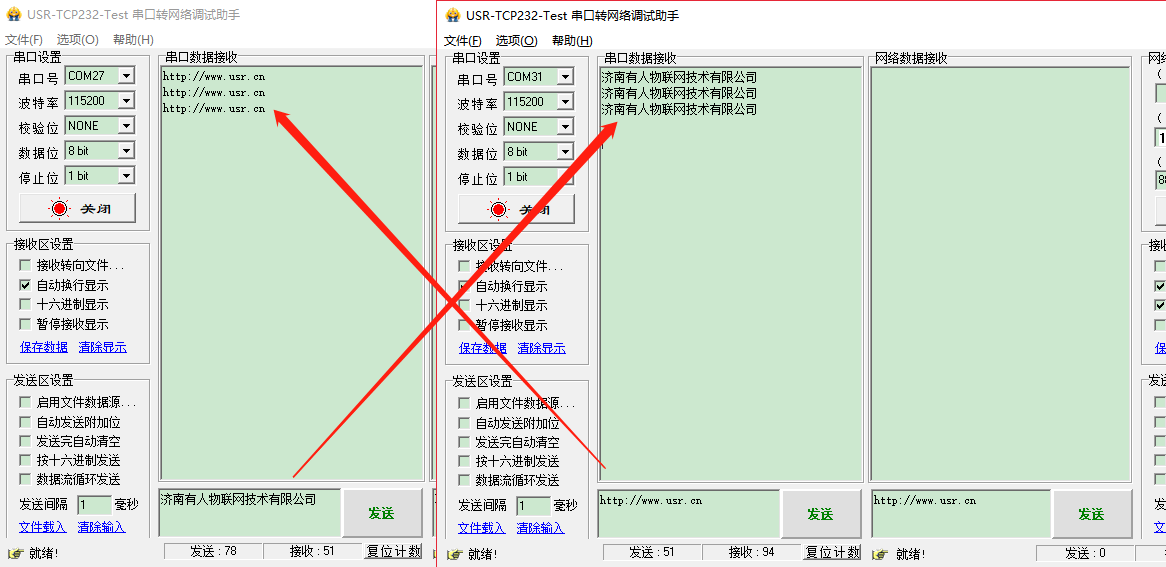

图3 数据透传

5、数据安全

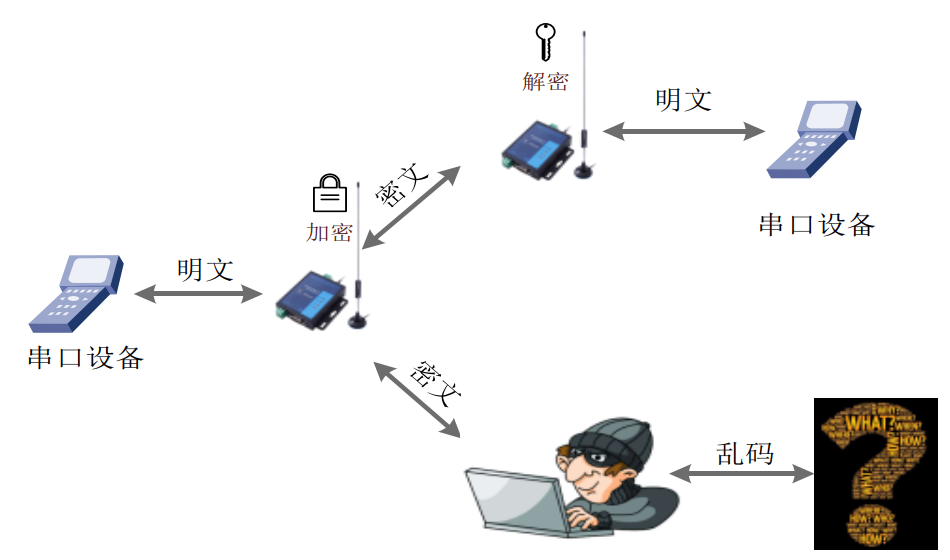

在数据传输环节对数据进行加密，使数据传输更加安全。加密字可通过 AT+KEY 进行设置，通信的产品都需要设置相同的加密字，为保障数据安全，此加密字只可设置不可查询。

加密字为16 字节 HEX 字符串 ?

例：AT+KEY=30313233343536373839414243444546

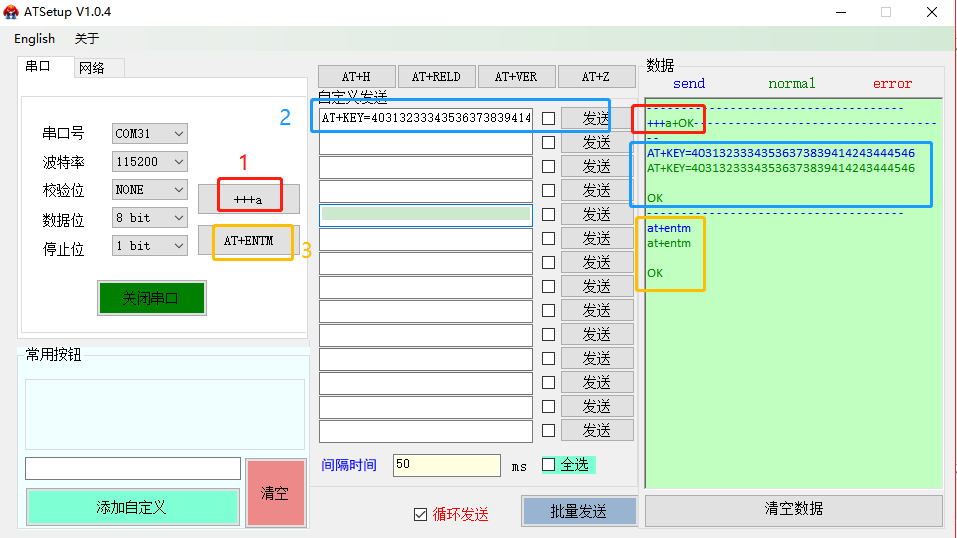

设置该指令可以使用串口调试助手配置：

1. 串口设备给�？榱⑺�“+++”，�？槭盏�“+++”后，会给设备发送一个‘a’。在发送“+++”之前的打包时间内不可发送任何数据。

2. 当设备接收‘a’后，必须在 3 秒内给�？榉⑺鸵桓�‘a’。

3. 模块在接收到‘a’后，给设备发送“+OK”，并进入“临时指令模式”。

4. 设备接收到“+OK”后，知道�？橐呀�“临时指令模式”，可以向其发送 AT 指令，指令会要加回车发送。

5.完成at指令配置后，串口设备给�？榉⑺椭噶�“AT+ENTM”。

6. �？樵诮邮盏街噶詈�，回显“+OK”，并回到之前的工作模式。?

也可以使用AT指令配置软件设置加密，软件下载地址：http://www.usr.cn/Download/690.html
