USR-WIFI232-B2 路由模式（STA N-Ver）

2019-10-11

测试目的：

测试�？榈�路由模式通信是否正常。

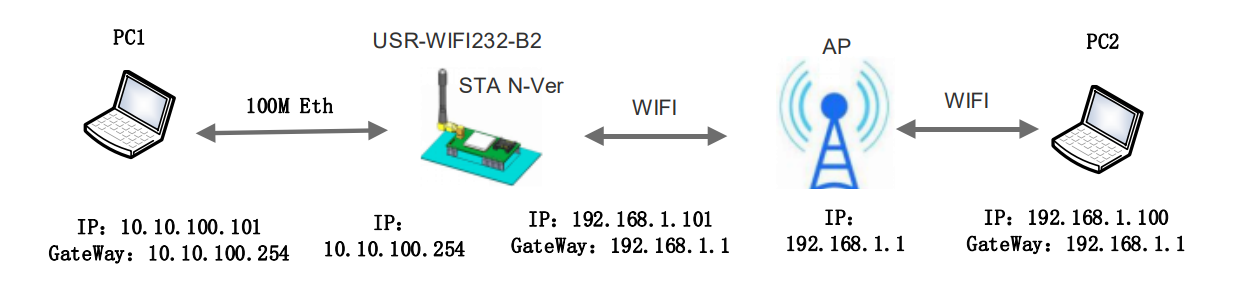

USR-WIFI232-B2 模块作为 STA（软件为 N-Ver），�？楣ぷ髟诼酚赡Ｊ�。�？榱� AP 后，从 AP 处获得 IP 地址（如图 192.168.1.101）。�？楸旧碜槌梢桓鲎油� 10.10.100.254），以太网接口上的设备由�？榉� 配地址（如图 10.10.100.101）。这样如图 PC1 处于子网内（NAT），所以从 PC1 发起连接，可以连到 PC2 （因为 USR-WIFI232-B2 工作在路由模式），但 PC2 不能主动连接到 PC1。

一、要下载的软件

　　说明书：http://www.usr.cn/Down/USR-WIFI232-B2_V1.0.4.pdf

　　设置软件：http://www.usr.cn/Download/514.html

测试软件：http://www.usr.cn/Download/27.html

二、测试

　　(1) WIFI串口服务器的参数：

　　WIFI串口服务器的初始参数：

· WIFI串口服务器默认的SSID为：USR-WIFI232-B2_XXXX：(XXXX是WIFI串口服务器MAC的后四位)

· WIFI串口服务器加密方式默认为：open，none;

· 客戶串口参数默认为：57600，8，1，None;

· 网络参数默认值：TCP，Sever，8899，10.10.100.254

· WIFI串口服务器本身IP地址：10.10.100.254

(2) 硬件连接

PC1通过网线连接B2，PC2与B2连接同样的的AP。

(3)关闭防火墙以及禁用无关网卡

按路径：控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

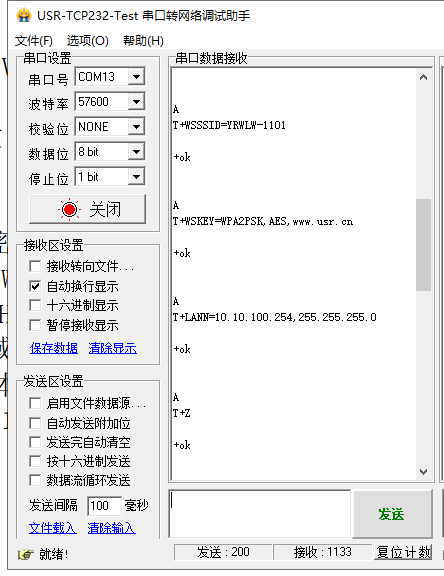

AT指令设置�？�：

(1) 设置�？槿砑姹疚� N-Ver AT+FVER=n

(2) 使能以太网接口 AT+FEPHY=on

(3) 恢复出厂设置，以使上述设置生效 AT+RELD 注意 AT+RELD 命令不会恢复上述设置。

(4) 设置�？槲� STA AT+WMODE=STA

(5) 设置�？橐勇酚傻� SSID 和密码（根据路由实际参数进行设置）示例：AT+WSSSID=USR-WIFI-TEST AT+WSKEY=WPA2PSK,AES,www.usr.cn

(6) 设置�？榫钟蛲问�，IP 地址（DHCP 网关）和子网掩码查询�？榇� AP 处获取到的 IP： AT+WANN 设置�？榫钟蛲问�，保证 LAN IP 地址不能与�？榇� AP 获得的 WAN IP 地址在同一网段，本例由于不在一个网段，因此可以不用设置，使用默认即可： AT+LANN=10.10.100.254,255.255.255.0（可选）

(7) 重启�？�，完成参数设置。

三、验证

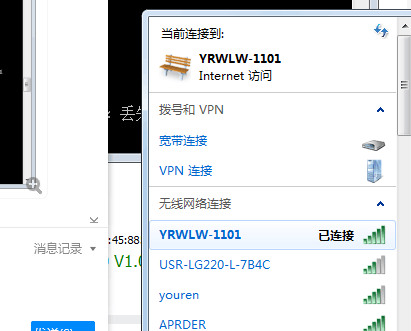

PC2与WiFi�？榱油桓鯳iFi

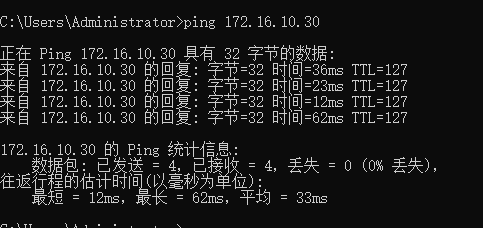

PC1去pingPC2成功

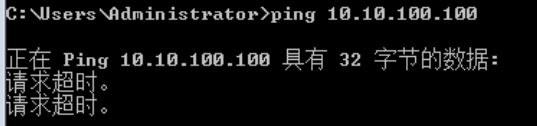

PC2pingPC1失败

四常用案例

　　(1) WIFI�？榇谕该鞔渖柚镁咛寤方�：http://www.usr.cn/Faq/15.html

　　(2) WiFi�？榱油馔衿鞯纳柚�方法:http://www.usr.cn/Faq/64.html

（3) WiFi高性能系列�？榧尤肫胀酚善鞯耐缟柚梅椒�:http://www.usr.cn/Faq/76.html

（4）借助高性能Wi-Fi�？槭迪諻i-Fi桥接功能：http://www.usr.cn/Faq/311.html
