WIFI串口服务器 USR-W600的基本通讯测试

2018-05-03

　　1、下载资料

　　设置软件：

　　2、测试

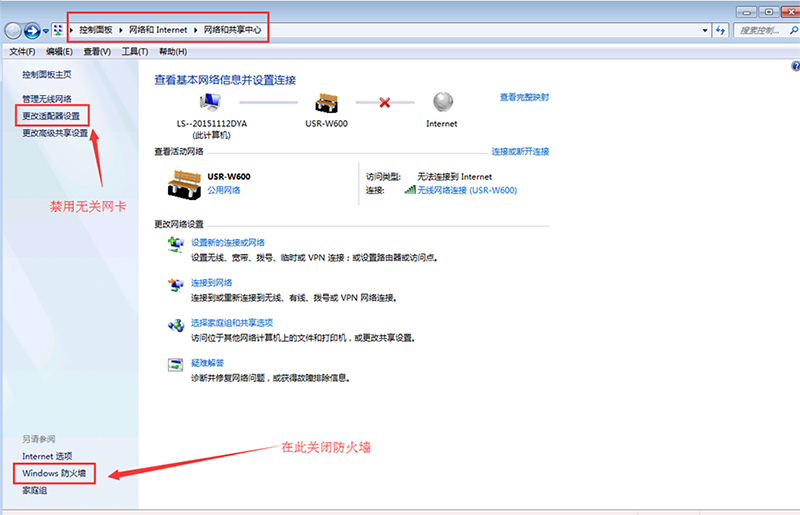

　　注意：在开始测试之前，一定要把电脑上的防火墙关闭，退出杀毒软件;在适配器设置中禁用本地网卡、VPN、虚拟机以及其他的网络设备。

　　1> 硬件连接：

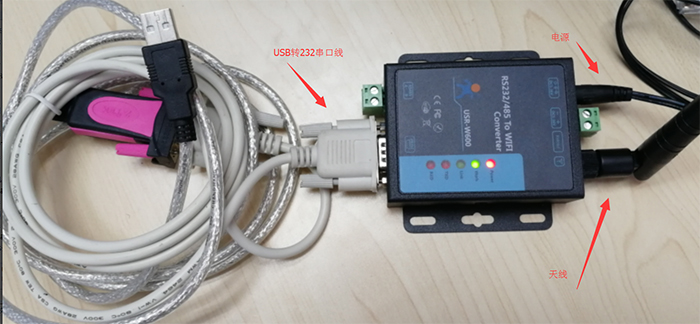

　　USR-W600(以下简称W600)接上供电电源，此时Power指示灯亮起;将W600的串口通过串口线(或者USB转232)接到电脑上，装上Wi-Fi天线，�？檎Ｆ舳�，work指示灯常亮。

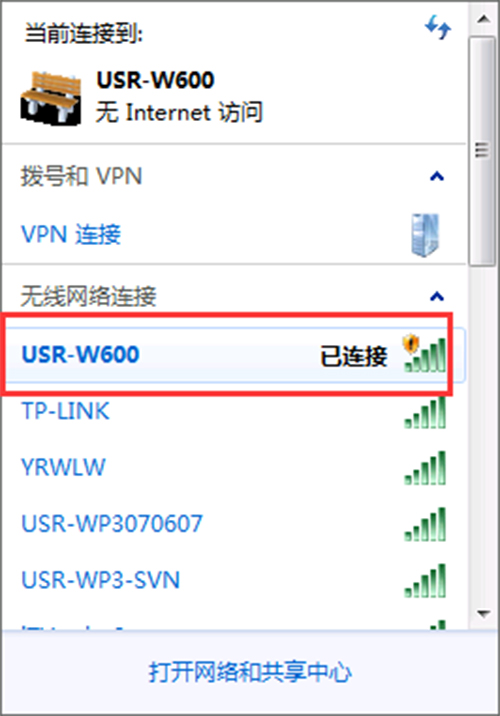

　　2> �？槌龀鲜茿P模式，电脑连接W600的Wi-Fi信号,有设备连到W600的Wi-Fi后，Link指示灯亮起。

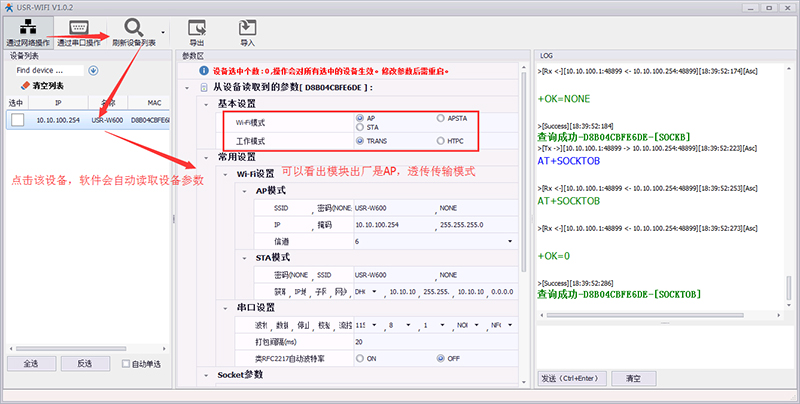

　　3> 打开设置软件，选择“通过网络搜索”-->“刷新设备列表”，就能够搜索到W600这个设备;可以在这个软件中根据实际应用修改W600的各种参数，这里我们只是做入门测试，就按照出厂默认的方式来测试。

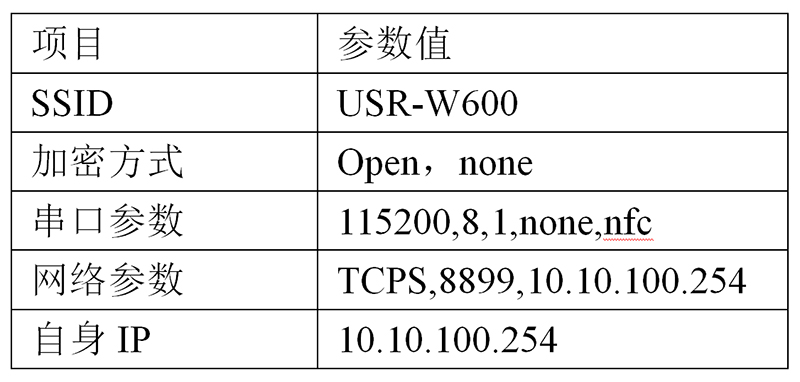

　　出厂默认参数：

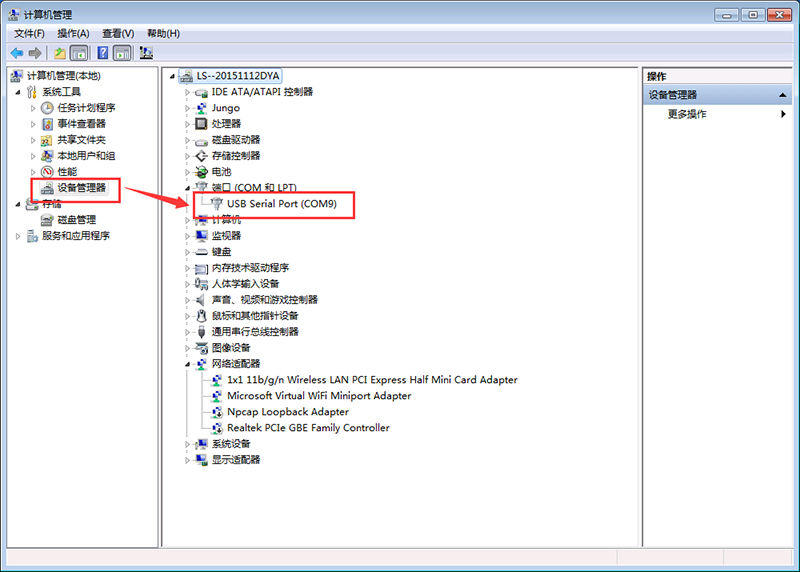

　　4> 查看W600在电脑上对应的COM号，在设备经营器中可以查看，这里是COM9

　　5> 打开串口转网络调试助手(简称小黄人)

　　串口设置端：选COM9,设置115200,N,8,1，打开串口

　　网络设置端：TCP client，服务器IP地址10.10.100.254，服务器端口号8899，连接

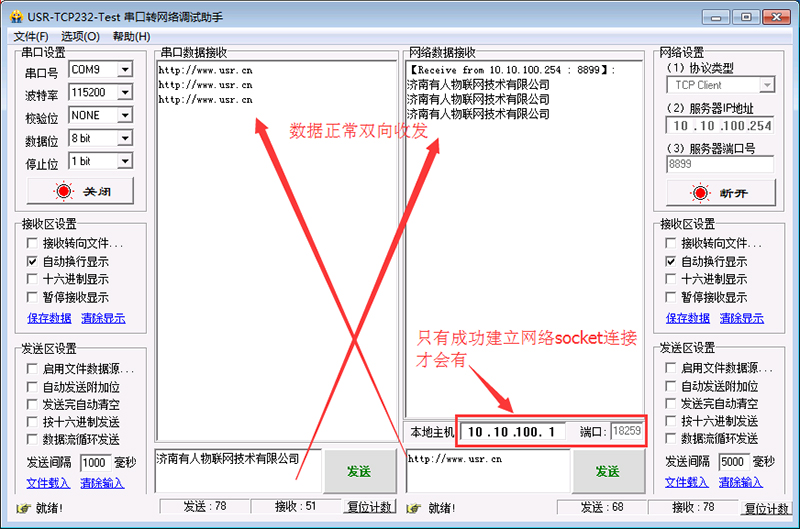

　　从下图可以看出，串口和网络端可以正常的双向数据收发

　　基本测试完成

　　说明：因为W600网络参数是TCP server，所以小黄人的网络端设置成TCP client，服务器的IP地址是W600的IP地址，端口号是W600的本地端口号。

　　3、W600协同虚拟串口进行数据传输(用虚拟串口测试，需要断开上面小黄人的网络连接)

　　虚拟串口下载：http://www.usr.cn/Download/31.html

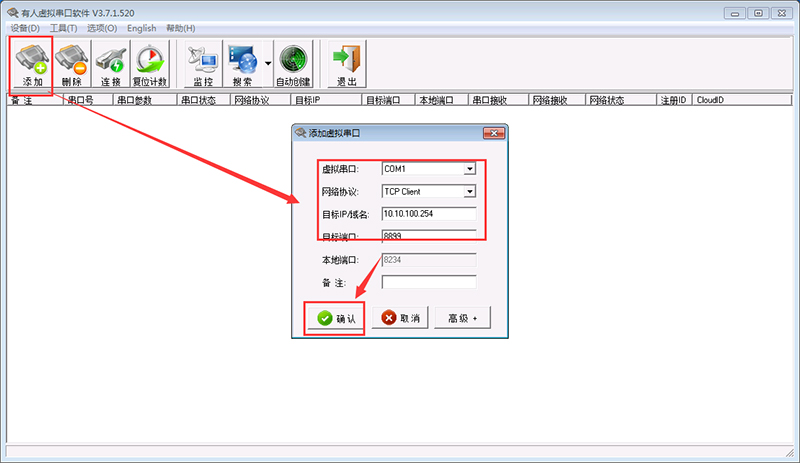

　　1>添加虚拟串口，网络协议TCP client，服务器IP地址10.10.100.254，服务器端口号8899，确认

　　注意：虚拟串口的参数和上面小黄人的网络端设置是一致的，所以虚拟串口和小黄人的网络端不能同时使用，否则会出现冲突，导致数据不能正常传输。

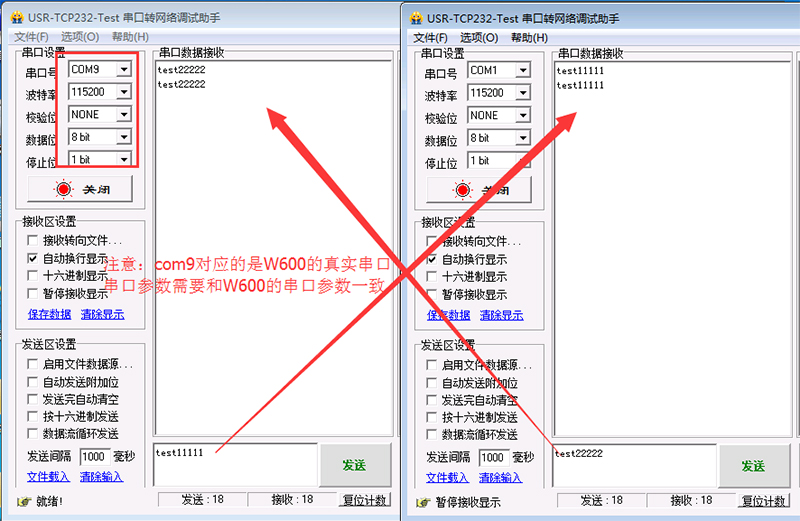

　　2> 打开两个小黄人，或者其他的串口调试软件也可以的
