WH-LTE-7S1-GN蓝牙透传示例-iphone

一、资料下载

WH-LTE-7S1-GN说明书官网下载链接：/Download/1104.html

WH-LTE-7S1-GN规格书官网下载链接：/Download/1106.html

WH-LTE-7S1-GN硬件设计手册下载链接：/Download/1105.html

USR-Cat-1系列AT指令集官网下载链接：/Download/1002.html

WH-Cat-1系列产品选型手册下载链接：/Download/1285.html

二、硬件连接

1、所需物品

WH-LTE-7S1-GN产品1台

SIM卡1张

USR-7SX-EVK 1个

5V/12V电源适配器1个

天线1根

USR-RS232串口线1条

笔记本电脑1台

2、硬件连接

WH-LTE-7S1-GN的232串口接USB-RS232串口线到电脑USB口，然后产品接5V/12V电源适配器上电。

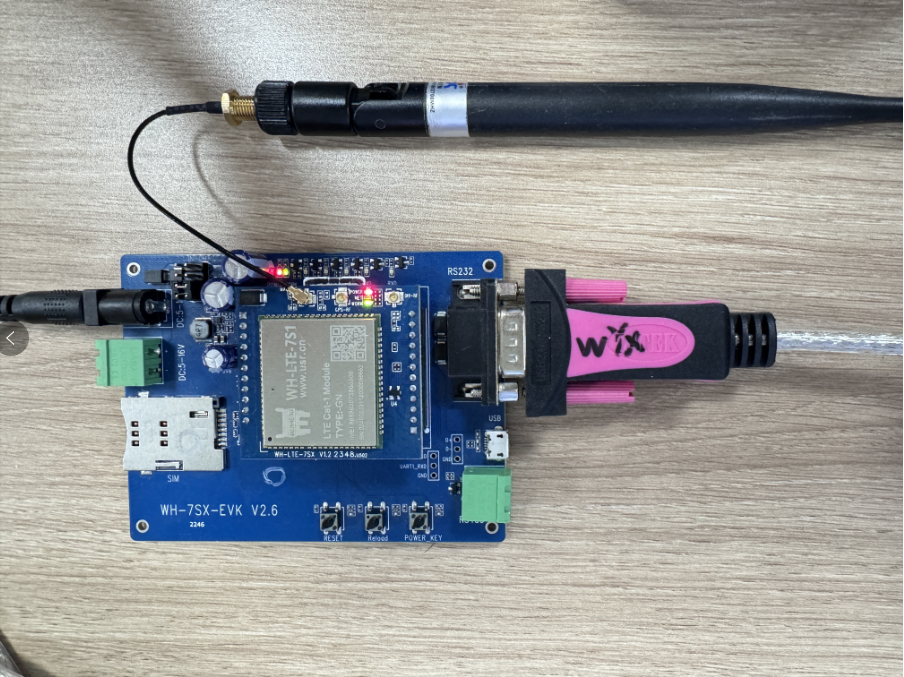

EVK硬件连接框图：

三、产品参数设置

1、WH-LTE-7S1-GN参数配置

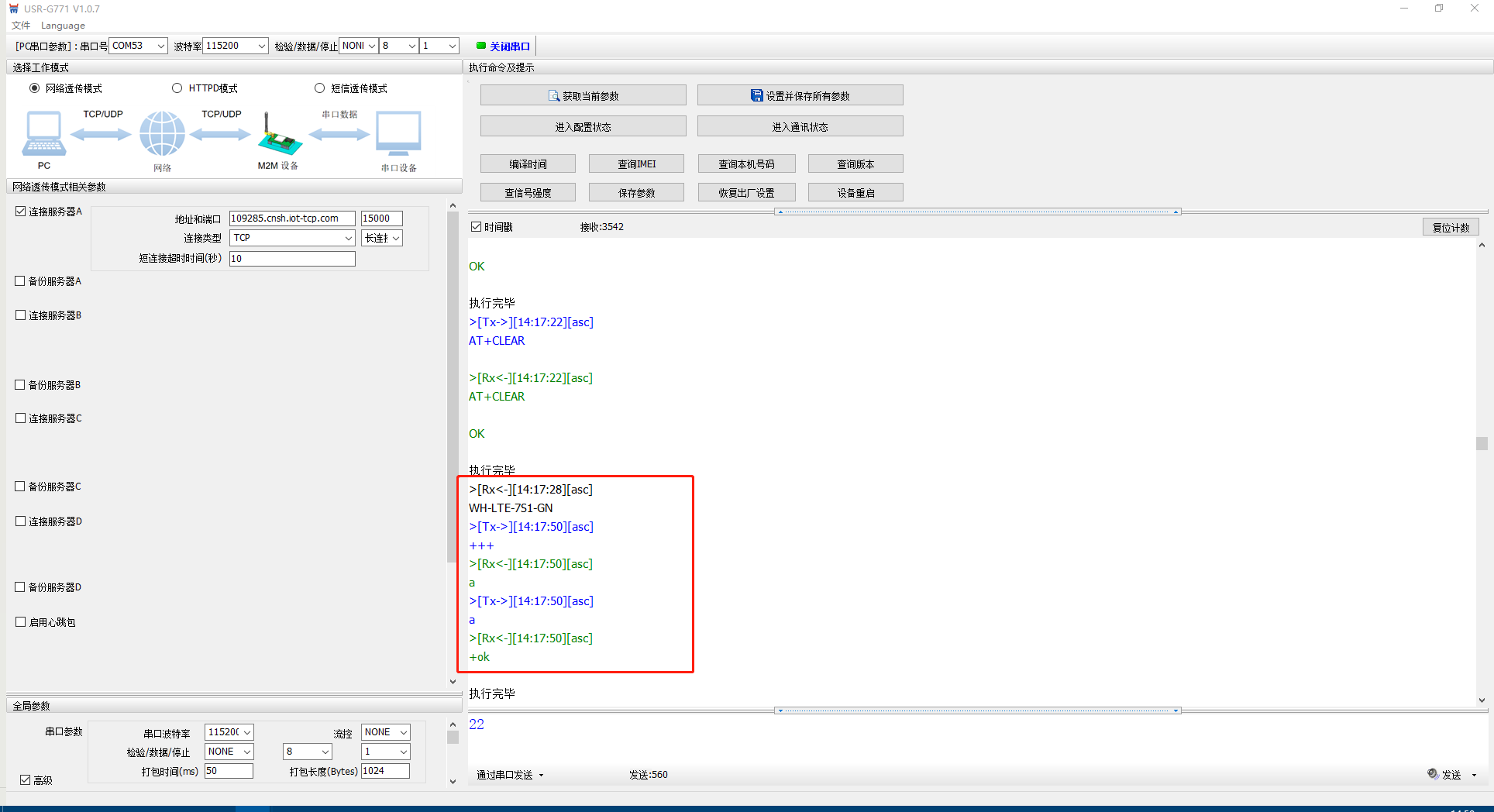

打开设置软件，选择对应的串口号、波特率、校验位、数据位、停止位，默认串口参数：115200/N/8/1,进入配置状态，返回+++ok说明进入配置状态成功。

注：AT指令后面需要加回车换行。

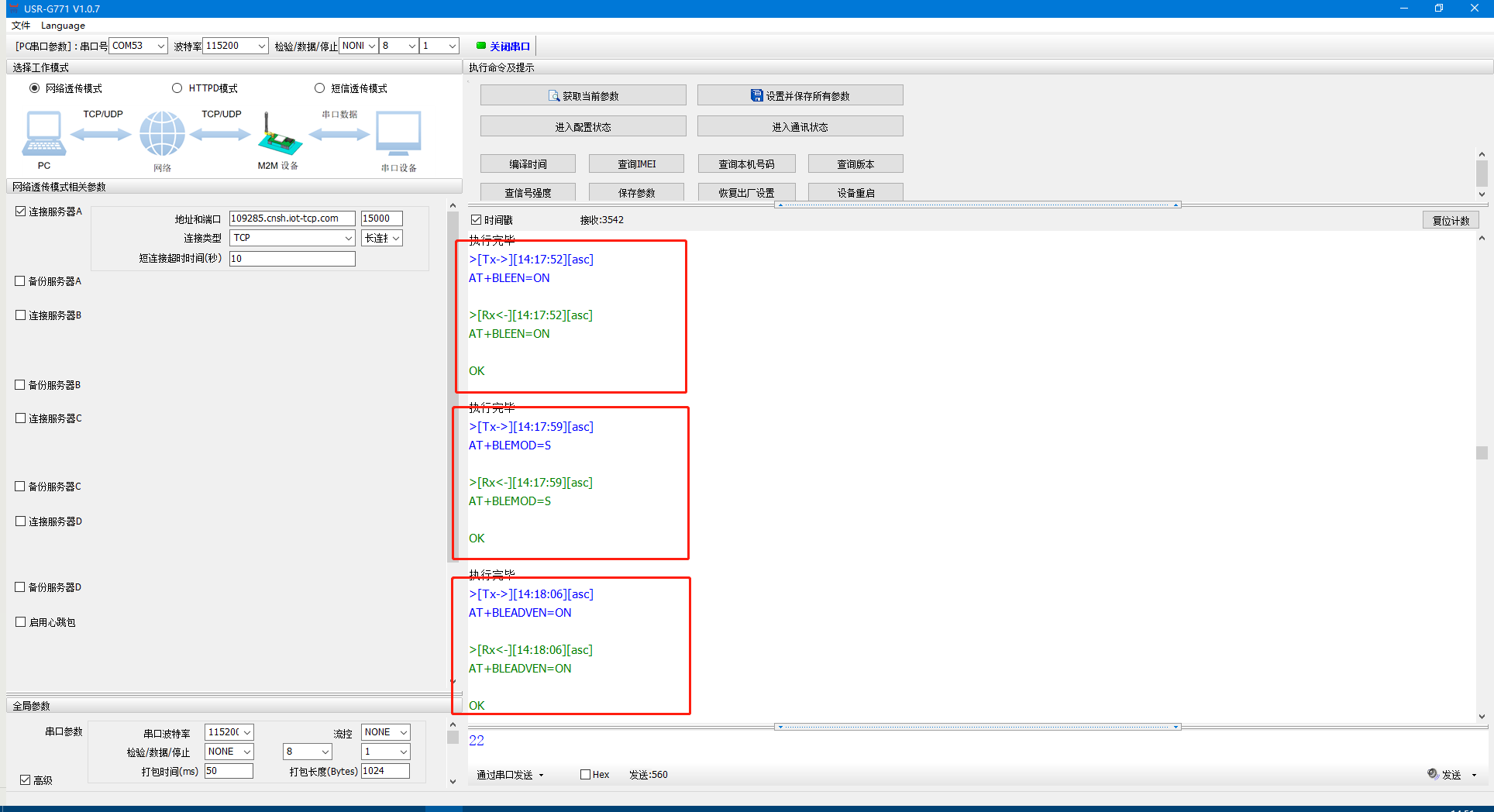

2、开启蓝牙使能：AT+BLEEN=ON

3、设置蓝牙模式为从机：AT+BLEMOD=S

4、开启蓝牙广播功能：AT+BLEADVEN=ON

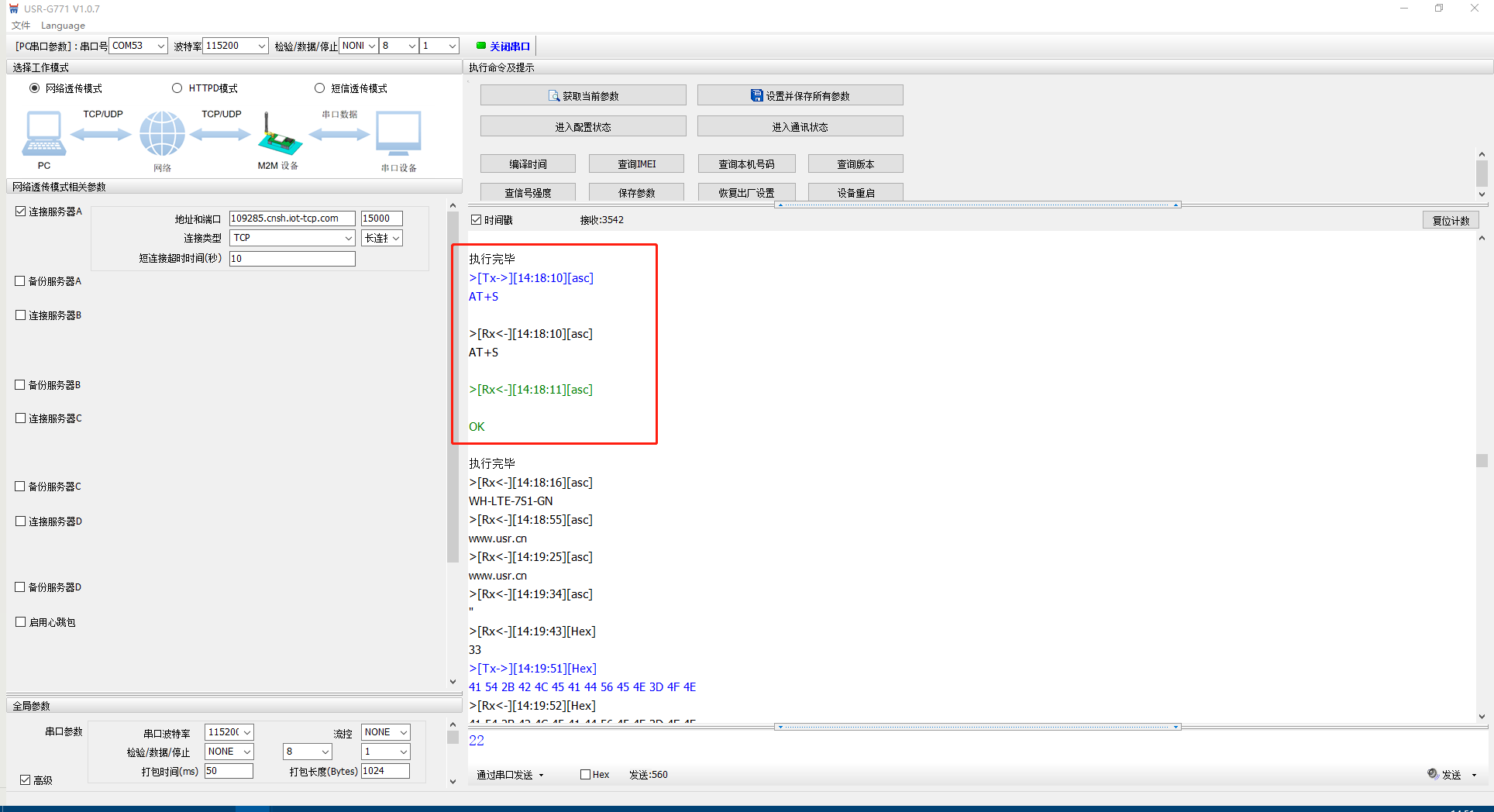

5、保存参数，重启�？�: AT+S

四、蓝牙APP配置

注：①WH-LTE-7S1-GN 支持蓝牙 BLE 4.2，客戶可以使用该�？樽魑堆来踊惺菔辗�。模块默认出厂模式为从设备模式，可以使用手机等主设备直接进行搜索，暂不支持主机模式。

②蓝牙不支持高频数据传输，传输速率最大 100Bytes/100ms,单包数据最长190 字节。

1、从手机商城下载蓝牙调试助手

2、下载完成打开，并下拉搜索到WH-LTE-7S1设备，点击进行连接

五、功能或数据调试

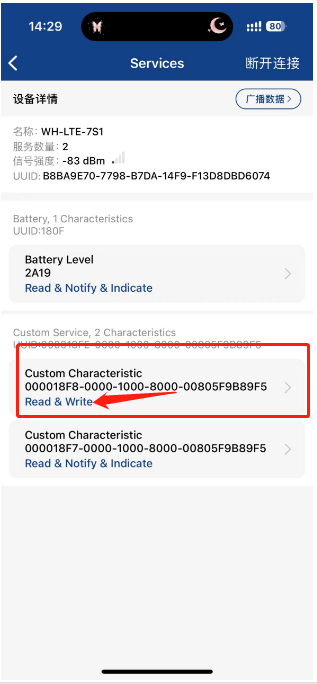

1、点击Read&Write进入

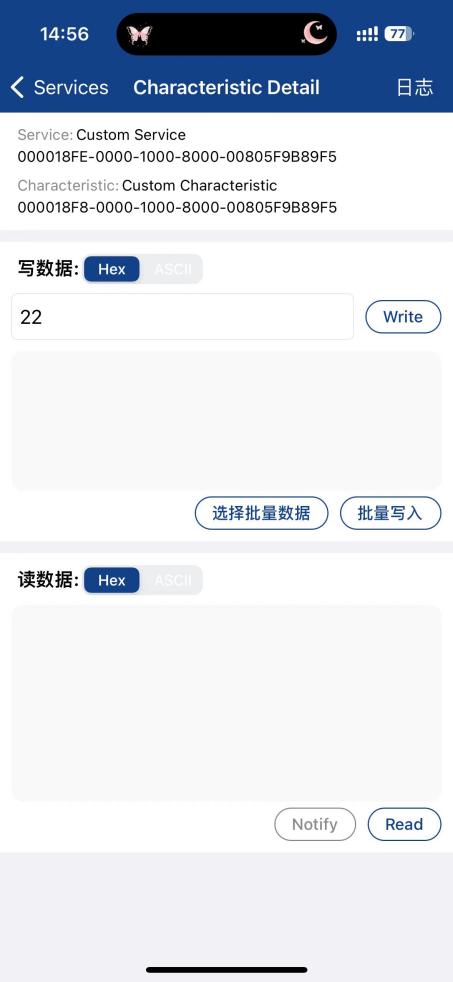

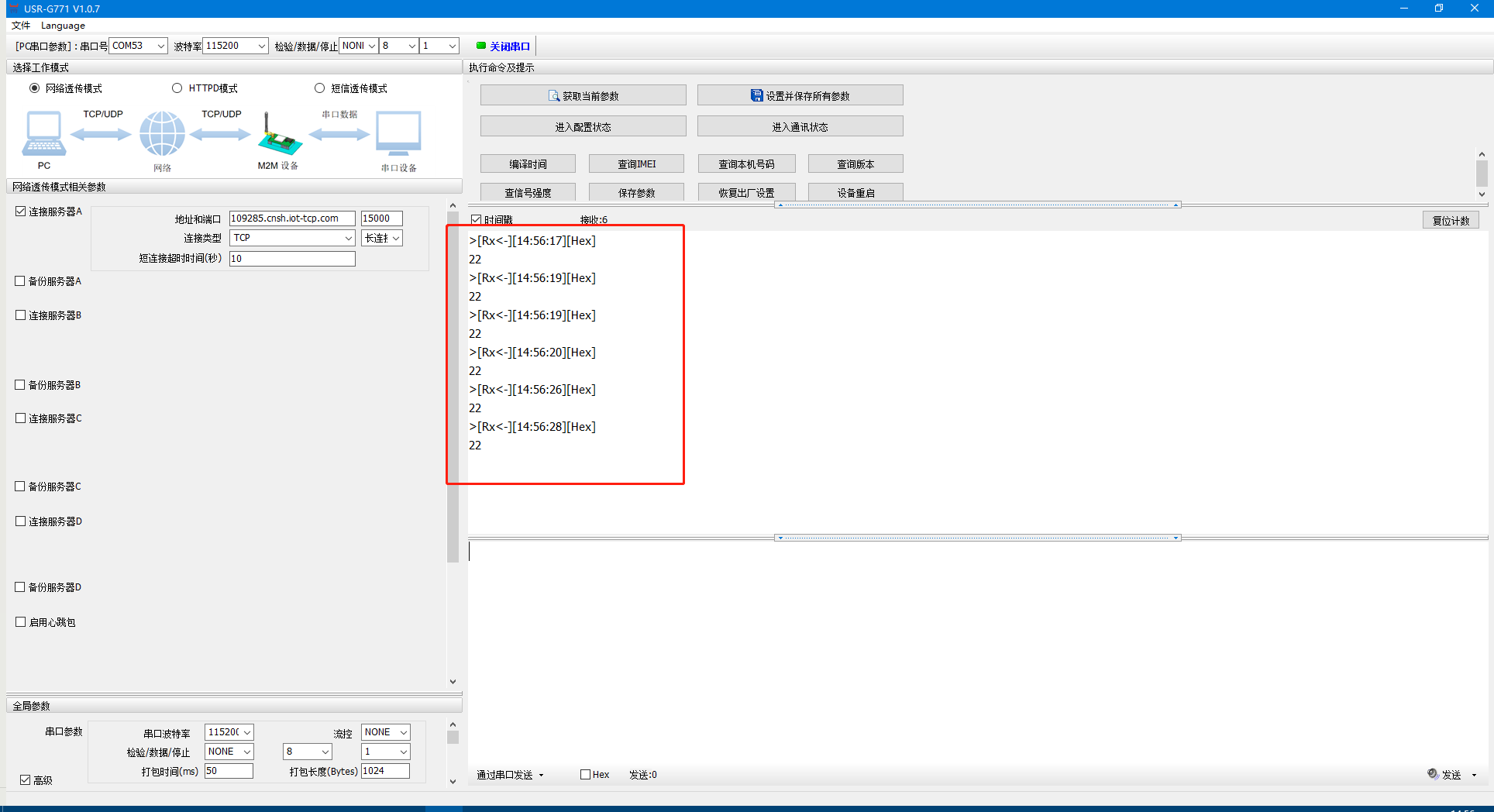

2、写入数据并发送，即可看到�？榻邮盏降氖�。

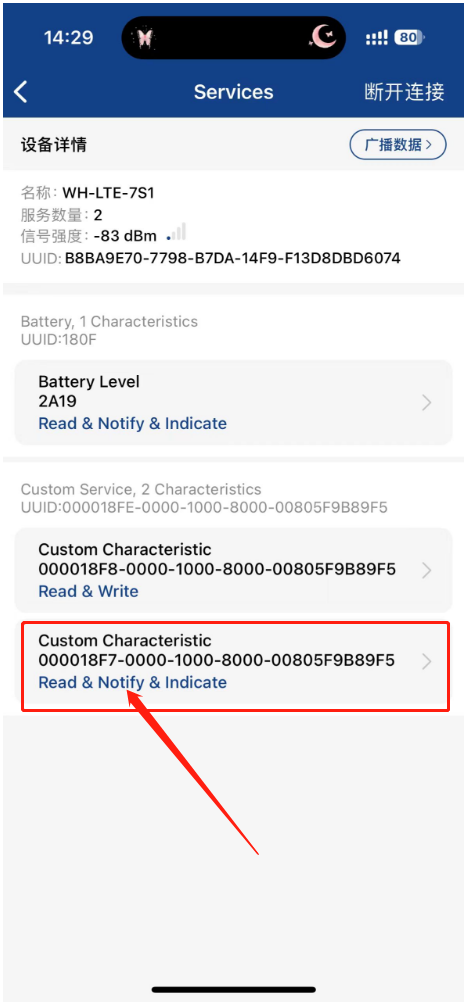

3、点击Read&Notify&indicate进入

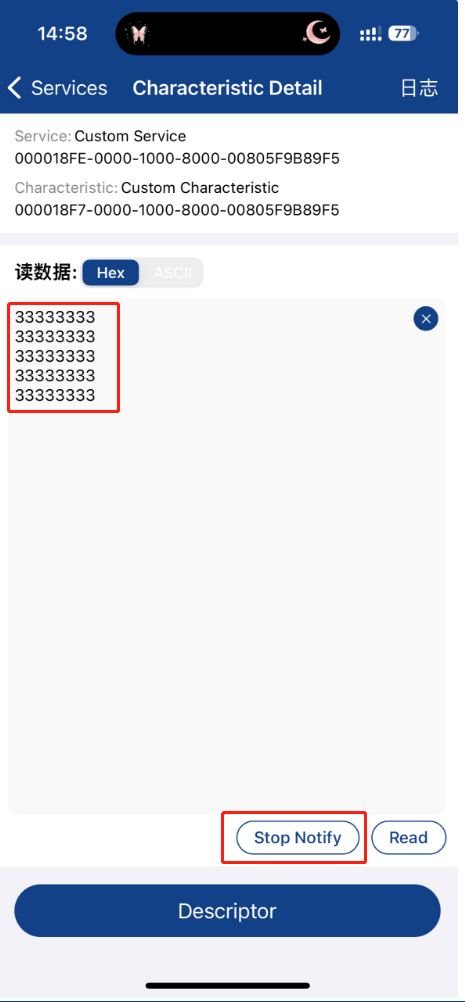

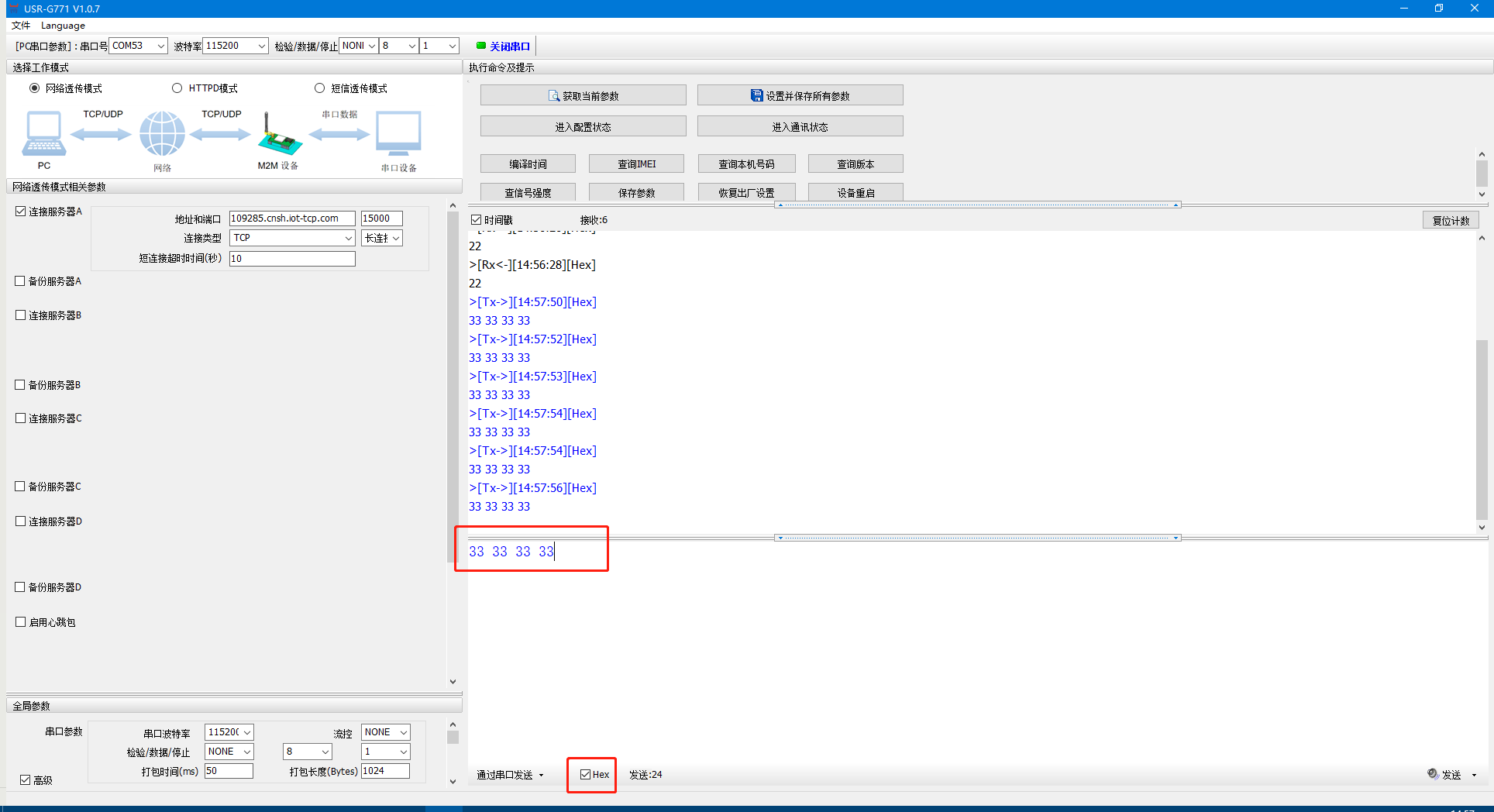

4、�？楦堆繟PP发送数据

注意：只有WH-LTE-7S1-GN和WH-GM5TF、WH-G401T系列支持蓝牙，其他型号概不支持。且同时有Notify和Write才可以接收和发送。顾客可自行下载其他蓝牙APP。

编写人：王玉雪 编写日期：2024-06-14

审核人：金志方  审核日期：2024-07-04

订正版本：V1.0 订正内容：初稿
