一、资料下载

USR-G776-GNSS 软件设计手册官网下载链接：/Download/807.html

USR-G776-GNSS 说明书官网下载链接：/Download/806.html

USR-G776-GNSS 规格书官网下载链接：/Download/808.html

USR-G776-GNSS 设置软件官网下载链接：/Download/1121.html

二、硬件连接

1、所需物品

USR-G776-GNSS 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

SIM卡 1张

笔记本电脑 1台

2、硬件连接

USR-G776-GNSS 的485串口接USB-RS485串口线到电脑USB口，接上4G天线和GNSS定位天线,然后产品接12V电源适配器上电。

电脑打开设置软件。

三、产品参数设置

1、galaxy银河国际云平台参数设置

登录galaxy银河国际云平台：https://account.usr.cn/#/login?type=mp_scada

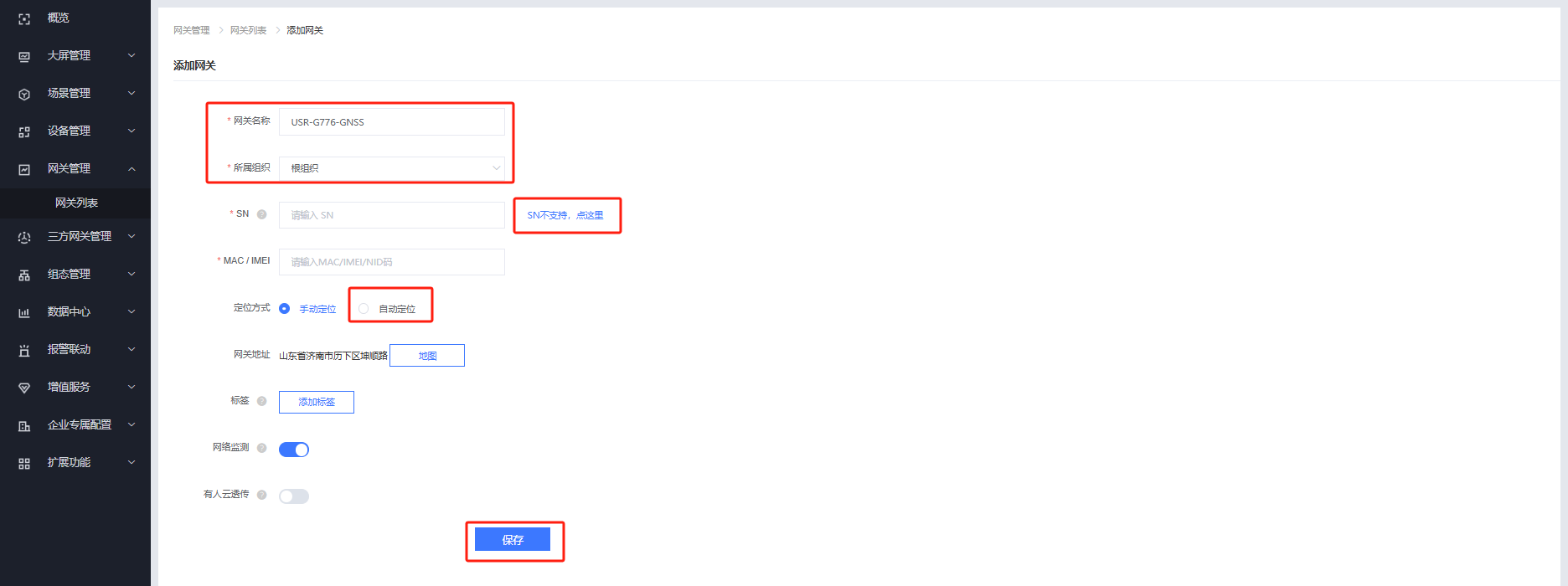

添加网关

网关经营---网管列表--添加

网关名称：USR-G776-GNSS

所属组织：根组织

选择“SN不支持，点这里”

定位方式：自动定位

点击保存

网关在galaxy银河国际云添加成功

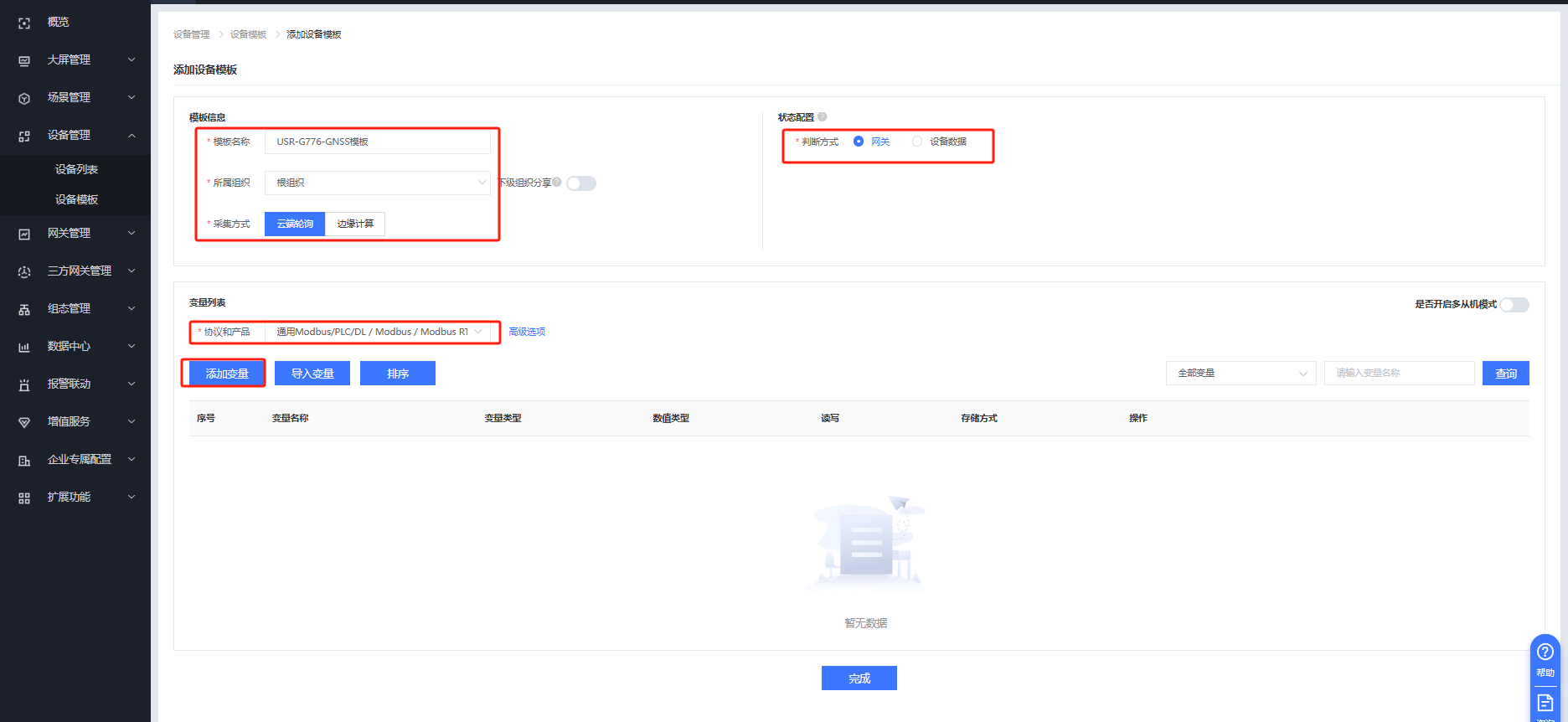

添加设备模板

设备经营--设备模板---添加

模板名称：USR-G776-GNSS模板

所属组织：根组织

采集方式：云端轮询

判断方式：网关

协议和产品：通用Modbus/PLC/DL / Modbus / Modbus RTU

添加变量

变量名称：定位

变量类型：直采变量

寄存器：40001

数据类型：30字节定位型

采集频率：不采集主动上报

存储方式：全部存储
读写方式：只读

变量名称：时间戳

变量类型：直采变量

寄存器：40001

数据类型：32位时间戳

采集频率：不采集主动上报

存储方式：全部存储
读写方式：读写

模板创建完成。

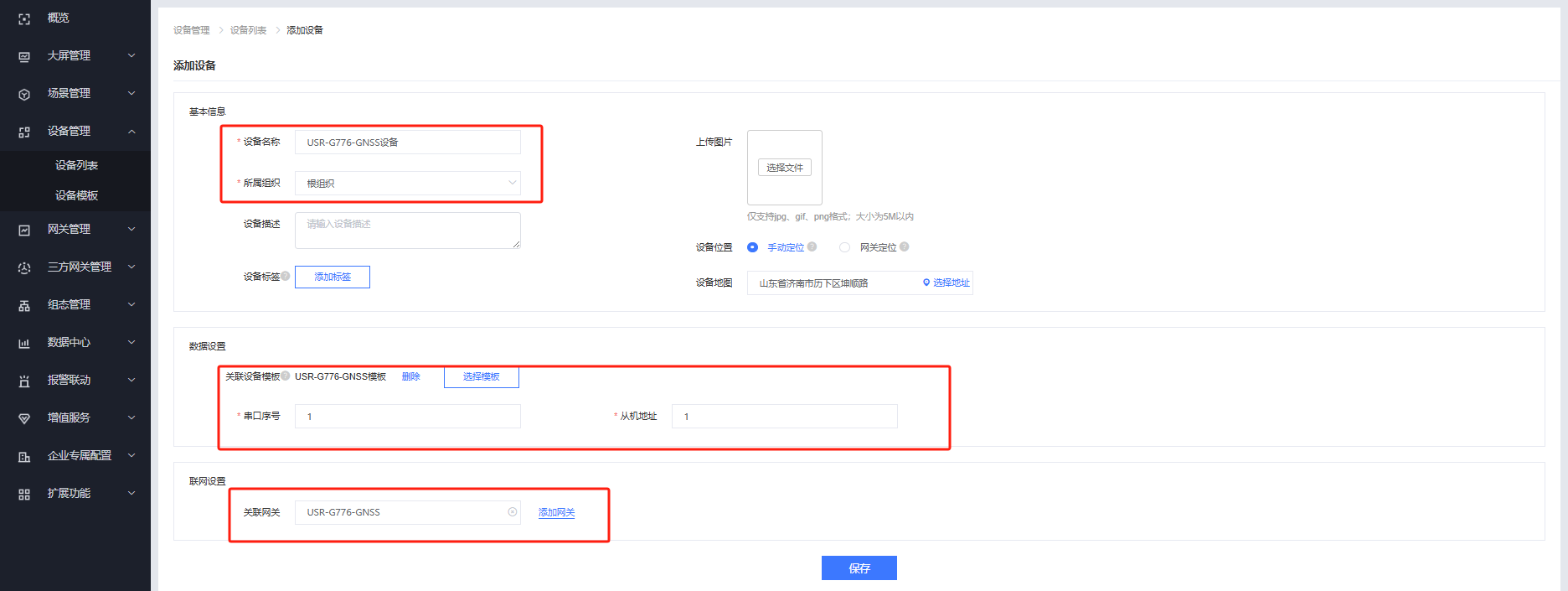

添加设备

设备经营---设备列表---添加设备

设备名称：USR-G776-GNSS设备

所属组织：根组织
关联设备模板：USR-G776-GNSS模板，串口序号1，从机地址1

关联网关：USR-G776-GNSS

2、USR-G776-GNSS参数设置

打开电脑控制面板---硬件和声音---设备经营器---COM和LPT，确认USB转换器为COM4。

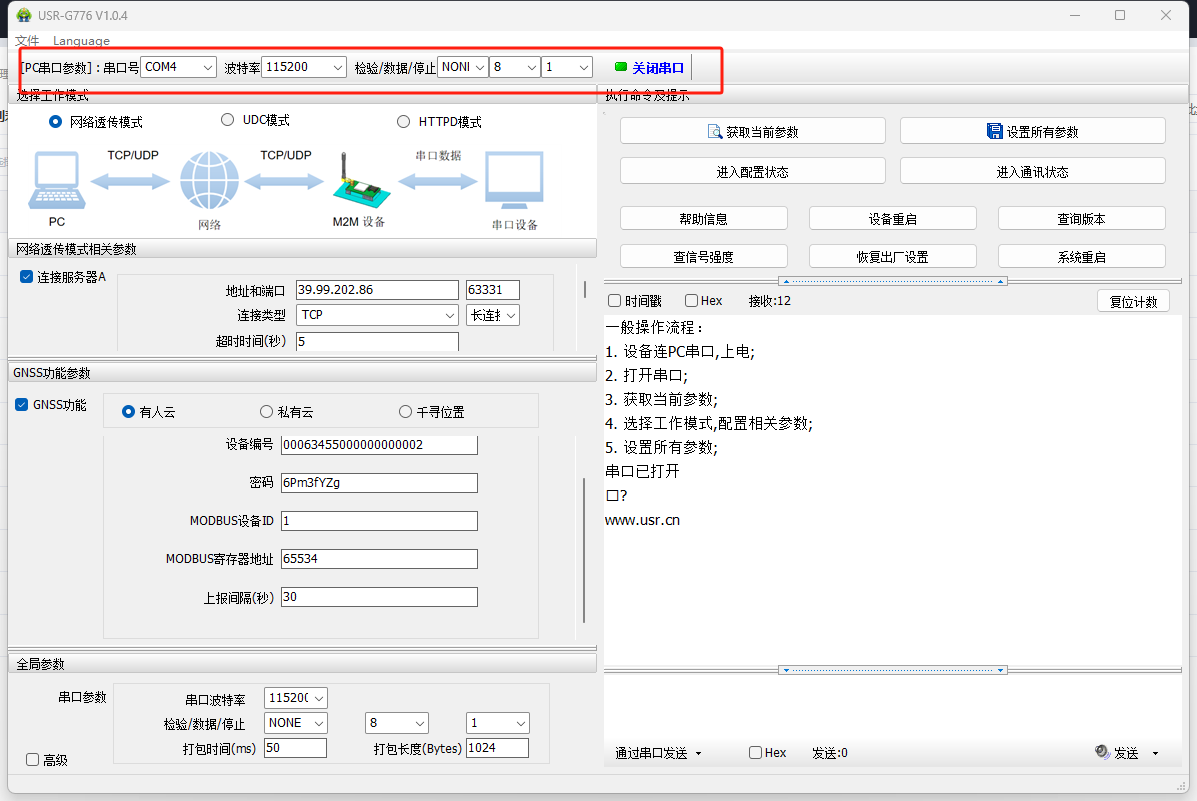

打开USR-G776-GNSS上位机软件，选择COM4,115200、NONE、8、1打开串口

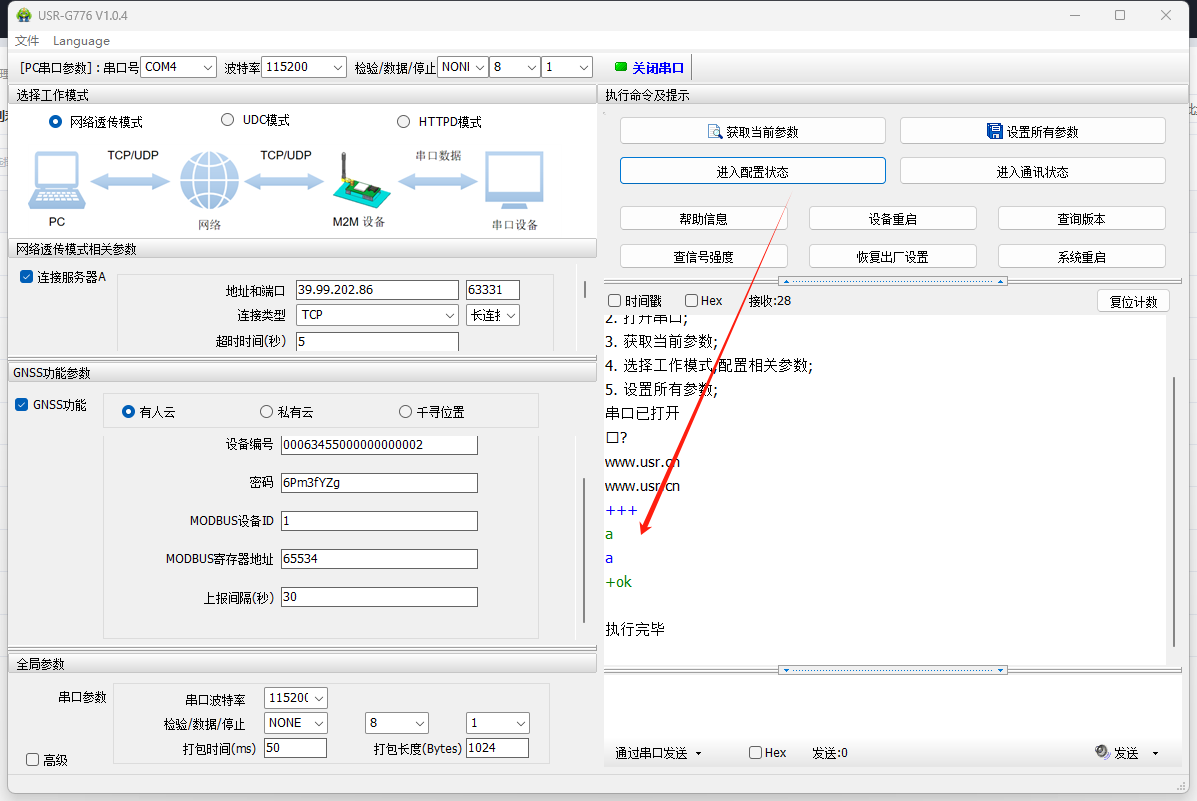

进入配置状态

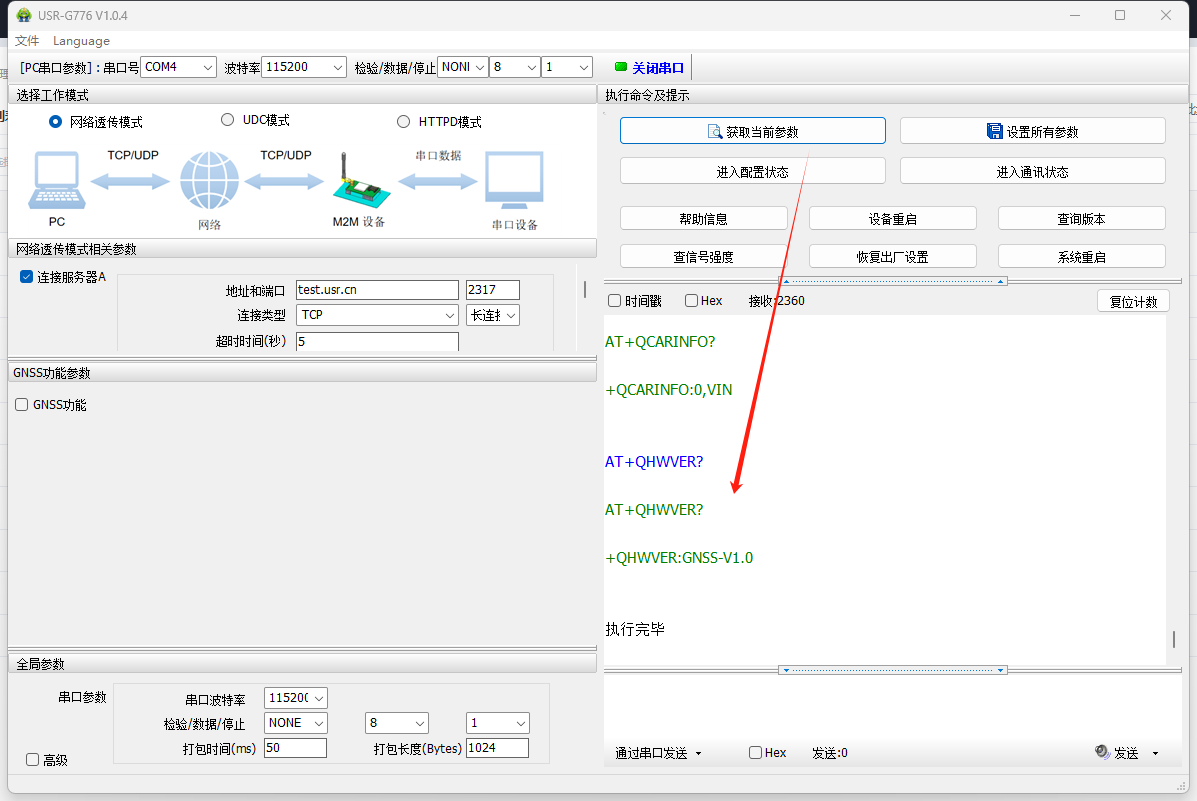

获取当前参数

勾选GNSS功能---galaxy银河国际云，填入galaxy银河国际云参数信息

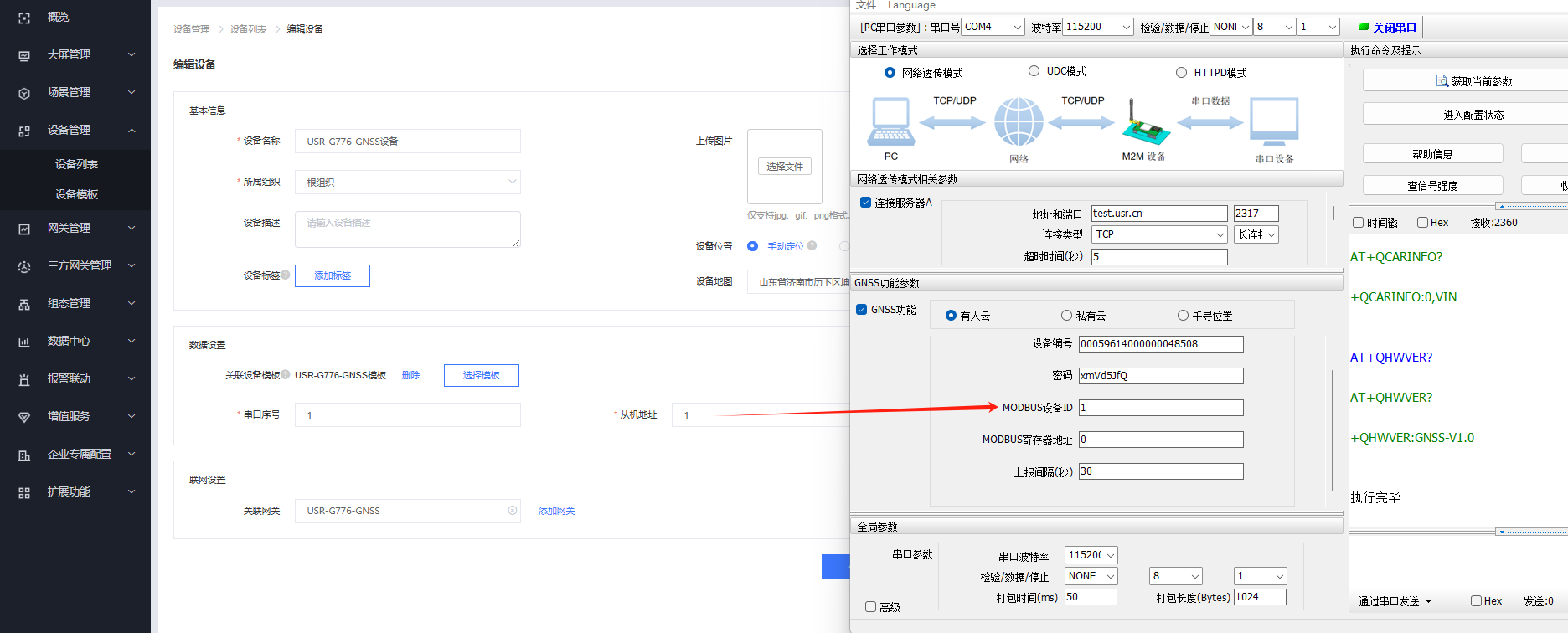

设备编号和密码填入galaxy银河国际云分配的ID和密码，设备ID1，寄存器地址0（和第一步galaxy银河国际云配置中从机地址和寄存器地址一一对应）。

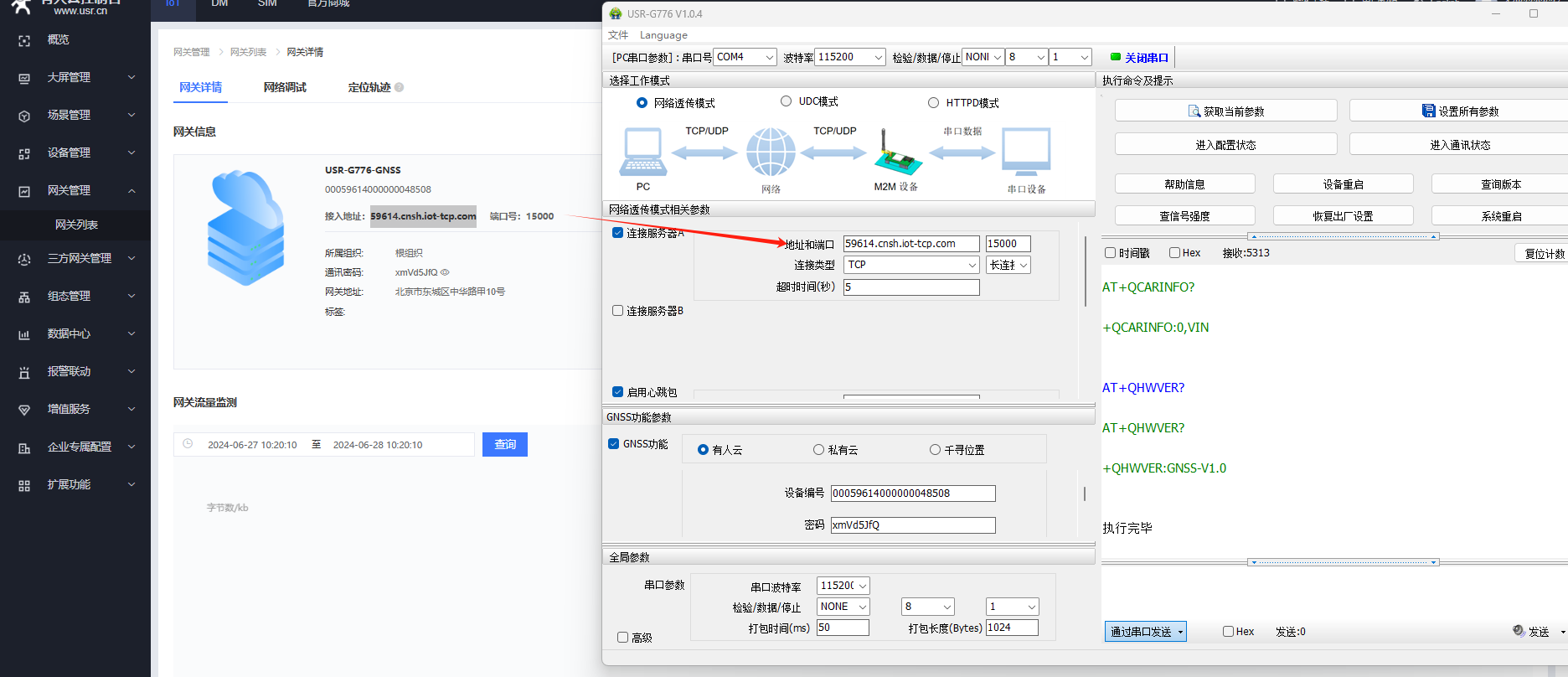

填入galaxy银河国际云分配的接入地址和端口号

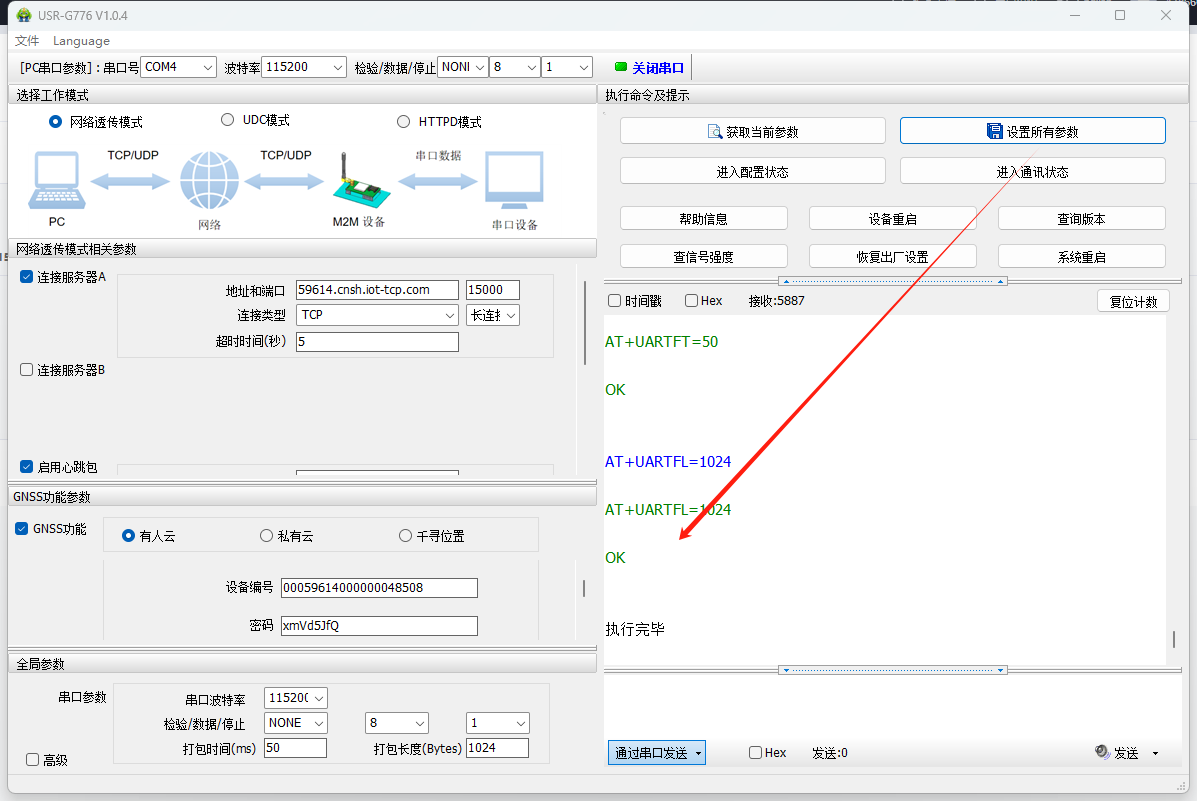

保存并设置所有参数

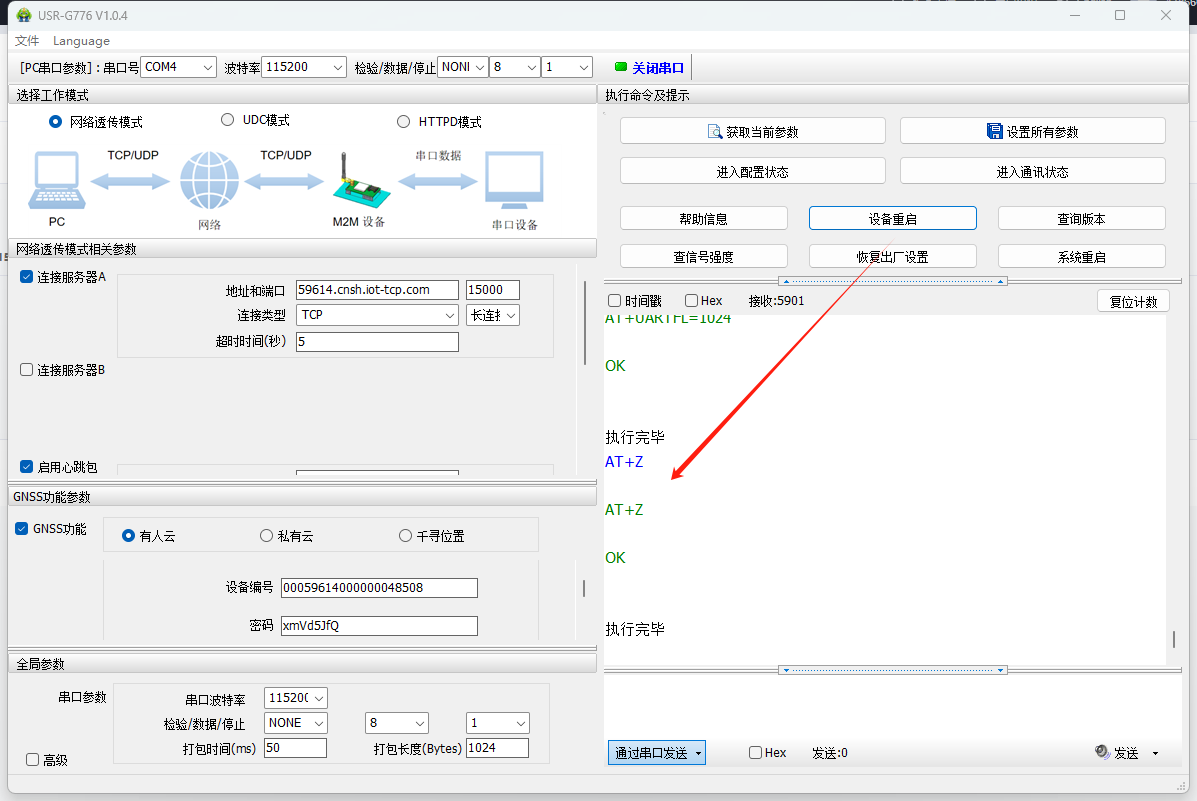

设备重启

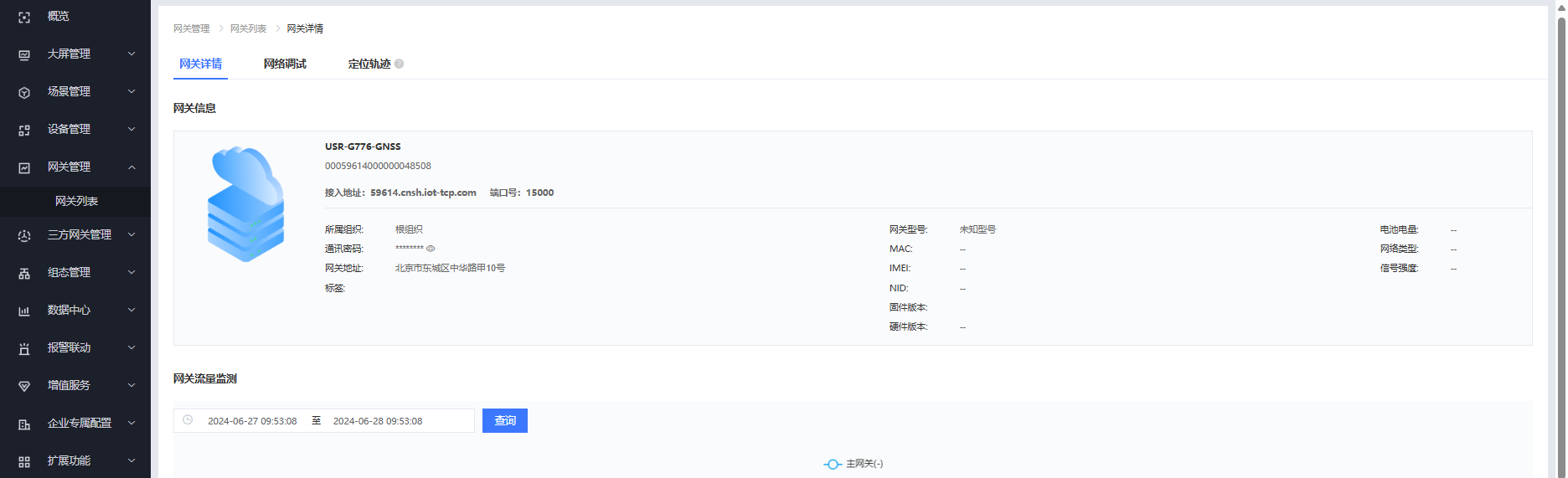

网关在galaxy银河国际云上线

四、功能调试

1、功能调试

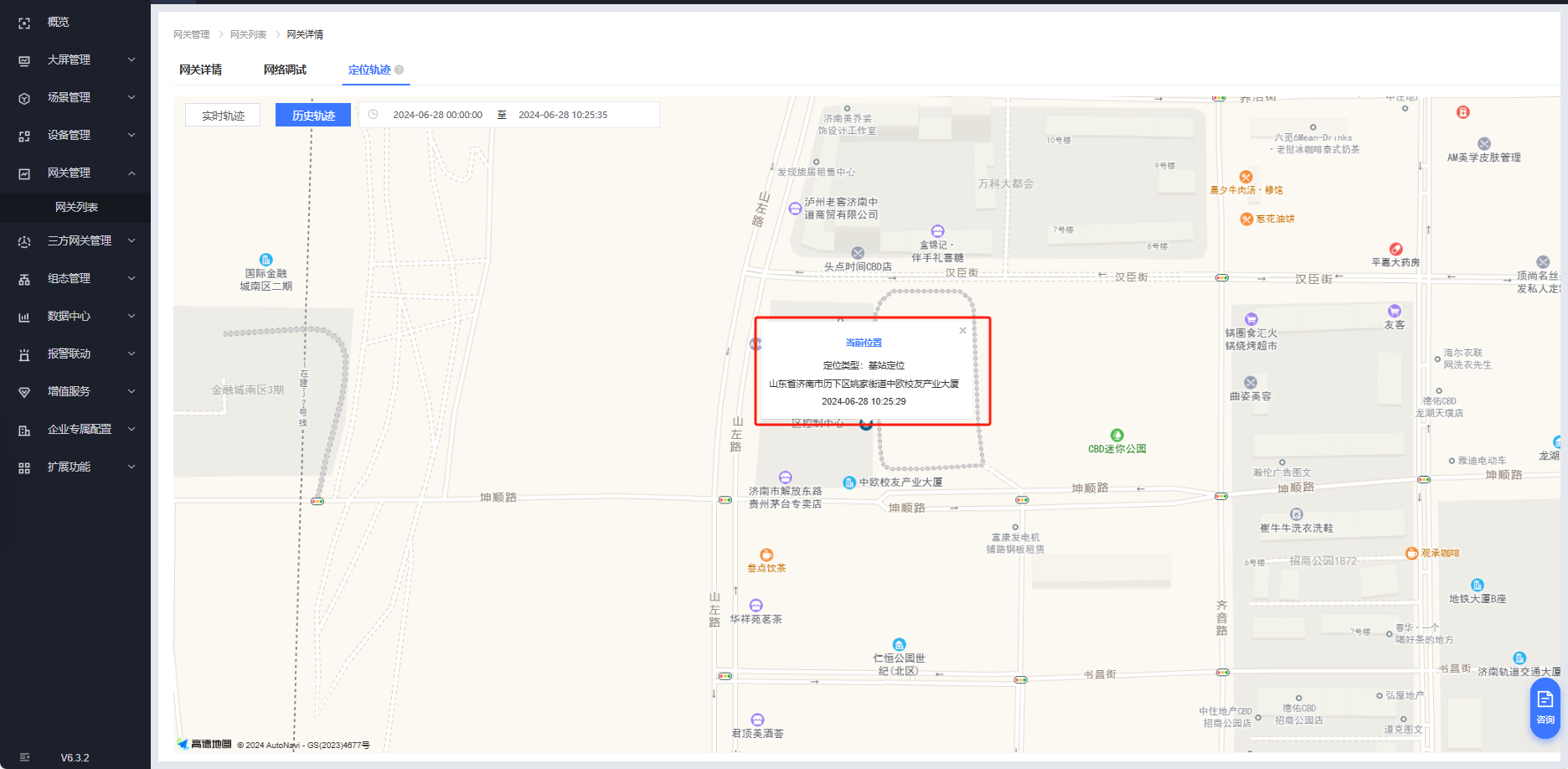

将GPS定位天线至于户外无遮挡处，打开网关经营--定位轨迹，查看设备的定位轨迹。

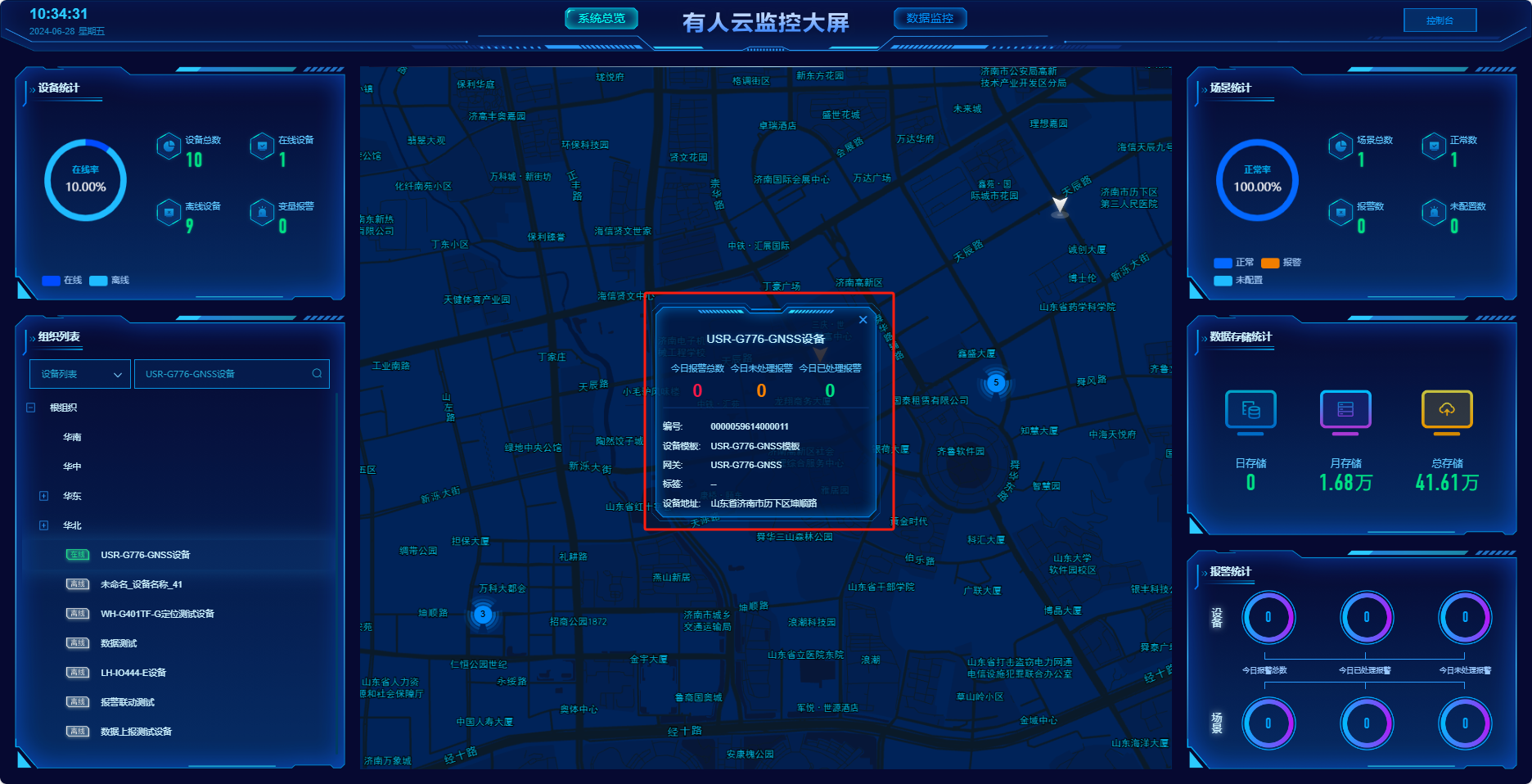

监控大屏也可以看到设备的定位信息。

2、调试截图

编写人：尹丛欣 编写日期：2024-07-01

审核人：尹丛欣 审核日期：2024-07-01

订正版本：V1.0 订正内容：初稿
