USR-W630s LAN口有线连电脑TCPS通信配置示例

一、资料下载

USR-W630s 官网链接：/Product/445.html

USR-W630s说明书链接：/Download/1441.html

【PC端调试工具】网络调试助手 串口调试助手二合一/Download/27.html

二、硬件连接

1、所需物品

USR-W630s 产品 1台

12V电源适配器 1个

USB-RS232串口线 1条

超五类网线 1根

笔记本电脑 1台

2、硬件连接

USR-W630s 的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上电。USR-W630s的LAN口接网线直连电脑，电脑关闭防火墙，禁用其他网卡。

3、查看端口号

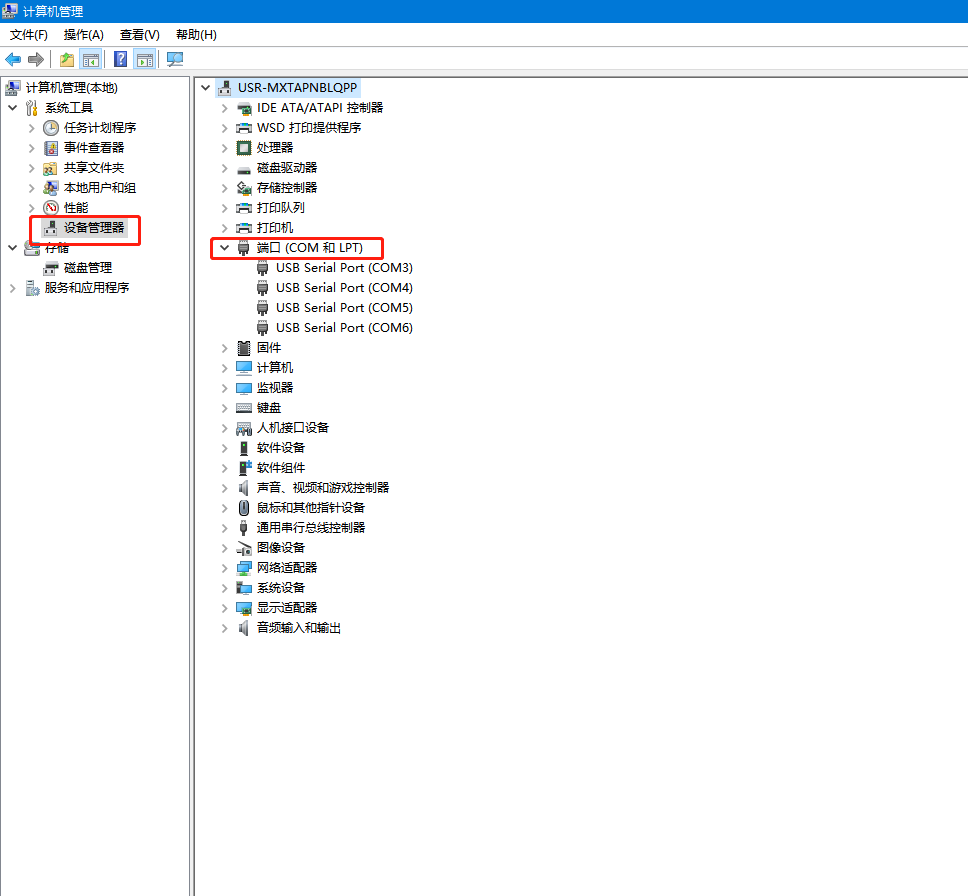

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-W630s的USB-RS232串口线COM口号，COM3。

三、产品参数设置

1、登陆USR-W630s的网页

（1）USR-W630s的LAN口接网线直连电脑，电脑关闭防火墙，禁用其他网卡。

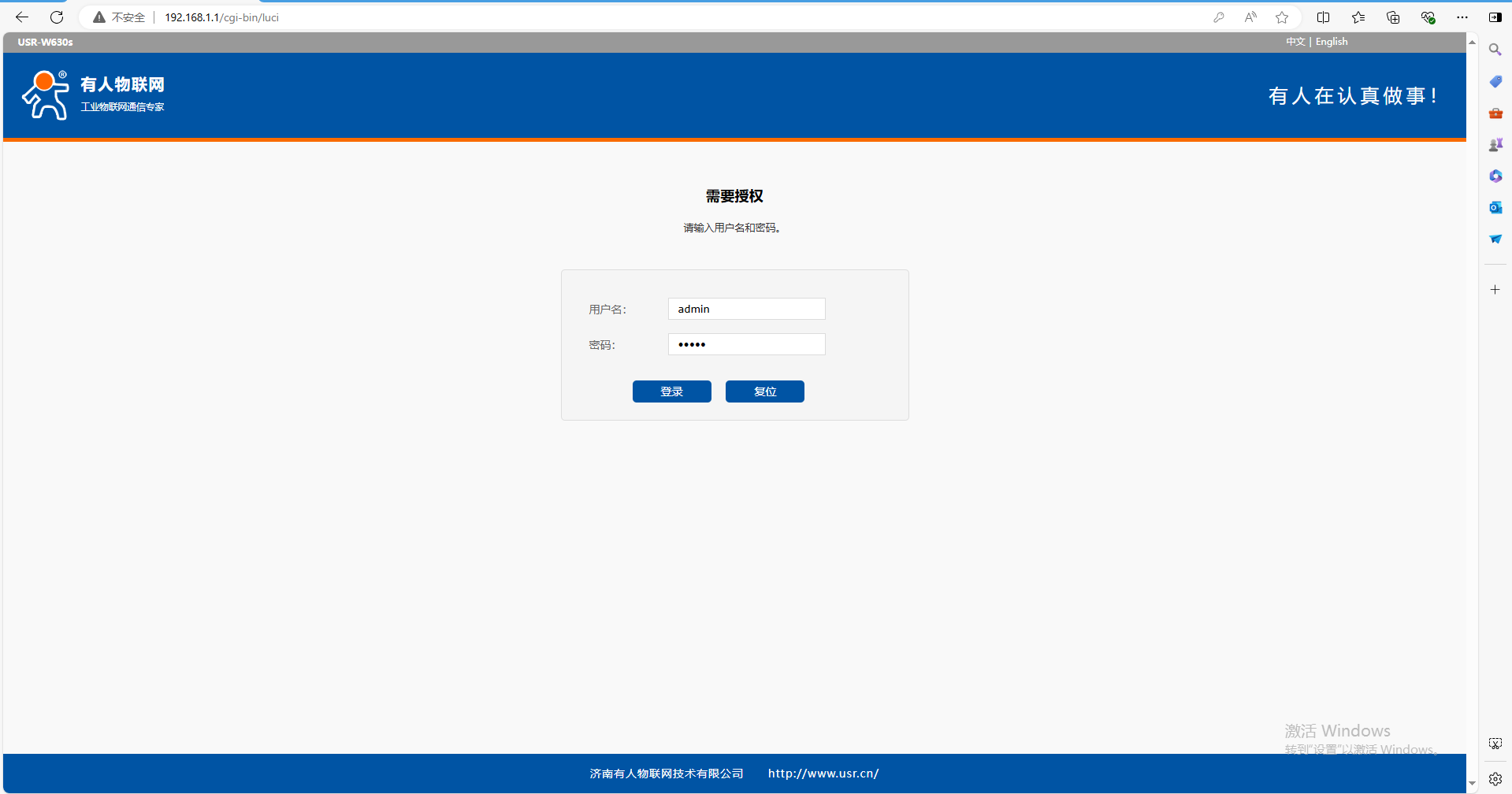

（2）打开浏览器，输入192.168.1.1。用户名和密码都是admin。

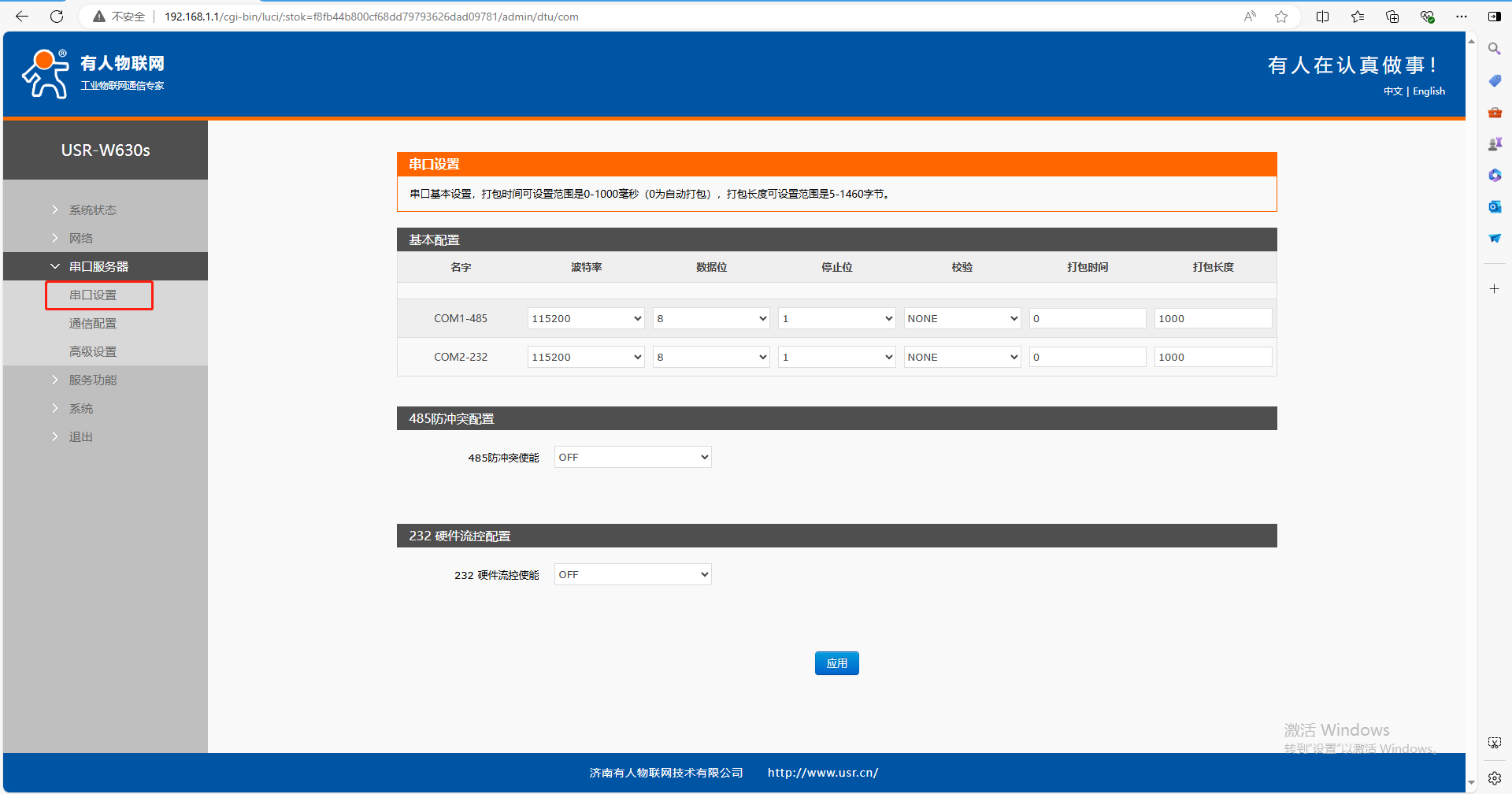

2、点开串口服务器--串口设置

在串口设置，基本配置下面，可以查看和修改USR-W630s的2个串口参数。

COM2-232串口，波特率是115200，数据位是8，停止位是1，校验位是NONE。

打包时间和打包长度默认。

注意：实际应用，根据USR-W630s实际使用的串口，修改串口参数，和所接串口设备的串口参数保持一致。如果修改参数，需要点击应用。

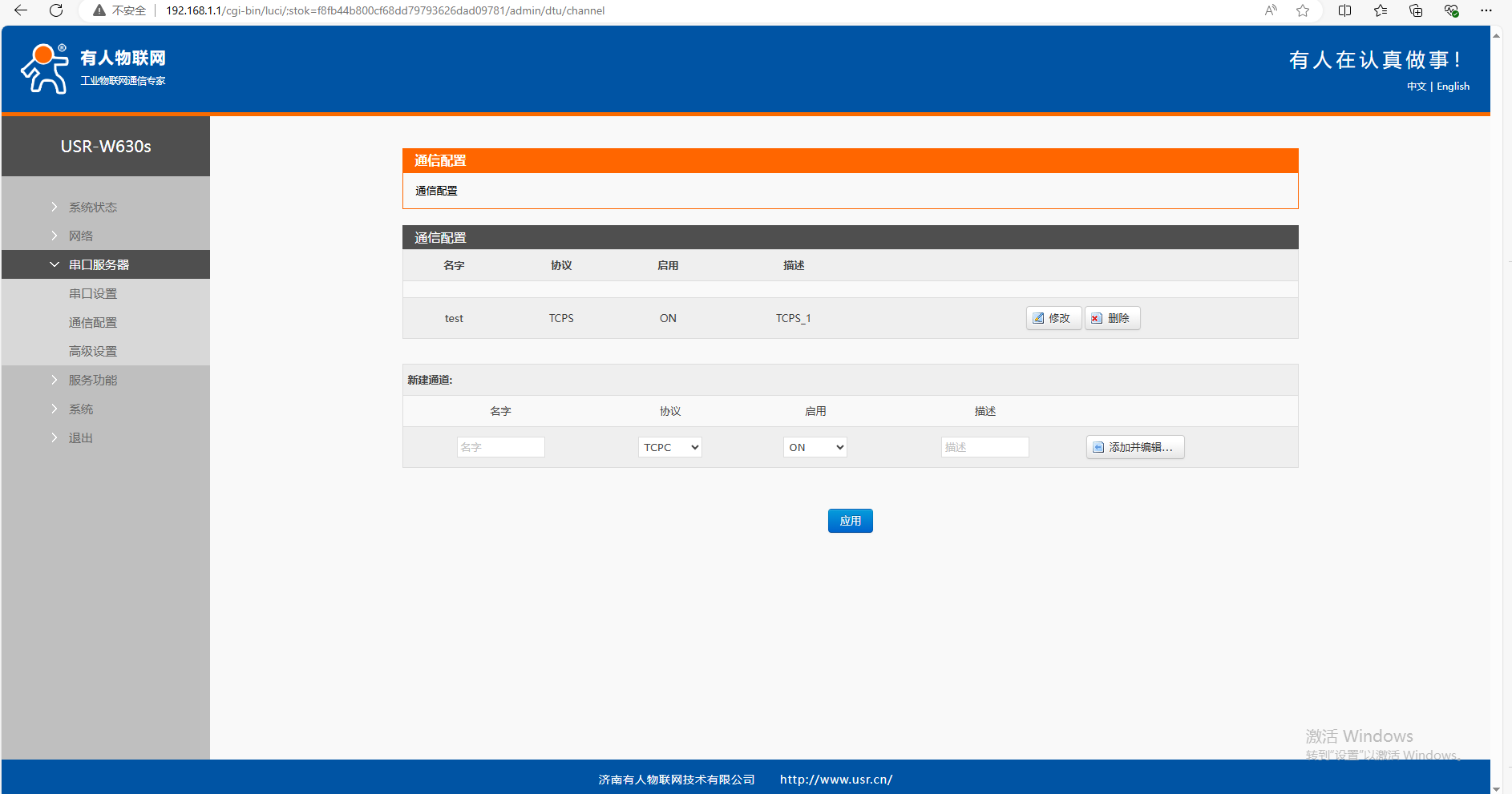

3、点开串口服务器--通信配置

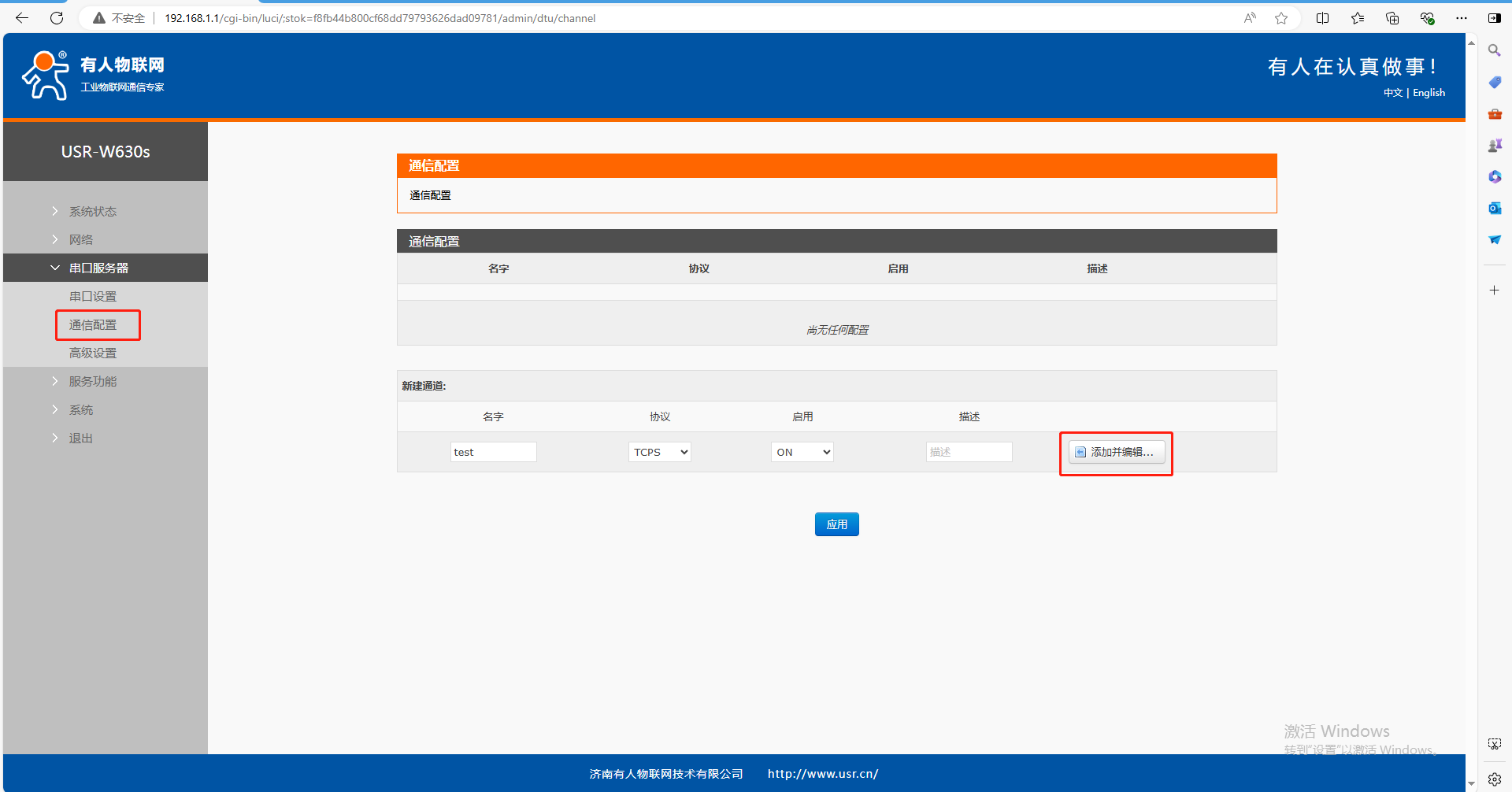

（1）通信配置，新建通道，协议TCPS，启用ON，点击添加并编辑。

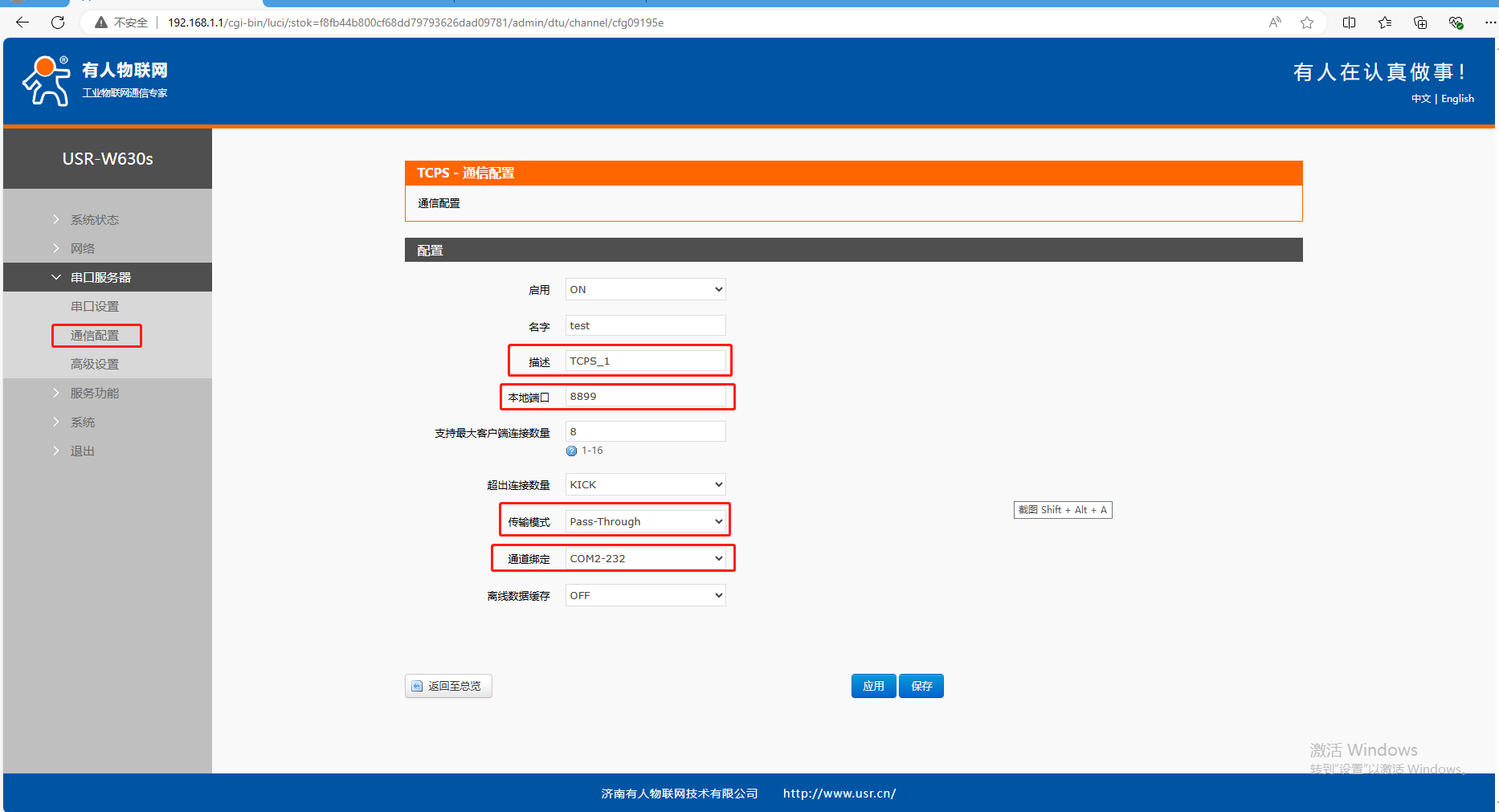

（2）跳转到TCPS-通信配置页面，本地端口设置8899，传输模式选择Pass-Through，通道绑定选择COM2-232。点击应用。

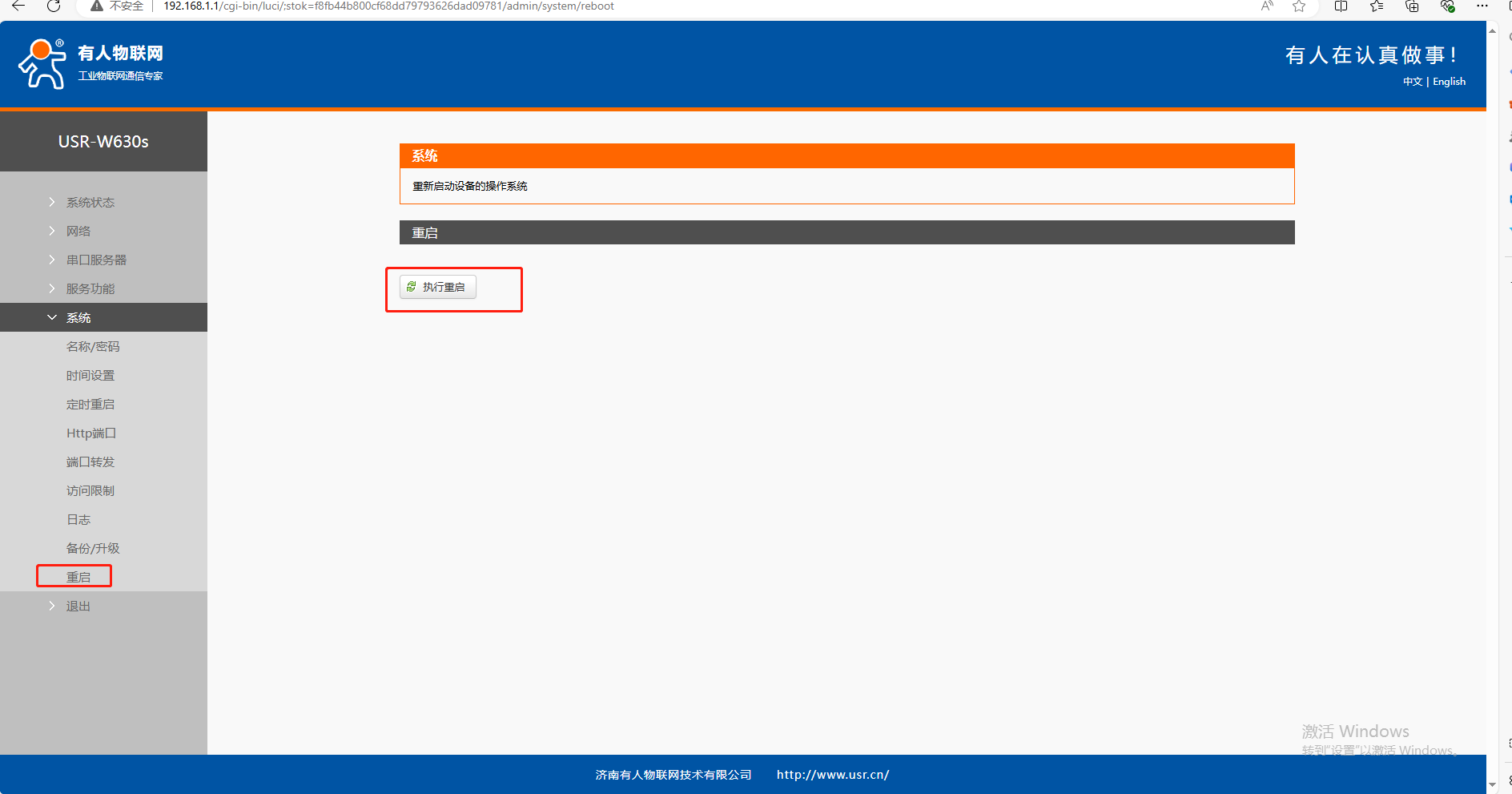

4、点开系统--重启

点开系统，点击重启，网页重启USR-W630s，等待重启完成。

四、TCPS通信

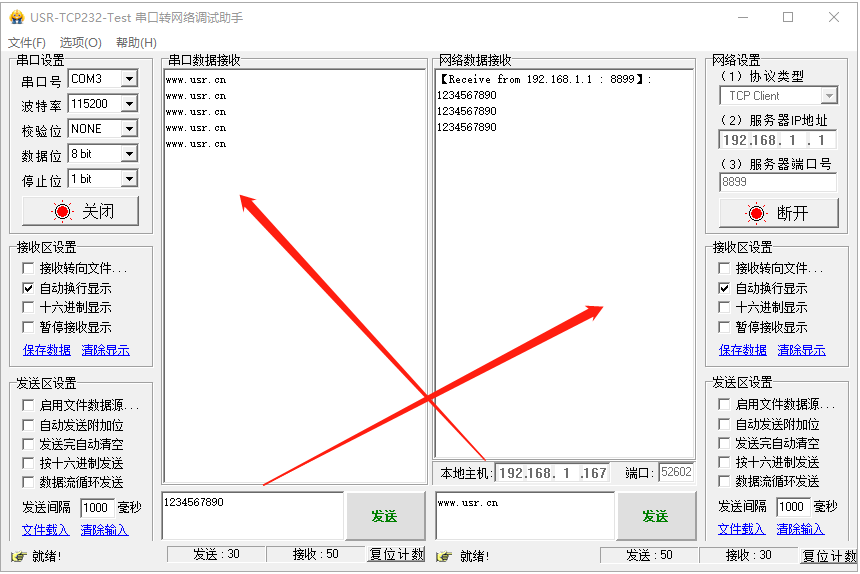

1、电脑下载并打开一个串口网络助手，串口选择USB-RS232串口线的端口号，串口参数和USR-W630s的串口参数保持一致。

2、网络端，协议类型选择TCP Client，服务器IP地址填USR-W630s的IP，192.168.1.1。服务器端口号填USR-W630s的本地端口号。点击连接。

3、测试串口端向网络端发送数据，网络端也可以向串口端发送数据。

编写人：金志方 编写日期：2024-07-01

审核人：金志方 审核日期：2024-07-01

订正版本：V1.0 订正内容：初稿
