二、硬件连接

1、所需物品

WH-GM5 产品 1台

12V电源适配器 1个

USB-RS232串口线 1条

笔记本电脑 1台

2、硬件连接

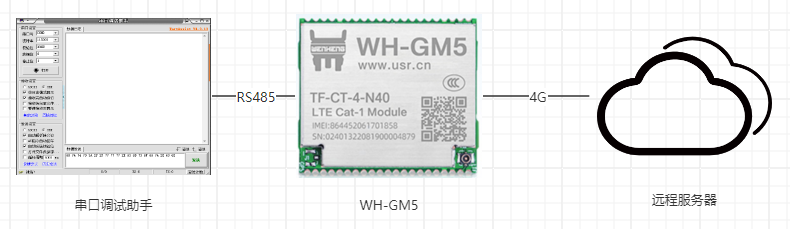

WH-GM5的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上电。本例使用WH-GM5TFG-CT子型号产品，此子型号带有内置卡，不带-CT后缀的WH-GM5仅支持外置卡，其他功能完全一致。当多台WH-GM5设备接入同一个服务器时，服务器通过注册包来区分不同的设备。

电脑打开设置软件。

附图：

三、产品参数设置

1、远程服务器参数设置

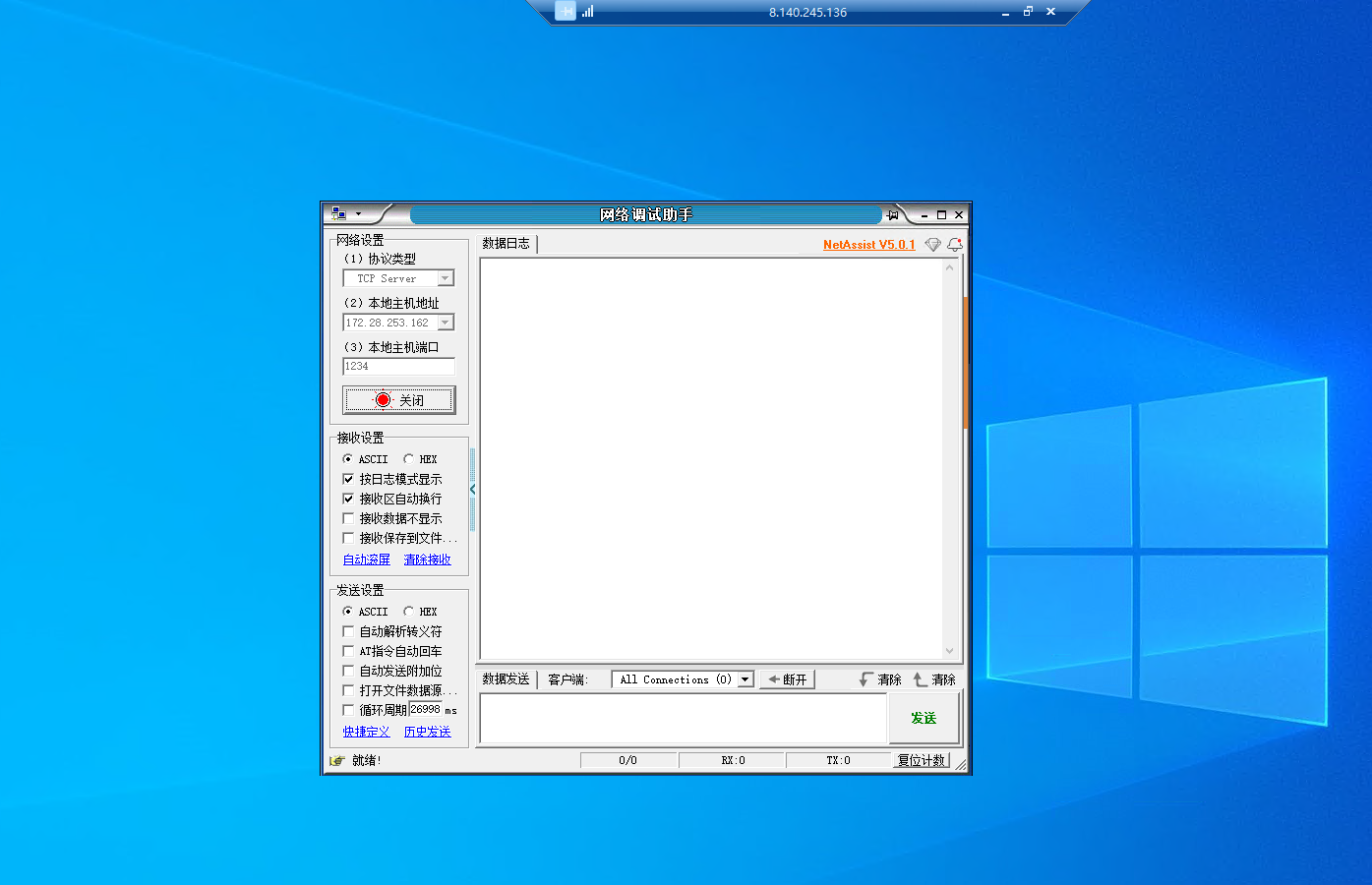

登录有人的远程桌面，打开一个网路调试助手，工作模式设置为TCP SERVER 端口号设置为1234，点击监听。

注：本例使用有人远程桌面模拟TCP服务器，远程桌面不对用户开放，用户组需要准备自己的TCP 服务器。

2、WH-GM5参数设置

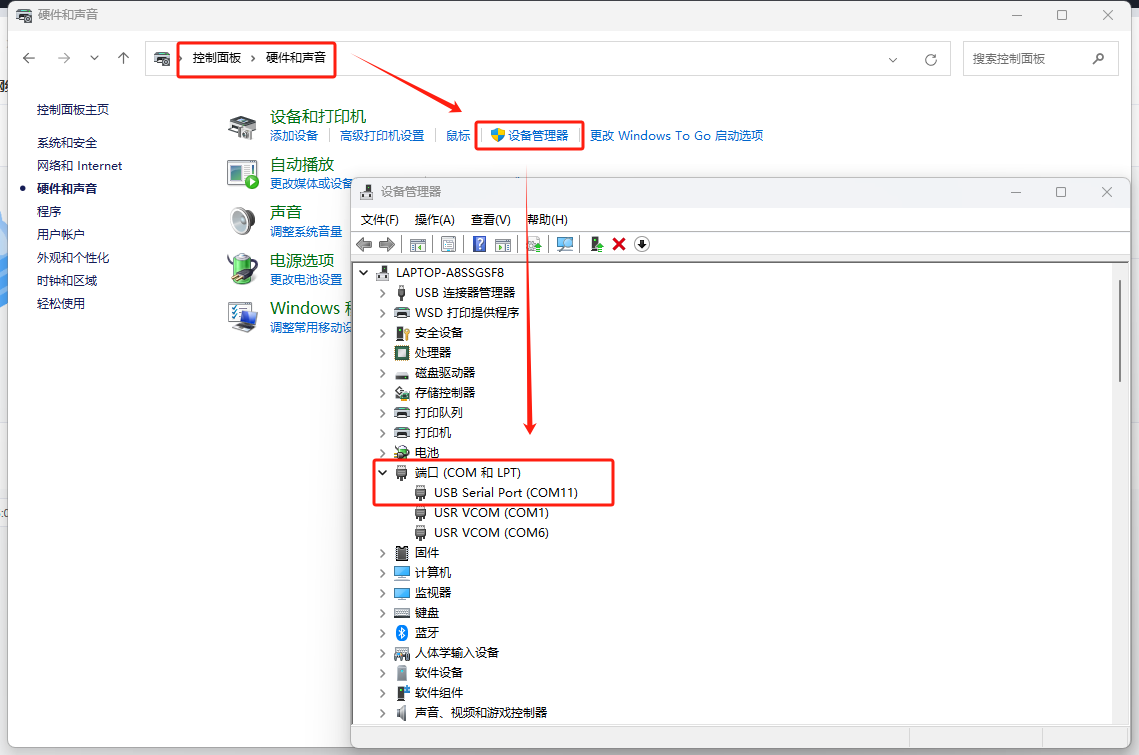

电脑打开控制面板---硬件和声音---设备管理器---COM和LPT,确认COM口为COM11。

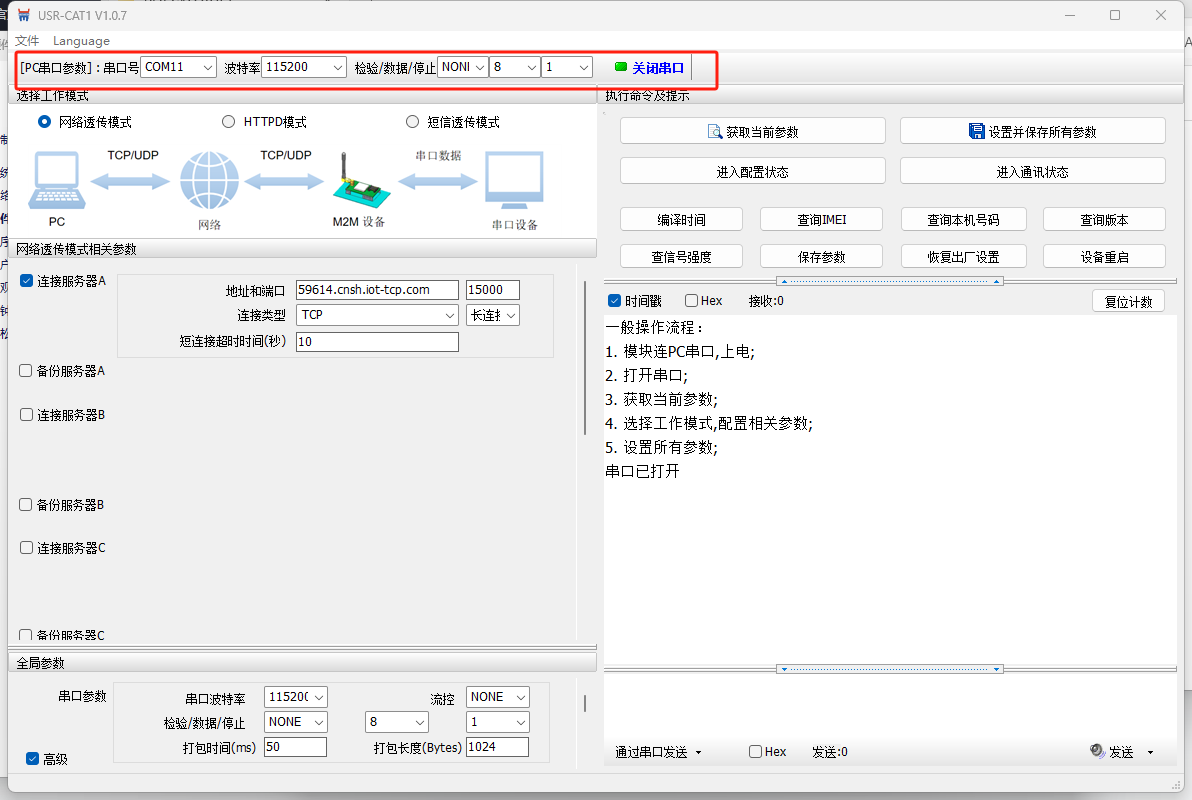

打开CAT-1设置软件，COM11，波特率115200 NONE 8 1 ,点击打开串口。

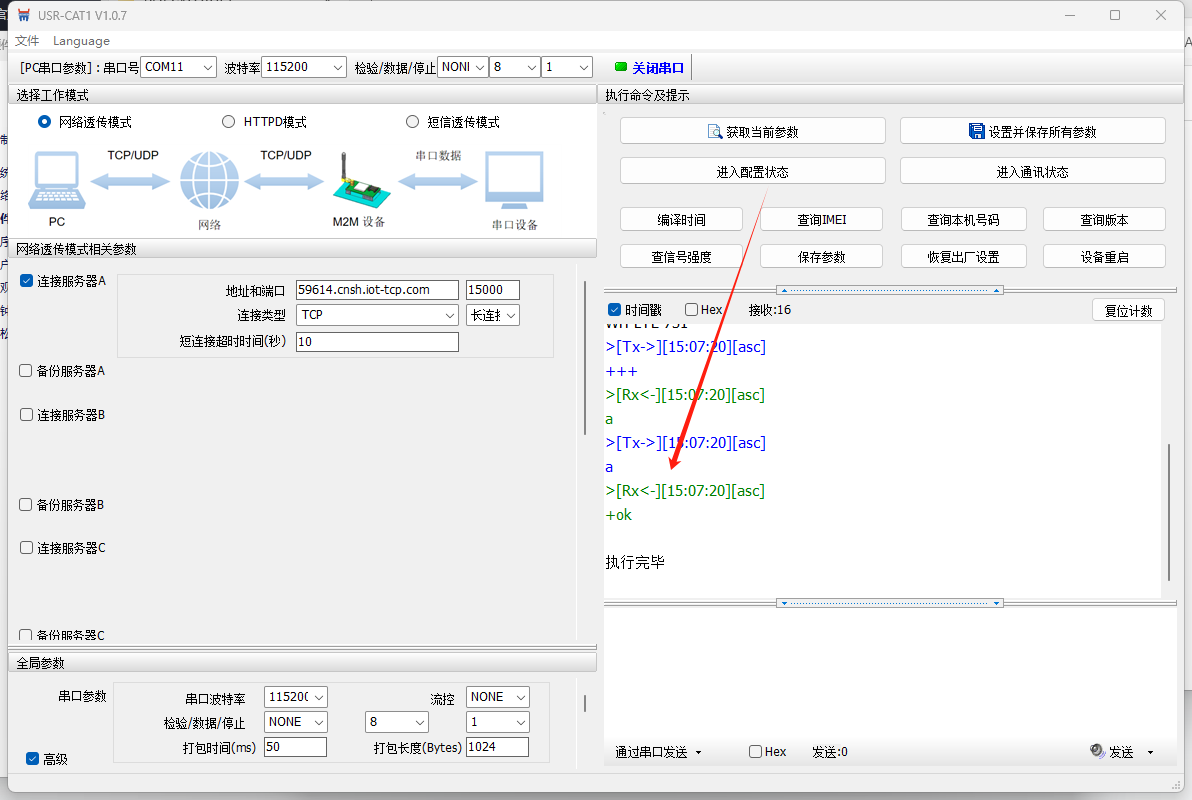

进入配置状态

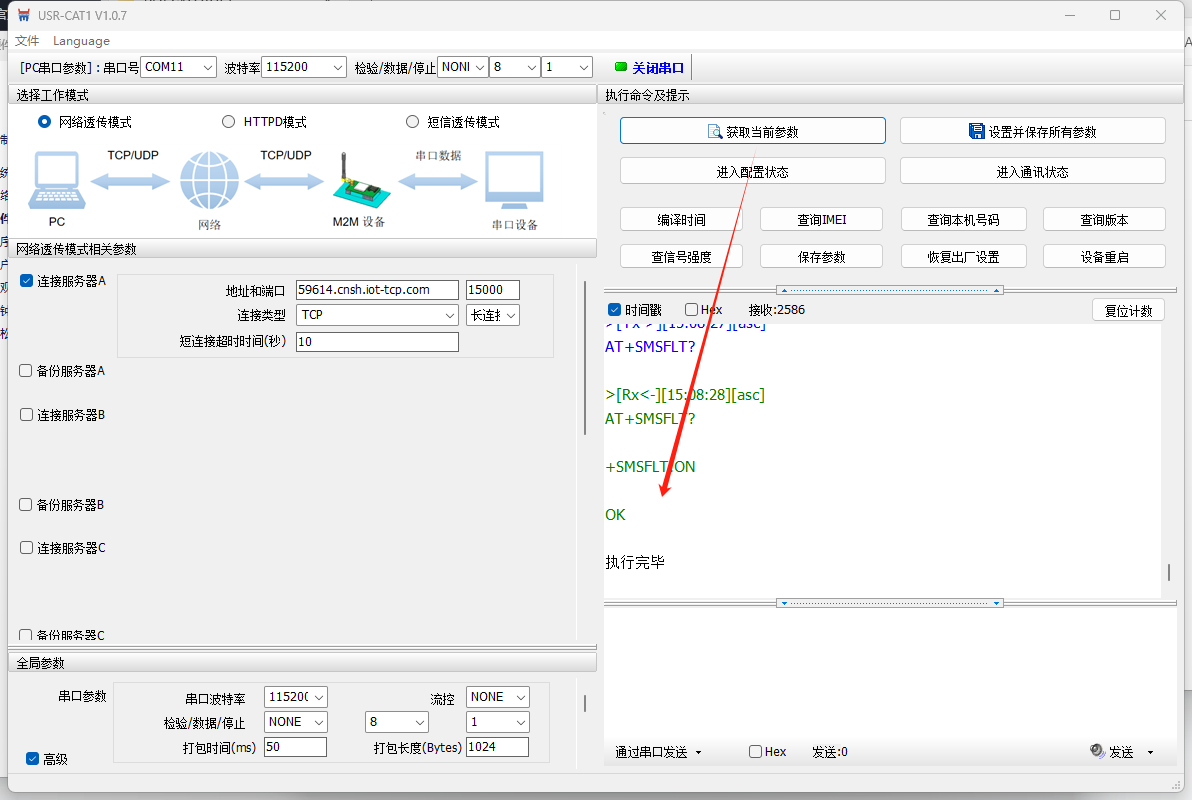

获取当前参数

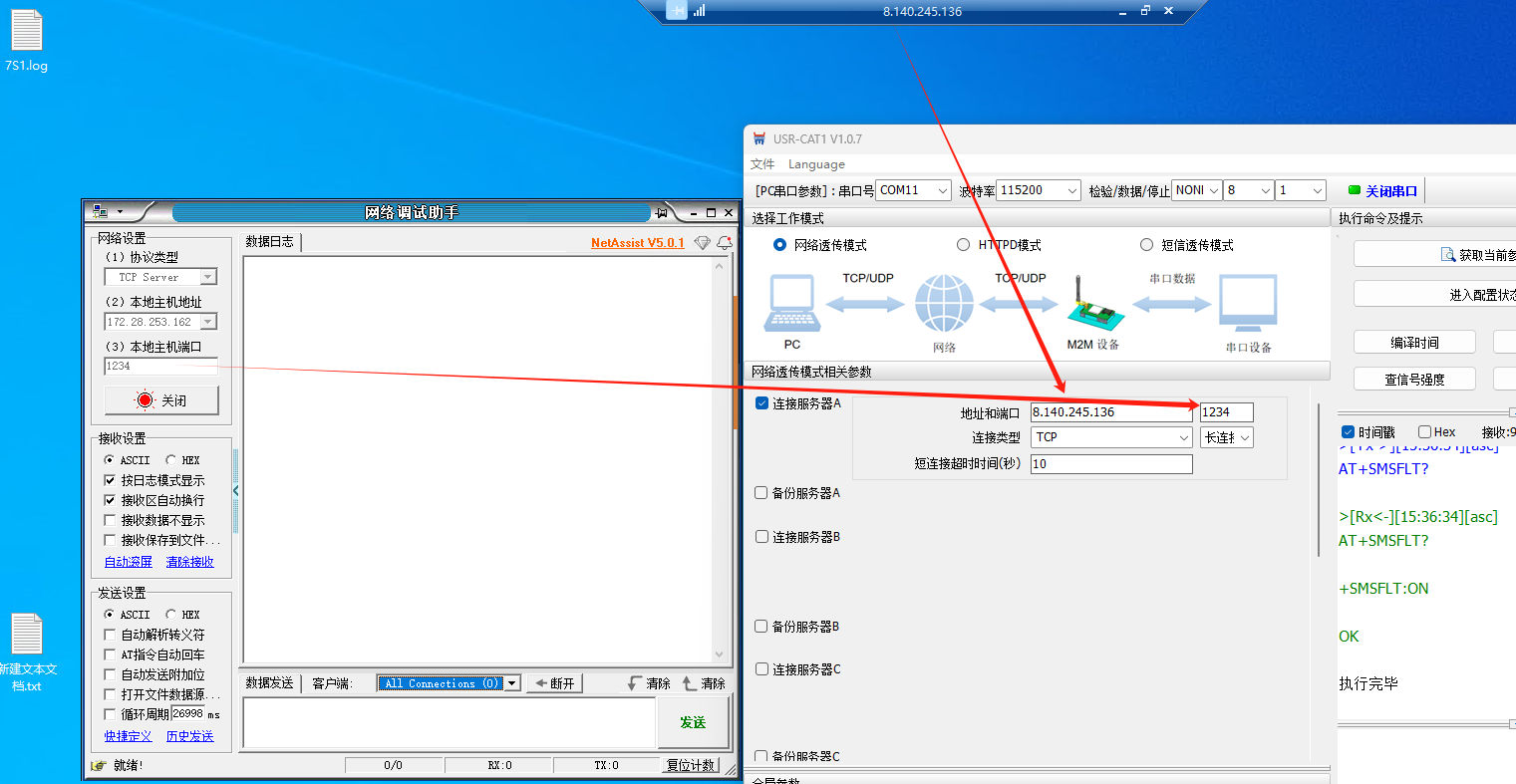

将远程服务器的地址和端口号填入设备。

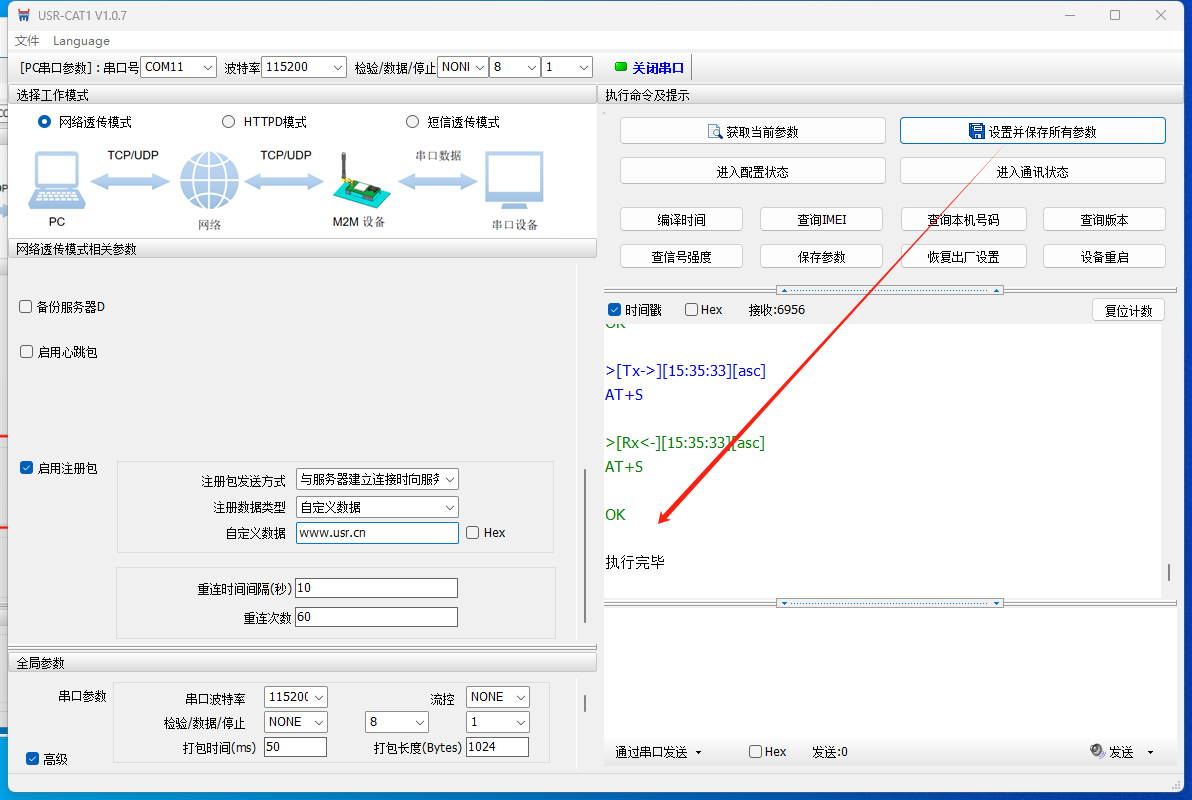

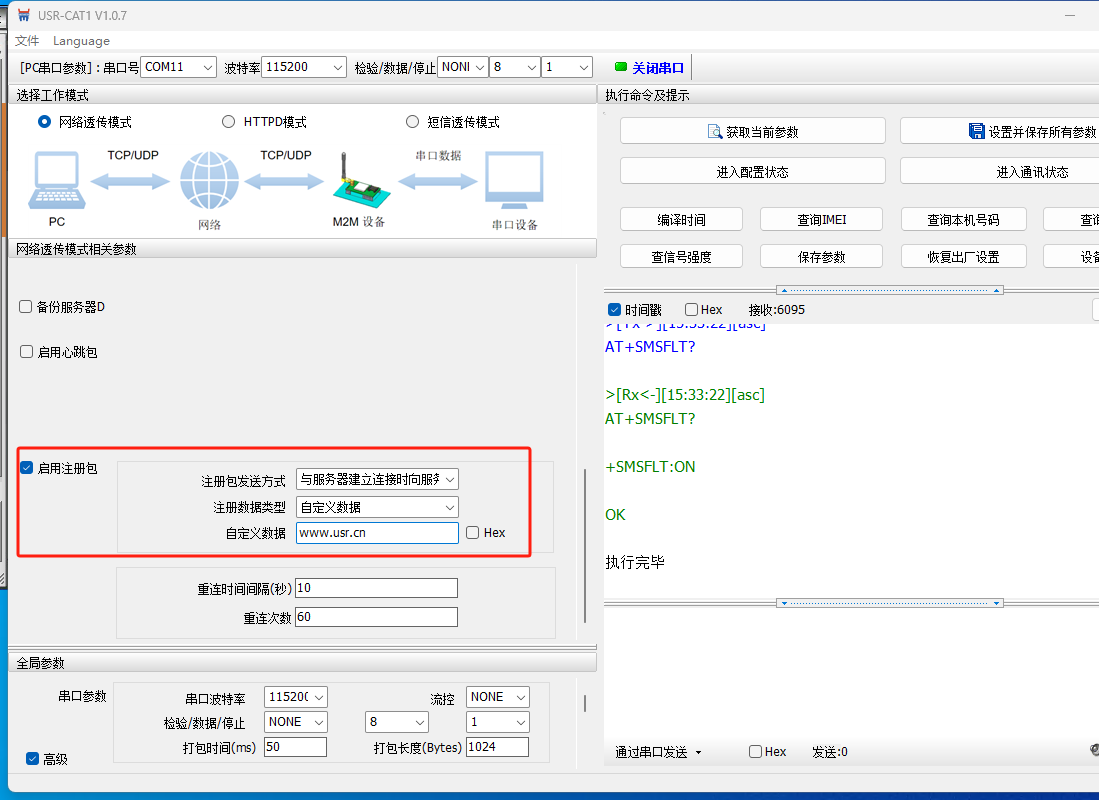

开启注册包，注册包发送方式选择同时支持以上两种，注册包类型选择自定义，填入注册包信息www.usr.cn

设置并保存所有参数。

设备重启。

等待一会即可看到远程服务器上有设备接入,并发送注册信息

四、功能调试

1、功能调试

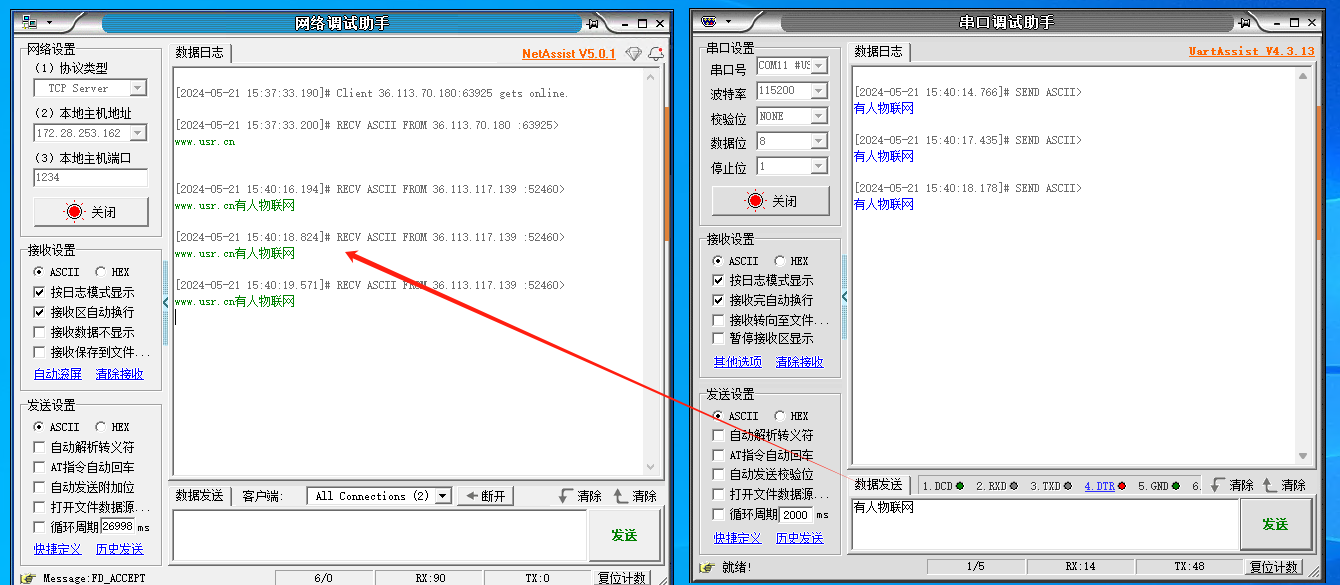

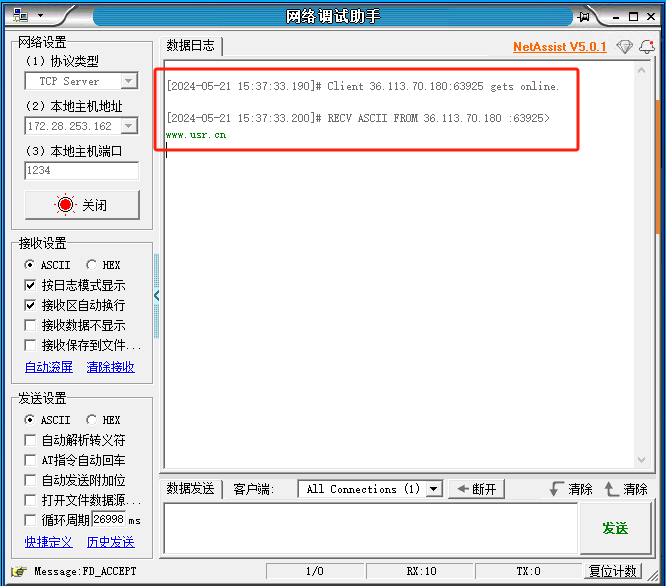

打开一个串口调试助手引用USB转换器的COM口，串口端发送数据：galaxy银河国际网，网络调试助手收到数据，数据前带注册包www.usr.cn.

2、调试截图

编写人：尹丛欣 编写日期：2024-05-21

审核人：尹丛欣 审核日期：2024-05-24

订正版本：V1.0 订正内容：初稿
