USR-W630 MQTT功能通讯示例

备注：仅USR-W630固件版本V1.0.13及以上支持MQTT功能。

一、资料下载

USR-W630软件设计手册：/Download/655.html

USR-W630 设置软件：/Download/707.html

请百度网上去下载MQTTfx软件。

二、硬件连接

1、需要准备的物品：

USR-W630 1个

12V电源适配器 1个

笔记本电脑 1台

USR-RS485串口线 1条

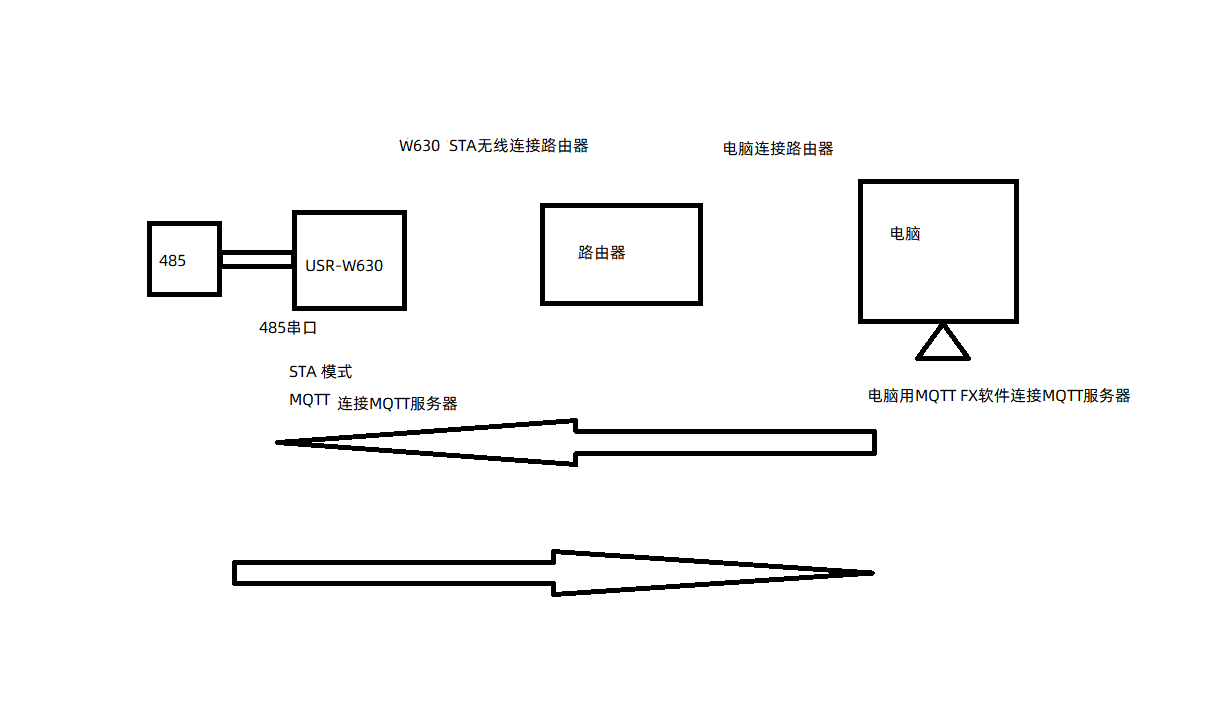

2、硬件连接：

USR-W630 接好WiFi天线，485串口接USB-RS485串口线接电脑。使用电源适配给USR-W630上电。

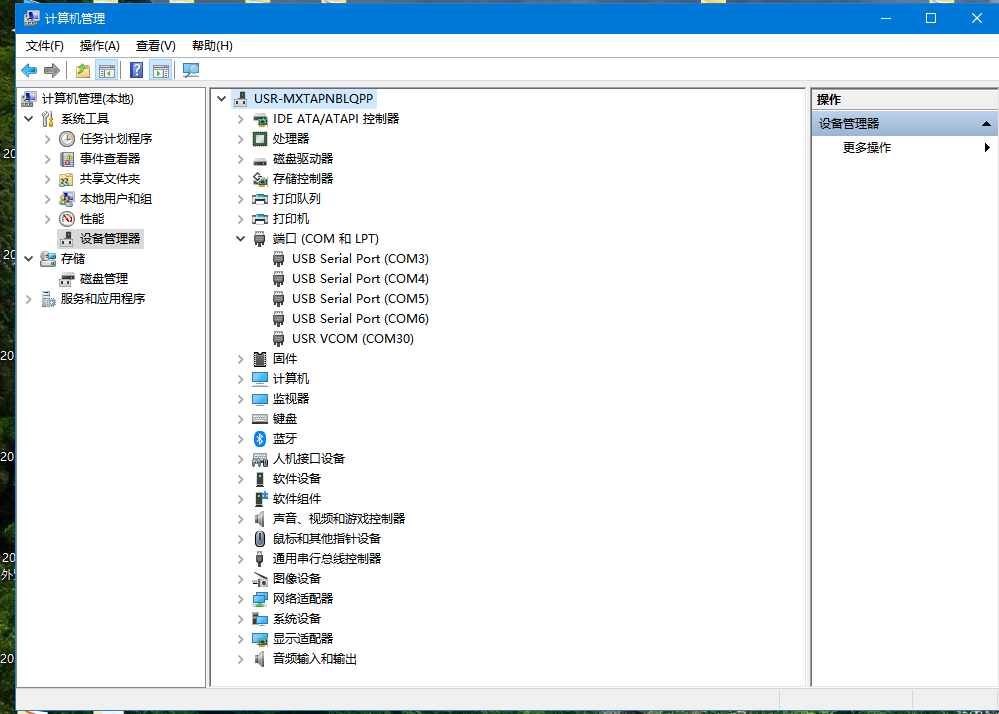

设备经营器查看COM口号。

三、登录USR-W630内置网页

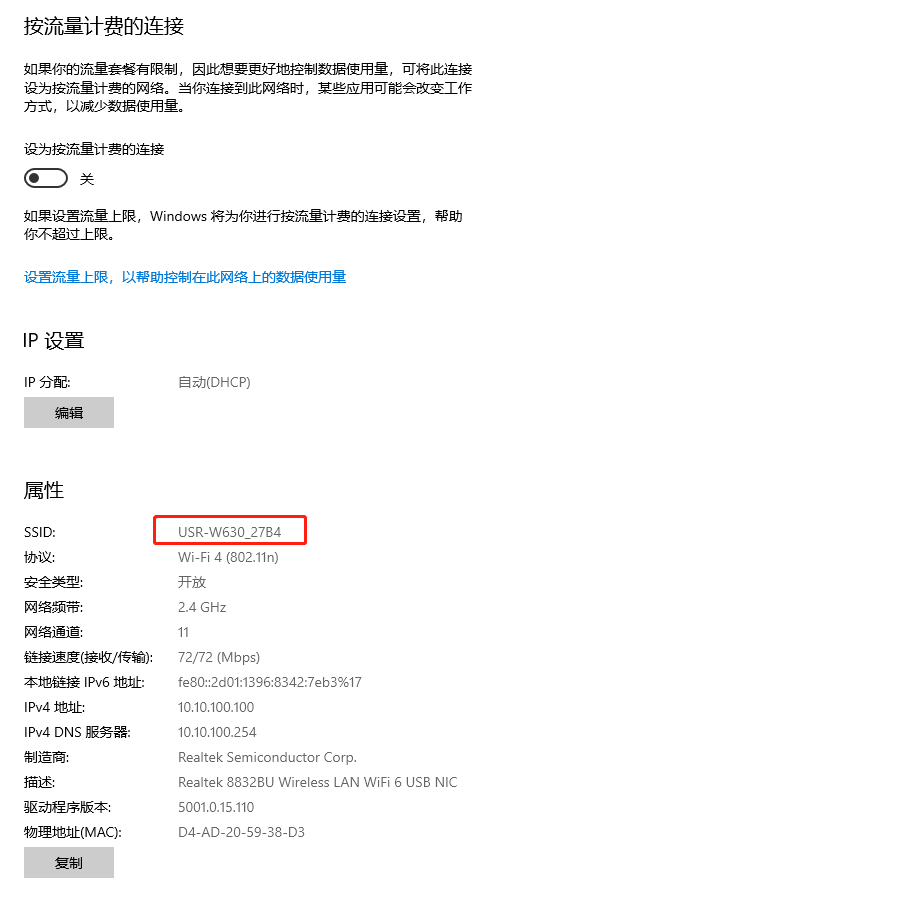

1、连接WiFi无线：

USR-W630默认是AP模式，电脑连接USR-W630的wifi。

USR-W630反面贴膜，MAC后四位，是wifi的后四位。默认没有wifi密码。

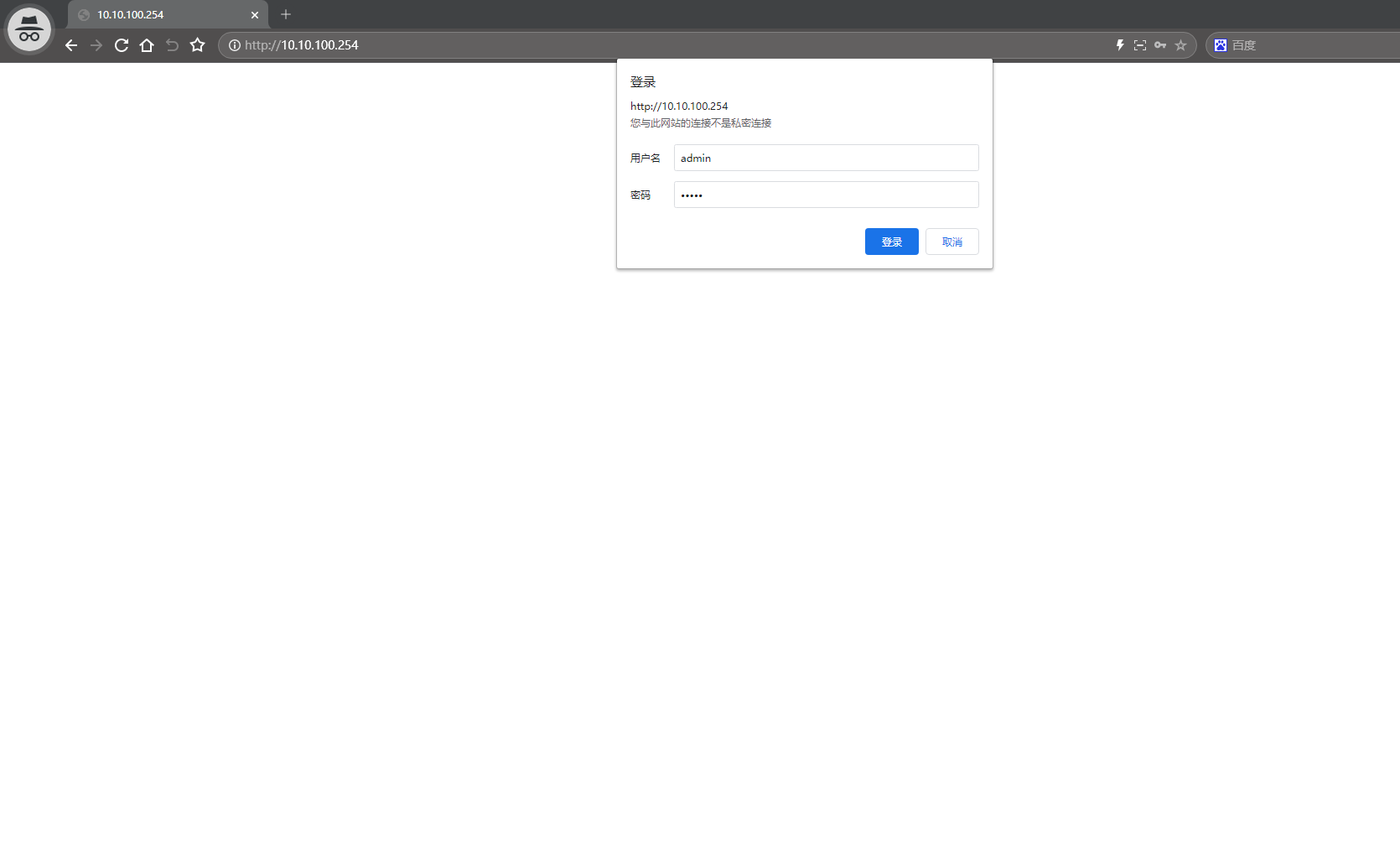

2、登陆网页：

使用USR-W630默认IP，10.10.100.254，在浏览器输入登录USR-W630内置网页，登录名是admin，登录密码admin。

四、网页配置USR-W630参数

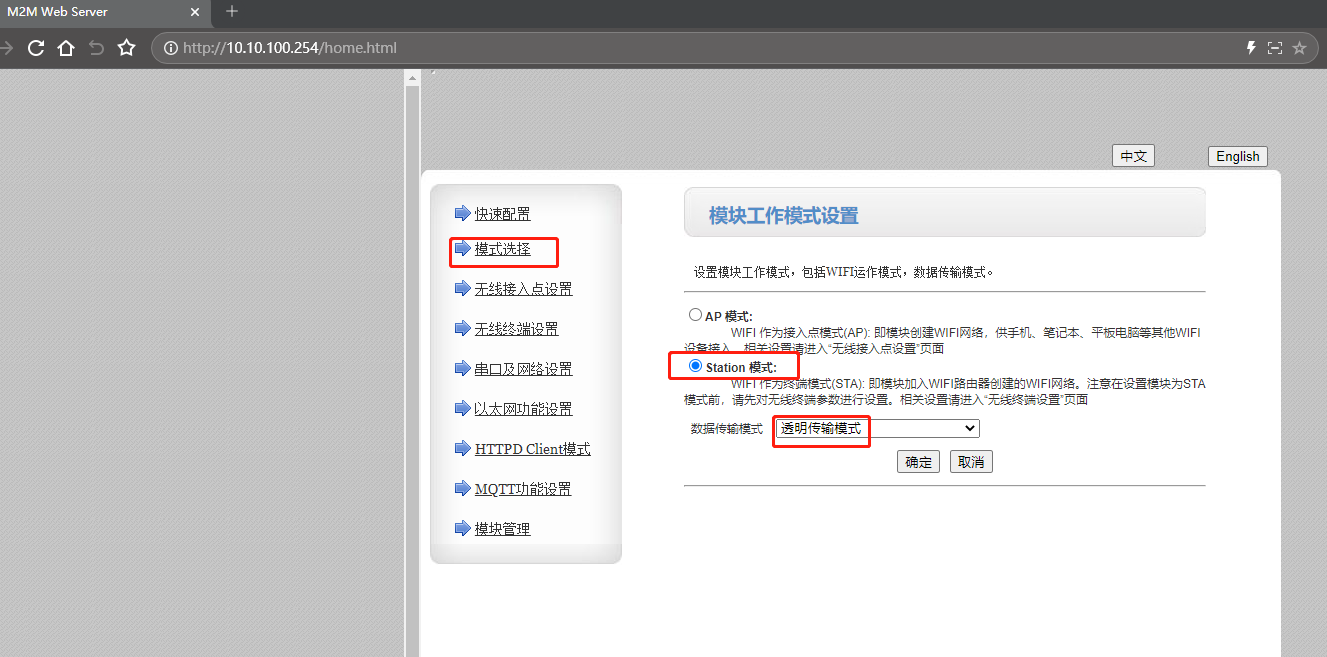

1、配置模式

网页上设置STA模式，开启透明传输模式，点击确定。不要重启�？�，等所有参数都配置完了，再重启W630。

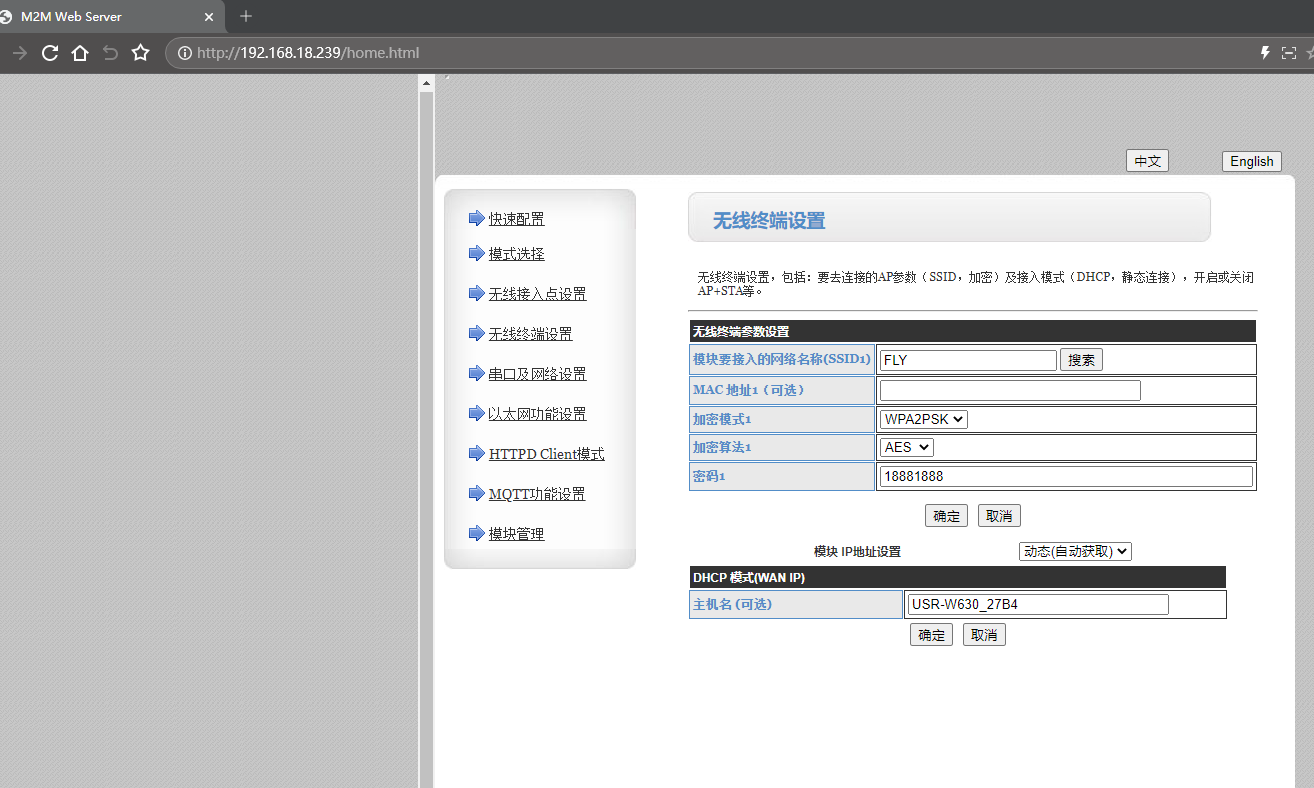

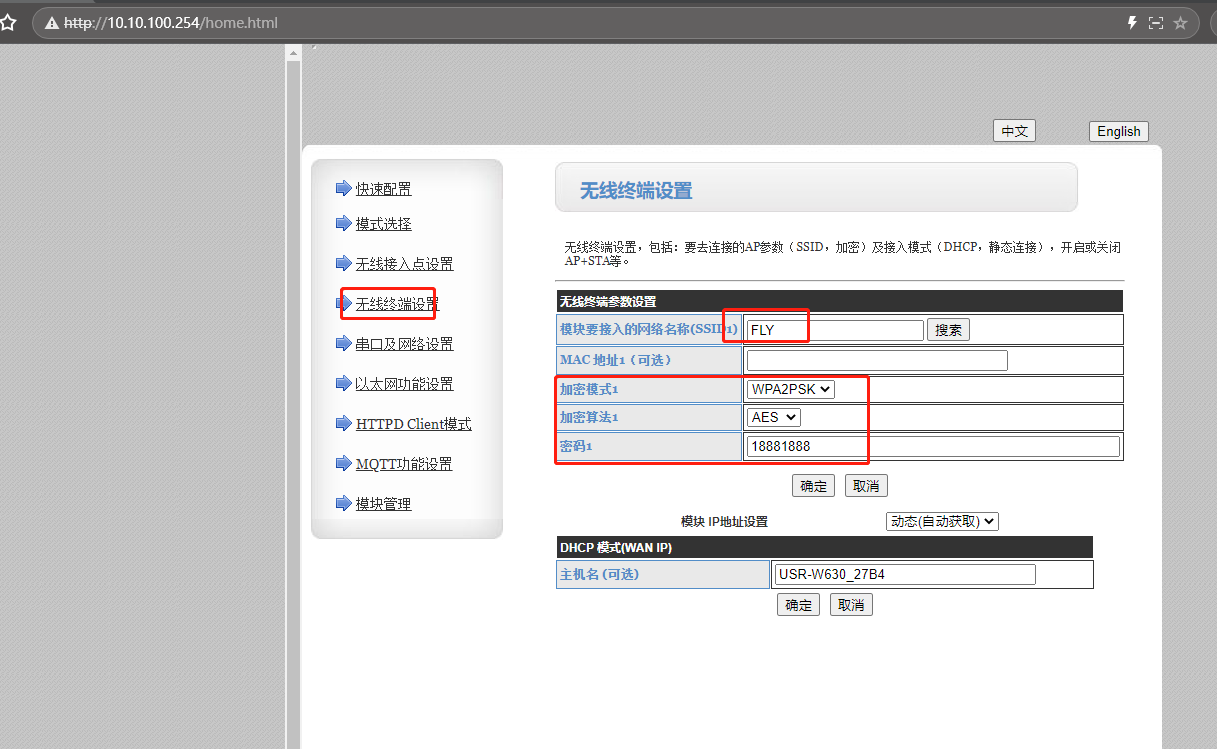

2、配置无线终端设置

输入要连接的路由器WiFi名和密码，点击确定。W630从路由器获取IP方式是DHCP，如果改静态，注意域名服务器设置和网关一致。

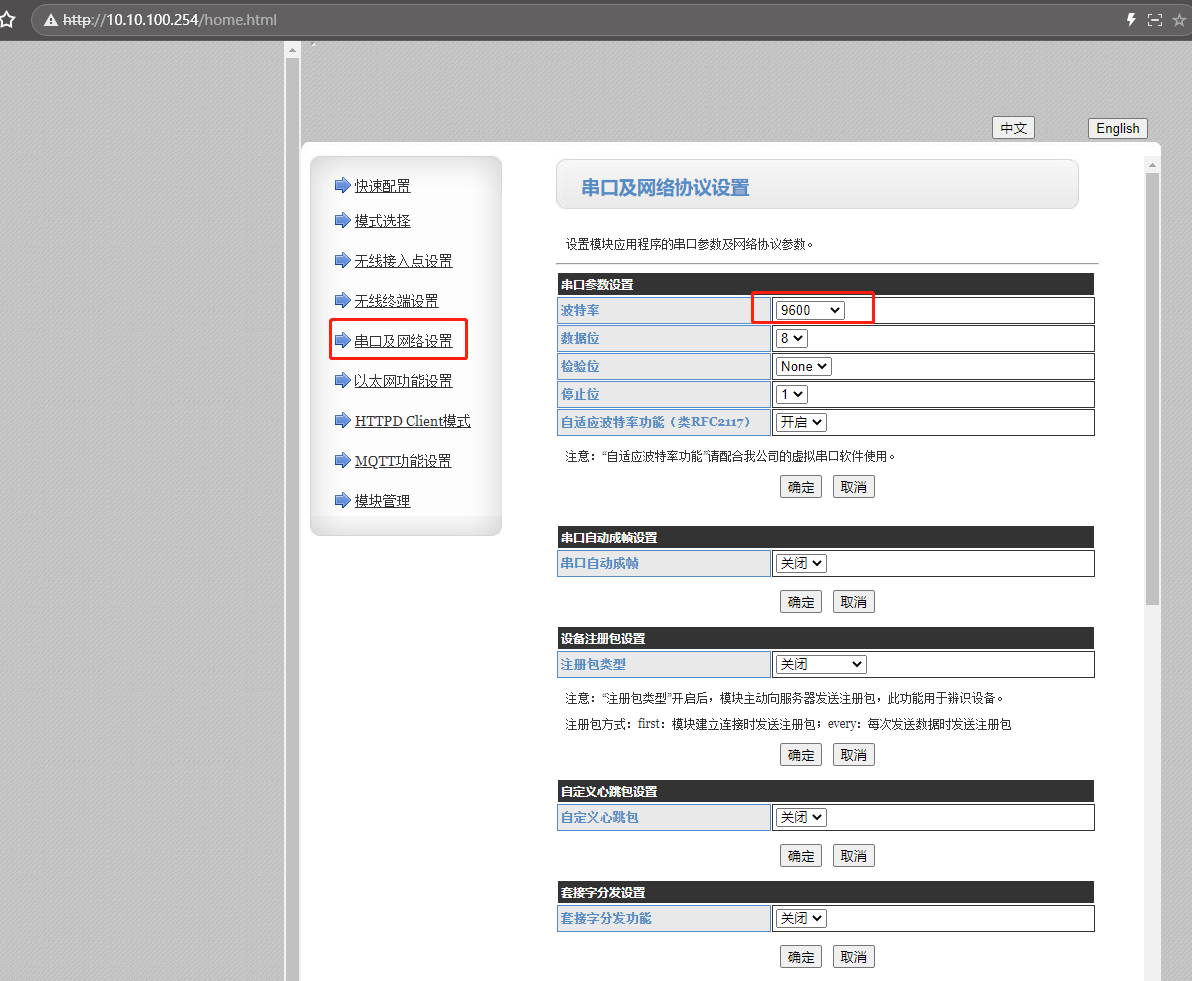

3、配置串口及网络设置，设置串口参数

波特率57600改为9600，点击确定。

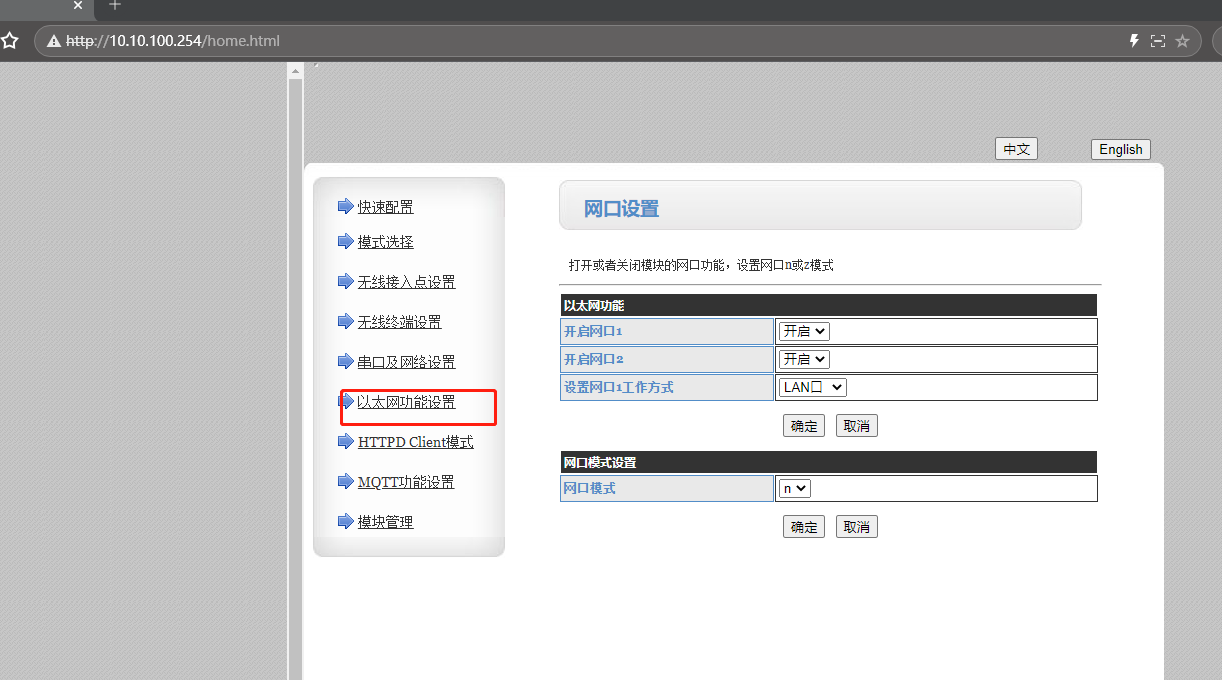

4、配置以太网功能设置

STA模式，网口可以关闭，如果需要开启，只能做LAN口，不能设置WAN口。

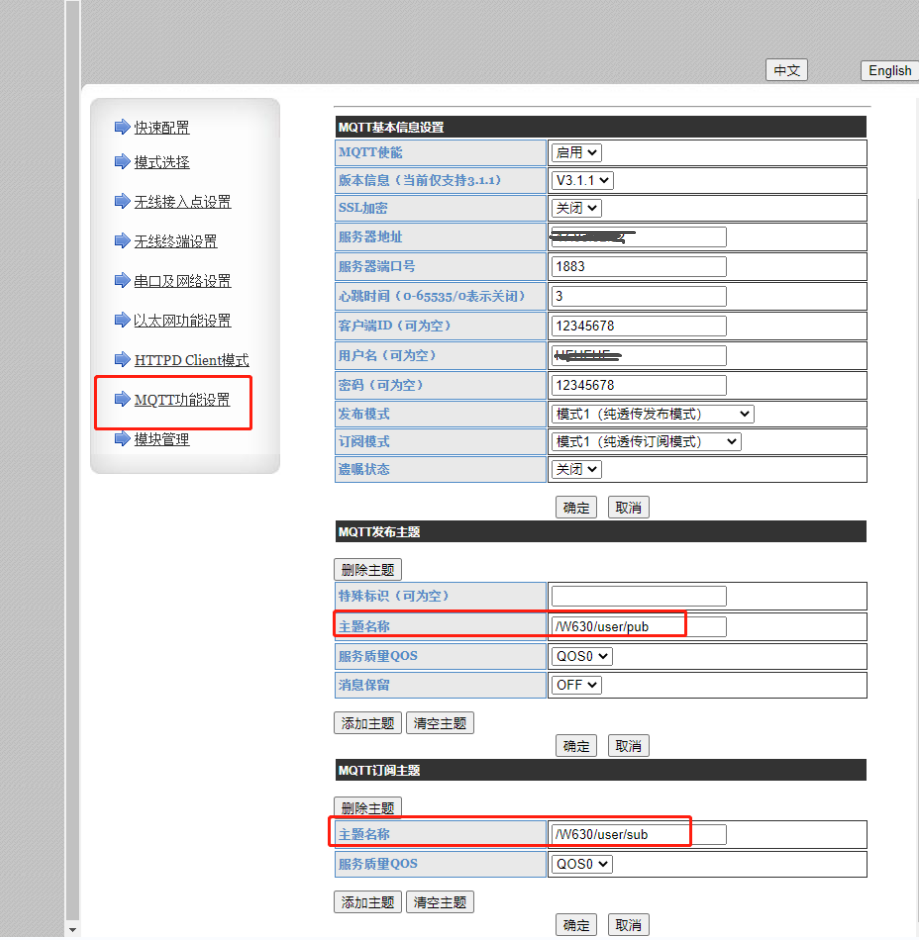

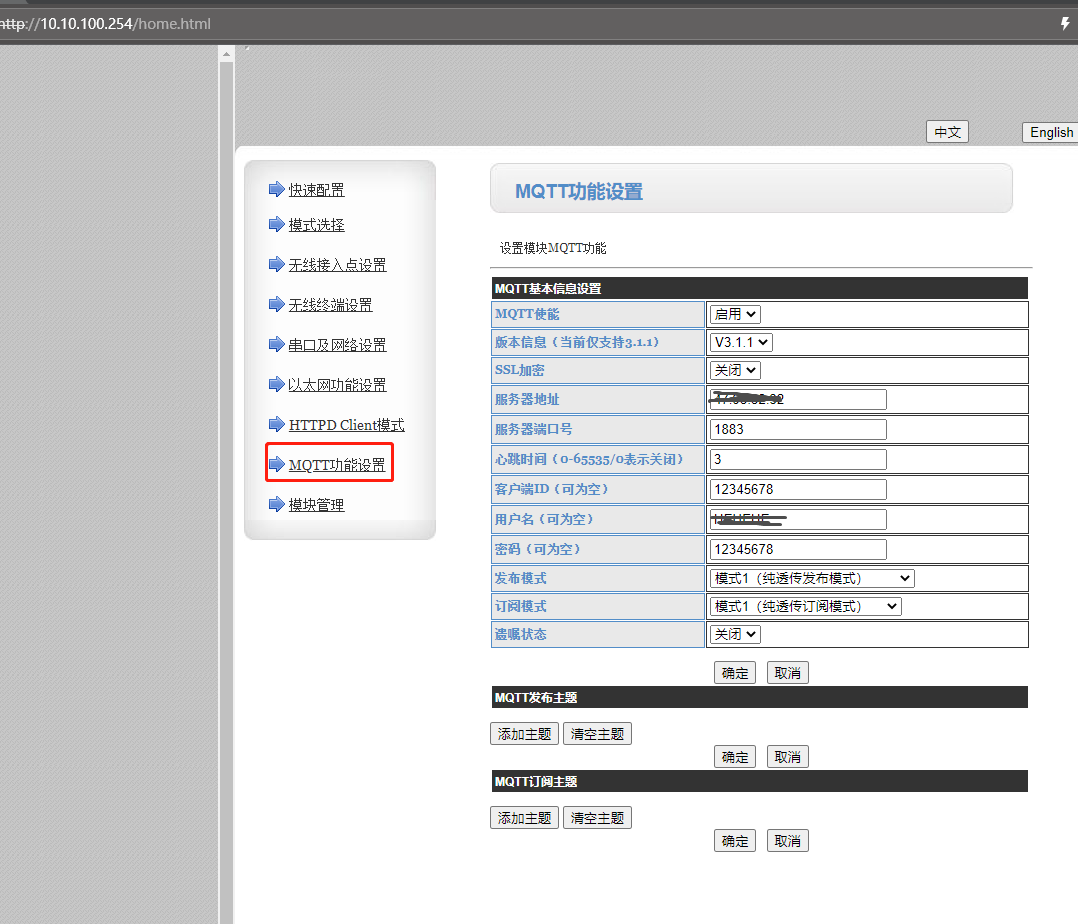

5、配置MQTT参数

（1）开启MQTT功能，MQTT使能启用，服务器地址填要连接的MQTT服务器地址，服务器端口填要连接的MQTT服务器端口，顾客端ID不要和MQTTfx软件的顾客端ID重复。

填写MQTT服务器的客戶名和密码。点击确定。

（2）配置MQTT发布主题和订阅主题

自定义设置一个发布主题/W630/user/pub

自定义设置一个订阅主题/W630/user/sub

订阅和发布主题不要一样。

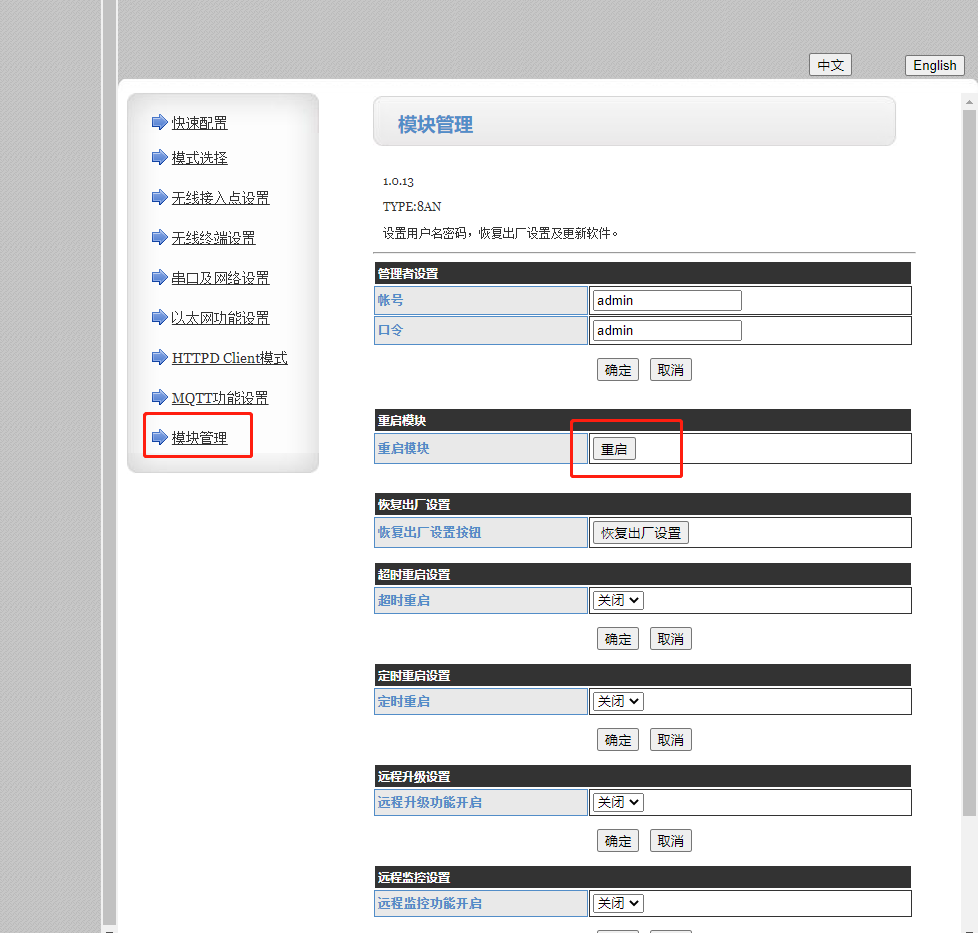

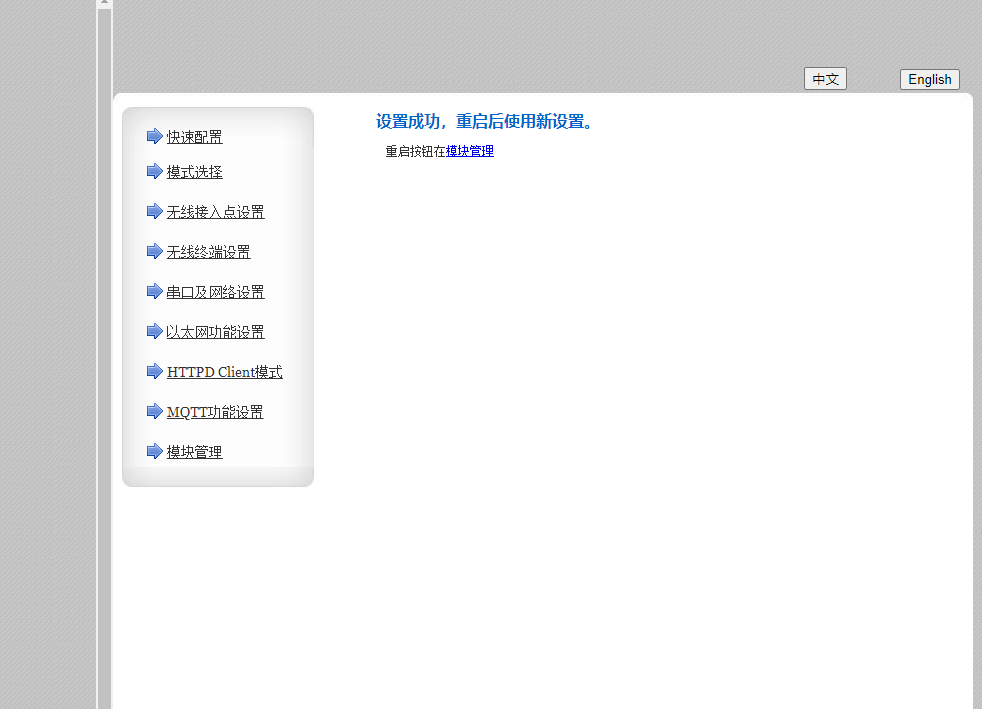

6、网页设置完参数，重启�？�

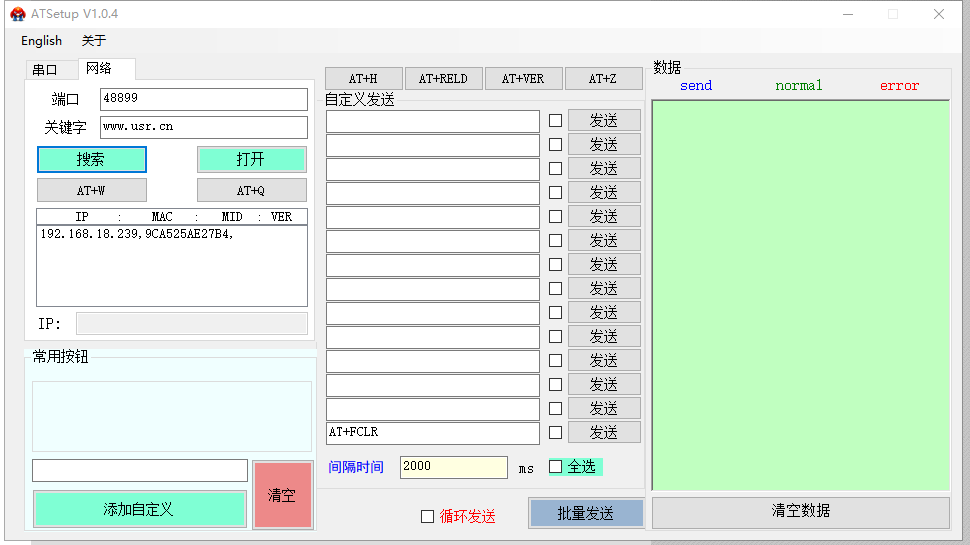

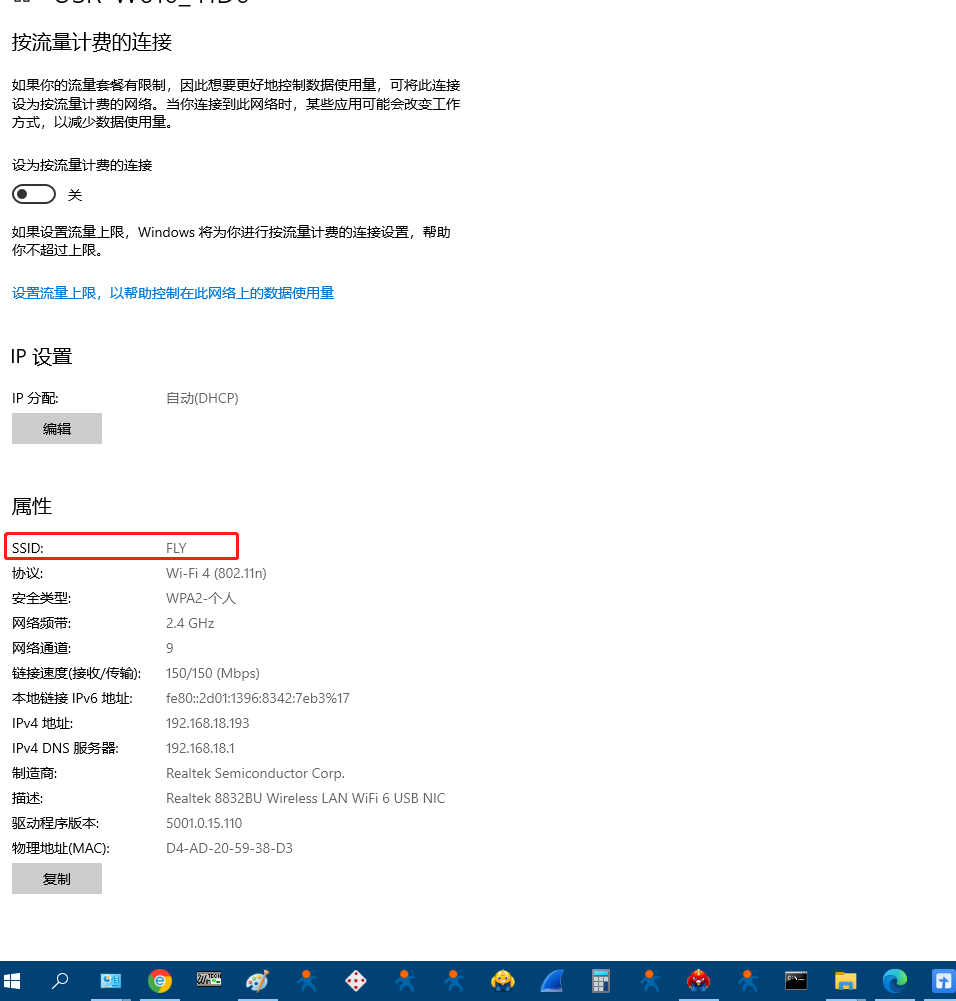

7、查询W630 STA模式的IP

W630配置STA模式之后，电脑和W630连接同一个路由器，电脑下载W630的配置软件，可以48899端口和www.usr.cn 网络搜索到路由器分配给W630的IP。浏览器输入这个IP，可以登陆W630的网页，用于检查参数或者修改参数。

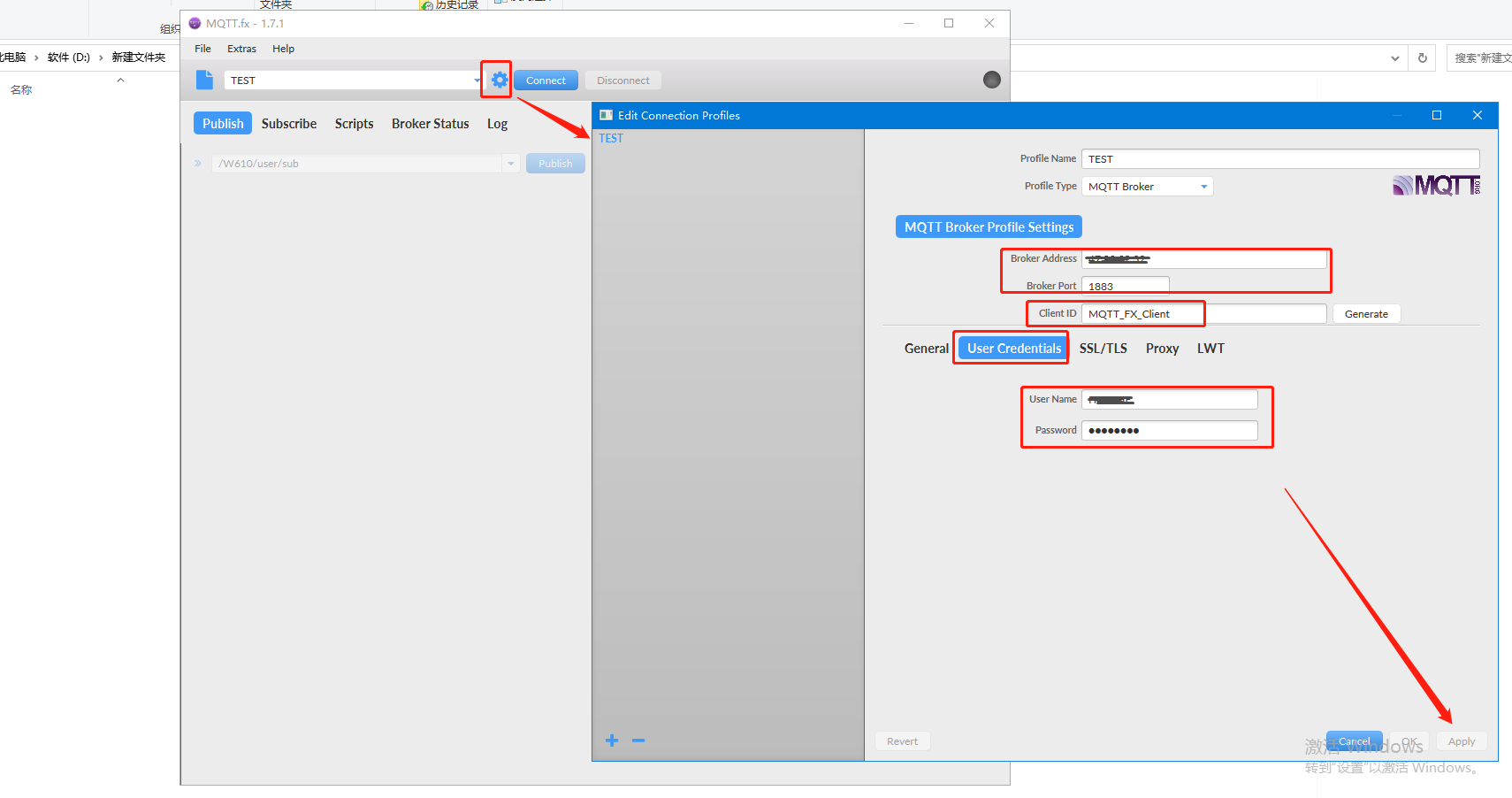

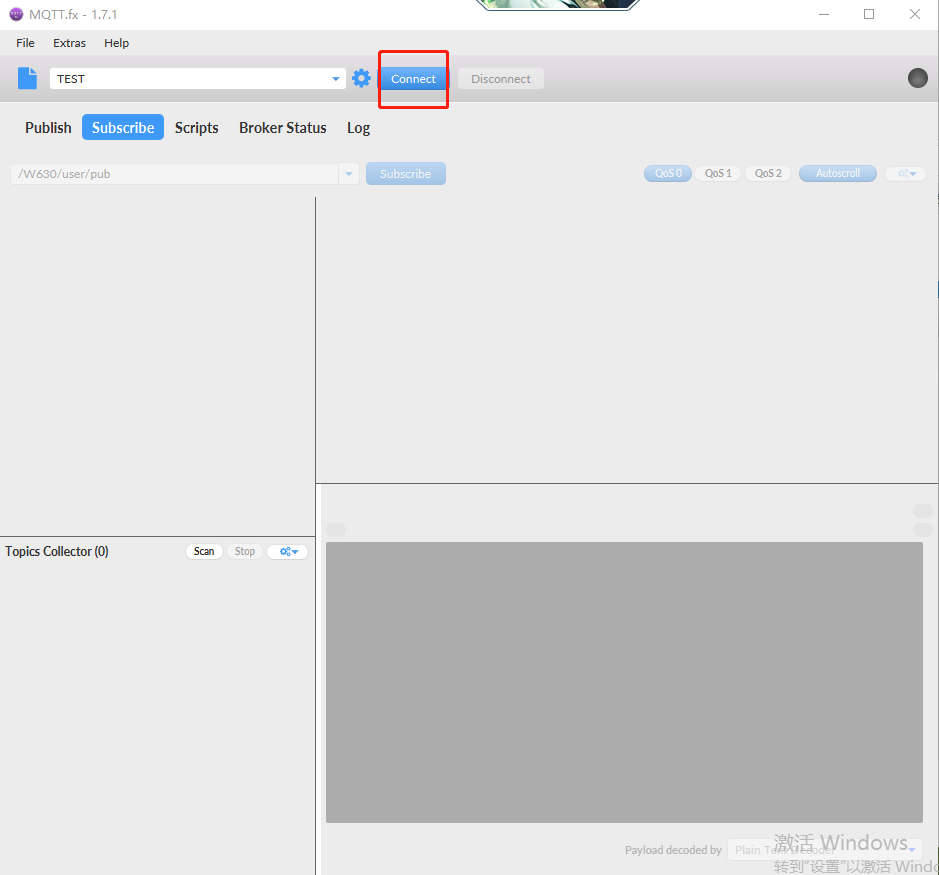

五、MQTTfx软件参数设置

电脑下载打开MQTTfx软件，新建一个测试顾客端，服务器地址填要连接的MQTT服务器地址，服务器端口填要连接的MQTT服务器端口，顾客端ID不要和W630的顾客端ID重复。

填写MQTT服务器的客戶名和密码。点击APPLY。点击Connect连接。

六、功能调试

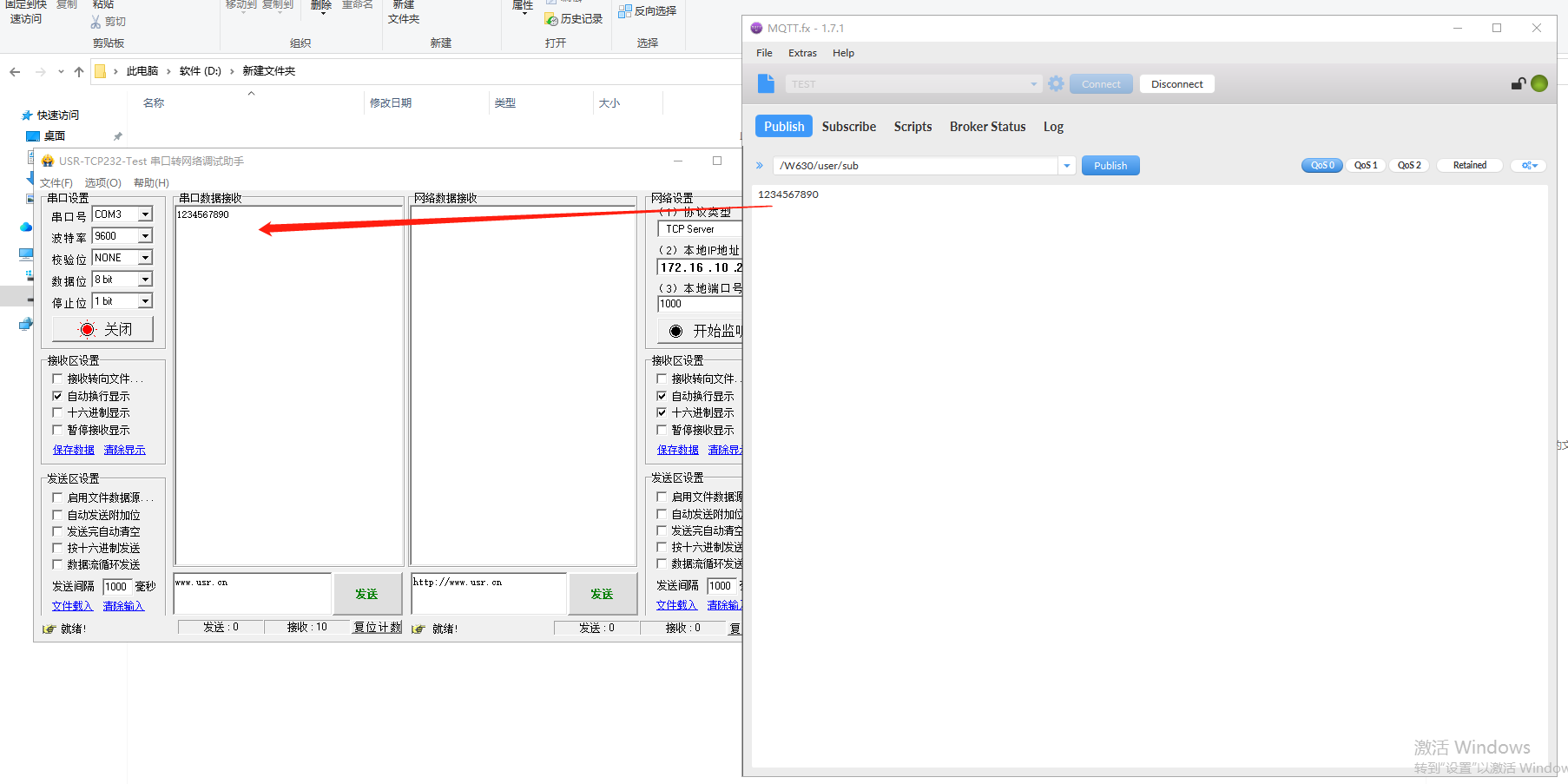

1、MQTTfx 软件发布，W630订阅测试：

MQTTfx 软件发布主题填W630订阅主题/W630/user/sub

MQTTfx 软件发送数据，W630串口使用串口助手，9600波特率，打开USB-RS485串口线COM口，COM3，可以接收到数据。

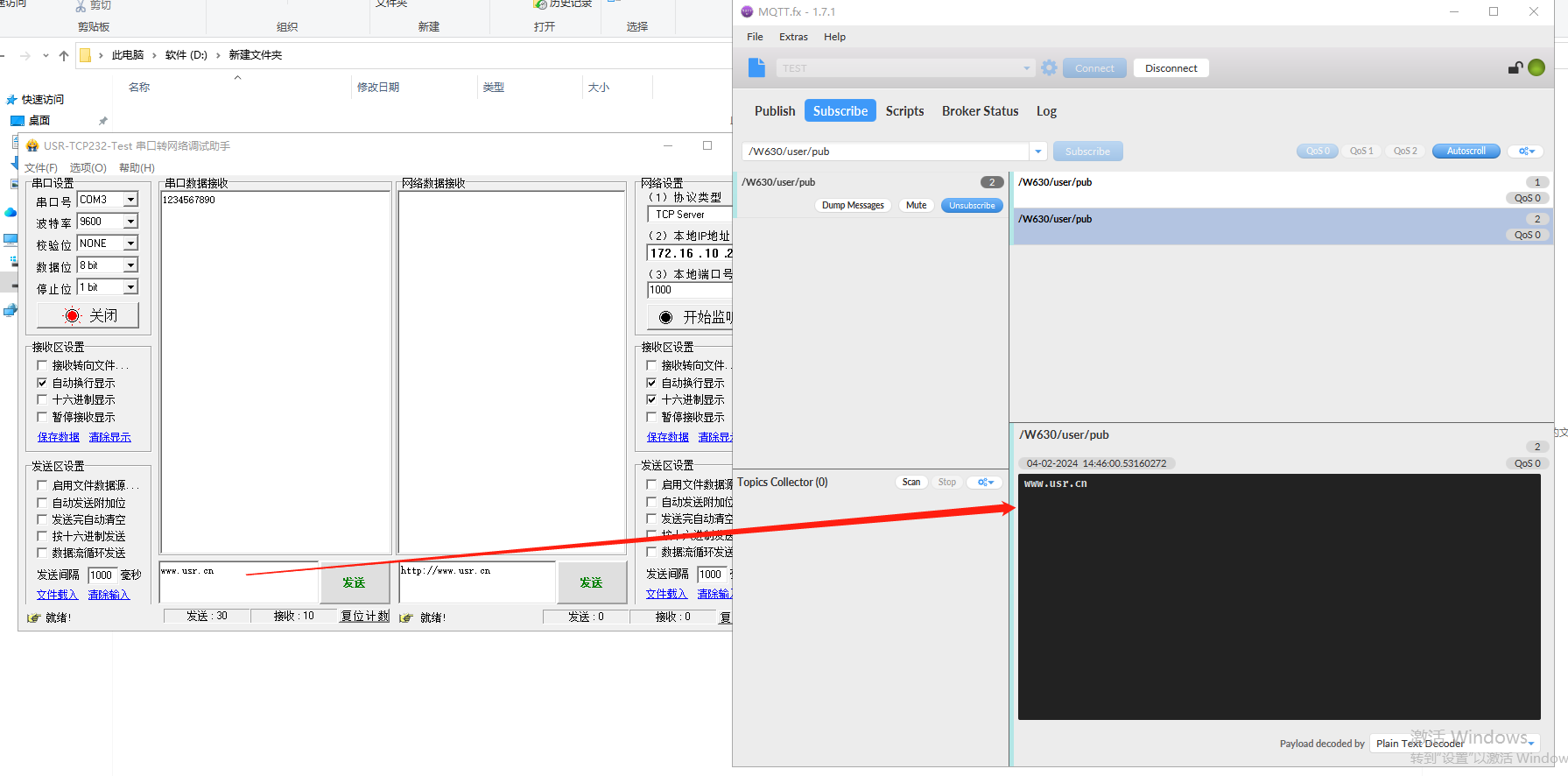

2、W630发布，MQTTfx 软件订阅测试：

MQTTfx 软件订阅主题填W630发布主题/W630/user/pub

W630串口使用串口助手，9600波特率，打开USB-RS485串口线COM口，COM3，发送数据，MQTTfx 软件可以接收到数据。
