USR-TCP232-T1 连接galaxy银河国际云实现modbus rtu组态（V6）

2023-03-14

一、资料下载

说明书：/Download/1256.html

硬件手册：/Download/1263.html

设置软件：/Download/257.html

调试助手：/Download/27.html

虚拟串口软件：/Download/31.html

二、galaxy银河国际云操作

1.注册galaxy银河国际云账号

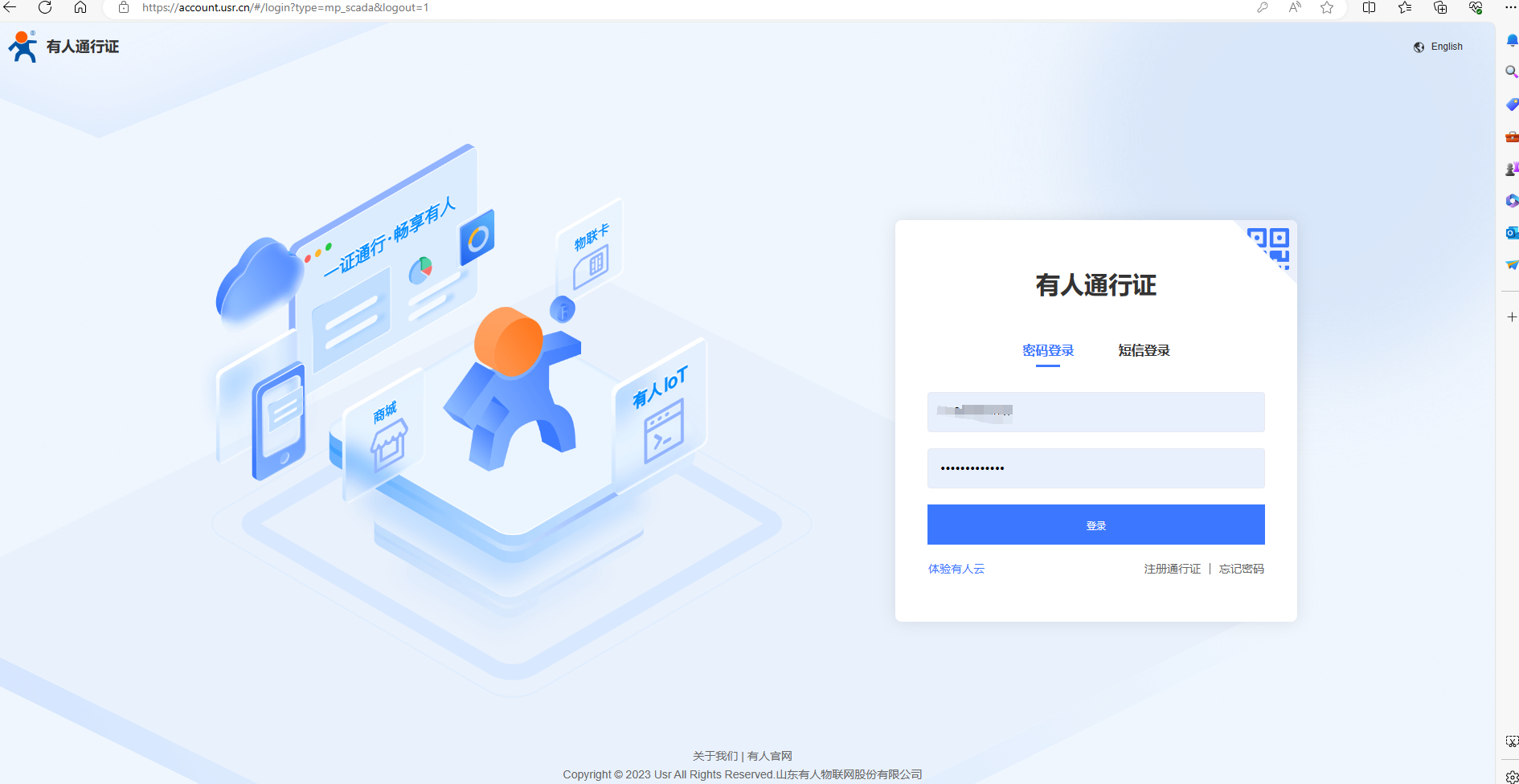

登陆galaxy银河国际云：https://account.usr.cn/#/login?type=mp_scada&logout=1，注册账号并登陆。

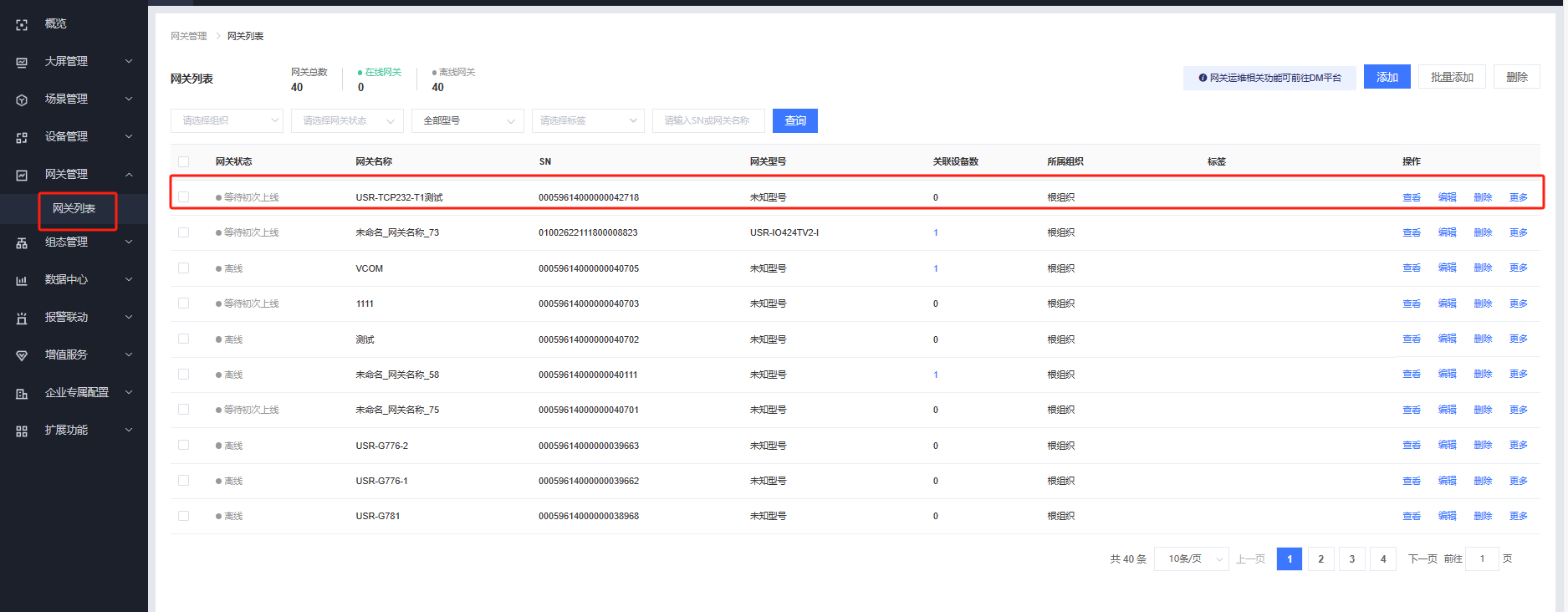

2.添加网关：网关经营--网关列表--添加

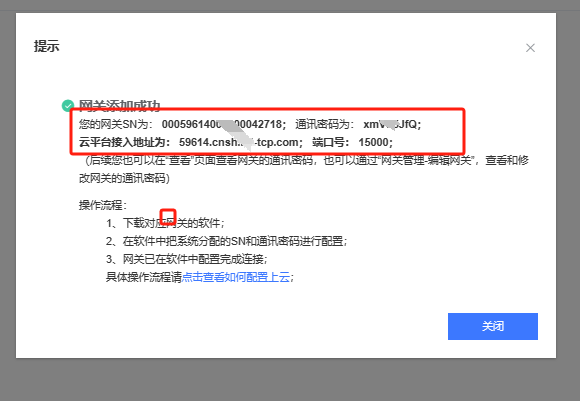

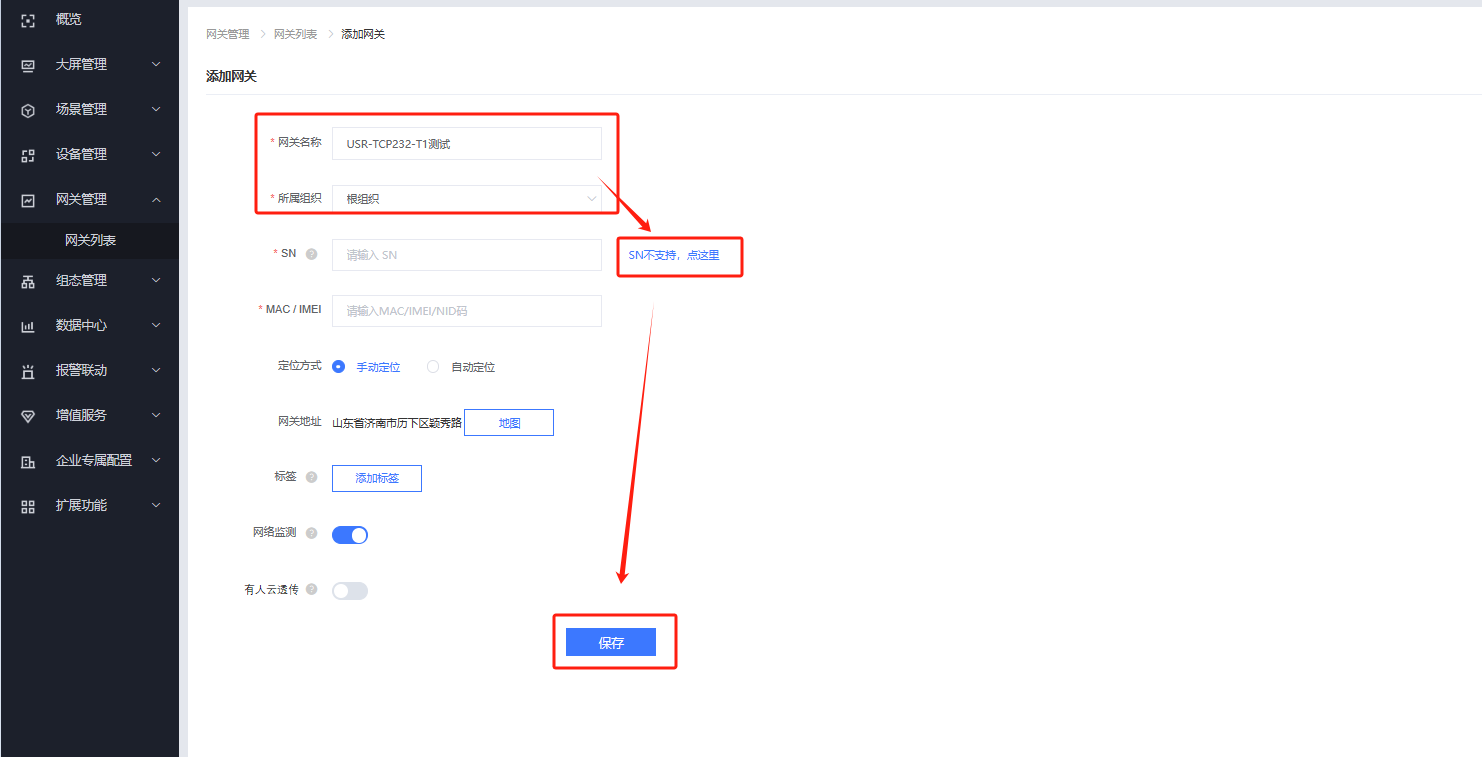

设备名称可自定义，所属组织选择根组织，T1目前不支持SN码添加，点击右侧“没有SN，点这里”，设备ID和通讯密码可以自动生成，设备ID20位，通讯密码必须是8位（支持修改密码）。设置完成后点击保存即可看到平台给分配的接入地址和SN 密码等信息。

3.添加模板：设备经营--设备模板--添加

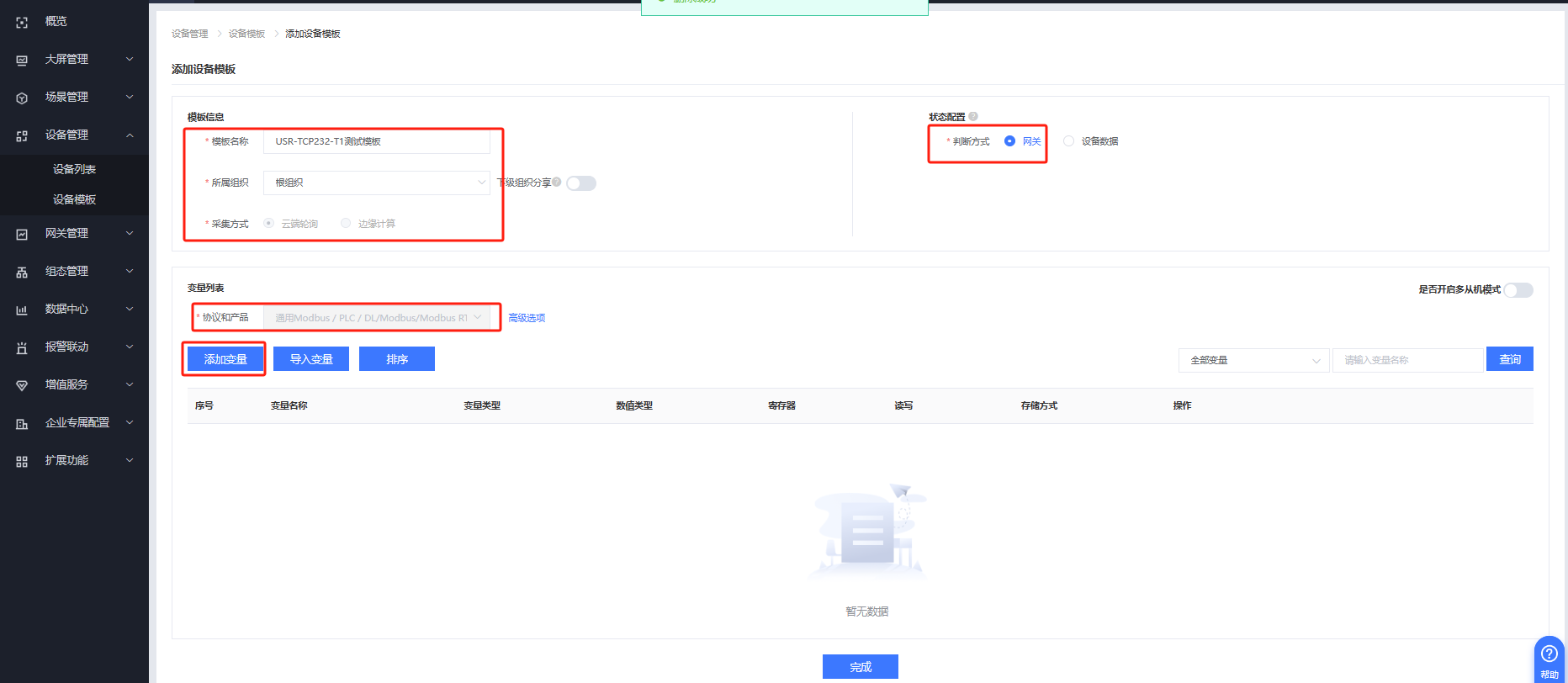

模板名称可自定义，所属组织选择根组织，采集方式选择云端轮询，判断方式选择网关

协议选择通用Modbus/PLC/DL / Modbus / Modbus RTU，点击添加变量

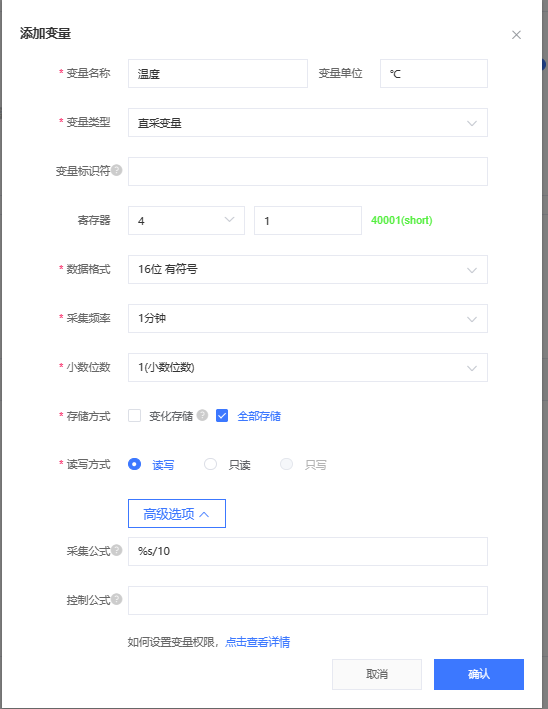

变量名称：“温度”，单位：自定义。

变量类型：“直采变量”

变量标识符不用填。

寄存器：第一个空选择“4”，第二个空填“1”。

数据格式：16位有符号

采集频率：1分钟（自定义）

小数点位数：1（小数位数）

存储方式：全部存储（自定义）

读写方式：读写（自定义）

高级选项 > 采集公式：%s/10

点击确认即可

注意：如果实际使用情况，不需要公式的话，可以不添加公式

寄存器地址计算方法：

寄存器的填写(需要知道终端设备的功能码寄存器的起始地址，不清楚的需要联系终端设备的厂家)

功能码03H或06H，起始地址0000H，则填：40001;

功能码04H，起始地址000AH，则填：30011;

功能码01H或05H，起始地址0002H，则填：00003;

功能码02H，起始地址0003H，则填：10004。

格式为功能码+寄存器地址(需要16进制转为10进制)+1

与组态软件的寄存器写法相同，填十进制寄存器地址，寄存器为起始地址+1。

如：功能码03H或06H，起始地址0000H，则填：40001;

以这个为例，操作为只读就是功能码为03则就是4，寄存器地址16进制转换为10进制就是0000，然后+1;所以组态地址就是40001；

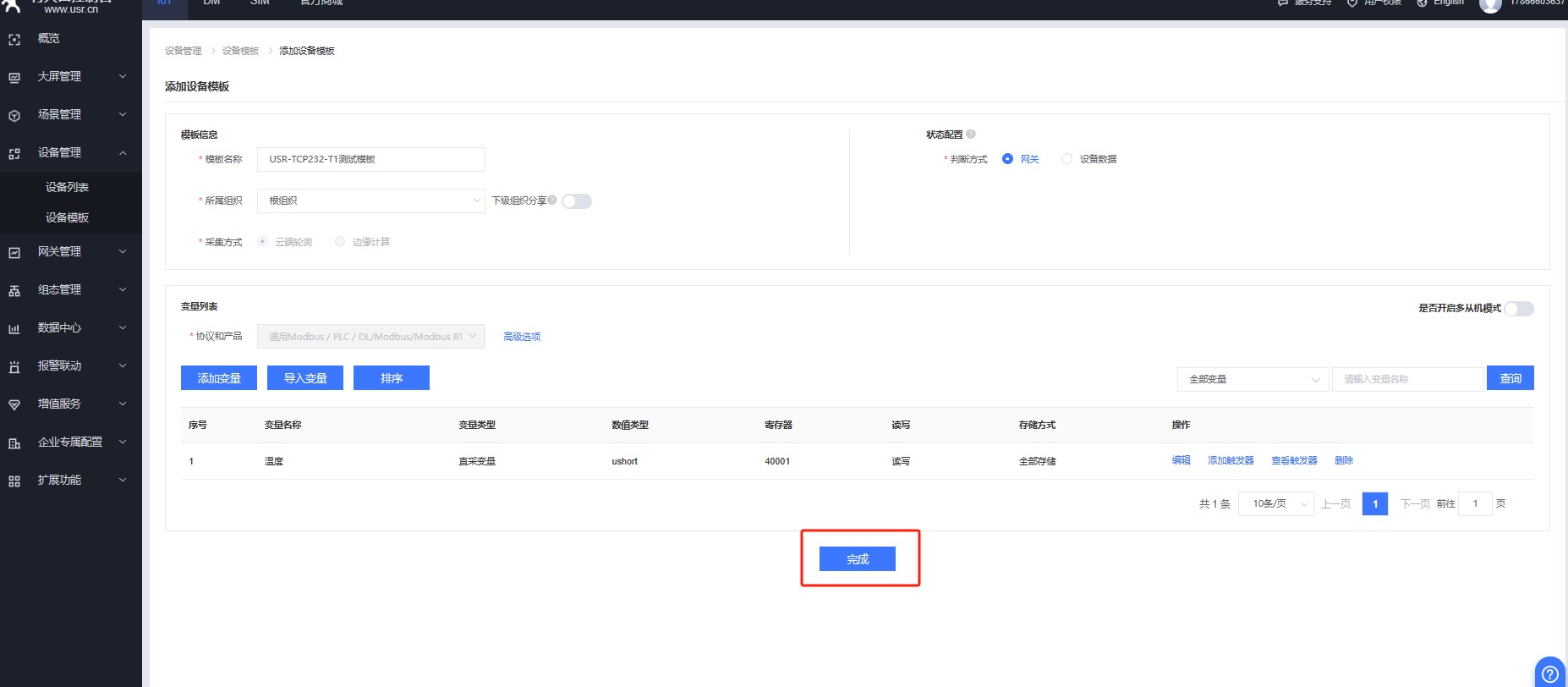

点击完成，模板即可添加成功。

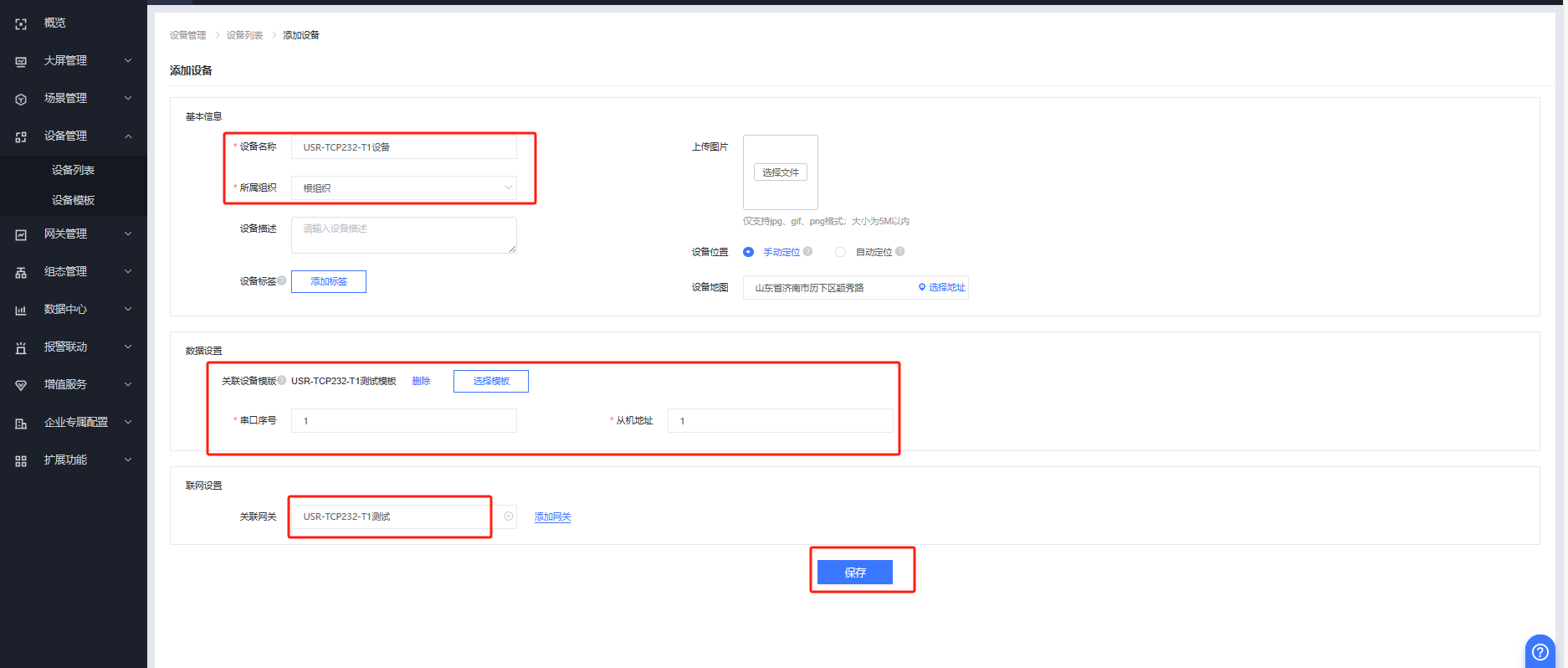

4.添加设备并绑定模板和网关

设备经营--设备列表--添加设备

模板名称可自定义，所属组织选择根组织。

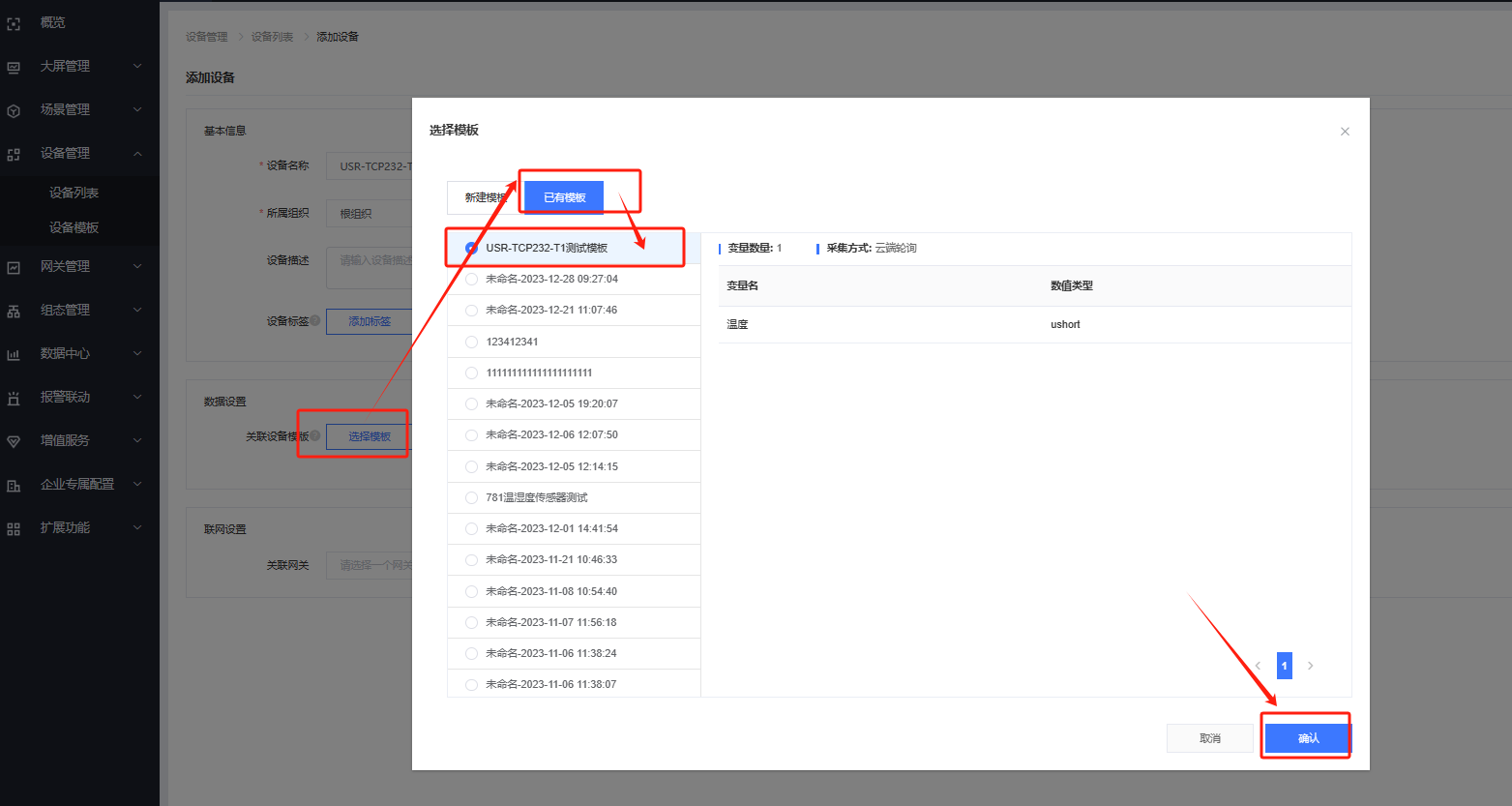

选择模板--已有模板，选择刚才创建的模板

串口序号选择1，从机地址1（从机地址根据所接的从机实际情况来填写）

关联之前添加的T1网关点击保存即可。

三、T1操作

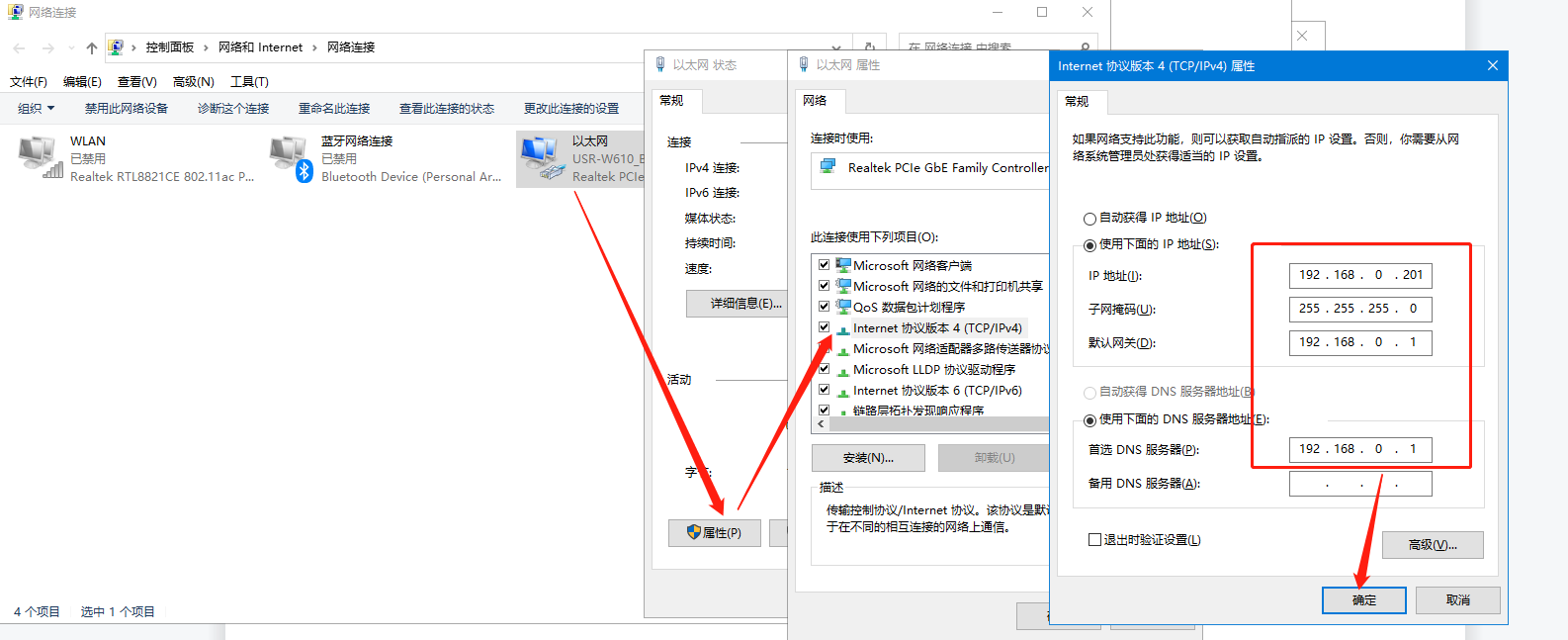

1.T1和电脑网口通过网线直连，电脑设置成静态IP和T1同网段，T1默认静态IP：192.168.0.7

1）打开T1的设置软件，点击搜索到的设备，IP地址类型设置成DHCP，保存参数

搜索不到设备可参考五章节附件1

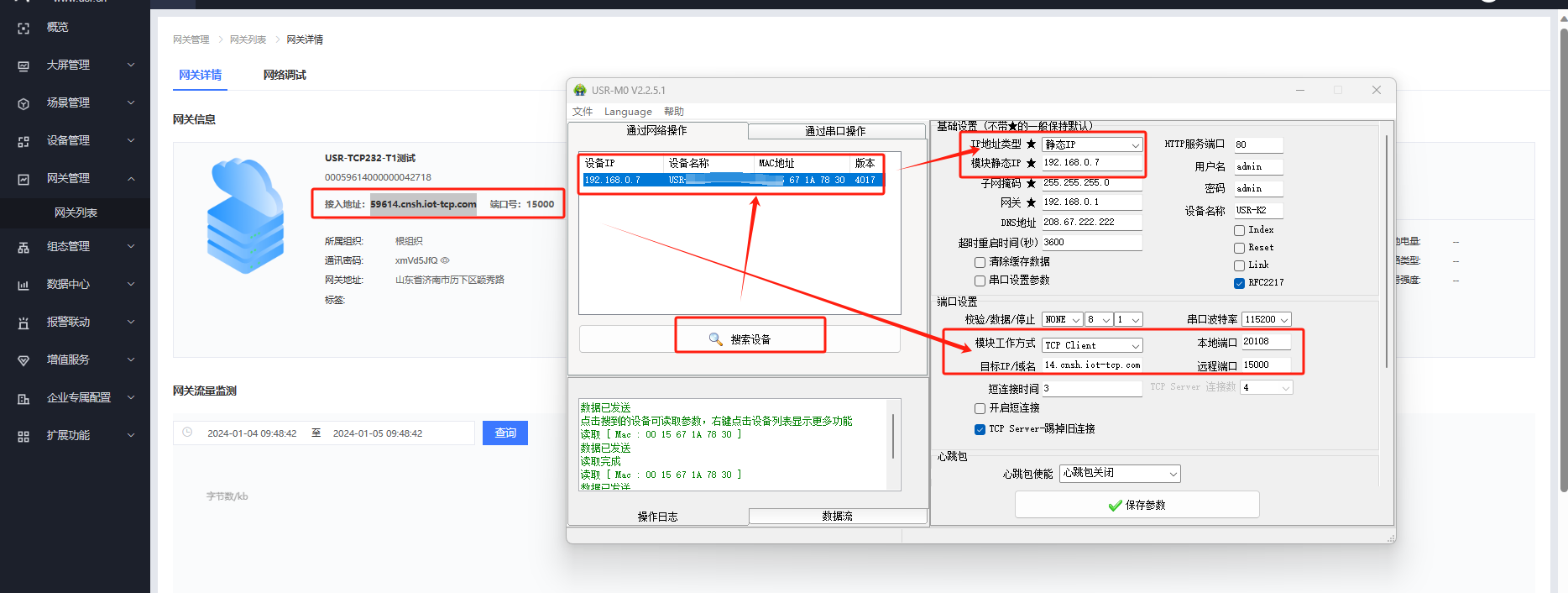

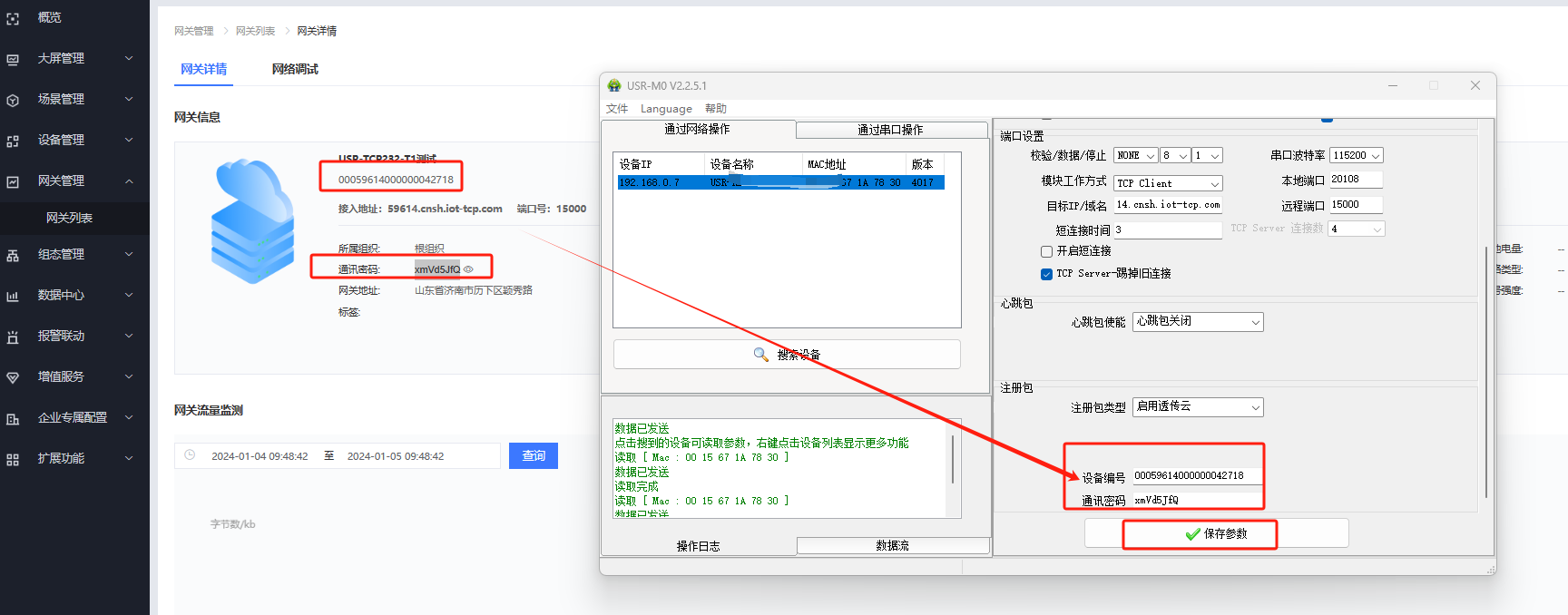

2）工作方式选择TCP Client，目的ip： 59614.cnsh.iot-tcp.com，远程端口号：15000，注册包选用启用透传云，设备编号和通讯密码可以在galaxy银河国际云平台设备列表中的查看中可以查看到。设置完成后点击保存参数。

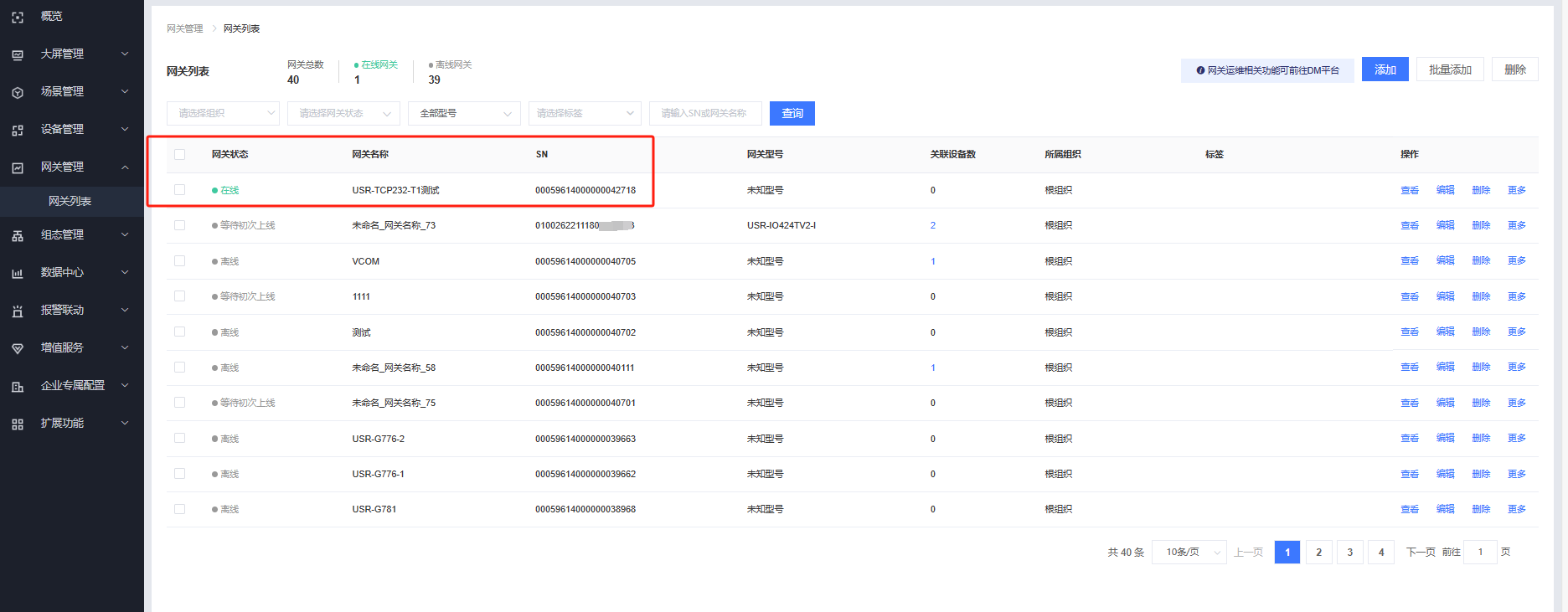

3.T1正常联网，参数设置正确，此时可以看到galaxy银河国际云设备已经上线

平台离线可参考五章节附件2

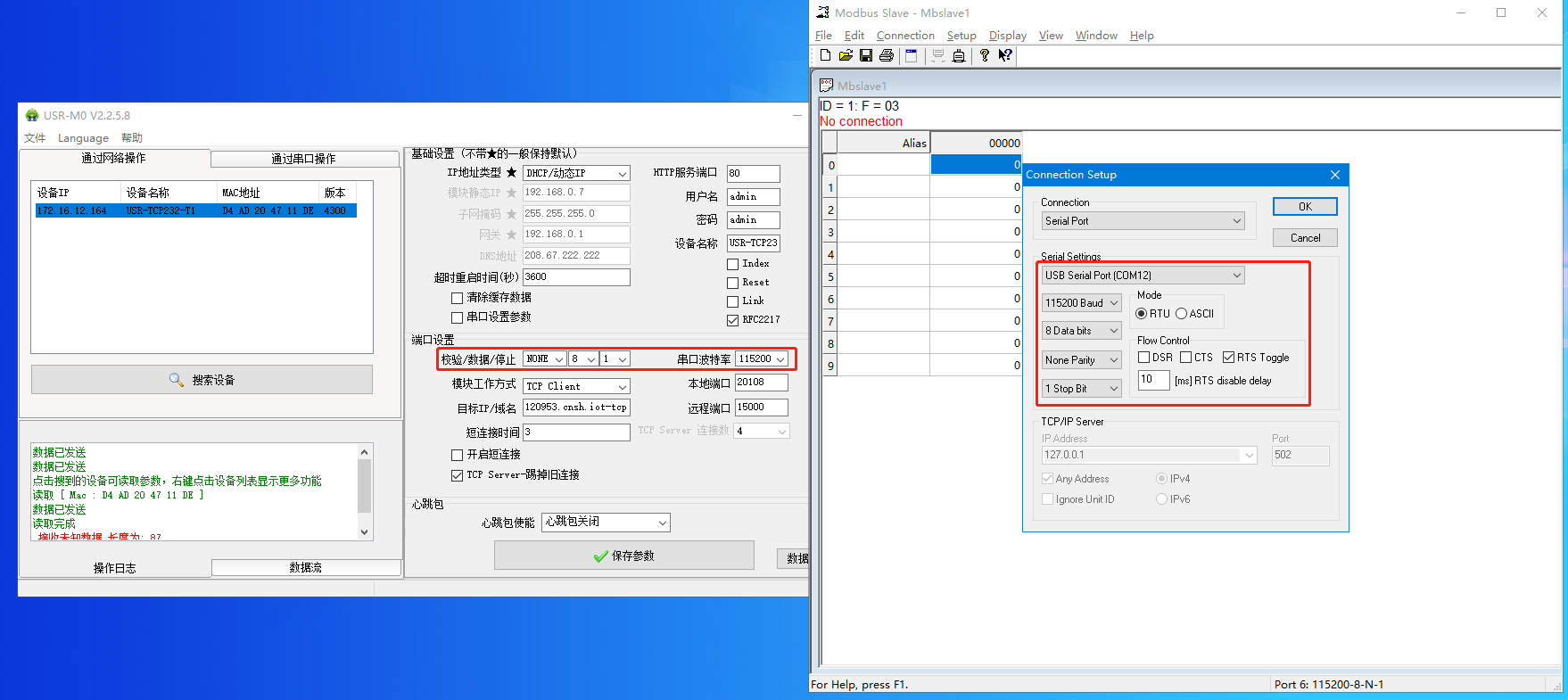

四、Modbus slave软件模拟串口设备，串口参数设置一致

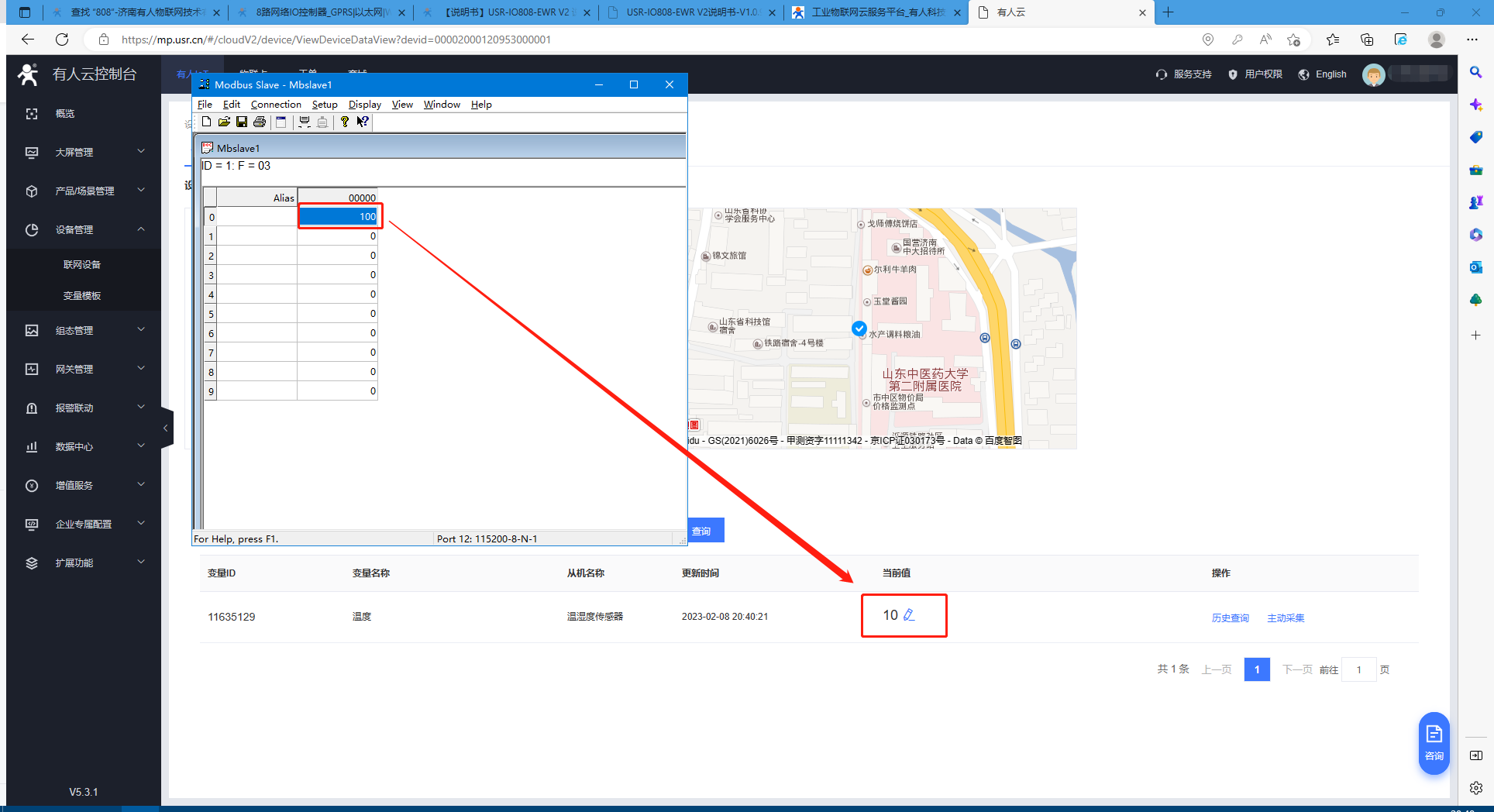

云端下发采集指令，modbus slave模拟串口设备上传数据

云端变量点位无数据变化更新可参考五章节附件3

五、常见问题及解决方法

附件1

T1设备直连电脑使用M0软件找不到怎么办？

答：

1、网线连接后检查网口指示灯状态是否正常，不正�？梢愿煌谙呋蛘呤堑缭床馐�

2、检查设备供电是否稳定，可以使用万用表量一下供电电压

3、检查电脑防火墙、杀毒软件是否关闭、多余网卡是否禁用，需要都关闭；

4、检查电脑设置的IP是否和T1设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,ping T1的IP（此处是192.168.0.7），若ping不通，检查网线和电脑网段的配置。

附件2

T1设备在设置软件进行参数设置后平台不上线怎么办？
答：

1、设备是否设置的是动态获取IP（静态获取的话能否上公网）

2、云端生成服务器域名每个账号不一样，确认设备填写参数域名、端口号、注册包位置中的设备编号、通讯密码和云平台生成一致，填写过程中不要有空格。

附件3

T1设备在galaxy银河国际云平台变量点位无数据变化、更新怎么办？

答：

1、确认T1设备和串口终端设备串口参数设置参数一致

2、确认连接的串口终端设备是不是标准modbus RTU协议的

3、galaxy银河国际云平台选择云端采集MOBUS RTU，填写正确的从机地址（设备号）、功能码和寄存器地址与设备真实寄存器地址是否一致

撰写人：尹工
