USR-DR502基本测试案例

一、说明

  (1)基础资料

  DR502说明书： /Download/1063.html

  DR502设置软件：/Download/939.html

  DR502的AT指令集：/Download/939.html

  (2)测试说明：本测试连接的是默认设置的服务器test.usr.cn：2317，实现的功能是向服务器发送数据，服务器自动返回接收到的数据。

  (3)测试目的：测试�？榈耐ㄐ攀欠裾�。

  (4)数据流向：客戶的串口设备可以通过本�？榉⑺褪莸街付ǖ姆衿�，�？橐部梢越邮绽醋苑衿鞯氖�，并将信息转发至串口设备。

  二、测试环节

  1、硬件连接：装上sim卡，接上天线，DR502通过485转USB接到PC上，用我司原装适配器供电。

  2、参数设置

  (1)打开设置软件，选择对应的串口号、波特率、校验位、数据位、停止位

  默认串口参数：115200 N 8 1

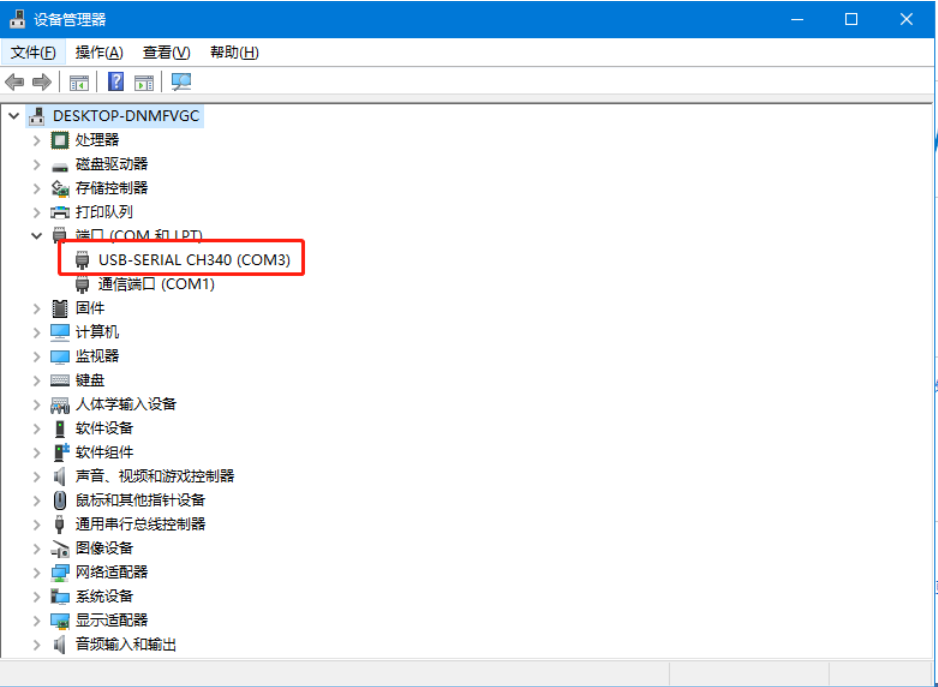

  注：串口号可以在电脑的“设备经营器-端口”查看

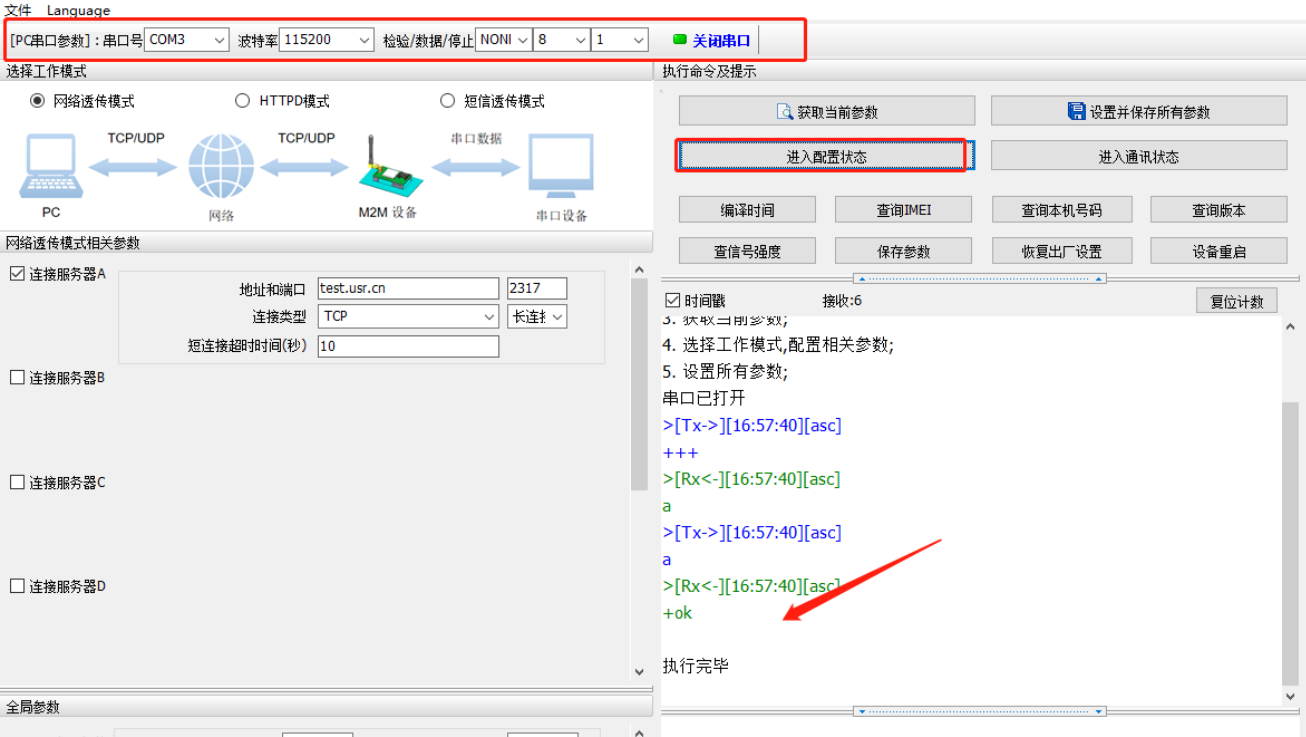

  (2)打开串口——进入配置状态——设置相关参数——设置并保存所有参数

注：点击进入配置状态，如果�？槟芊祷�+ok的字符，说明电脑和模块连接是没有问题的

如果要获取当前参数一定要先点击进入配置状态返回OK以后再点击获取当前参数

3. 设置并保存所有参数后，DTU会自动重启，重启完成会显示开机信息。

点击进入配置状态返回ok后，点击进入通讯状态。

串口向服务器发送什么数据，服务器就将接收到的数据返回到串口。

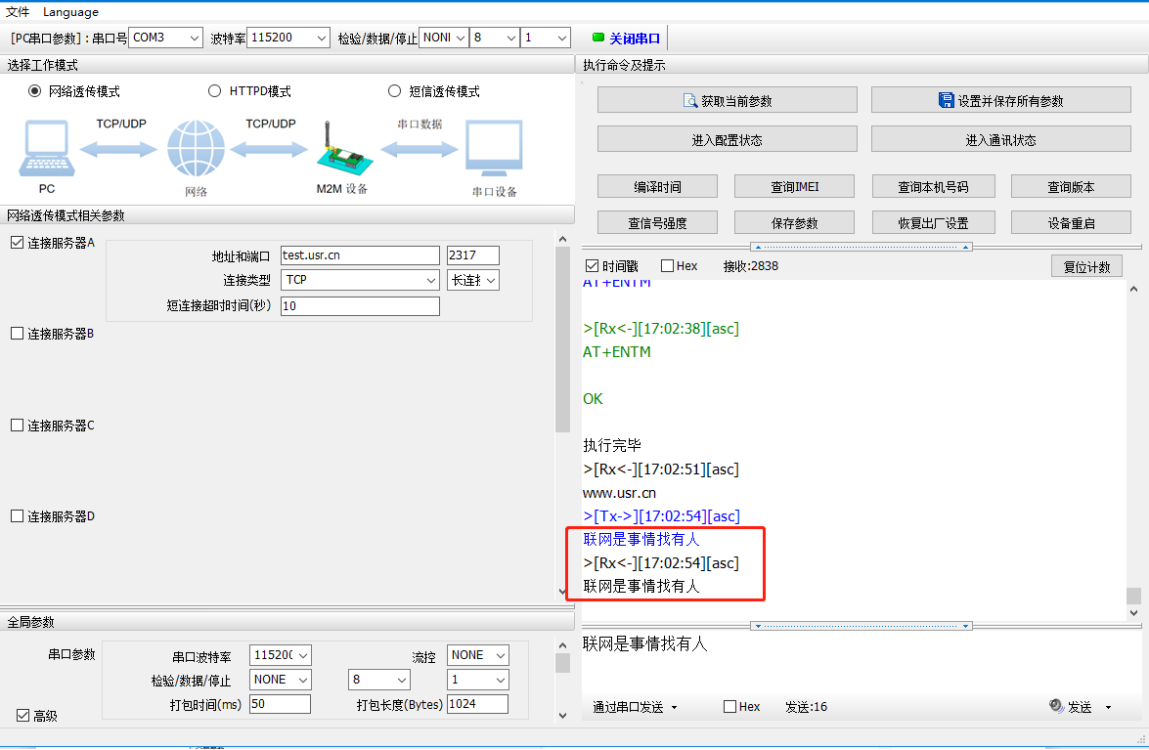

通过串口发送<联网的事情找galaxy银河国际>，可以看到服务器返回了相同的内容，说明�？楣ぷ魇敲挥形侍獾�.
