WH-L101-L-H20 点对点定点模式示例

2021-11-23

WH-L101-L-H20点对点定点模式示例

一、资料下载：

1、WH-L101-L-H20点对点协议说明书：/Download/1115.html

3、WH-L101-L-H20硬件设计手册：/Download/1116.html

4、WH-L101-L-H20 封装库 /Download/1117.html

5、WH-L10X-EVK评价板 /Product/238.html

6、USR-TCP232-TEST串口网络调试助手：/Product/78.html

二、硬件连接：

1、需要准备的物品：

WH-L101-L-H20 2个�？�

WH-L10X-EVK评价板 2个

LORA天线 2条

USR-RS232 串口线 2条

12V电源适配器 2个

笔记本电脑 1台

2、硬件连接：

本次透传数据测试，�？橛胓alaxy银河国际的评价板。

第一步：将2个WH-L101-L-H20焊接到2个WH-L10X-EVK评价板上，接好LORA天线。

第二步：第1个WH-L101-L-H20底板的232串口接USB-RS232串口线接电脑，然后接12V电源适配上电。第2个WH-L101-L-H20底板的232串口接USB-RS232串口线接电脑，然后接12V电源适配上电。

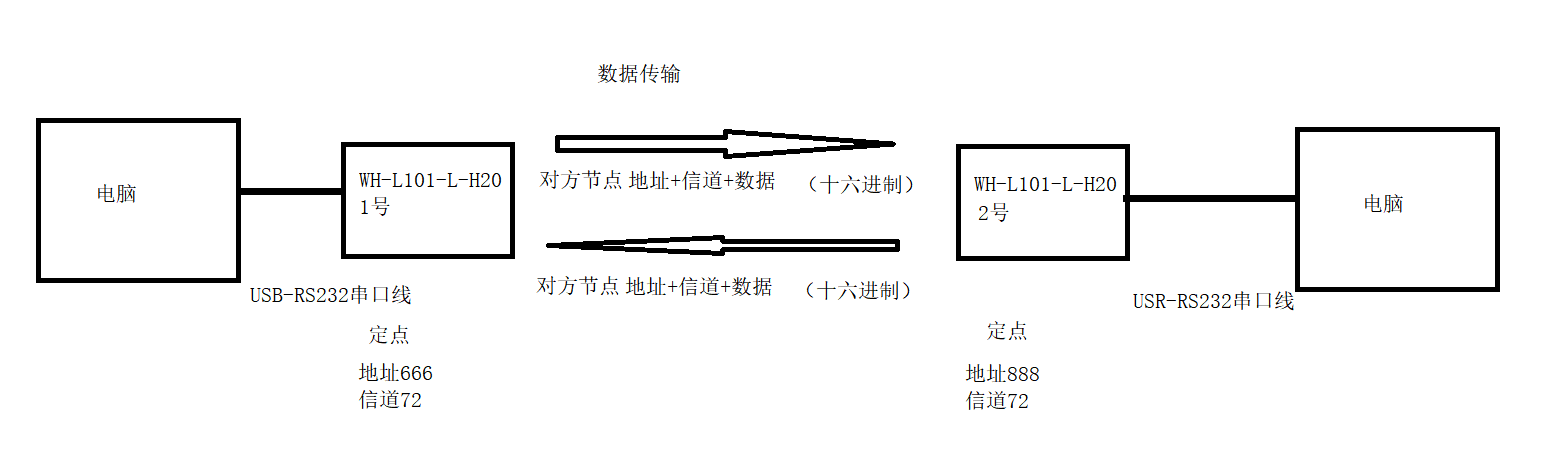

连接框图如下：

三、准备工作：

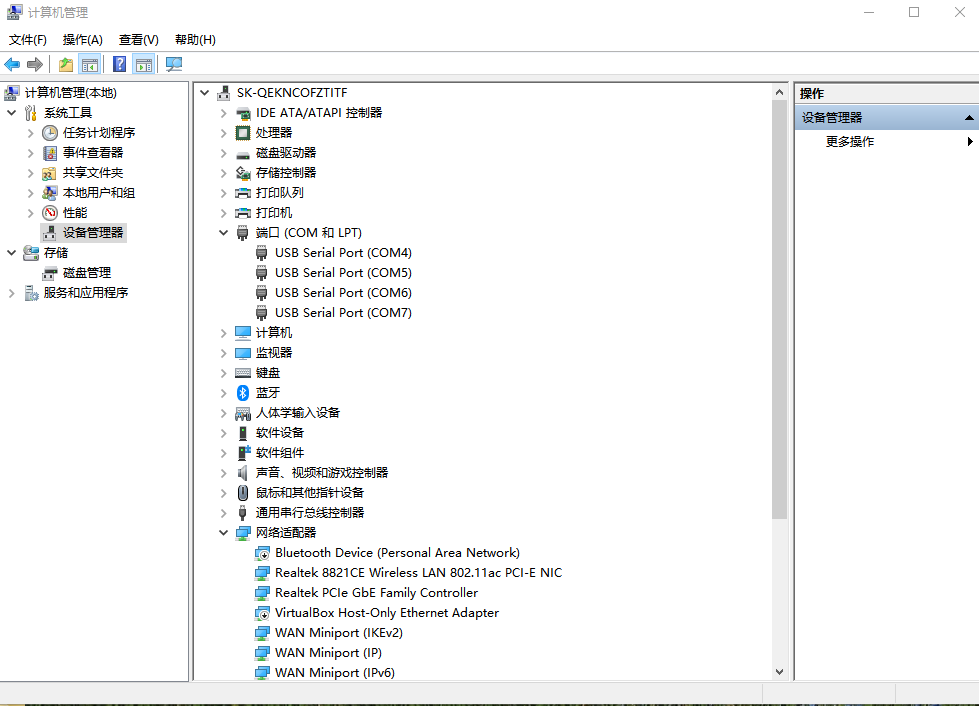

电脑鼠标点击计算机经营，右击，点开设备经营器，点击端口，查看接2个WH-L101-L-H20的USB-RS232串口线COM口号。

四、WH-L101-L-H20参数设置：

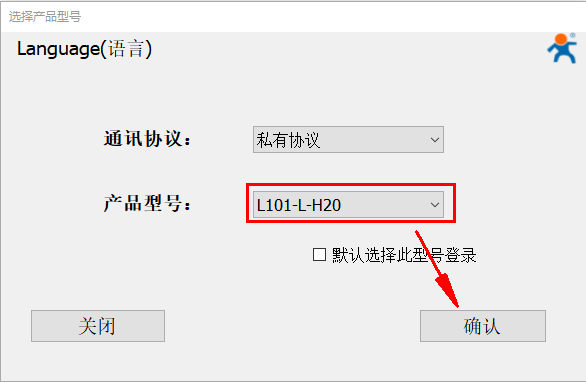

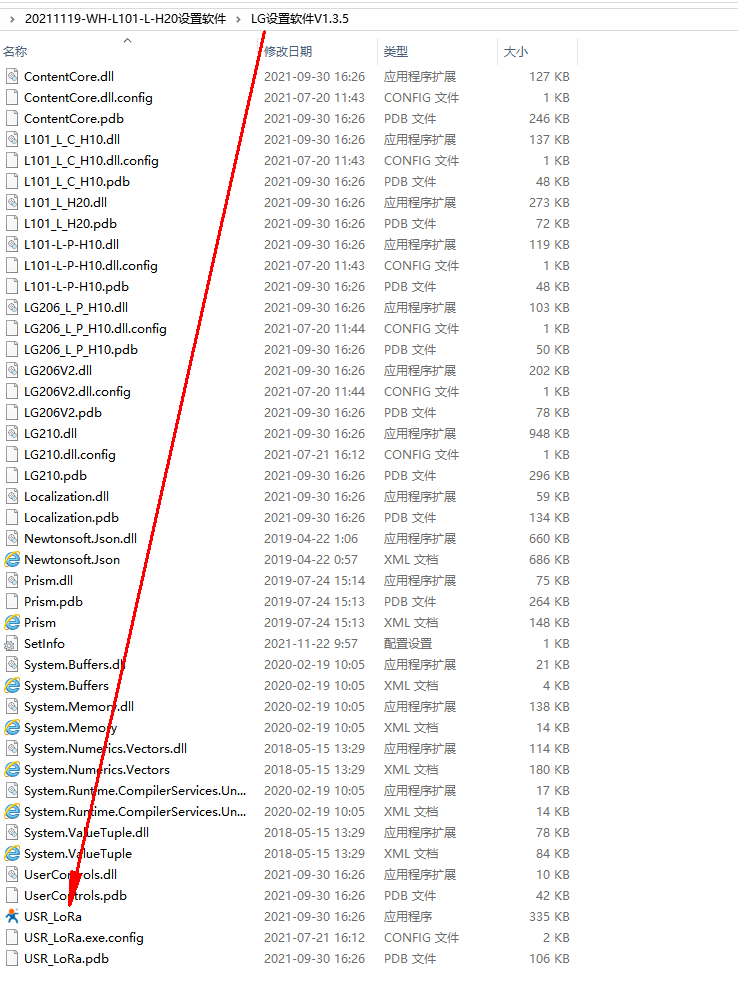

电脑打开WH-L101-L-H20的设置软件，型号选择L101-L-H20。

1、第1个WH-L101-L-H20参数设置：

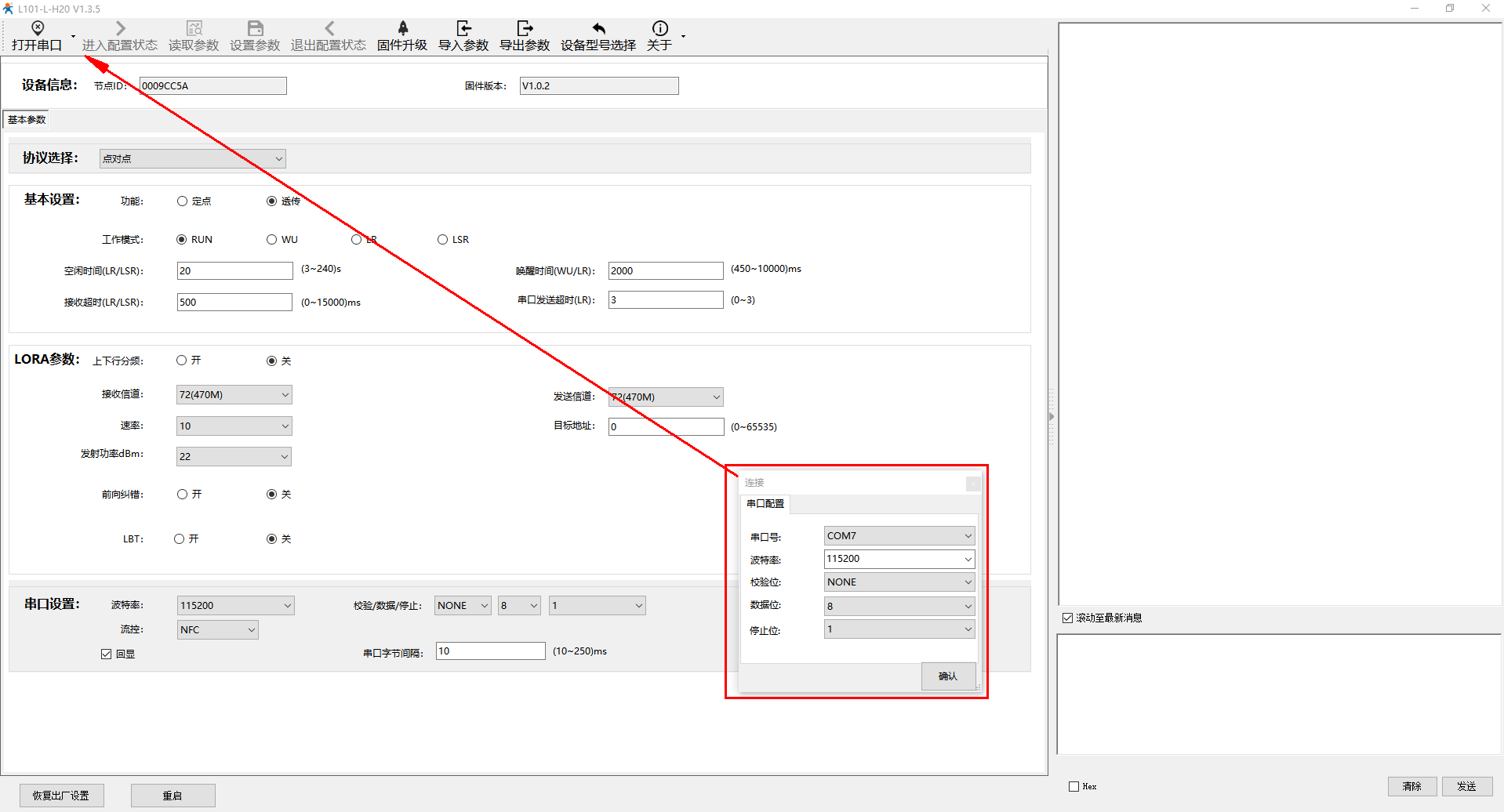

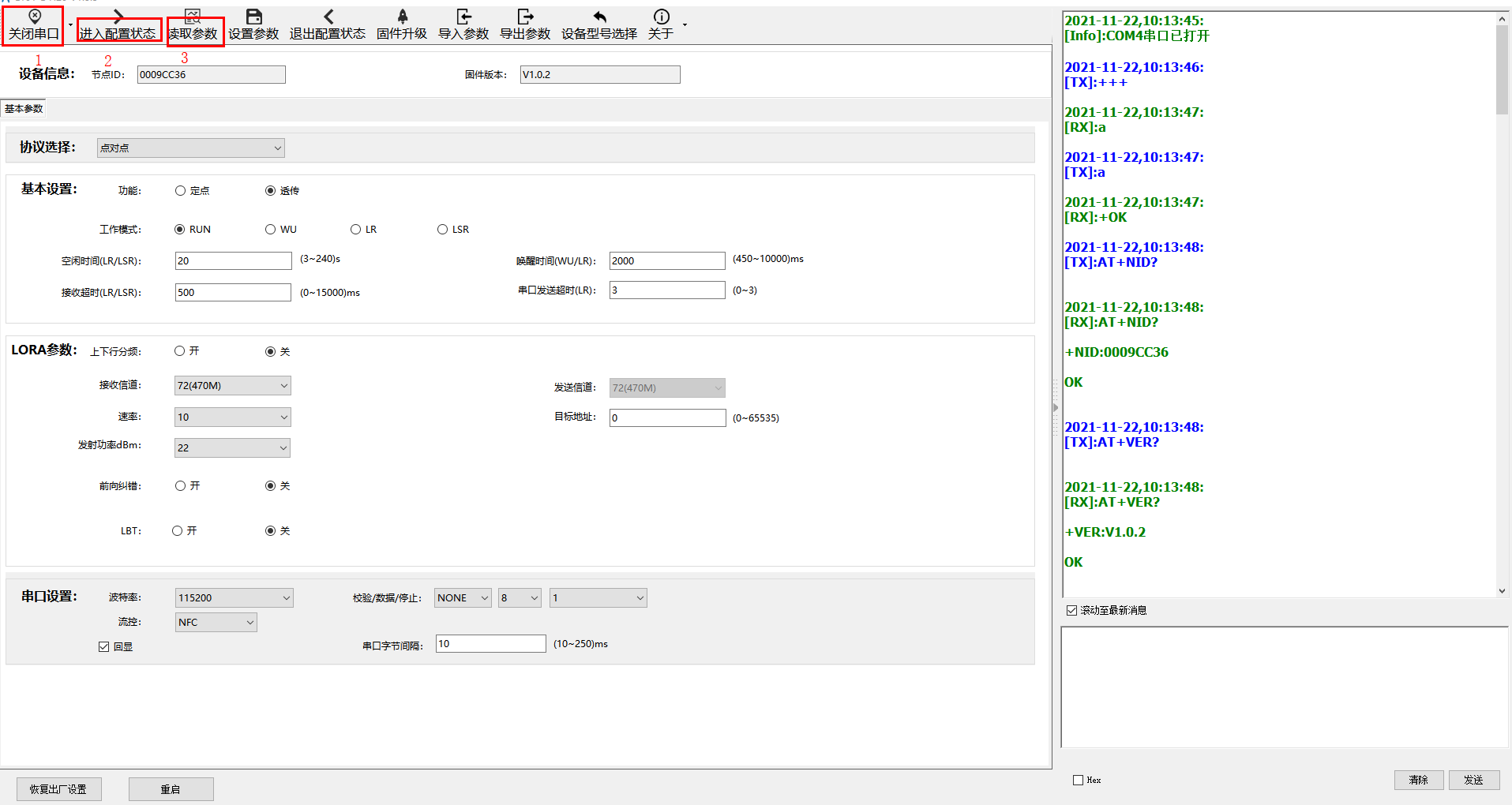

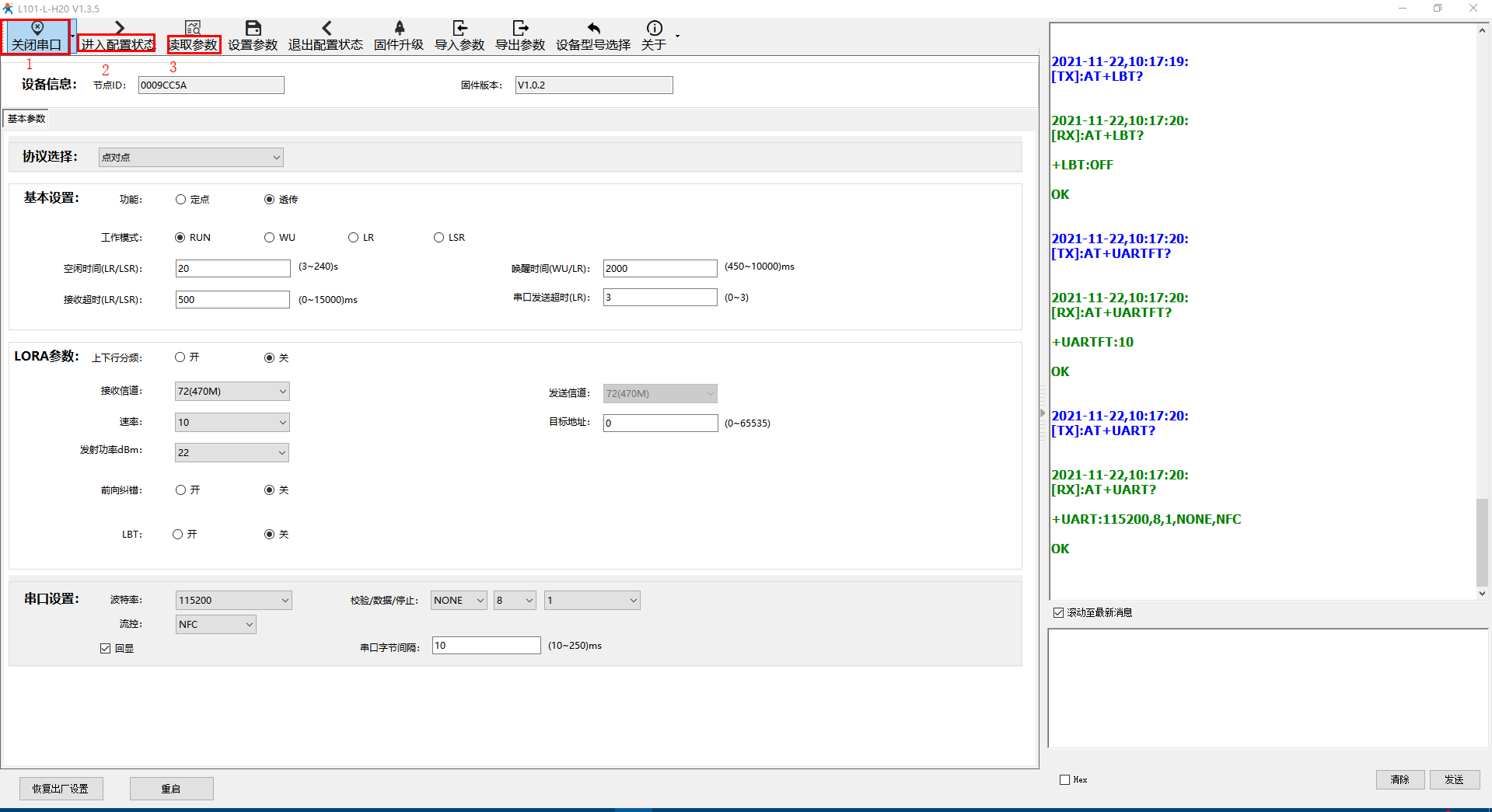

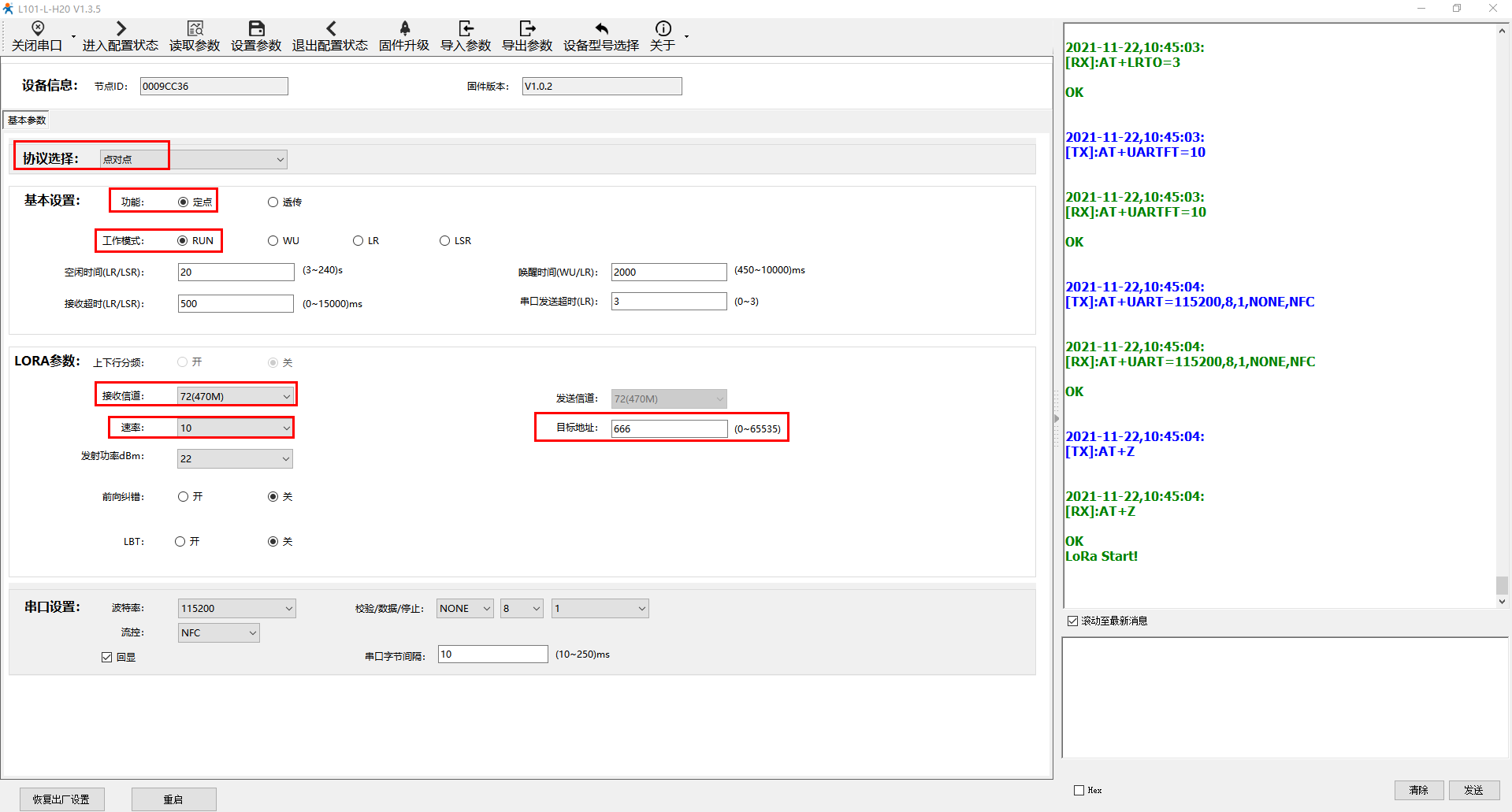

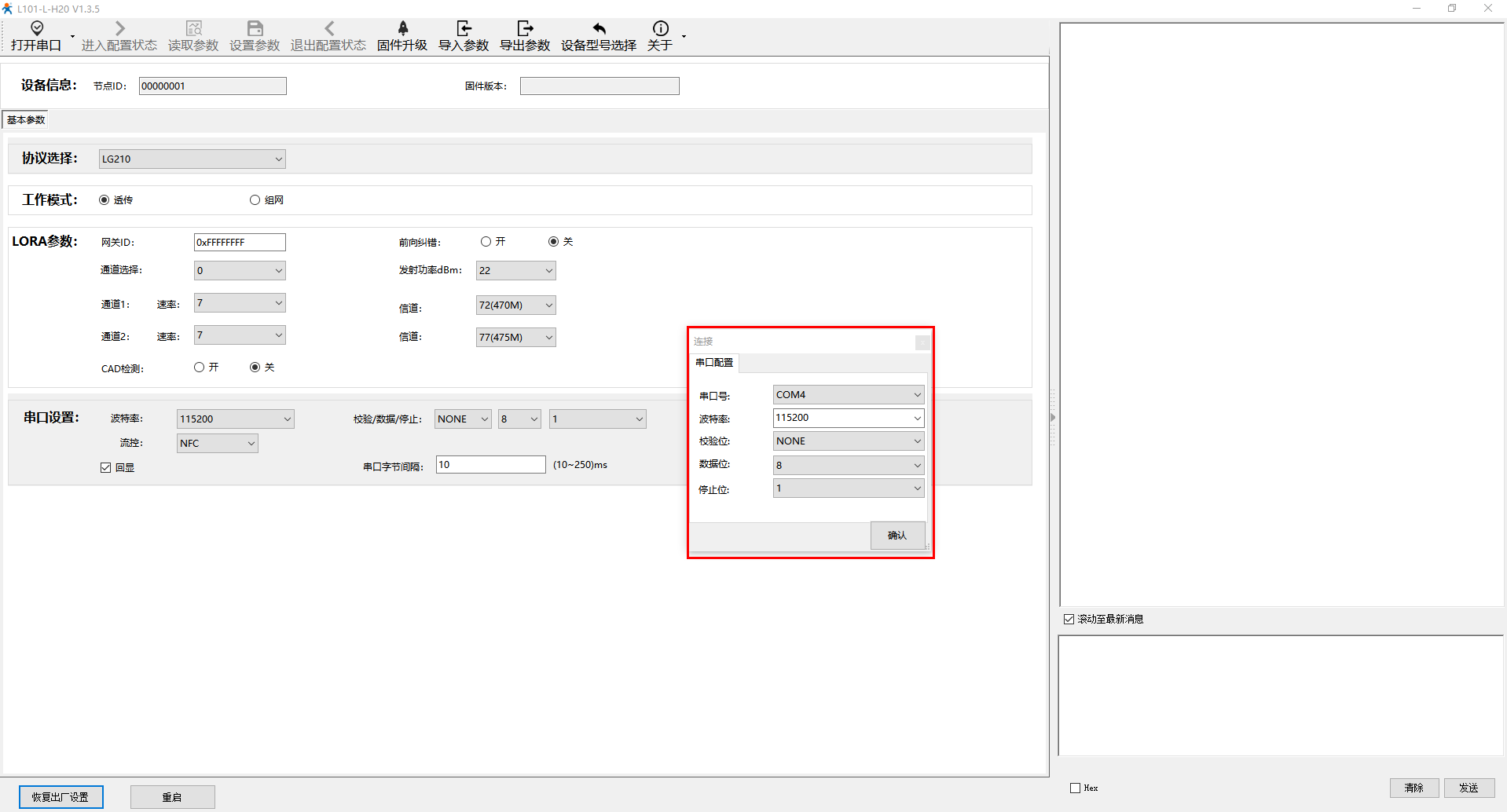

上电第一次，用默认串口参数打开串口COM4，点击进入配置状态，读取参数。然后设置定点功能，信道72，速率10，目的地址666。最后点击设置参数。

2、第2个WH-L101-L-H20参数设置：

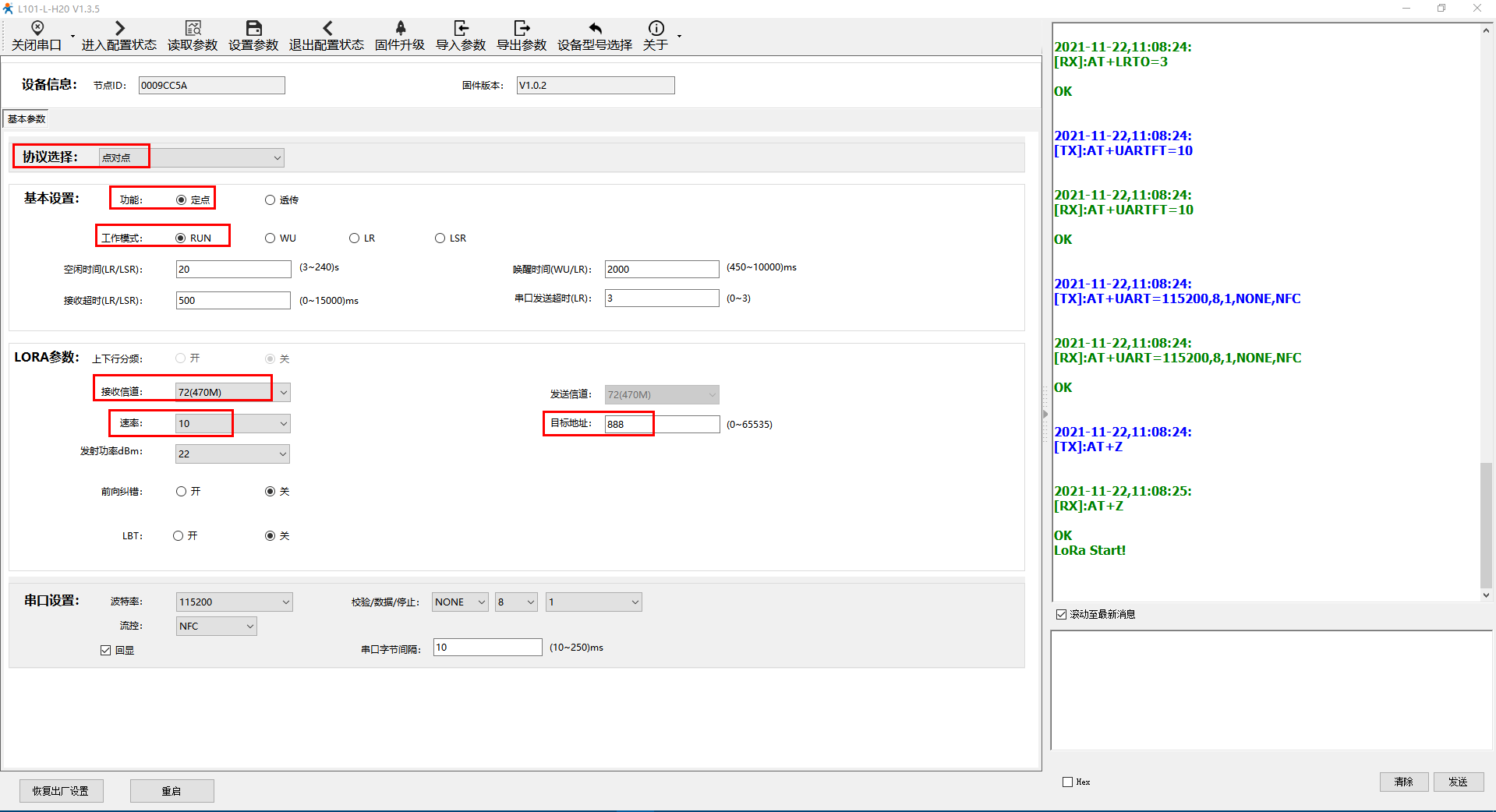

第一次上电，用默认串口参数打开串口COM7，点击进入配置状态，读取参数。然后设置定点功能，信道72，速率10，目的地址888。最后点击设置参数。

五、透传数据测试:

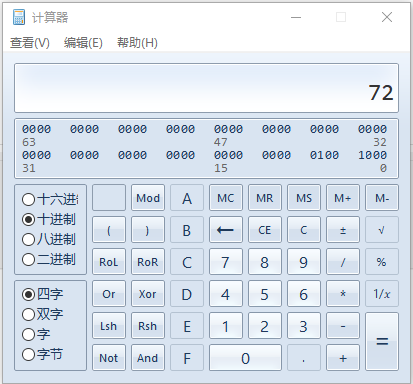

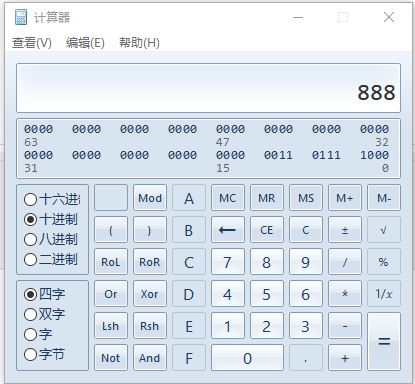

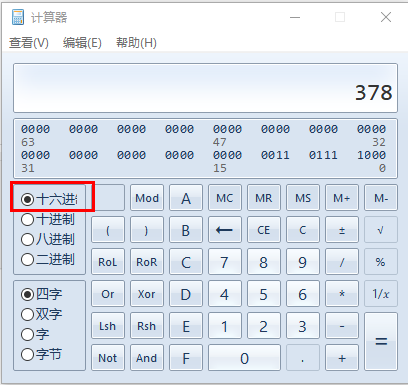

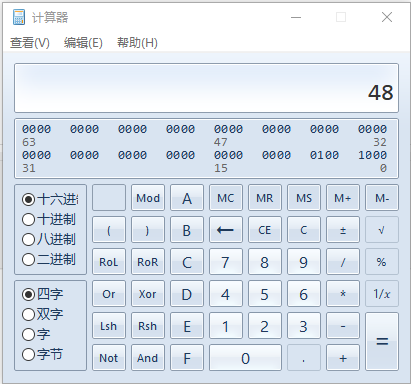

电脑打开2个USR-TCP232-TEST串口软件，打开对应2个WH-L101-L-H20的USB-RS232串口线COM口号，用计算机将十进制888和72转十六进制。

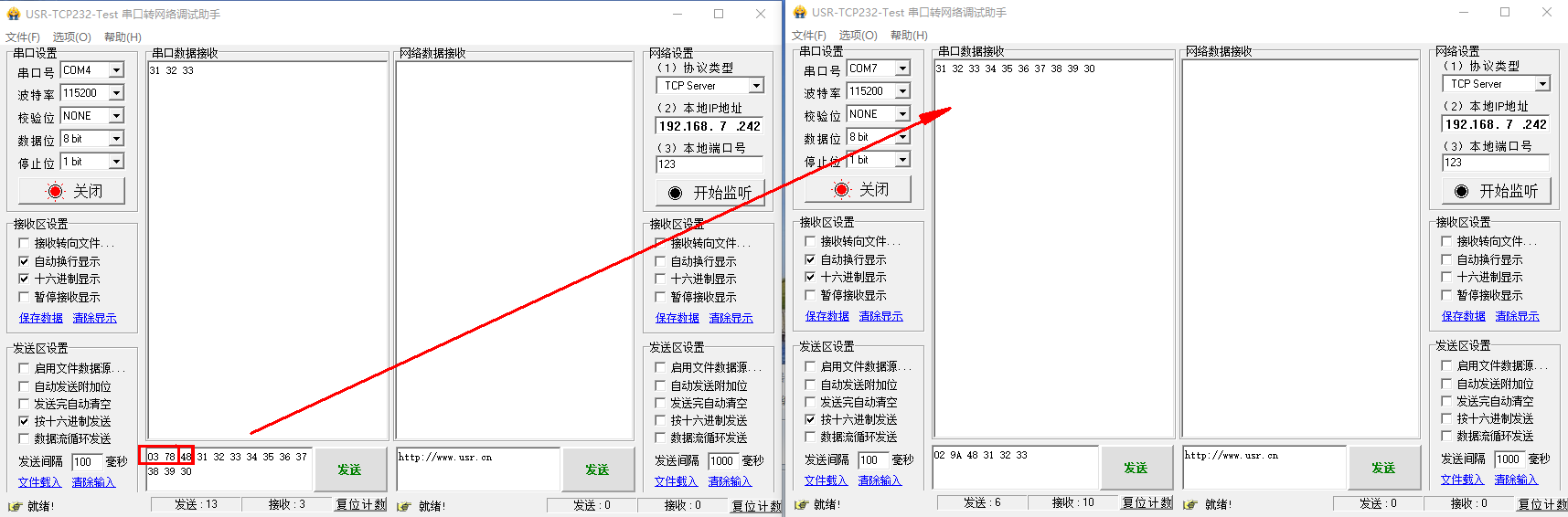

第一个串口助手，勾选十六进制发送数据，数据内容为：目的地址+信道+数据。

第二个串口助手勾选十六进制接收，接收数据31 32 33 34 35 36 37 38 39 30。
