USR-LG210-L 升级固件环节示例

2021-09-18

USR-LG210-L升级固件环节示例

一、资料下载：

1、USR-LG210-L说明书：/Download/398.html

2、USR-LG210-L 设置软件：/Download/953.html

二、硬件连接：

1、需要准备的物品：

USR-LG210 1台

USR-RS232 串口线 1条

12V电源适配器 1个

笔记本电脑 1台

2、硬件连接：

USR-LG210 232串口接USB-RS232串口线接电脑，然后接12V电源适配上电。电脑打开USR-LG210-L的设置软件。

三、升级环节：

1、准备工作：

电脑下载并安装USR-LG210-L的设置软件，USR-LG210_LG206-L-H10_L101-L-P-H10_V1.2.0，解压缩后放在电脑桌面。

将USR-LG210要升级的固件bin文件放在桌面，举例，固件名是USR-LG210-L-42_V1.0.13.bin。

2、确认串口号：

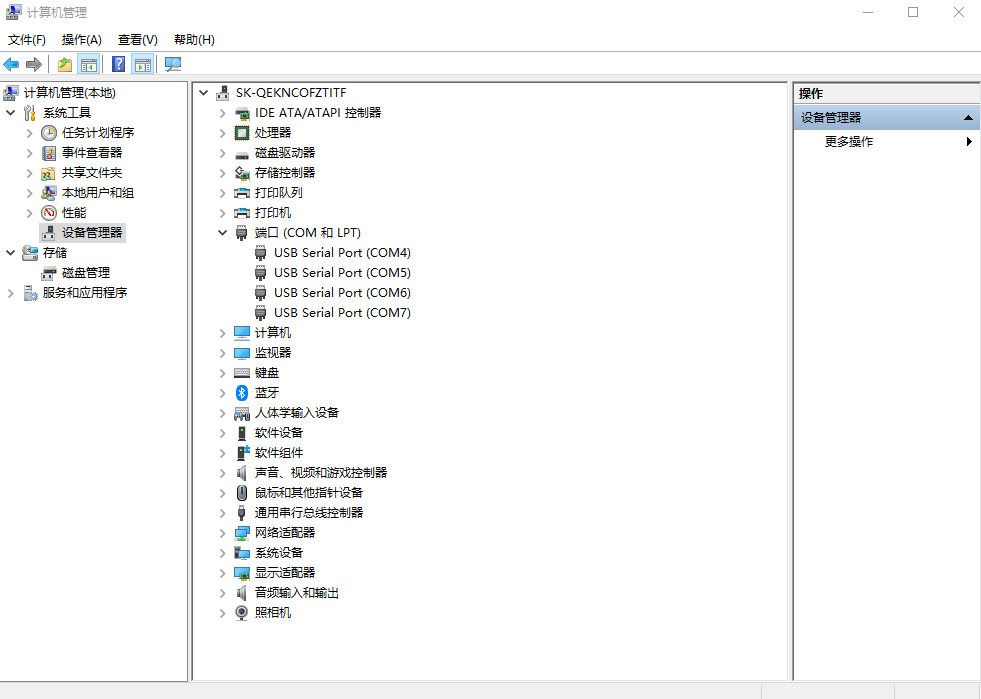

电脑鼠标点击计算器经营，右击，点开设备经营器，点击端口，查看USB-RS232串口线的COM口号。

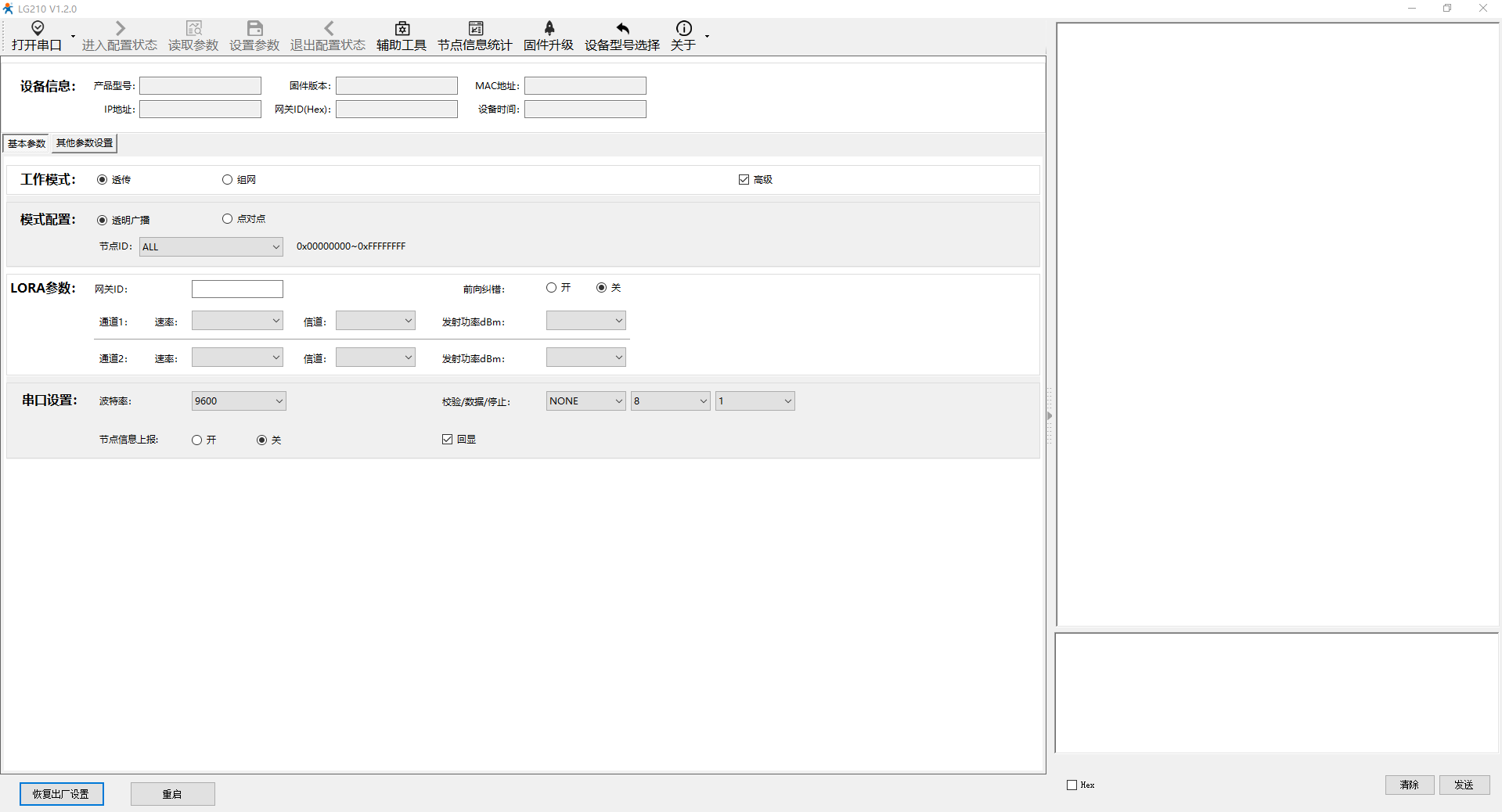

3、打开设置软件：

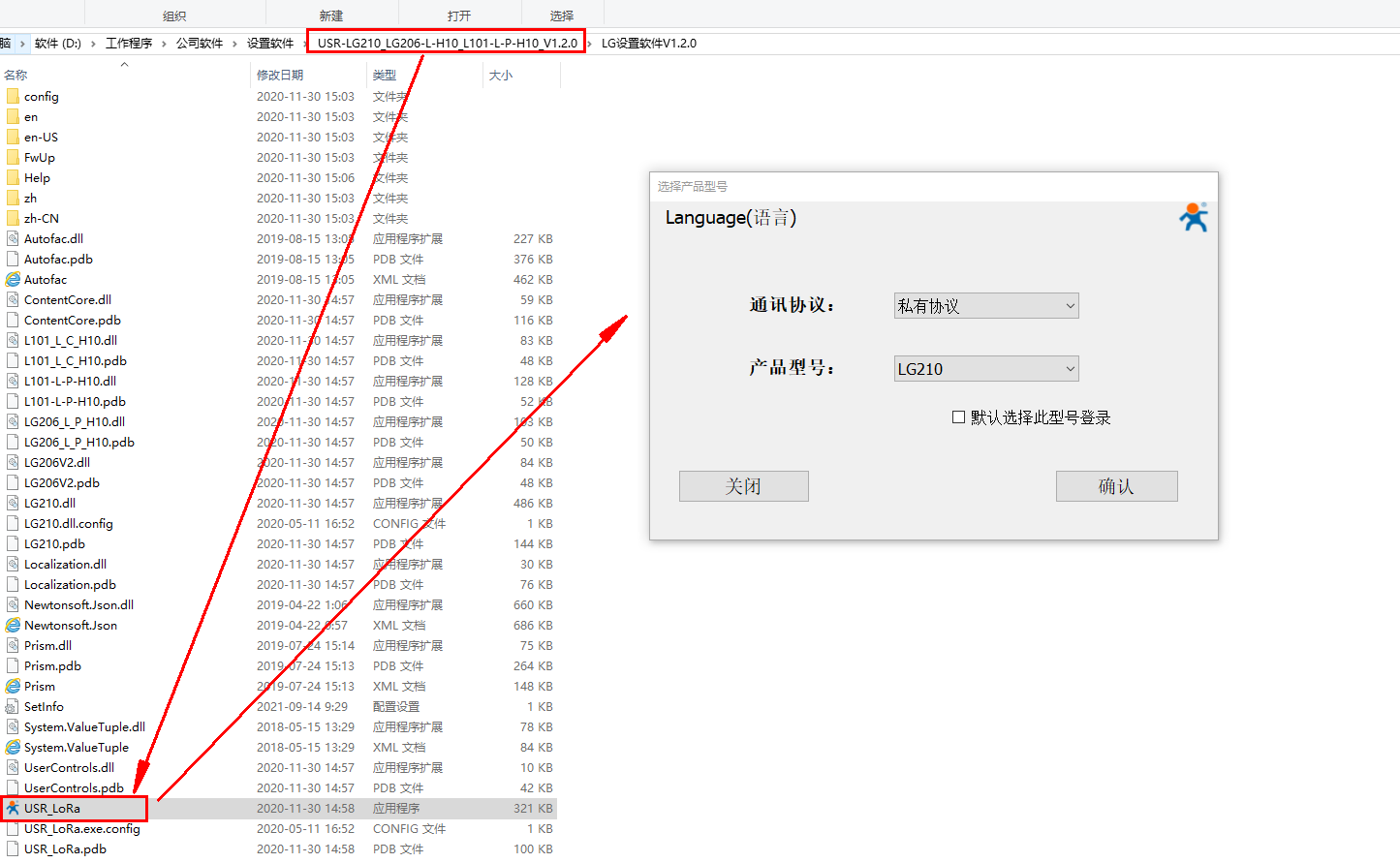

打开设置软件，选择通讯协议私有协议，选择产品型号LG210，点击确认。

4、验证串口线通讯正常：

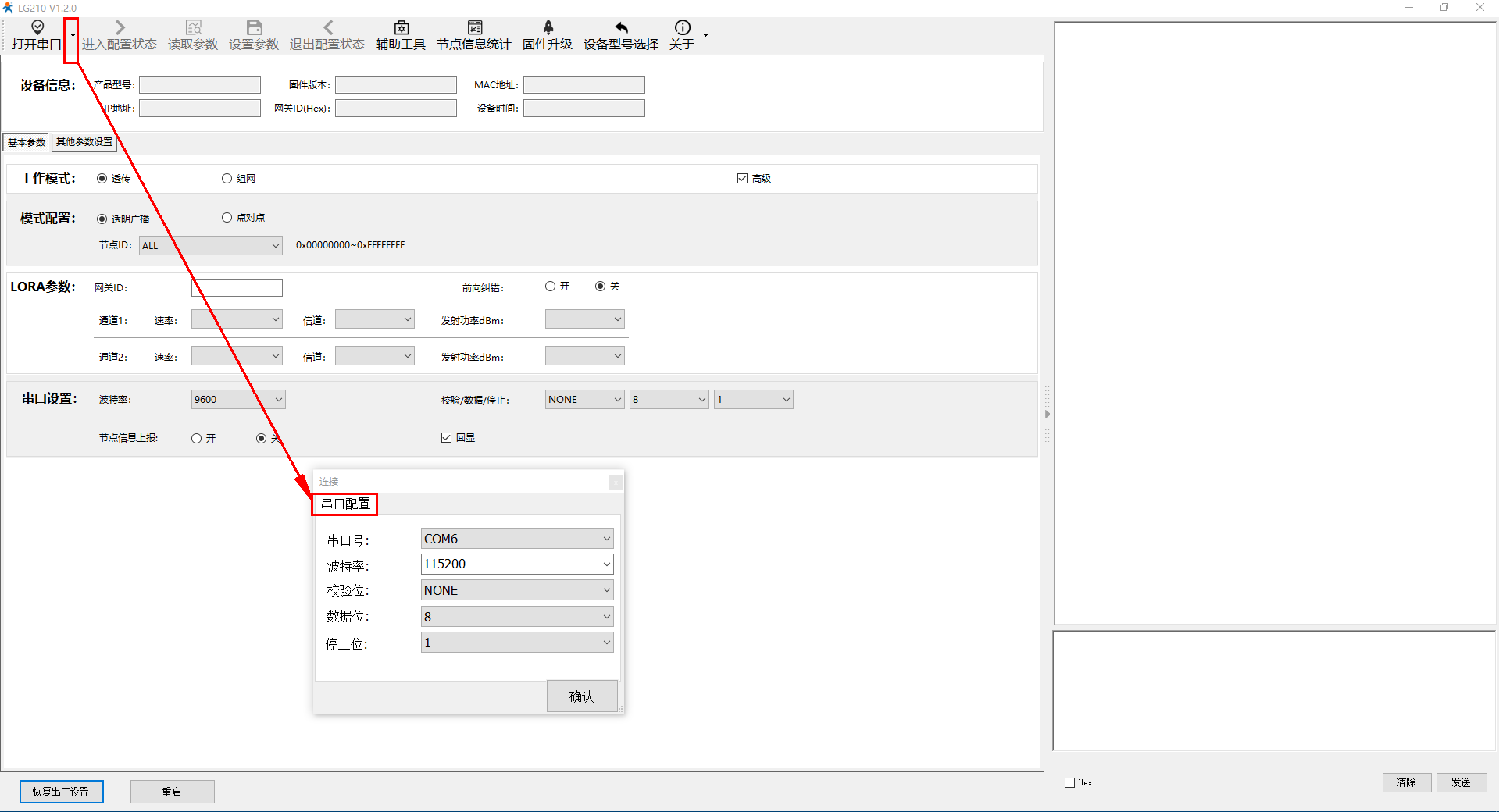

设置串口配置，选择USB-RS232串口线的COM口号，USR-LG210默认串口参数是115200，NONE，8,1。

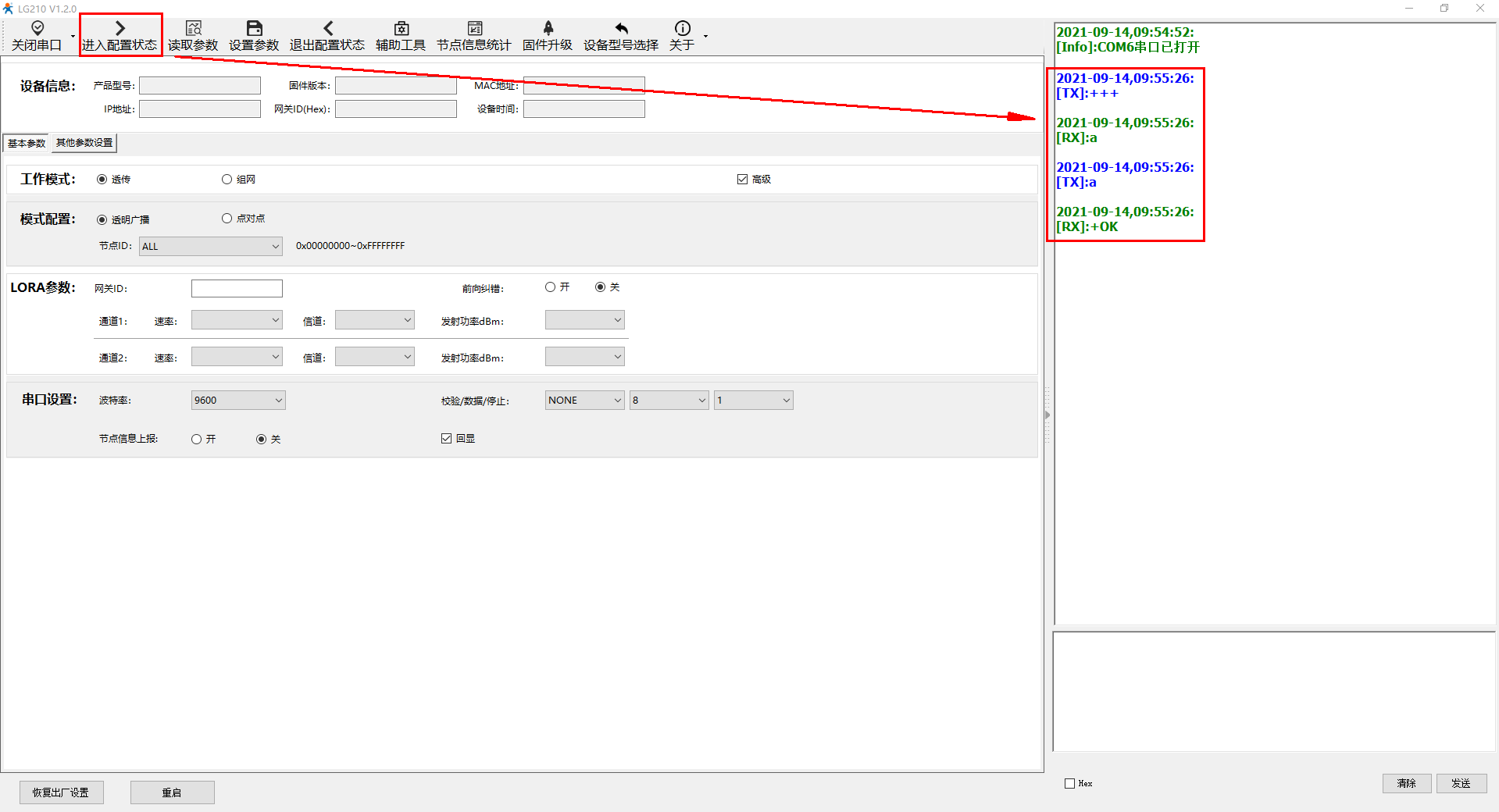

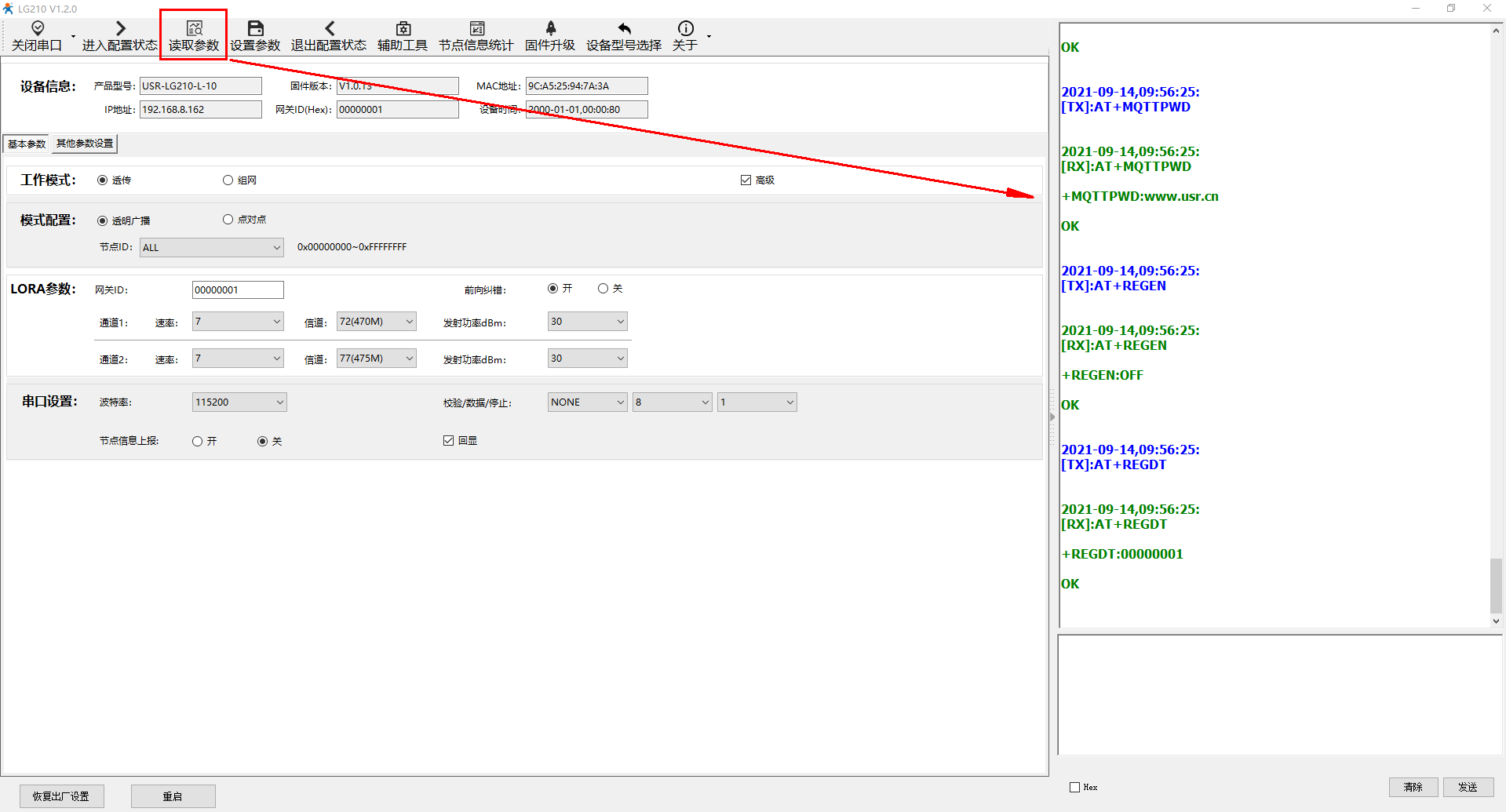

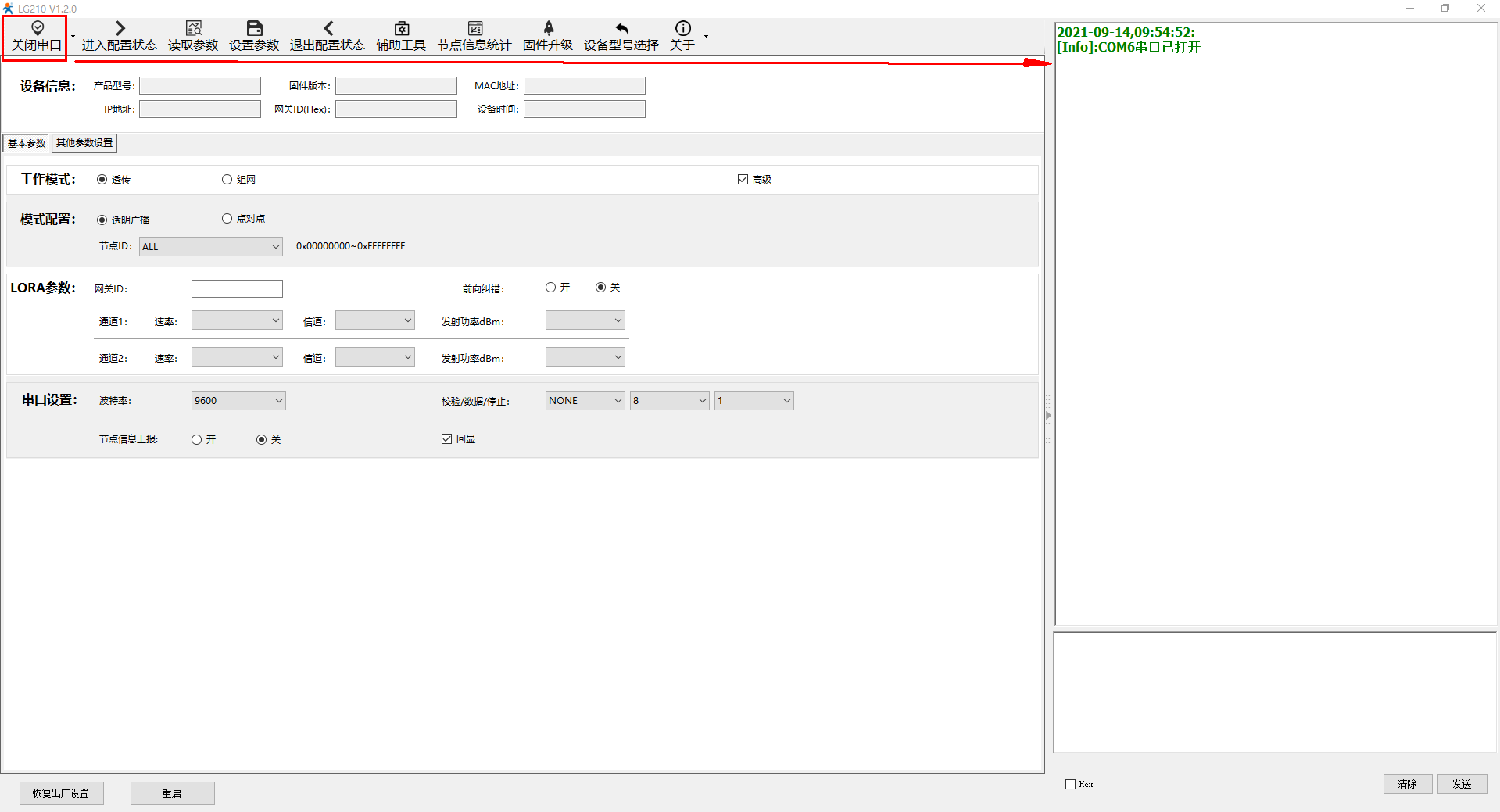

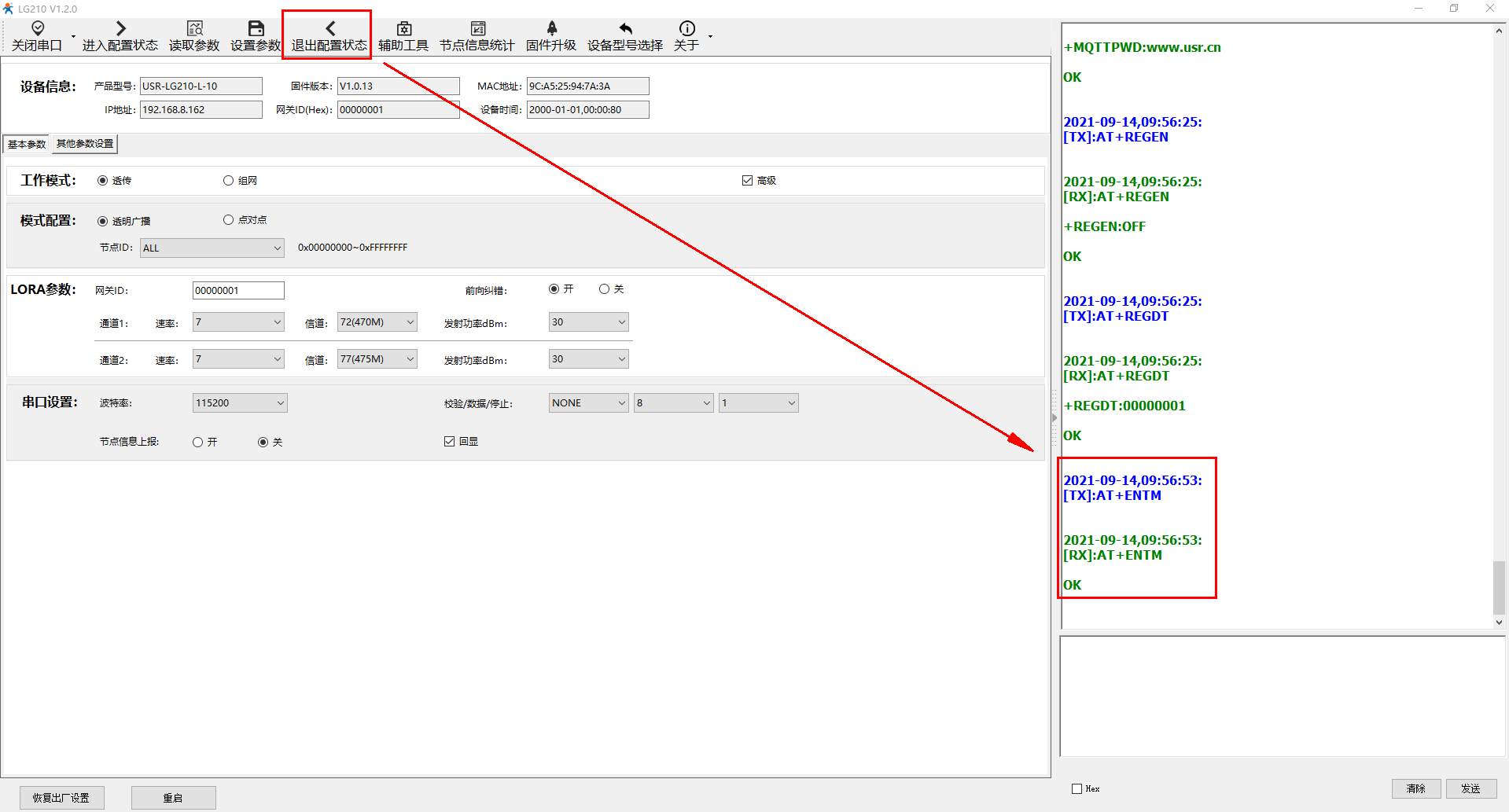

打开串口，点击进入配置状态，返回+++a,a+Ok，接着读取参数，可以正常读取参数后，点击退出配置状态。

验证USB-RS232串口线通讯正常，接着就可以对USR-LG210-L进行固件升级。

5、固件升级：

（1）打开集中器配套设置软件，选择“固件升级”功能。选择串口号，升级的固件路径。

（2）确保集中器处于断电状态。

（3）使用尖状物按住集中器“Reload”按键，给集中器供电，随即松开按键，此时，集中器 Work 灯常亮且 LoRa1 灯以 1S 间隔闪烁，集中器进入升级模式。

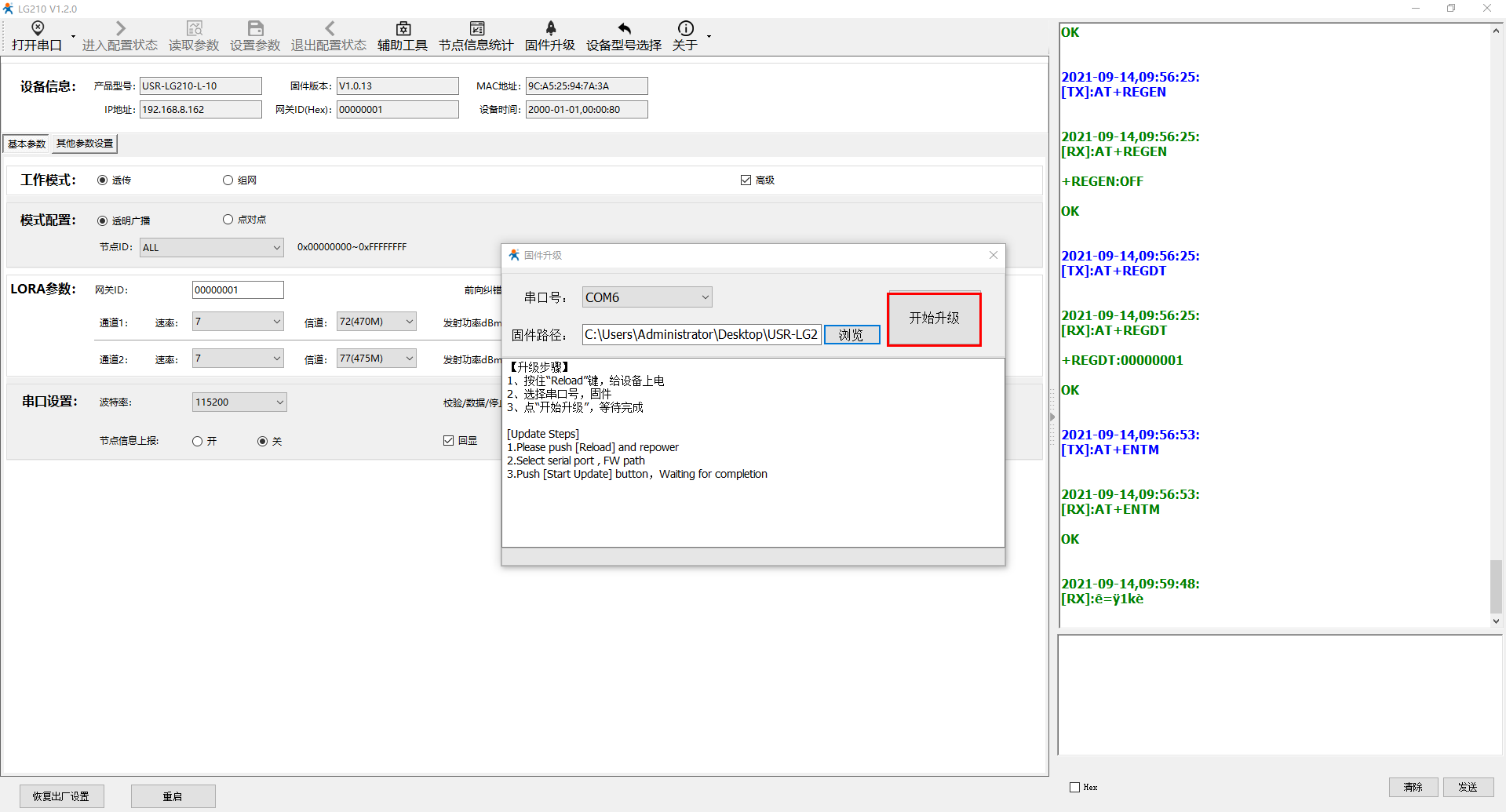

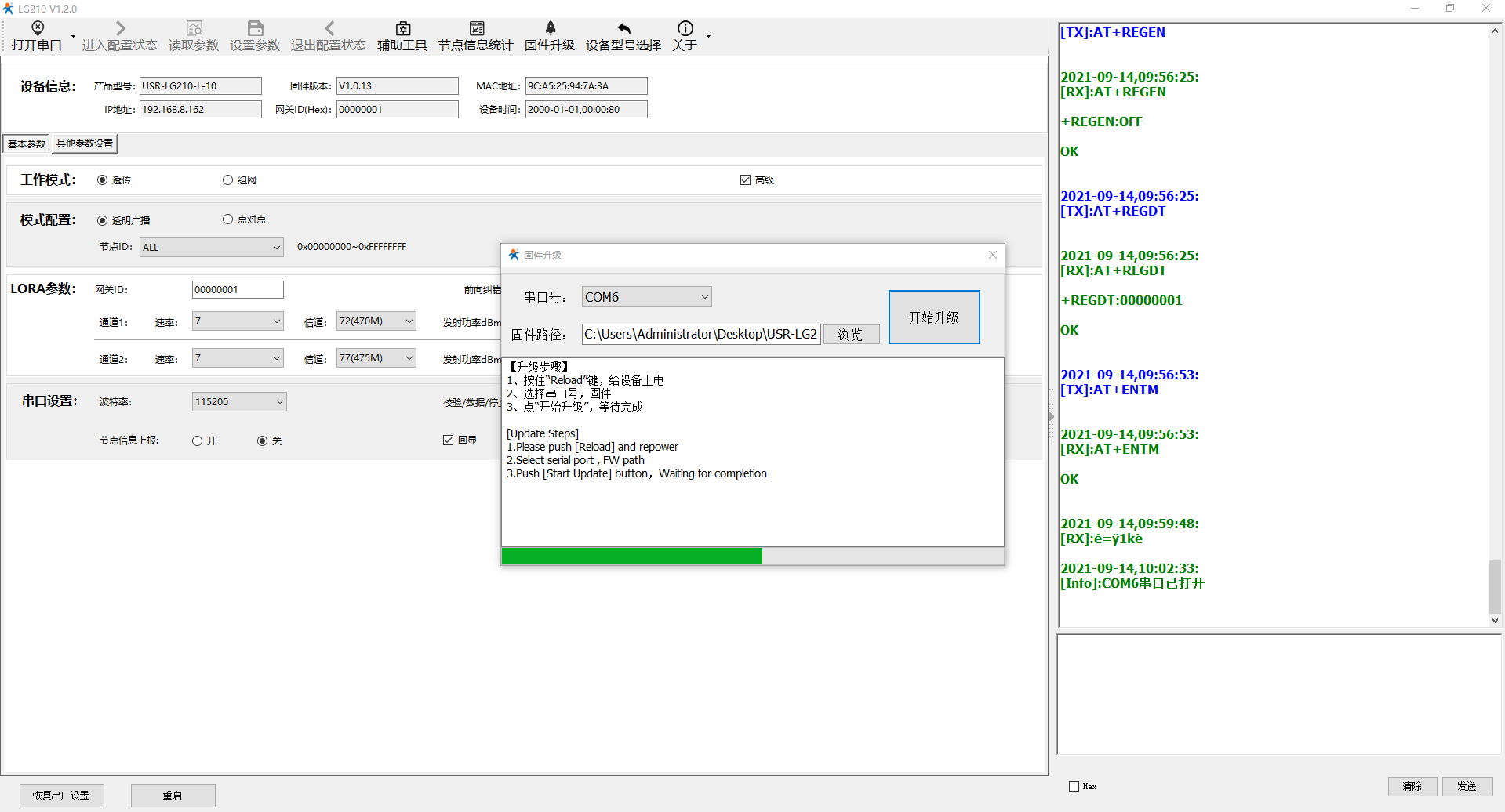

（4）点击“开始升级”按钮后，升级界面会显示相应的升级进度条，集中器的 LoRa2 灯跟随数据交互闪烁。

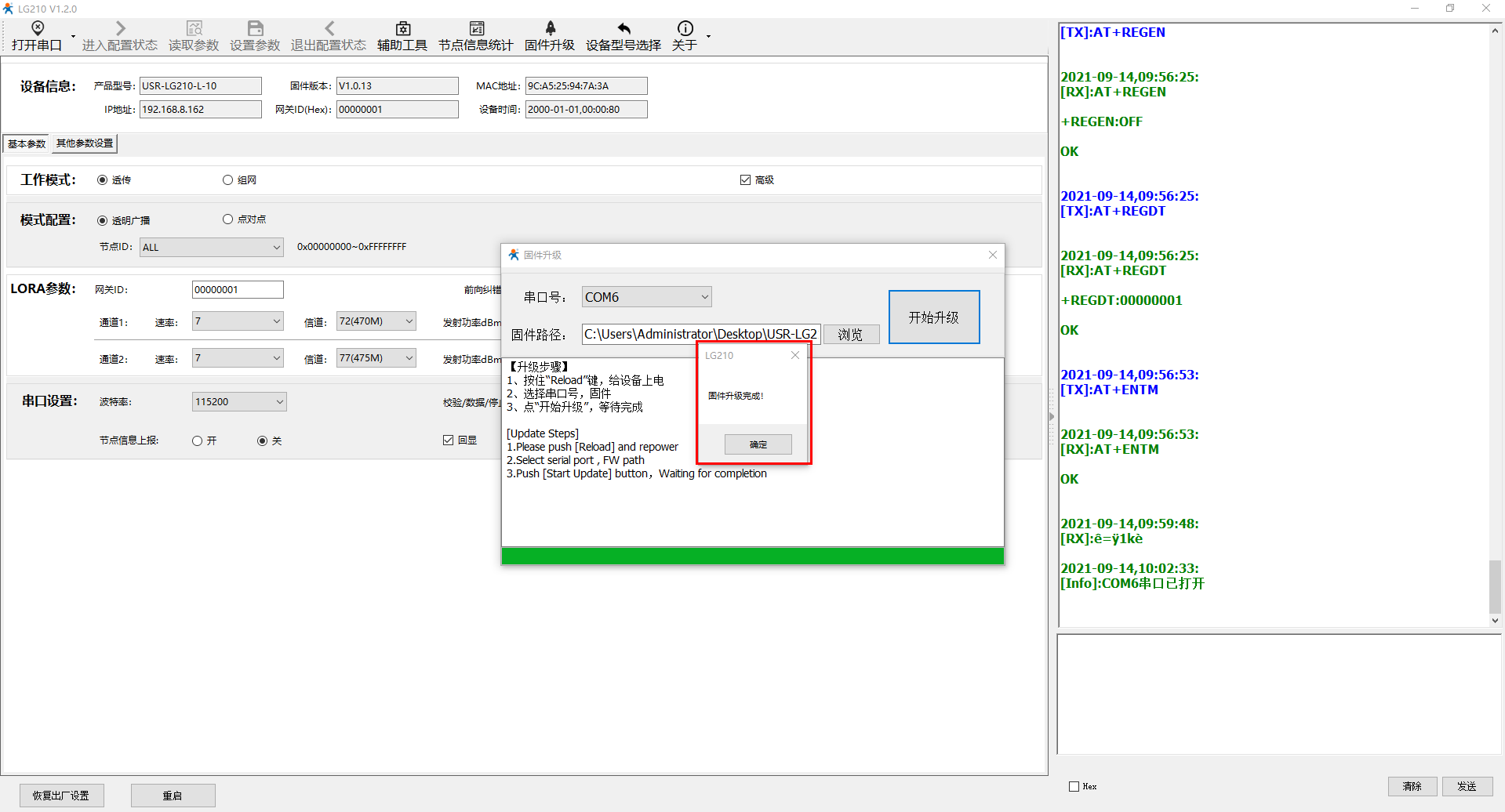

（6）升级完成后，设置软件升级界面弹出“固件升级完成！”提示，完成固件升级。注：升级过程中不要对集中器有任何操作，保证232 串口连接正常即可，以免升级失败。

6、恢复出厂值：

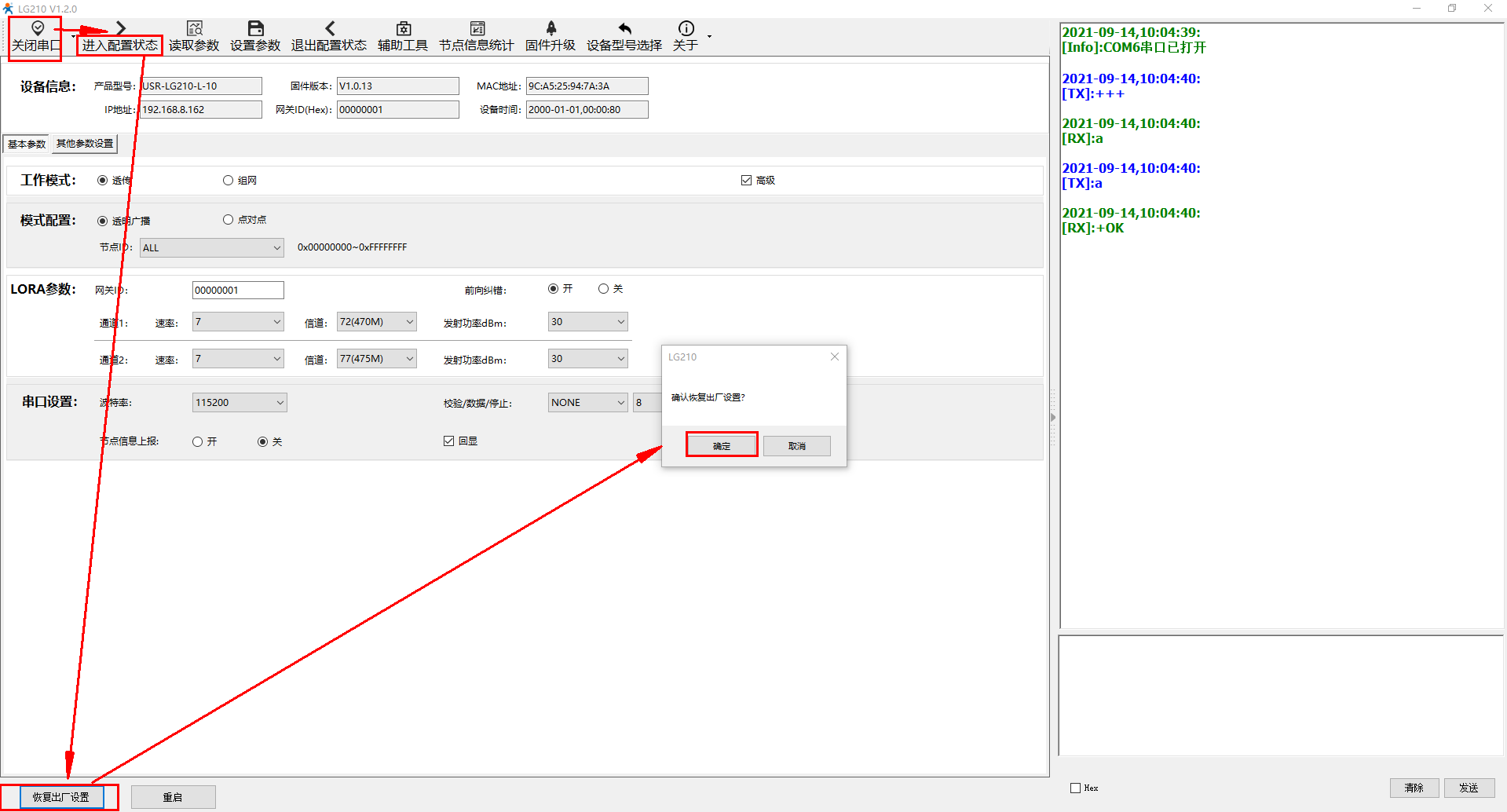

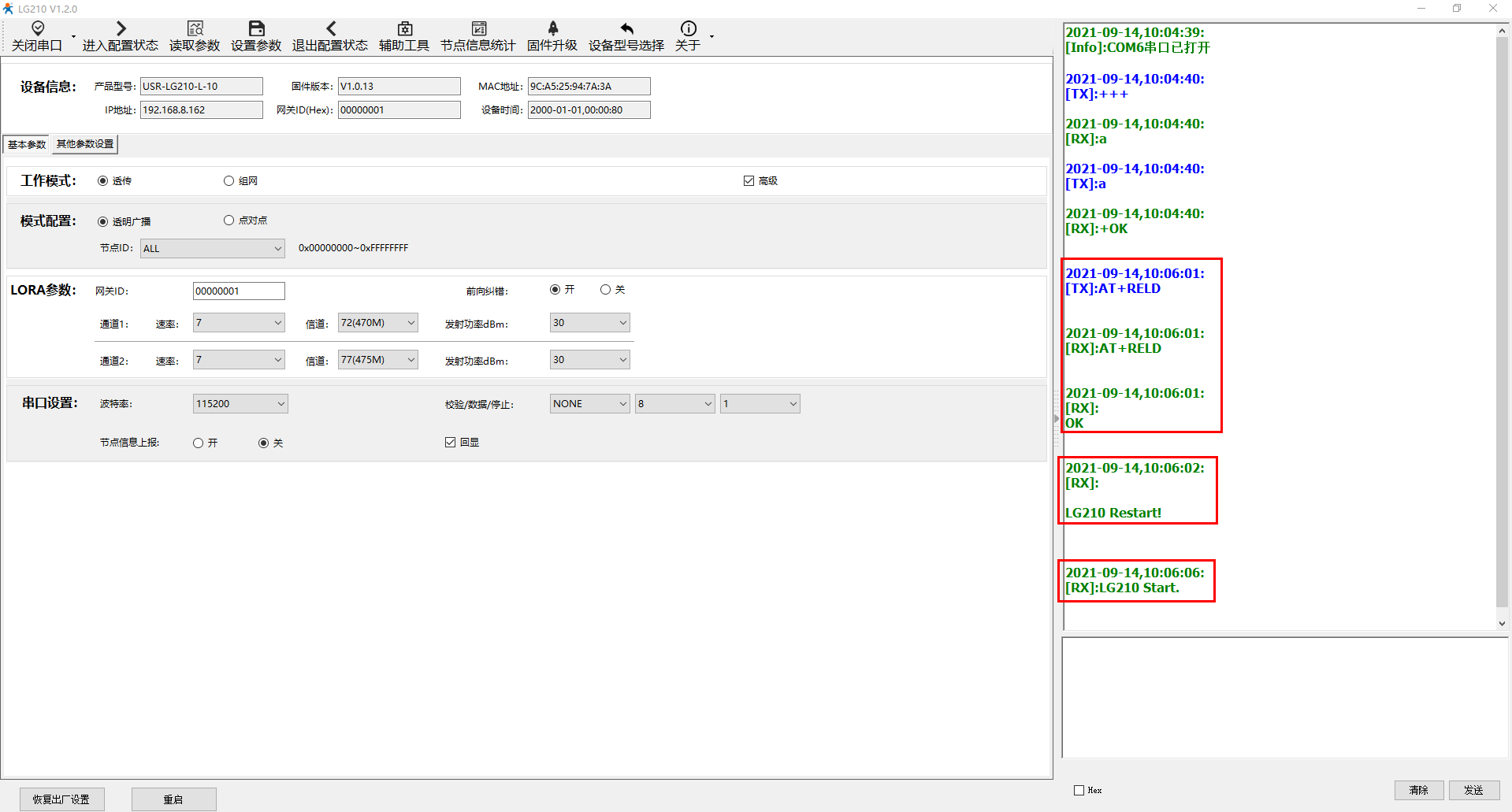

升级完成，USR-LG210-L使用设置软件，打开串口，点击进入配置状态，点击恢复出厂值。进行恢复出厂值设置，恢复出厂值成功后，可以对USR-LG210-L进行参数设置。
