PLCNET510 连接FX3U（拓展网口�？椋┰贫瞬杉�
2021-04-01
一、资料下载

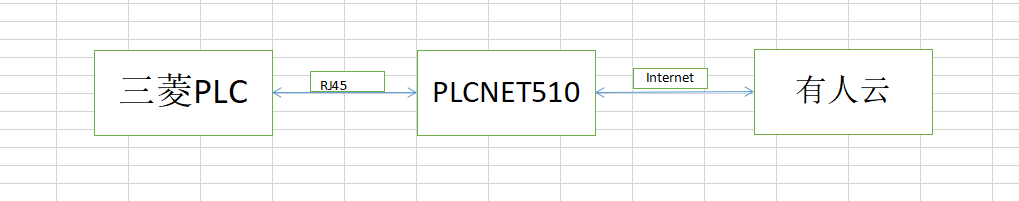

二、网络拓扑图
三、连接设置
将准备好的SIM卡插入设备，接入4G天线和WiFi天线，PLCNET510的网口通过网线连接三菱PLC，注意PLCNET510的LAN口IP和PLC的IP在同一网段，使用电源适配器给设备上电。
四、操作环节

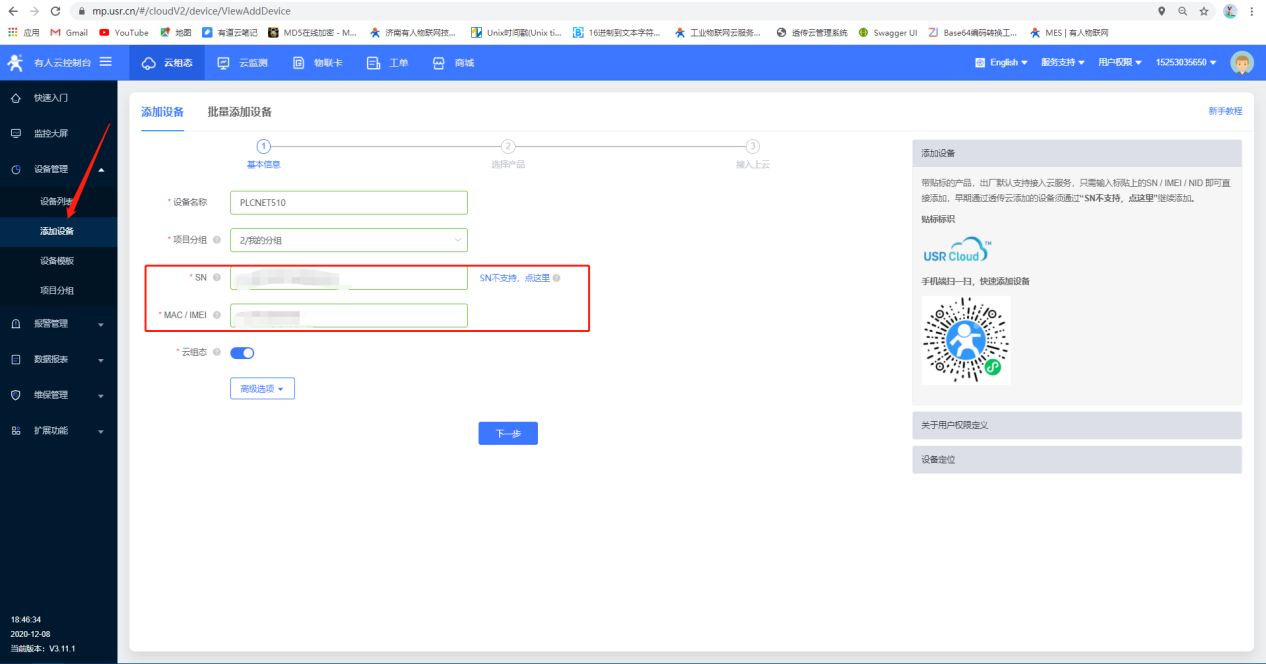

1.登录galaxy银河国际云账号和密码，点击添加设备，输入PLCNET510的SN和MAC，点击下一步

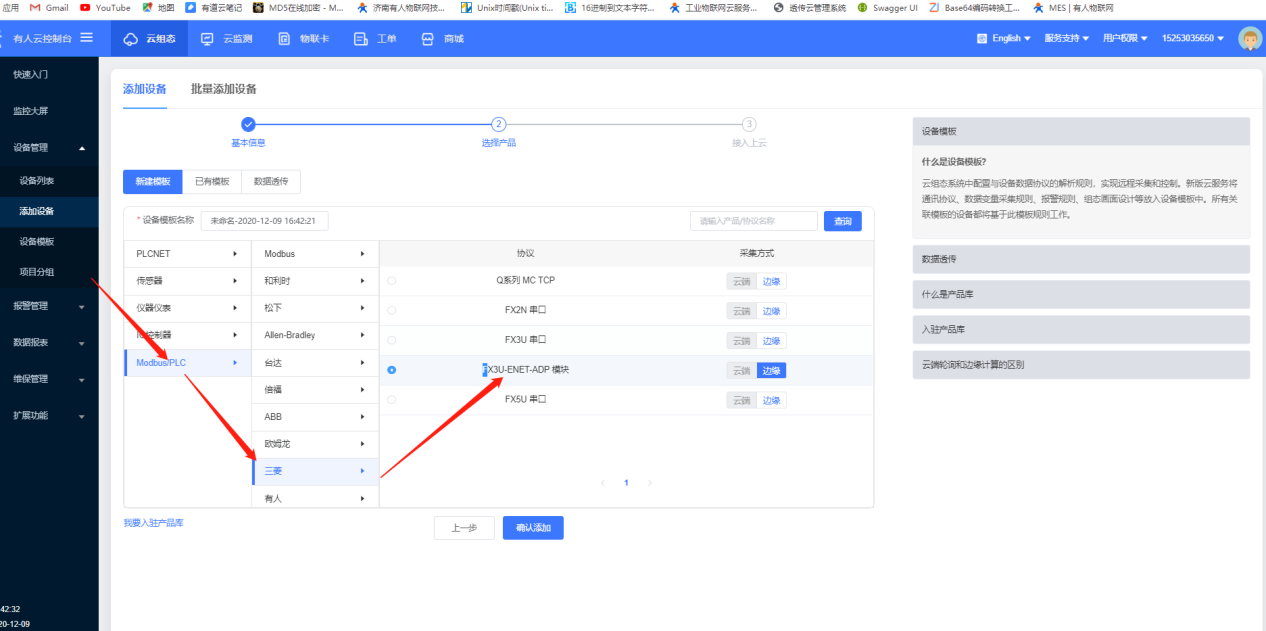

2.添加设备模板，选择modbus/PLC》三菱》FX3U-ENET-ADP 模块

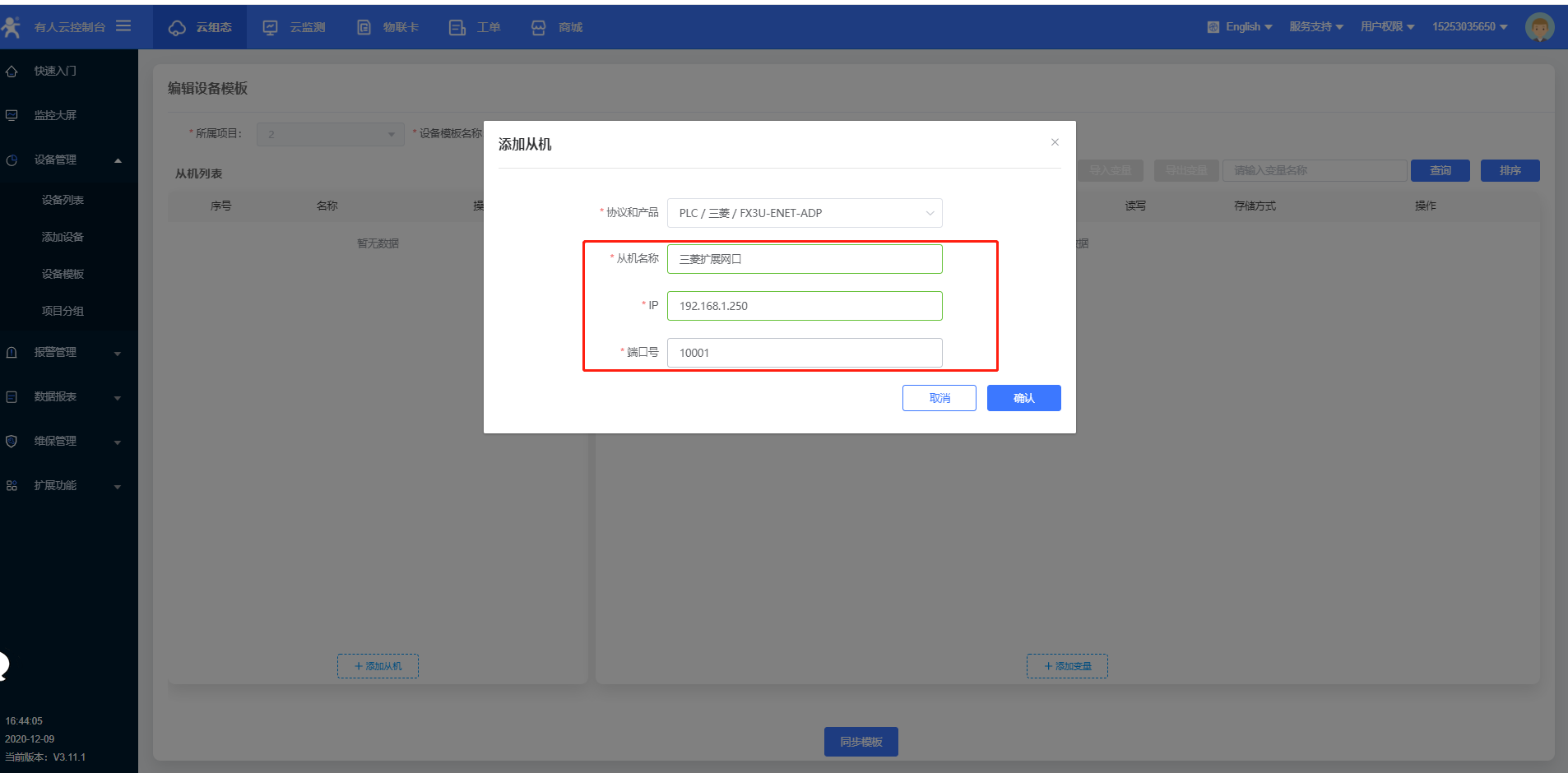

3.下一步填写从机和变量，IP为三菱PLC的IP，端口为三菱PLC的端口

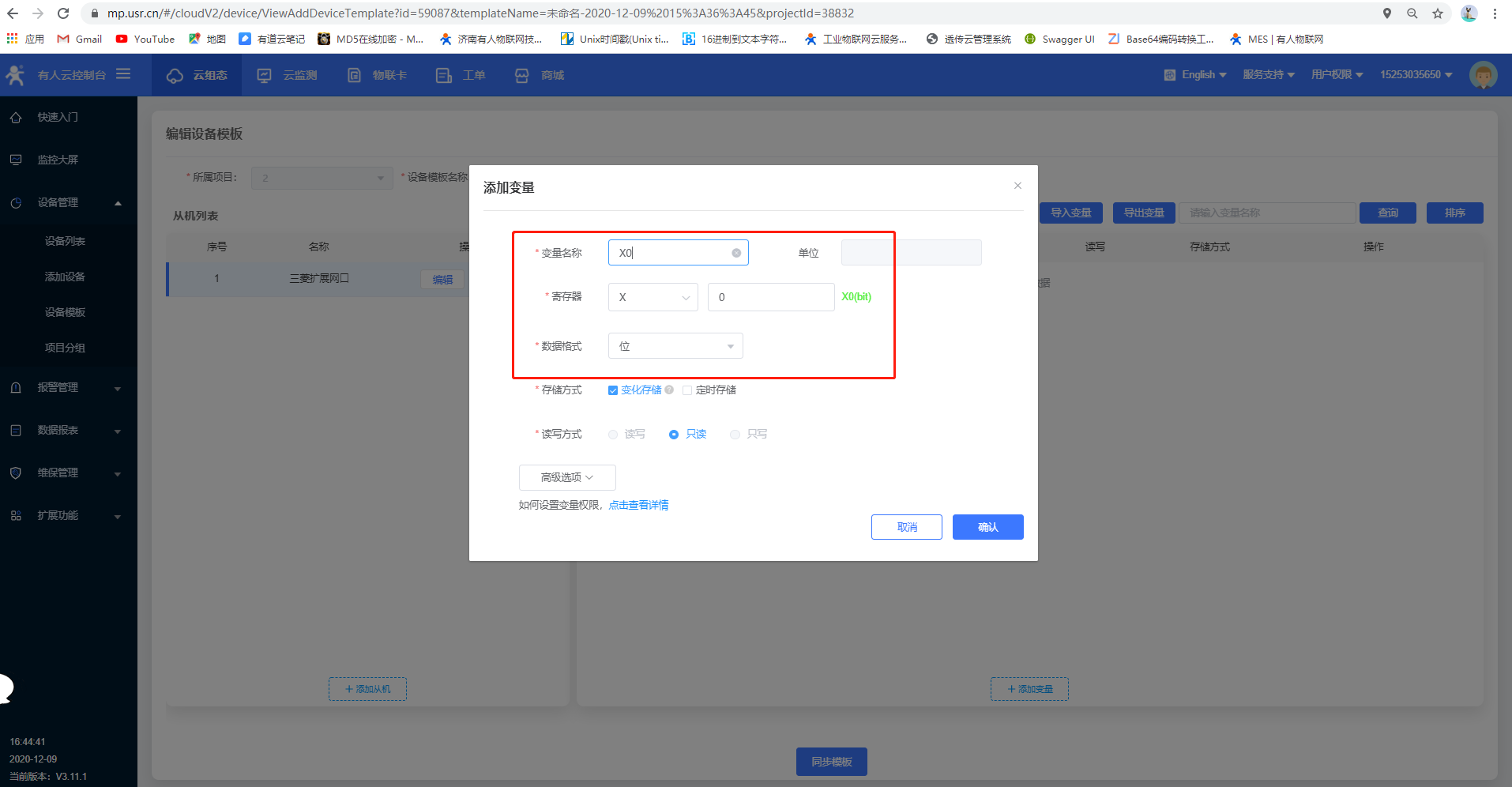

4.添加变量

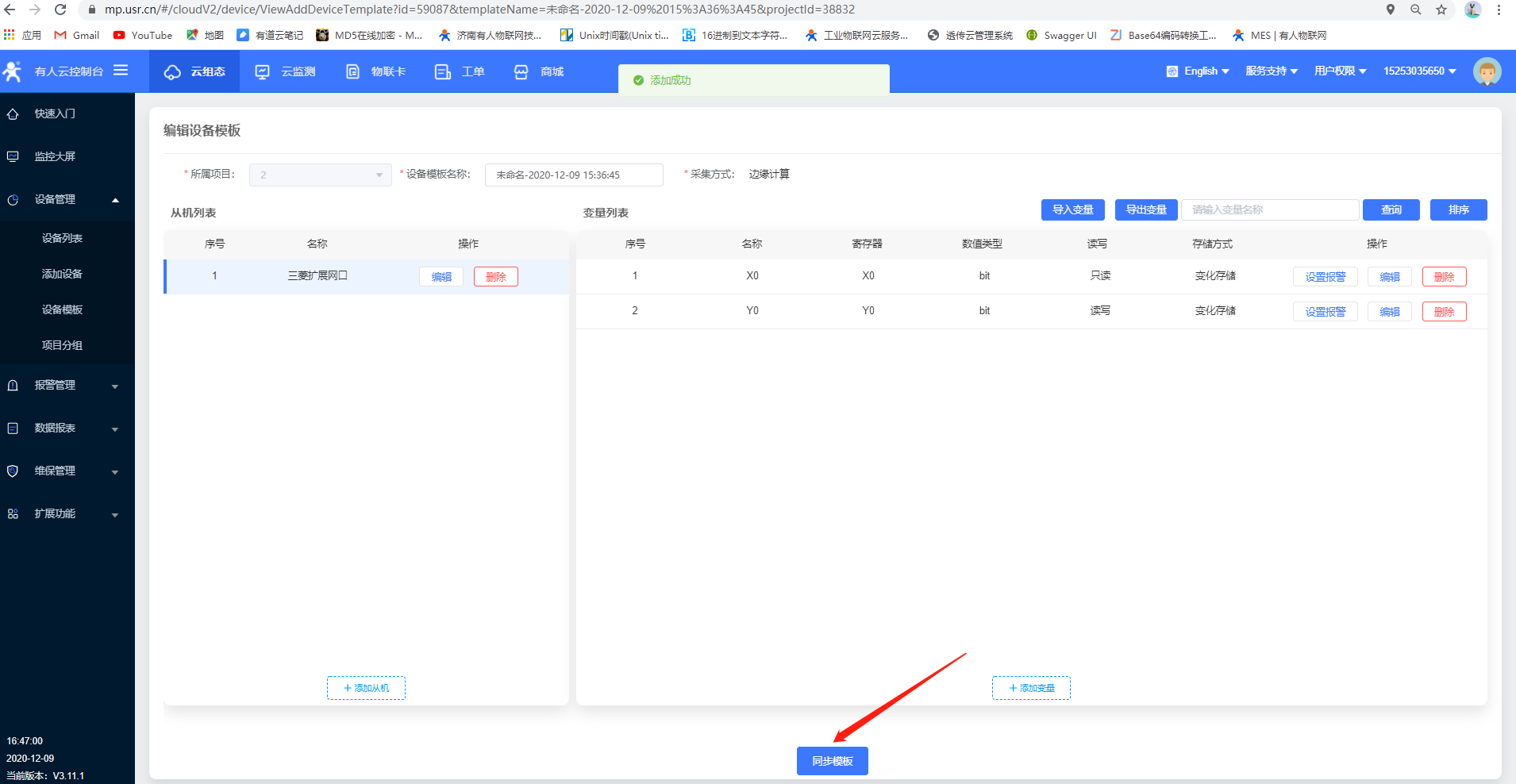

5.点击同步模板，云端设备添加完成，等待上线

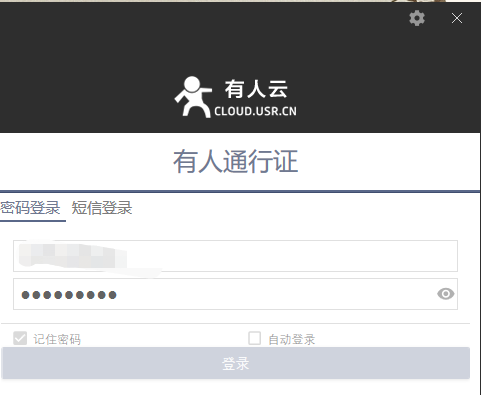

6.打开PLCNET的设置软件，登录galaxy银河国际云的账号和密码

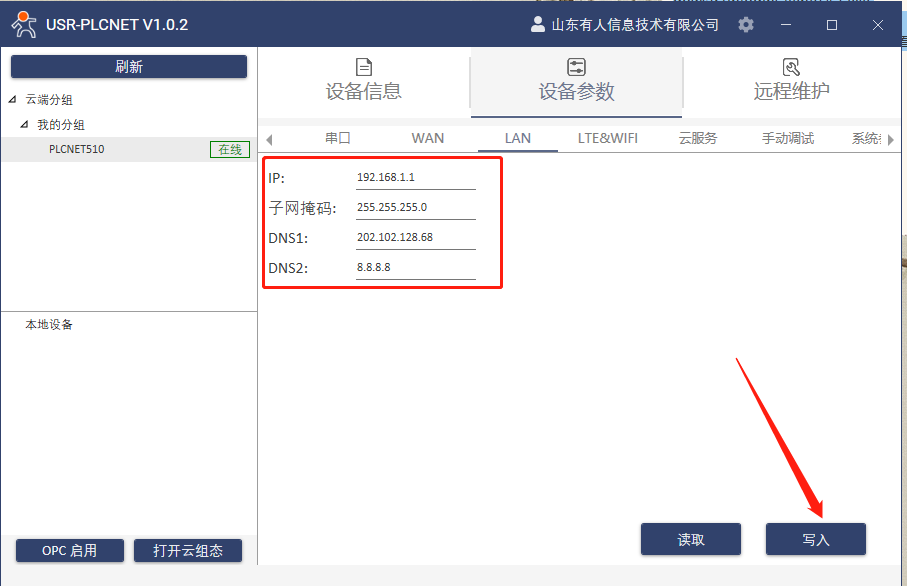

7.设备参数LAN口IP和PLC的IP在同一个网段

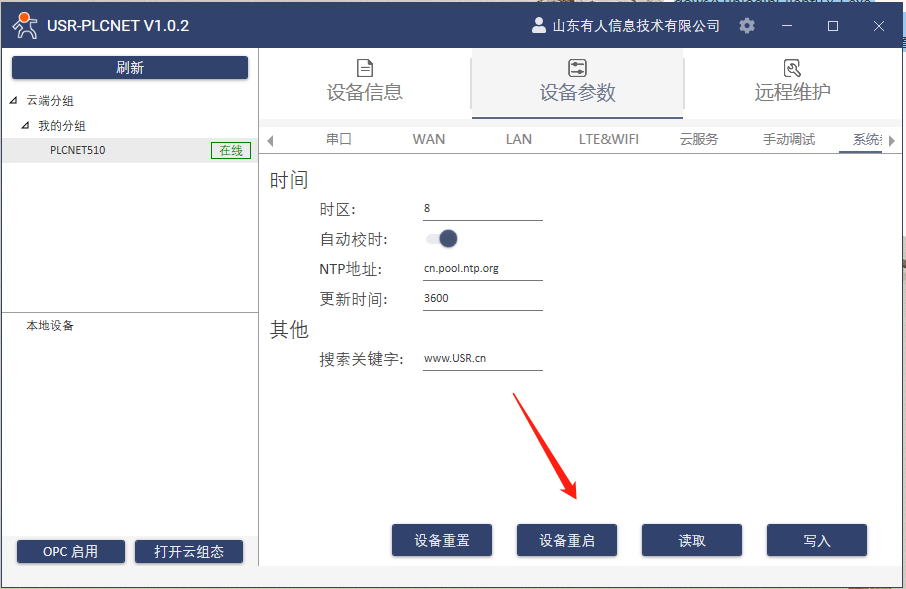

8.设置完成后，点击重启，使参数生效

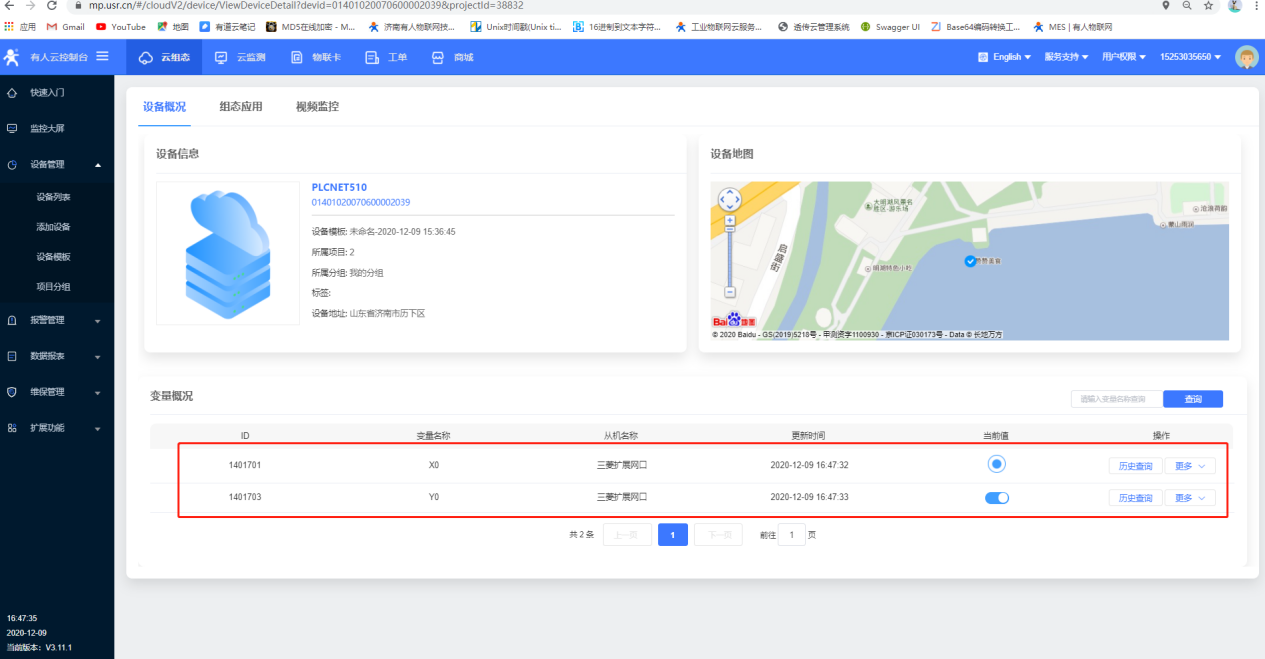

9.可以在云端的数据点看到数据采集
