USR-LG206-L-P-H10 广播模式通信配置案例

2021-02-20

　　1：需要下载的软件和说明书

　　2：硬件连接

　　使用RS232串口线分别将LoRa数传终端A、B、C接入串口设备(以PC机代替)，给LoRa数传终端装上天线，然后给LoRa数传终端上电。

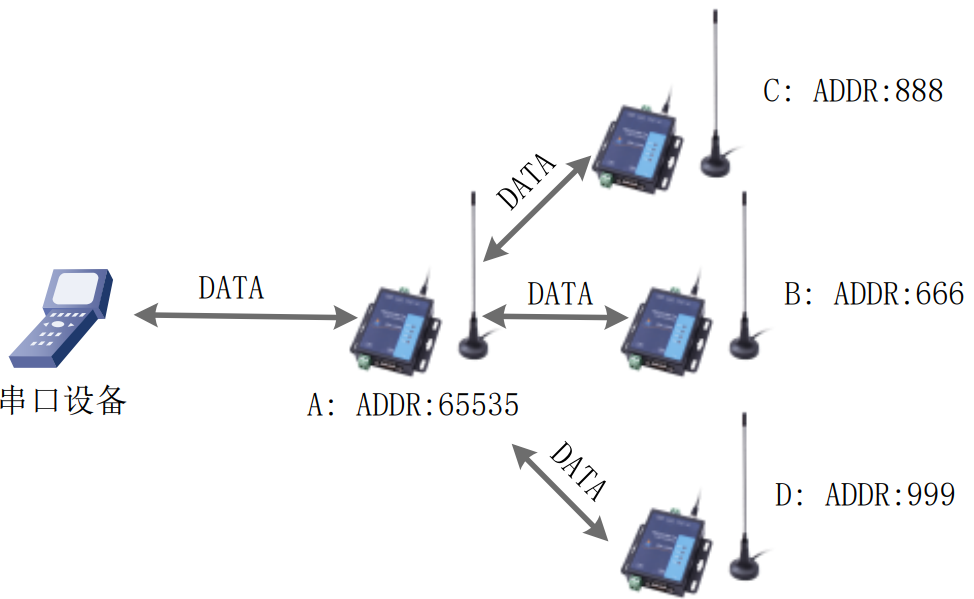

　　广播数据通信拓扑图

　　3：LG206参数设置

　　所有设备工作在透传状态，保证广播发送的�？榈腁DDR为65535，其他设备与广播设备的速率等级、信道参数相同。

　　打开LoRa设置软件

→ 选择LG206-L-P-H10 → 依次点击打开串口(选择A、B对应的串口号，串口参数：115200,None，8,1,NFC) → 进入配置状态 → 读取参数 → 配置图中的参数 → 一键设置所有参数 → 关闭LoRa设置软件。

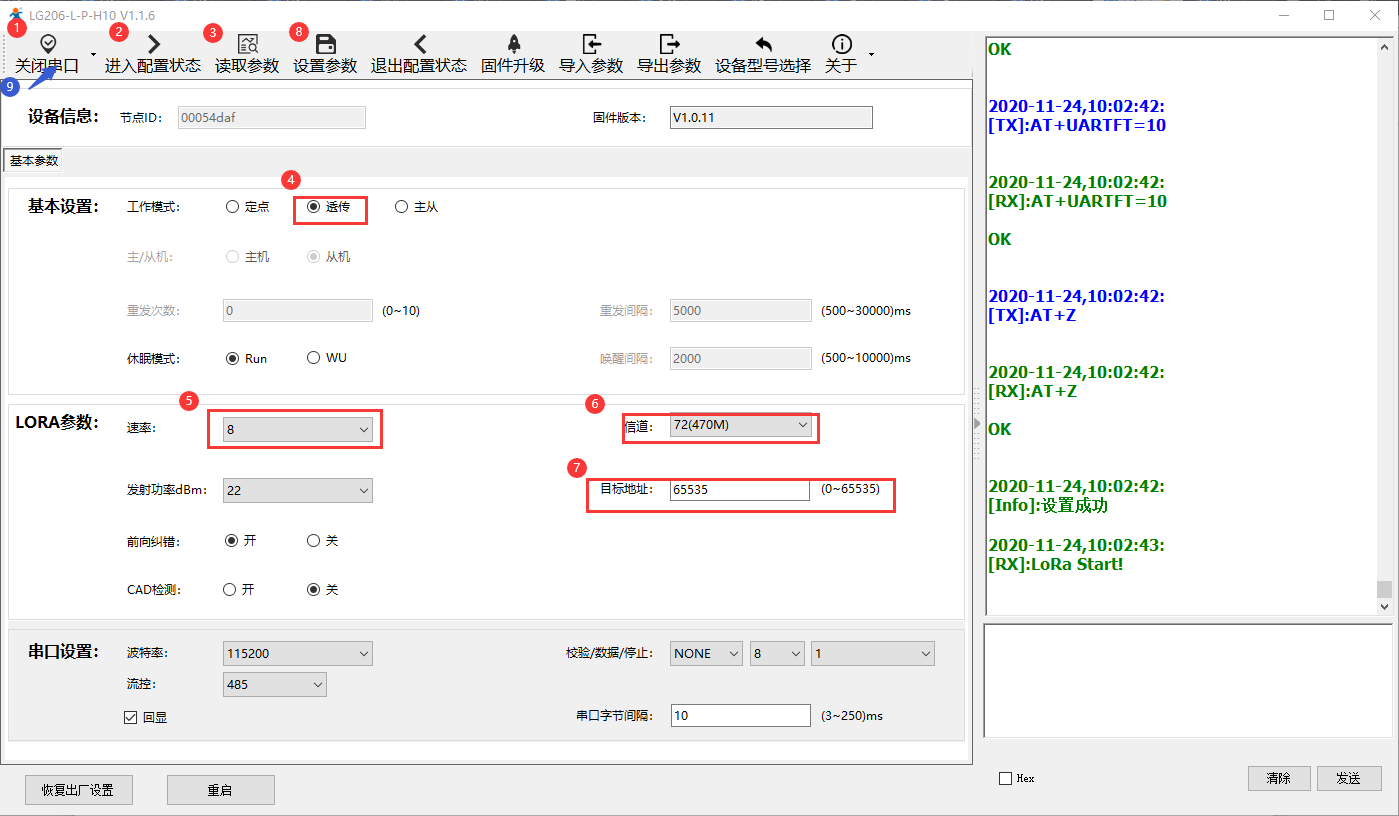

　　广播设备参数：透传模式，速率等级8，信道72，目的地址65535。

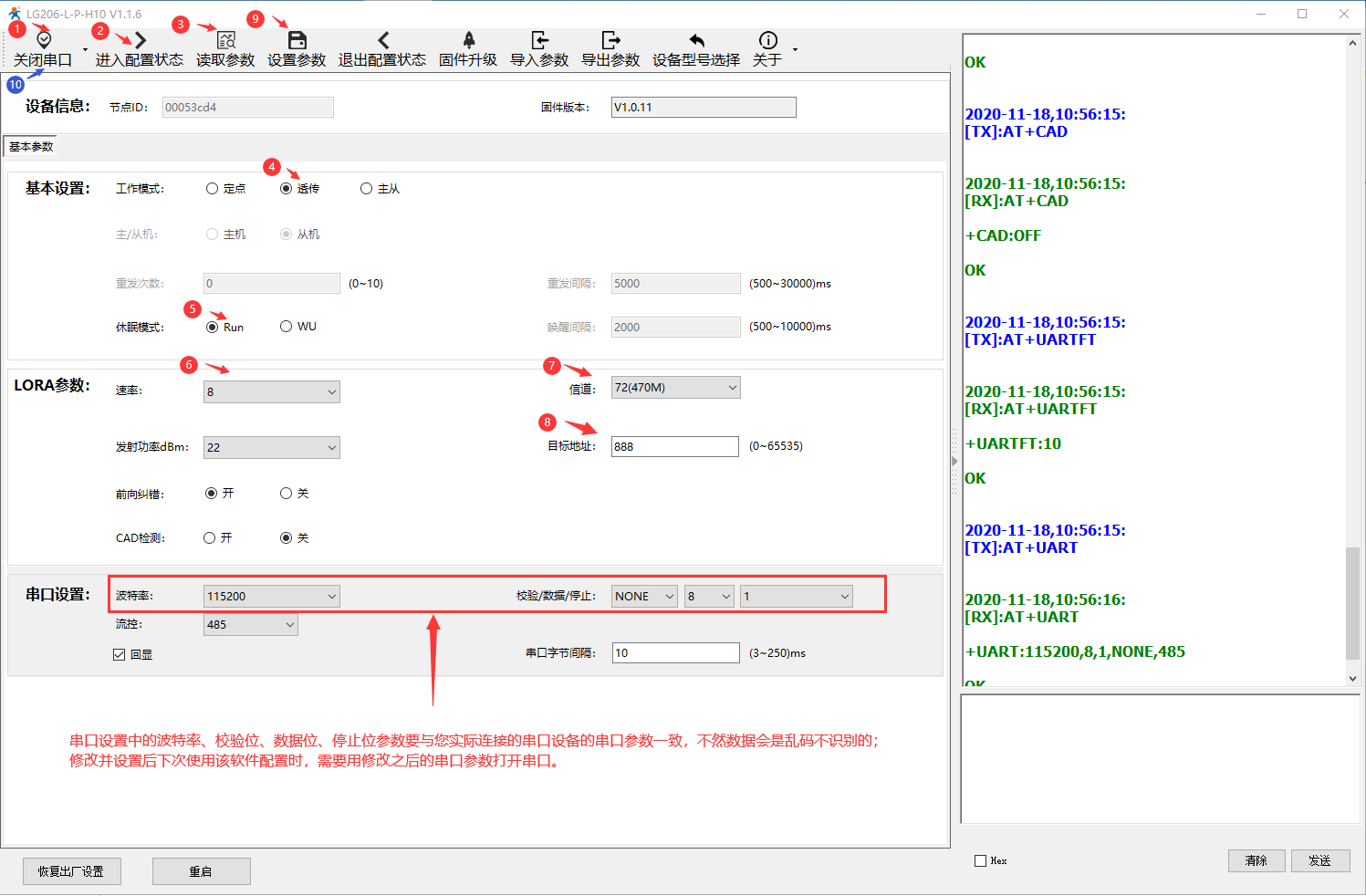

　　设备B：透传模式，速率8，信道72，目的地址888。

　　设备C：透传模式，速率8，信道72，目的地址666。设置方法同B

　　注：若提示设置失败，则重新点击“一键设置所有参数”，再次进行设置;当设置成功后想要再次进行参数修改，需要重新进入配置状态。

　　4、数据测试

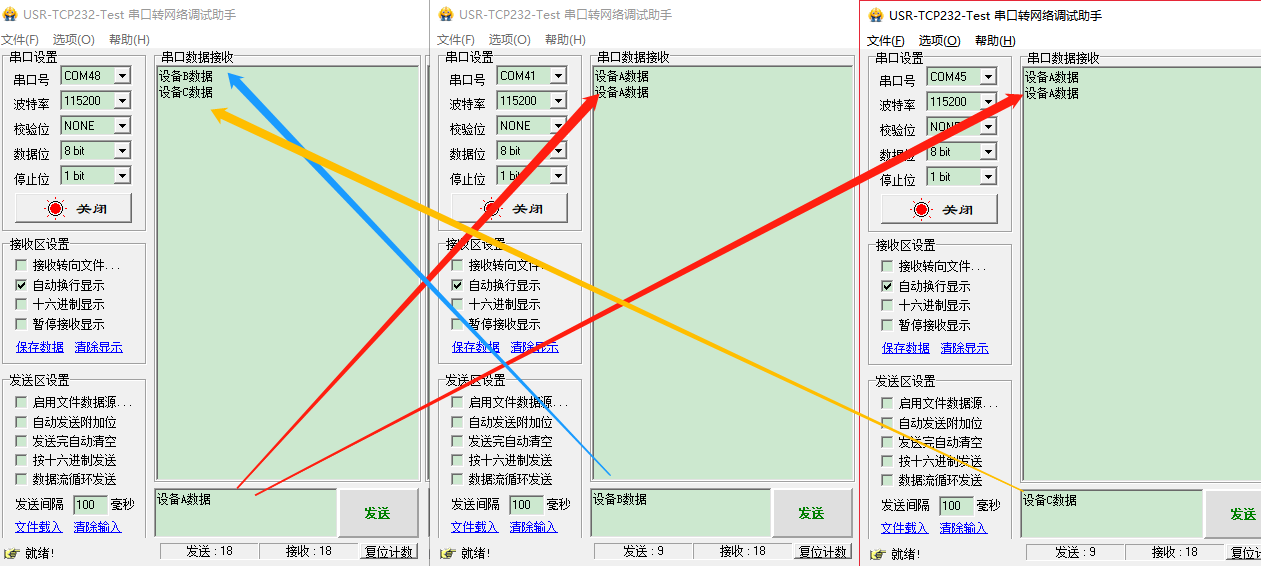

　　启动三个USR-TCP232-Test(模拟串口设备1，2,3)分别连接LoRa数传广播端A、接收端B、C的串口，使用串口设备1发送数据，串口设备2、3可接收数据，设备2、3的数据可以发送给设备1，通信效果如下图所示：
